Ультразвуковой контроль

Оба метода используют одни и те же физические принципы, но их цели и техническая реализация существенно различаются. Толщинометрия направлена исключительно на замер расстояния до донной поверхности для контроля износа или коррозии. Дефектоскопия же гораздо более сложный аналитический процесс, задача которого - поиск и идентификация несплошностей внутри объема металла.

Дефектоскопист анализирует не только время прихода сигнала, но и его амплитуду, форму и длительность. При дефектоскопии используют специальные угловые преобразователи, которые позволяют направлять луч под разными углами к поверхности для выявления трещин и непроваров, ориентированных перпендикулярно или под наклоном.

В то время как толщиномер выдает на экран готовое цифровое значение, дефектоскоп требует от специалиста расшифровки сложной осциллограммы для определения типа и опасности обнаруженного внутреннего порока.

Самые критические дефекты в сварке - плоскостные несплошности, такие как трещины, непровары в корне шва и несплавления по кромкам. Эти изъяны становятся мощными концентраторами напряжений и могут привести к мгновенному разрушению конструкции.

Ультразвук идеально подходит для их обнаружения, так как плоская поверхность дефекта работает как зеркало: если луч падает на нее перпендикулярно, отраженный сигнал будет иметь максимальную амплитуду. Объемные дефекты, такие как газовые поры или точечные шлаковые включения, рассеивают ультразвук во всех направлениях, поэтому отраженный от них сигнал обычно намного слабее.

Опытный эксперт по характеру изменения сигнала при перемещении датчика может с высокой точностью отличить опасную трещину от относительно безобидной одиночной поры, что позволяет принимать обоснованные решения о необходимости ремонта сварного узла.

Ультразвуковой и радиографический методы дополняют друг друга, но в поиске трещин ультразвук обладает весомым преимуществом.

Рентгеновские лучи хорошо фиксируют дефекты, которые имеют значительный объем в направлении просвечивания, например, широкие поры. Но если тонкая трещина ориентирована перпендикулярно лучу, она может быть практически незаметна на снимке.

Ультразвуковая волна, напротив, крайне чувствительна именно к самому факту наличия границы раздела сред. Даже если трещина имеет микроскопическое раскрытие в несколько микрон, она станет непреодолимым барьером для ультразвукового импульса.

Кроме того, ультразвук позволяет точно определить глубину залегания дефекта и его вертикальный размер, что технически невозможно сделать при обычном рентгеновском просвечивании без использования дорогостоящей томографии.

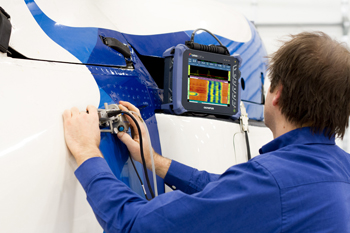

Технология фазированных решеток - высший пилотаж современного ультразвукового контроля. В отличие от обычного датчика с одним пьезоэлементом преобразователь с фазированной решеткой содержит десятки миниатюрных кристаллов. Управляя временем срабатывания каждого из них, прибор может изменять угол ввода луча и его фокусное расстояние электронным способом, не перемещая сам датчик. Это позволяет проводить сканирование всего объема металла под разными ракурсами за один проход.

Главное преимущество метода - возможность получения наглядного секторного сканирования, которое визуально напоминает медицинское УЗИ. Такая визуализация значительно упрощает интерпретацию результатов, повышает вероятность обнаружения дефектов в труднодоступных зонах и существенно сокращает время проведения контроля на крупных промышленных объектах.

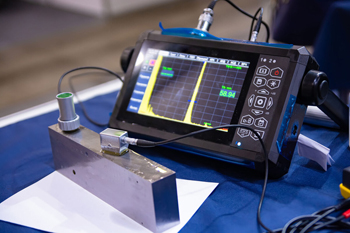

Достоверность ультразвукового контроля невозможна без предварительной калибровки прибора по эталонам. Стандартные образцы предприятия, сокращенно СОП, изготавливаются из того же материала, что и проверяемое изделие, и имеют ту же чистоту поверхности. Внутри таких блоков нанесены искусственные дефекты строго заданных размеров: это могут быть плоскодонные отверстия или боковые цилиндрические сверления.

Специалист настраивает чувствительность дефектоскопа таким образом, чтобы сигнал от эталонного отражателя достигал определенного уровня на экране. Это создает шкалу отсчета: если сигнал от реального дефекта в детали выше эталонного, изделие подлежит браковке.

Использование СОП гарантирует, что оценка качества продукции ведется не интуитивно, а на основе строгих метрологических параметров, зафиксированных в нормативной документации.

Мертвая зона - участок металла непосредственно под датчиком, в котором обнаружение дефектов невозможно из-за наложения отраженного сигнала на зондирующий импульс прибора. Ширина этой зоны может составлять от нескольких миллиметров до сантиметра, что является критичным для тонкостенных изделий.

Для решения проблемы инженеры применяют раздельно-совмещенные преобразователи, где излучатель и приемник разделены акустическим экраном, или используют специальные линии задержки из оргстекла или полиуретана. Линия задержки выносит начальный импульс за пределы металла, позволяя ультразвуку полностью сформироваться до входа в деталь.

Это дает возможность эффективно проверять поверхностные слои и выявлять дефекты, расположенные в непосредственной близости от зоны контакта датчика с металлом, обеспечивая стопроцентный охват всего сечения заготовки.

Состояние поверхности металла напрямую определяет количество энергии, которую удается ввести в деталь. Грубая шероховатость со следами резца или литейная корка создают микроскопические воздушные зазоры, которые полностью блокируют ультразвук высокой частоты. Окалина и рыхлая ржавчина могут вызвать ложные сигналы или привести к сильному затуханию полезного импульса.

Согласно государственным стандартам поверхность в зоне сканирования должна быть зачищена до чистого металла с шероховатостью не более 40 микрон. При работе на необработанных поверхностях чувствительность контроля падает в несколько раз, что делает невозможным обнаружение мелких трещин. Тщательная механическая подготовка - гарантия, что ультразвуковой пучок проникнет на всю глубину материала без искажений, обеспечивая высокую достоверность технического заключения.

Ультразвуковые колебания частотой в несколько мегагерц мгновенно затухают в воздухе, поэтому наличие даже молекулярной прослойки газа между датчиком и металлом делает контроль невозможным. Контактная жидкость служит акустическим мостиком, исключающим попадание воздуха в зону контакта.

В качестве таких средств применяют специальные дефектоскопические гели, глицерин, машинные масла или обычная вода с добавлением смачивателей. Жидкость должна обладать хорошей адгезией, не стекать с вертикальных поверхностей и не вызывать коррозии металла. Важно, чтобы в составе геля не было пузырьков воздуха, которые могут рассеивать сигнал.

Нанесение контактного слоя является обязательным технологическим этапом, без которого невозможно обеспечить стабильную передачу энергии и получить повторяемые результаты измерений на любых типах металлоизделий.

Нержавеющие стали аустенитного класса и чугуны относятся к трудноконтролируемым материалам из-за их крупнозернистой макроструктуры. Крупные кристаллы металла вызывают сильное рассеяние и затухание ультразвука, а также создают высокий уровень структурных шумов, которые маскируют сигналы от реальных дефектов. При попытке контроля таких материалов обычными методами на экране виден сплошной лес помех.

Для работы со сложными сплавами применяются низкочастотные датчики и специальные продольные волны, которые меньше подвержены рассеянию. Также используются специализированные методы цифровой обработки сигналов для фильтрации фонового шума.

Успешный контроль нержавейки или чугуна требует от специалиста не только особого оборудования, но и глубоких знаний физики распространения волн в анизотропных средах для корректной настройки параметров дефектоскопа.

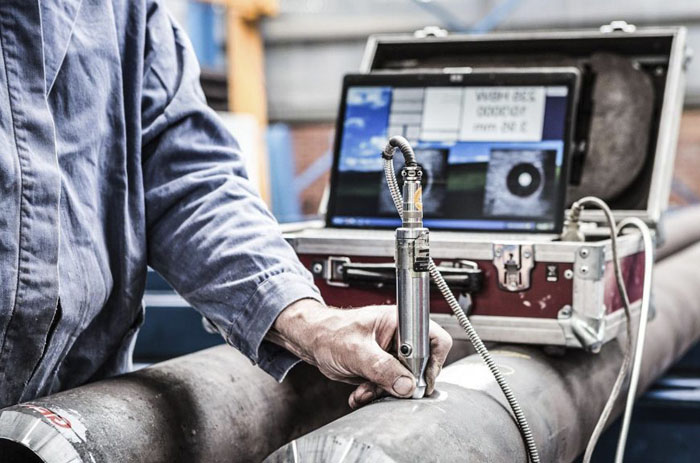

Эхо-импульсный метод основан на принципе радиолокации: прибор посылает короткий пакет ультразвуковых волн и ждет возвращения отраженного эха от внутренней границы или дефекта.

Этот способ позволяет проводить контроль при доступе к детали только с одной стороны, что крайне важно для обследования трубопроводов, резервуаров и массивных плит. Дефектоскопист измеряет время задержки эхо-сигнала, что позволяет точно рассчитать расстояние до дефекта, и анализирует его амплитуду для оценки размеров несплошности.

Универсальность метода заключается в возможности использования различных типов волн - продольных, поперечных или поверхностных, что позволяет выявлять пороки любой ориентации. Сегодня более 90% всех работ по ультразвуковому контролю в промышленности выполняется именно эхо-импульсным методом благодаря его надежности и высокой информативности.

Поскольку ультразвуковой луч имеет определенную ширину, прибор не может увидеть реальные контуры дефекта, а фиксирует лишь количество отраженной энергии. Для количественной оценки используется понятие эквивалентной площади: площади идеального дискового отражателя, который дает сигнал такой же амплитуды, как и реальный дефект.

Специалист сравнивает полученный импульс с сигналами от калибровочных отверстий в эталоне. Если эквивалентная площадь превышает установленные нормы, деталь бракуется. Важно понимать, что реальный размер трещины может отличаться от эквивалентного из-за ее формы и ориентации. Для более точной оценки применяются методы измерения по уровню ослабления сигнала при перемещении датчика.

Оценка размеров позволяет инженерам прогнозировать влияние дефекта на несущую способность конструкции и принимать решение о допустимости его эксплуатации.

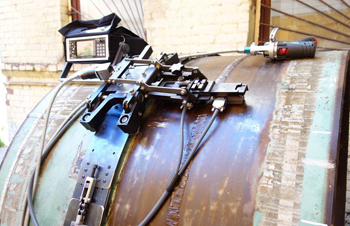

Автоматизация ультразвукового контроля полностью исключает субъективность человеческого фактора и обеспечивает идеальную повторяемость результатов. В автоматизированных линиях датчики перемещаются с помощью прецизионных роботов или сканеров, а контакт обеспечивается путем погружения детали в ванну с водой или через систему непрерывного полива.

Каждая точка изделия проверяется с одинаковым усилием прижима и скоростью, а все данные записываются в цифровой паспорт детали. Система автоматически помечает краской дефектные участки и формирует отчеты. Такие установки незаменимы при производстве труб большого диаметра, железнодорожных колес и авиационных заготовок.

Высокая производительность и возможность мгновенного архивирования результатов делают автоматизированный УЗК самым надежным инструментом обеспечения качества в условиях серийного и массового выпуска продукции.

Согласно отраслевым стандартам и ГОСТам результаты ультразвукового контроля классифицируют изделия по уровням или группам качества.

Обычно выделяют три основные категории. К первой относятся изделия без дефектов или с мелкими дефектами, амплитуда которых ниже контрольного уровня. Такие детали допускаются к эксплуатации без ограничений. Вторая группа включает изделия с допустимыми дефектами, размеры и количество которых находятся в пределах норм для конкретного класса ответственности. Третья группа - брак, где обнаружены недопустимые несплошности, требующие обязательного устранения или утилизации детали.

Четкое разделение на классы качества позволяет заказчику получать продукцию с гарантированными характеристиками, а производителю — оптимизировать затраты на доработку изделий в соответствии с техническими требованиями конкретного проекта.
