Виброабразивная обработка

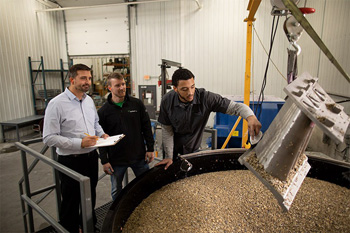

Для галтовки используют керамические, пластиковые или стальные тела разной геометрии. Керамика имеет высокую плотность и твердость, она эффективно снимает облой и зачищает следы литья на стальных заготовках. Пластиковые гранулы обладают меньшим весом и действуют деликатно, поэтому их выбирают для отделки алюминия или меди. Форма тел в виде конусов, призм или шаров дает абразиву возможность проникать в глубокие углубления и пазы деталей.

Размер частиц составляет от 2 до 50 мм и зависит от габаритов продукции. Правильный подбор наполнителя исключает застревание гранул в отверстиях и гарантирует равномерный съем металла по всей поверхности.

Для финишной полировки в контейнер загружают органические материалы: скорлупу грецкого ореха или початки кукурузы. Эти мягкие частицы впитывают остатки влаги и жира после мокрой стадии процесса. Полировка сухими смесями занимает от 2 до 8 часов и обеспечивает зеркальный глянец на украшениях или мелкой фурнитуре.

Абразив периодически проверяют и обновляют, так как мелкие гранулы теряют режущие свойства и требуют замены. Эффективность процесса зависит от объема загрузки: контейнер заполняют телами и деталями на 75%.

Частота и амплитуда движений бункера определяют скорость съема металла и качество поверхности. Высокая частота вибрации, до 3000 колебаний в минуту, создает энергичное движение абразива и подходит для быстрой очистки грубых заготовок. Амплитуда колебаний составляет от 2 мм до 6 мм и зависит от массы деталей.

При обработке хрупких элементов настройки снижают, чтобы исключить сколы и деформации. Мощный двигатель передает импульс всей массе наполнителя: частицы совершают сложные движения. Ускорение процесса должно превышать силу тяжести в 3 или 5 раз для возникновения постоянного трения.

Специалист подбирает режим работы на пульте управления станком. Для финишной полировки выбирают мягкие колебания с минимальным размахом. Абразив плавно скользит по металлу и не оставляет глубоких кратеров. В процессе долгой работы бункер может нагреваться, поэтому современные установки имеют системы охлаждения.

Точная настройка параметров гарантирует однородный блеск на всей партии продукции. Машина работает по таймеру и отключает питание после завершения заданного цикла.

Для обработки каналов внутри больших узлов применяют метод инвертированной галтовки. Деталь надежно фиксируют на мощной вибрационной платформе и заполняют абразивным составом изнутри. Колебания платформы передают энергию всей конструкции: частицы наполнителя начинают интенсивно тереться о внутренние стенки.

Такая методика позволяет чистить пазухи без погружения всего изделия в бункер. Вес заготовки может достигать 500 кг или даже 1 т. Трение абразива эффективно удаляет окалину и заусенцы в самых труднодоступных местах.

Внутрь детали подают не только твердые тела, но и жидкие составы с реагентами. Химикаты размягчают оксидный слой и ускоряют процесс механической очистки. Но необходимо следить за уровнем заполнения полостей: абразив должен занимать не менее 60% свободного объема.

После завершения цикла смесь выгружают и промывают деталь водой под давлением. Такой способ обработки требует больших затрат энергии, но гарантирует чистоту внутренних поверхностей.

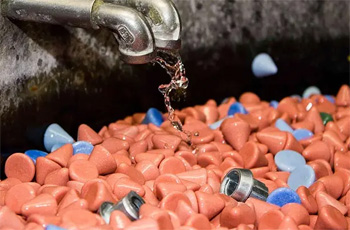

Мокрая обработка предполагает использование жидких компаундов вместе с твердым абразивом. Жидкость выполняет роль смазки и эффективно отводит тепло из зоны контакта. Реагенты в составе раствора химически воздействуют на металл: они размягчают ржавчину и окислы. Это позволяет достичь зеркального блеска за более короткое время. Вода вымывает продукты износа абразива и мелкую металлическую пыль из бункера. Поверхность заготовок получается более чистой и светлой. Производительность мокрого способа выше сухой очистки на 30%.

Специальные добавки в растворе предотвращают коррозию металла сразу после завершения процесса. Щелочные составы обезжиривают детали и поддерживают абразивные гранулы в рабочем состоянии. Кислотные растворы подходят для глубокой очистки стали от термической окалины. Мастер контролирует дозировку концентрата для получения стабильного результата.

Сухой метод применяют только на финальной стадии для удаления остатков влаги и наведения лоска. Мокрая технология остается основным выбором для промышленной обработки массовых партий метизов.

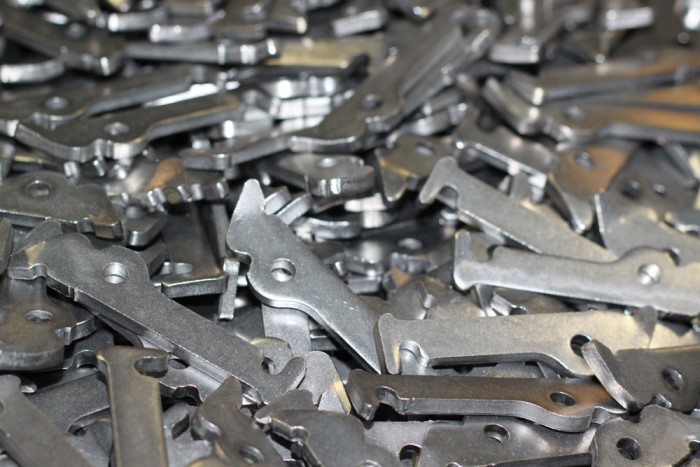

Виброгалтовка — лучший способ массового удаления заусенцев после штамповки или лазерной резки. Абразивные частицы совершают тысячи микроударов по кромкам деталей каждую минуту. Тонкие и острые выросты металла ломаются и стираются под этим воздействием.

Процесс обеспечивает равномерное скругление острых углов по всему контуру заготовки. Ручная зачистка таких дефектов на мелких деталях занимает слишком много времени. Вибрационная машина обрабатывает сотни изделий за 20–40 минут. Качество кромки получается стабильным во всей партии продукции.

Для эффективного снятия облоя выбирают тяжелые керамические тела с острыми гранями. Настройка амплитуды на уровне 4 мм создает нужную энергию удара. Металл приобретает гладкость, что исключает травмы персонала при дальнейшей сборке. Технология позволяет очищать даже внутренние отверстия малого диаметра. После обработки детали не имеют острых краев и полностью готовы к покраске или гальванике. Виброгалтовка экономит средства на содержание целого штата слесарей.

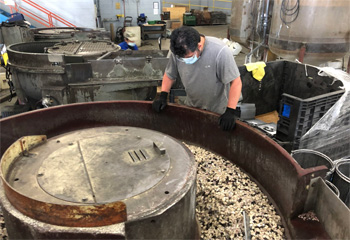

Габариты заготовок ограничивает только полезный объем вибробункера и мощность привода. В стандартные чаши загружают изделия весом от нескольких граммов до 20 кг. Крупные детали требуют использования лотковых вибраторов с объемом до 1000 л.

Важно соблюдать пропорцию между массой деталей и количеством абразивного наполнителя. Обычно металл занимает не более 20% или 30% от общего объема загрузки. Это предотвращает удары деталей друг о друга и появление вмятин. Слишком тяжелые объекты могут повредить полиуретановую футеровку стенок контейнера. Для очень мелких элементов используют высокочастотные установки с мягким режимом.

Массивные литые заготовки требуют жесткой фиксации внутри бункера или использования специальных платформ. Мастер рассчитывает общую массу загрузки для исключения перегрузки двигателя. Если деталь имеет длину более 1 м, ее помещают в вытянутые прямоугольные емкости. Правильное распределение веса гарантирует равномерное прохождение вибрации через всю толщу смеси.

Процесс относится к финишным операциям с минимальным съемом металла. Глубина обработки составляет от 5 до 20 мкм в зависимости от времени цикла. Основные линейные размеры заготовки остаются в пределах заданных допусков.

Трение абразива воздействует только на микровыступы шероховатости и острые ребра. Это делает метод идеальным для обработки деталей точной механики и приборостроения. Структура металла не испытывает глубоких изменений, так как внутренние напряжения в заготовке не возникают. Поверхность приобретает наклеп, что немного повышает ее твердость.

Оператор контролирует время процесса с точностью до минуты для сохранения параметров резьбы. Слишком долгая обработка может привести к скруглению важных функциональных кромок. Для сохранения точности посадочных мест используют защитные заглушки или маски. Предварительные тесты на образцах позволяют точно рассчитать потерю массы металла.

Виброгалтовка не может исправить грубые ошибки токарной или фрезерной обработки, она лишь доводит поверхность до нужного класса чистоты.

Срок службы наполнителя зависит от его материала и интенсивности эксплуатации оборудования. Керамические гранулы постепенно стираются: их размер уменьшается на 1% или 2% за каждые 10 часов работы. Мелкие частицы теряют массу и могут застревать в отверстиях деталей. Пластиковые тела изнашиваются быстрее, они требуют замены или пополнения каждые 150–200 часов.

Специалист регулярно просеивает абразив через калибровочные сита для удаления мелкой фракции, так как попадание обломков гранул в рабочую зону может испортить поверхность продукции, а металлическая пыль и шлам загрязняют поры абразива и снижают его режущую способность.

В мокрых процессах жидкость постоянно очищает гранулы: это продлевает их жизнь. Сухая галтовка требует более частой регенерации или замены состава. Мастер следит за остротой граней керамики: сглаженные углы не обеспечивают нужную скорость обработки. Своевременное добавление свежего наполнителя поддерживает производительность станка на высоком уровне.

Процесс трения металла об абразив сопровождается значительным уровнем звукового давления. Громкость работы мощного вибробункера может достигать 90-100 дБ. Это требует использования средств индивидуальной защиты органов слуха для персонала.

Современные станки оснащают звукоизолирующими крышками и специальными кожухами из полимеров. Данные дополнения снижают шум до комфортных 70 дБ. Футеровка внутренних стенок чаши резиной или полиуретаном тоже гасит лишние вибрации и звуки. Размещение оборудования на виброопорах предотвращает передачу гула через пол здания.

Уровень шума зависит от типа абразива: стальные шары работают громче керамических гранул. Влажная галтовка проходит тише сухой из-за вязкости жидкого компаунда. Специалисты рекомендуют устанавливать машины в отдельных помещениях или использовать звуковые экраны. Регулярная проверка подшипников и креплений двигателя исключает появление посторонних стуков.

После извлечения из мокрого бункера детали требуют немедленной сушки для предотвращения коррозии. На производстве используют специальные вибрационные сушилки с подогревом. В качестве рабочего тела в них загружают кукурузный или ореховый наполнитель. Мягкие частицы впитывают влагу из самых глубоких отверстий и пазов за 2–5 минут.

Температура внутри сушильного бункера поддерживается на уровне +60-80℃, это гарантирует быстрое испарение остатков воды без появления пятен и разводов. Гладкая поверхность металла приобретает окончательный блеск.

Мелкие партии деталей можно сушить в центрифугах или потоком горячего воздуха в шкафах. Важно исключить контакт мокрой стали с кислородом на долгое время. Использование антикоррозийных добавок в финальной промывке создает временную защитную пленку. Важно следить за чистотой сушильного наполнителя: замасленные гранулы оставят на металле мутные следы.

Виброабразивное воздействие эффективно удаляет жесткую окалину после закалки или сварки. Тяжелые керамические тела разбивают хрупкий оксидный слой и выбивают его из структуры поверхности. Использование кислотных компаундов ускоряет этот процесс в несколько раз. Химия размягчает нагар, а механика смывает его остатки в дренаж.

Технология позволяет очищать сложные узлы со множеством внутренних ребер и углов. После обработки металл приобретает ровный серый цвет и полную готовность к дальнейшим операциям. Чистота поверхности достигает 100% за один рабочий цикл.

Вибрационный метод гораздо деликатнее пескоструйной очистки: он не меняет геометрию изделия. Риск повреждения точных резьб или тонких стенок при галтовке минимален. Удаление окалины происходит одновременно на всей площади заготовки, что исключает появление пропусков и необработанных зон. Чистый металл после галтовки имеет отличную адгезию к лакокрасочным покрытиям.

Современные галтовочные комплексы легко встраиваются в автоматические производственные линии. Системы конвейеров подают детали в бункер без участия ручного труда. Специальные магнитные или ситовые сепараторы отделяют готовые изделия от абразива после завершения цикла. Наполнитель автоматически возвращается в рабочую зону для следующего использования.

Программное обеспечение контролирует дозировку воды и жидких компаундов с точностью до грамма. Роботизированные ячейки могут обрабатывать тысячи единиц продукции в автономном режиме. Автоматизация также исключает ошибки оператора и гарантирует стабильность качества финиша.

Системы датчиков следят за износом абразивных тел и уровнем шума оборудования. При отклонении параметров станок подает сигнал или корректирует режим вибрации. Выгрузка деталей происходит плавно: это предотвращает появление случайных царапин и сколов. Высокая производительность таких линий окупает затраты на их установку за 12–18 мес.
