Установки для виброабразивной обработки

Электрический двигатель со специальными дебалансами выступает в роли ключевого узла, который генерирует необходимые колебания для перемешивания абразивной массы. Конструкция включает массивный вал и систему регулируемых грузов, которые располагают на обоих концах ротора для создания центробежной силы.

Когда вал вращается на высоких скоростях, дисбаланс вызывает круговые или эллиптические движения рабочего контейнера. Можно менять взаимное расположение секторов груза, потому что такая настройка позволяет точно выставить амплитуду вибрации в диапазоне от 0.5 до 6 мм. Подшипниковые узлы в этих моторах имеют усиленное исполнение, так как они должны выдерживать непрерывные знакопеременные нагрузки в течение нескольких рабочих смен.

Внутренняя полость двигателя заполнена специальной смазкой с высокой термостойкостью, которая сохраняет свои свойства при нагреве до +120 ℃. Пневматические и гидравлические модели вибровозбудителей применяют в условиях повышенной взрывоопасности или при необходимости получения сверхвысоких частот. В таких устройствах энергию сжатого воздуха или масла преобразуют в механическую работу через движение поршня или вращение турбины с эксцентриком.

Внутреннюю часть контейнера обязательно футеруют слоем износостойкого полиуретана или специальной резины толщиной от 10 до 25 мм. Этот мягкий слой выполняет сразу несколько функций, потому что он защищает корпус от износа и снижает уровень шума в цехе.

Эластичный материал предотвращает повреждение деталей при их соударении со стенками ванны во время интенсивного перемешивания. Полиуретановое покрытие обладает высокой химической стойкостью к агрессивным компонентам компаундов и масел, которые добавляют в зону обработки. Твердость такой футеровки по шкале Шора А обычно составляет 70–90 единиц, что обеспечивает оптимальный баланс между прочностью и демпфирующими свойствами. Защиту наносят методом горячего литья или напыления.

Если на поверхности полимера появляются глубокие царапины или отслоения, защитный слой полностью меняют для исключения коррозии основного металла. В некоторых моделях устанавливают сменные листы пластика, которые фиксируют болтами с потайными головками. Геометрия футеровки может иметь специальные ребра или выступы, которые помогают закручивать поток абразива для более эффективного воздействия на заготовки.

В конструкцию вибрационных машин кругового типа часто встраивают механический трап и систему сит для отделения готовых изделий от абразивной среды. Когда цикл заканчивается, пневматический привод опускает специальную заслонку, и поток смеси начинает подниматься по наклонной рампе под действием вибрации.

На пути массы устанавливают перфорированную решетку, отверстия которой соответствуют размеру наполнителя, но меньше габаритов обрабатываемых заготовок. Абразив проваливается сквозь ячейки обратно в рабочую чашу, а детали продолжают движение к выходному лотку для окончательной выгрузки. Эффективность процесса зависит от частоты колебаний и угла наклона сепарирующего сита, который можно настраивать.

Для удаления стальной пыли и мелких осколков абразива применяют дополнительные вибросита, которые располагают вне основной емкости станка. Системы могут оснащать магнитными барабанами для извлечения ферромагнитных изделий из потока керамического или пластикового наполнителя. Поверхность решеток защищают полимерным слоем, чтобы исключить появление царапин на финишной поверхности металла.

Современные установки комплектуют частотно-регулируемыми преобразователями, которые позволяют плавно менять скорость вращения вала вибровозбудителя в диапазоне от 500 до 3000 об/мин. Эта функция необходима для точного подбора режима воздействия под конкретный тип материала, потому что слишком сильная вибрация может разрушить хрупкие заготовки.

Инвертор поддерживает стабильный крутящий момент на низких оборотах, что обеспечивает уверенный старт машины при полной загрузке тяжелой стальной дробью. Цифровой дисплей на шкафу управления отображает текущую частоту в Гц, и это дает возможность сохранять проверенные технологические рецепты для разных партий товара. Применение электроники снижает пусковые токи и продлевает ресурс подшипниковых узлов за счет отсутствия резких рывков при запуске.

Встроенная система торможения постоянным током позволяет быстро остановить движение массы после выключения питания, что повышает безопасность эксплуатации. Если возникает риск перегрева двигателя, датчики внутри обмоток передают сигнал на контроллер и он автоматически снижает частоту до безопасного уровня. Программное обеспечение позволяет задавать циклы с переменной скоростью, когда интенсивная обдирка сменяется мягкой полировкой в рамках одного рабочего процесса.

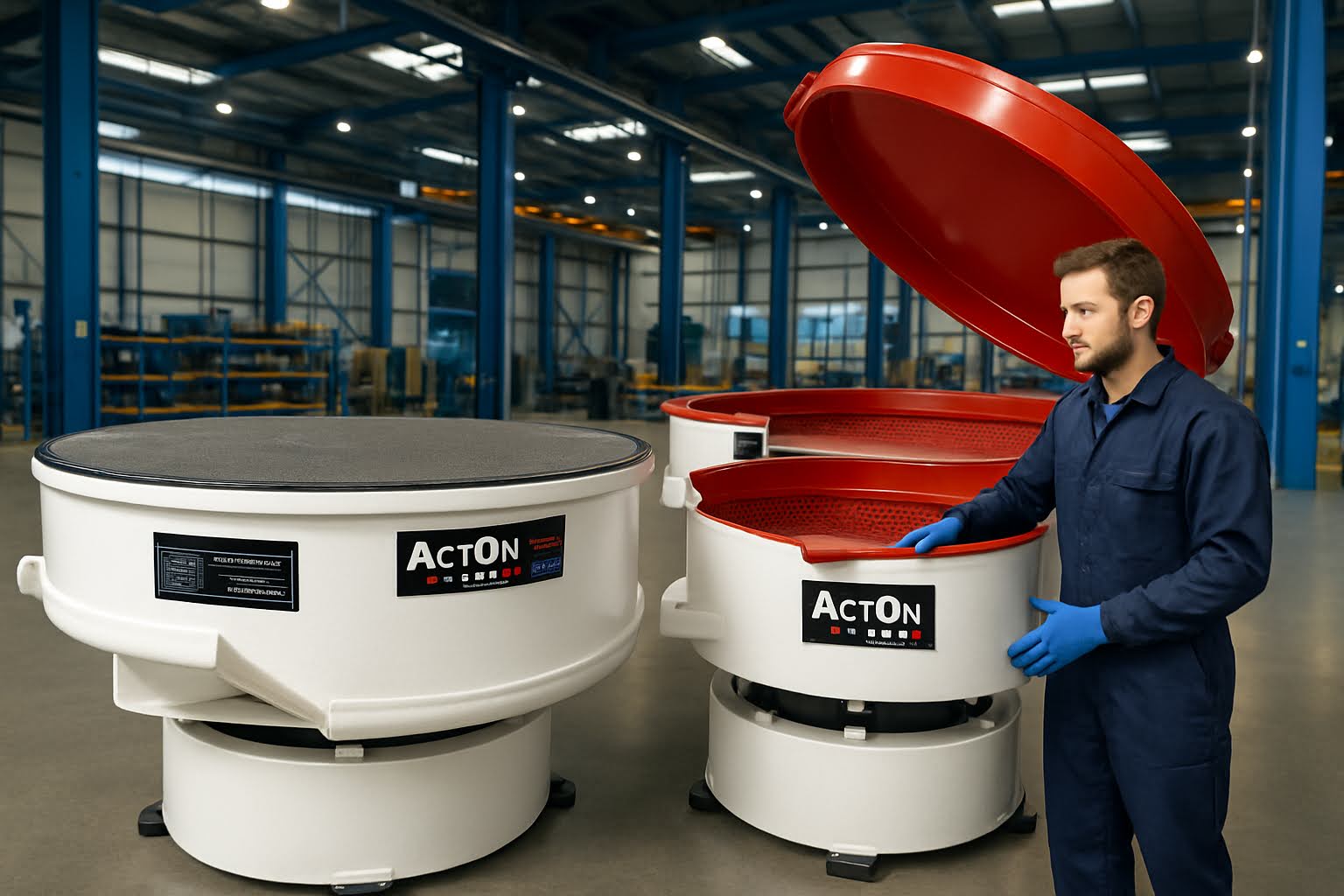

Круглые чаши имеют тороидальную форму, которая заставляет рабочую среду двигаться по сложной спиральной траектории вокруг центральной колонны. Такая компоновка обеспечивает наиболее интенсивное перемешивание и подходит для массовой обработки мелких и средних деталей в автоматическом режиме. Конструкция чаши часто включает центральный подъем для установки вибровозбудителя в верхней точке, и это создает равномерное распределение энергии по всему объему.

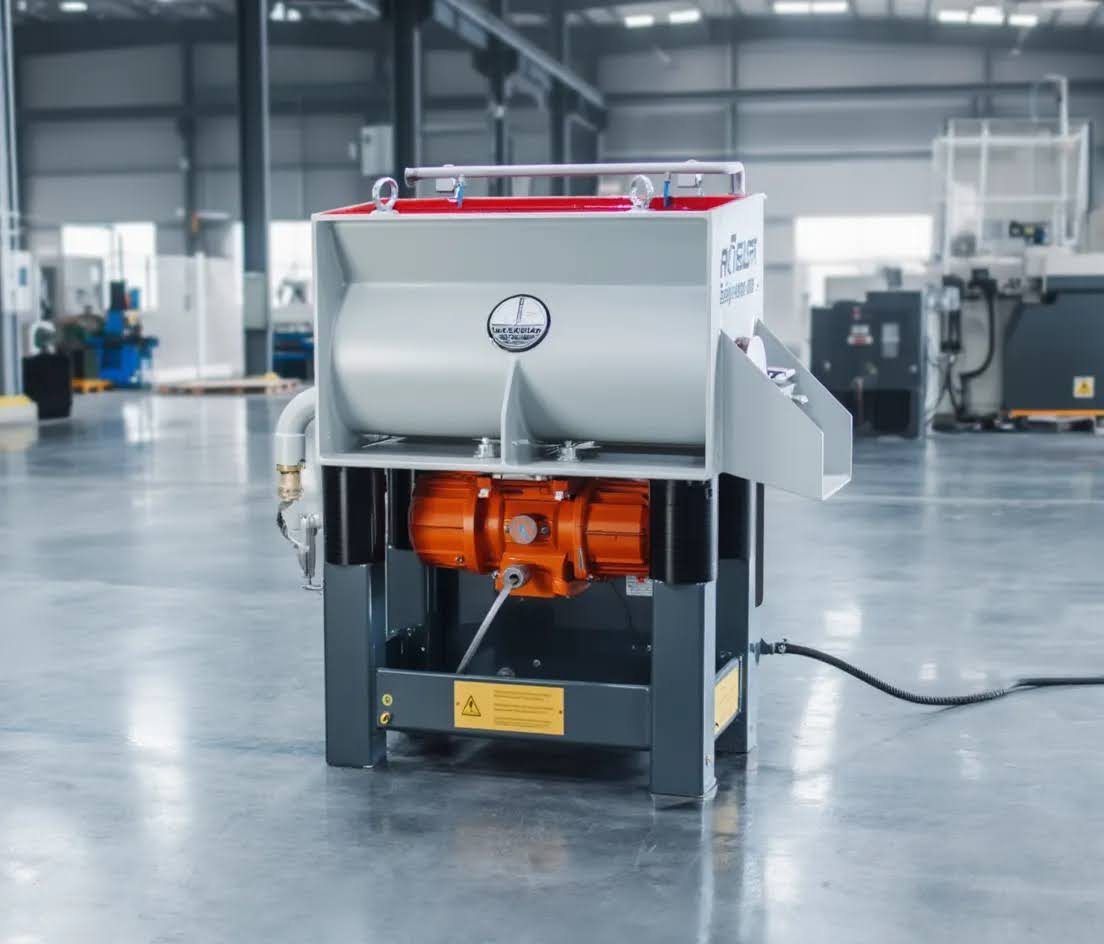

Лотковые установки представляют собой прямоугольные ванны с большой длиной, которые незаменимы для шлифовки длинномерных валов, труб или профилей. В таких машинах вибромоторы располагают под днищем или на боковых стенках для создания направленных колебаний по всей плоскости заготовок.

Ванные контейнеры позволяют обрабатывать детали на индивидуальных подвесах, когда соприкосновение изделий между собой недопустимо по технологическим соображениям. Толщина стенок корпуса в лотковых моделях может достигать 12 мм, так как плоские поверхности больше подвержены изгибающим нагрузкам при вибрации. Чашеобразные модели занимают меньше места в цехе и легче поддаются герметизации с помощью плотных крышек.

Для эффективной очистки металла в зону обработки подают воду с растворенными химическими концентратами, которые называют компаундами. Система подачи включает электрический насос, сеть гибких шлангов и коллектор с форсунками, которые располагают над поверхностью рабочей среды.

Дозирующие устройства позволяют точно отмерять количество реагента, потому что избыток химии вызывает обильное пенообразование и ухудшает контакт абразива с деталью. Жидкость смывает частицы отработанного металла и продукты износа наполнителя, и это поддерживает чистоту абразивных зерен на протяжении всего цикла. В контур встраивают фильтры грубой очистки, чтобы исключить забивание распылителей мелким шламом и песком.

В некоторых моделях используют проточную схему, при которой отработанный раствор постоянно стекает в систему канализации или блок очистки. Замкнутые системы рециркуляции комплектуют баками-отстойниками, где происходит осаждение твердых примесей и осветление воды для повторного использования. Контроль уровня жидкости в ванне осуществляют с помощью датчиков давления или переливных патрубков, и это предотвращает затопление вибромотора при поломке клапанов. Применение специальных добавок защищает стальные поверхности от коррозии сразу после выхода из установки.

Для защиты фундамента и соседнего оборудования от разрушительных вибраций рабочий контейнер устанавливают на систему винтовых стальных пружин. Эти элементы обладают высокой жесткостью и рассчитаны на удержание веса чаши вместе с абразивом и заготовками, который может составлять несколько тонн.

Пружины располагают по периметру основания в специальных стаканах, которые предотвращают их боковое смещение во время работы. Количество амортизаторов рассчитывают исходя из максимальной амплитуды колебаний и собственной частоты системы для исключения явлений резонанса. Использование качественной легированной стали для их производства гарантирует сохранение упругих свойств в течение 10 лет эксплуатации.

В нижней части рамы часто размещают дополнительные резиновые виброопоры, которые гасят остаточные высокочастотные импульсы. Конструкция креплений позволяет быстро заменять поврежденные элементы без полной разборки установки. Правильная настройка системы амортизации обеспечивает передачу энергии вибрации исключительно на рабочую массу, а не на корпус станка. Если пружины проседают неравномерно, возникает перекос чаши, что ведет к быстрому выходу из строя подшипников двигателя.

Работа виброабразивной установки создает звуковую нагрузку до 95–100 дБ, что требует применения защитных кожухов и специальных крышек. Шумоизоляционные панели изготавливают из алюминия или пластика с внутренним слоем из вспененного полиуретана или минеральной ваты. Конструкция плотно закрывает рабочую зону, и это снижает уровень шума до комфортных 75 дБ, соответствующих санитарным нормам.

Крышки часто оснащают пневматическими амортизаторами для легкого подъема и фиксации в открытом положении. В центре панели располагают окно из закаленного стекла, которое позволяет визуально контролировать процесс без нарушения герметичности. Периметр стыка уплотняют резиновым профилем для предотвращения выброса брызг технологической жидкости.

В автоматизированных линиях крышки имеют электрический привод, который синхронизирован с циклом загрузки и выгрузки деталей. Наличие вентиляционных отверстий с лабиринтными уплотнениями обеспечивает отвод влажного воздуха и предотвращает скопление паров химии под куполом. Внутренняя поверхность звукопоглощающего слоя защищена тонкой мембраной, которая не впитывает воду и легко очищается от загрязнений. Если во время работы крышка открывается, концевой выключатель останавливает двигатель во избежание травм персонала.

В процессе трения абразива о металл образуется мелкодисперсная взвесь, которую необходимо постоянно удалять из рабочего объема станка. Для этого в донной части контейнера предусматривают сливные отверстия, закрытые перфорированными решетками из нержавеющей стали. Размер ячеек подбирают так, чтобы жидкость свободно уходила, а зерна наполнителя оставались внутри ванны.

Под сливом располагают сборный желоб, который направляет поток шлама в систему фильтрации или цеховой отстойник. Если отверстия забиваются грязью, качество обработки падает из-за налипания пыли на поверхность заготовок. Очистку донных фильтров проводят сжатым воздухом или напором воды в конце каждой смены.

Для принудительного удаления густых осадков применяют наклонное дно и специальные промывочные форсунки, которые создают поток в сторону сливного патрубка. В некоторых установках реализована система автоматической промывки фильтра, которая включается по таймеру. Контроль пропускной способности каналов осуществляют датчики уровня, предотвращающие переполнение чаши при засорении магистралей. Вся запорная арматура на линии слива имеет коррозионностойкое исполнение и большой диаметр для исключения образования пробок.

Амплитуда колебаний рабочего контейнера зависит от величины центробежной силы, которую создают вращающиеся грузы на валу двигателя. Конструкция дебалансов состоит из нескольких стальных пластин, и их можно добавлять или убирать для изменения общей массы эксцентрика. Если увеличить вес нижних грузов, траектория движения среды станет более вертикальной, что ускорит подъем деталей на сепаратор.

Регулировка верхних сегментов влияет на горизонтальную скорость перемещения массы по кругу и интенсивность трения. Каждый сектор имеет шкалу с делениями в градусах, и это позволяет точно выставлять угол опережения между верхним и нижним эксцентриком. Правильная настройка этих параметров обеспечивает равномерное распределение энергии по всему объему загрузки.

При обработке тяжелых стальных отливок массу дебалансов выставляют на максимум для преодоления инерции большой массы. Тонкостенные алюминиевые корпуса требуют снижения веса грузов, так как избыточная энергия может вызвать деформацию металла. В процессе пусконаладки проводят замеры амплитуды с помощью наклеенных на корпус меток, которые при вибрации образуют визуальные фигуры. Фиксацию грузов на валу обеспечивают стопорные винты и шпоночные соединения, и они исключают случайное смещение деталей при работе.

Электрический шкаф — герметичный металлический корпус, внутри которого размещают контроллеры, силовые пускатели и защитные автоматы. На передней панели располагают кнопки старта, аварийного останова и переключатели режимов работы насоса и вибромотора. Световая индикация сообщает о наличии напряжения в сети, ходе выполнения цикла и возникновении неисправностей. Встроенный таймер позволяет задавать точное время обработки, по истечении которого станок отключается автоматически.

Внутреннее пространство шкафа охлаждается вентилятором с пылезащитным фильтром, и это поддерживает оптимальную температуру электронных компонентов. Все кабели заводят снизу через герметичные вводы для исключения попадания влаги в зону контактов.

Профессиональные модели оснащают сенсорными панелями, которые позволяют визуализировать процесс и менять параметры парой касаний. Программное обеспечение включает систему самодиагностики, и она выдает коды ошибок при обрыве фазы или перегрузке двигателя. Шкаф управления монтируют на отдельной стойке или на стене цеха, чтобы вибрация станка не влияла на надежность электрических соединений.

Для удаления мельчайшей металлической стружки из оборотной воды используют магнитные ловушки, которые устанавливают в системе слива или в баках-отстойниках. Устройство состоит из набора мощных неодимовых магнитов, заключенных в герметичный корпус из нержавеющей стали.

Когда загрязненная жидкость проходит через сепаратор, частицы железа и стали притягиваются к поверхности стержней и надежно удерживаются на них. Это предотвращает повторное попадание абразивной пыли в рабочую зону, где она может вызвать появление пятен ржавчины на готовых изделиях. Очистку магнитов проводят вручную или автоматически с помощью скребковых механизмов в конце рабочего дня.

Магнитные блоки встраивают также в выгрузные желоба для окончательного разделения стальных деталей и керамического наполнителя. Сила притяжения таких систем позволяет эффективно работать даже при быстром потоке массы через лоток. Использование магнитной сепарации продлевает срок службы компаундов и насосного оборудования, потому что твердые частицы металла вызывают быстрый износ уплотнений. В установках для обработки цветных металлов такие узлы применяют для удаления случайных стальных включений из абразивной среды.

Основной корпус и несущую раму установки изготавливают из конструкционной углеродистой стали марки Ст3 или 09Г2С. Толщина листов для изготовления чаши составляет от 6 до 10 мм, что обеспечивает необходимую прочность при воздействии циклической нагрузки. Все сварные швы выполняют в среде защитных газов с последующим контролем герметичности, потому что малейшая трещина приведет к утечке технологической жидкости.

После завершения сварочных работ конструкцию подвергают термическому отпуску для снятия внутренних напряжений, которые возникают при нагреве металла. Поверхность рамы покрывают несколькими слоями полимерной порошковой краски, которая обладает высокой стойкостью к ударам и воздействию химикатов.

Для работы в особо агрессивных средах или при высоких требованиях к чистоте корпуса производят из нержавеющей стали AISI 304. Такие модели стоят дороже, но они практически не подвержены коррозии и легко очищаются от любых загрязнений. Крепежные элементы и фланцы изготавливают из высокопрочных легированных сплавов для исключения деформации резьбы при вибрации. Опорные площадки под пружины усиливают дополнительными накладками, так как в этих точках возникают максимальные напряжения.
