Визуально-измерительный контроль:
пристальный взгляд на металл

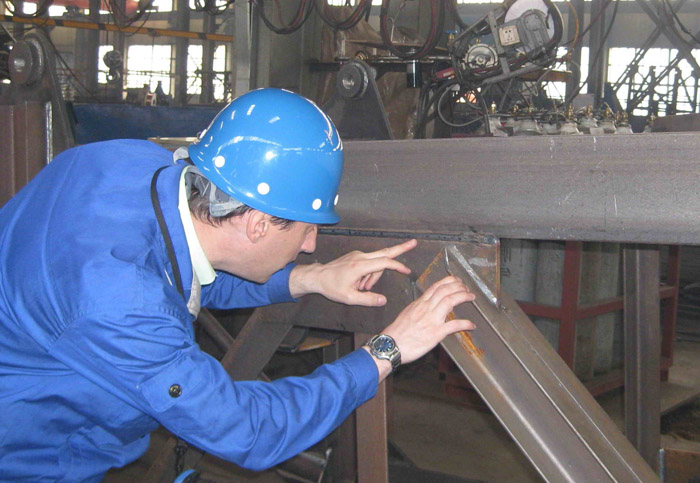

Визуально-измерительный контроль качества металла - комплексный осмотр, помогающий определить соответствие металлоизделий стандартам. Его основная задача - обнаружить внешние и поверхностные дефекты: коррозионные повреждения, трещины, царапины, вмятины, а также оценить качество обработки поверхности.

Для этого используют целый набор инструментов, в основном очень простых. В более сложных случаях применяют оптические приборы, которые позволяют увидеть мелкие нюансы, недоступные для обычного наблюдения. Визуальный “экзамен” позволяет быстро оценить качество продукции без повреждения образцов.

Особенности ТУ и ГОСТов

При визуальном контроле металла специалисты опираются на положения основных нормативных документов: технических условий (ТУ) и государственных стандартов (ГОСТов).

Технические условия (ТУ) - документация, которая разрабатывается производителями для определения специфических требований к конкретному виду продукции. Она содержит подробные характеристики изделий, включая требования к материалам, качеству, точности изготовления, а также к методам контроля и приемки. Они могут быть как стандартными, так и разработанными под конкретную продукцию или для заказчика.

Государственные стандарты (ГОСТы) - система, охватывающая широкий спектр товаров и услуг. В области металлообработки ГОСТы содержат общие требования, которым должна соответствовать продукция: размеры, формы, допуски, методы испытаний и другие параметры. Они могут определять сырье, технологические процессы, методы контроля, упаковки, маркировки и хранения продукции.

Инструменты
визуально-измерительного контроля

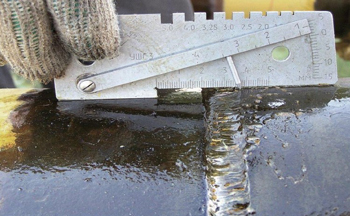

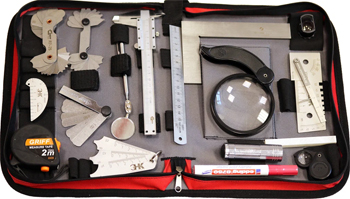

Для визуально-измерительного контроля ГОСТ в металлообработке используется широкий спектр оборудования. Его можно разделить на простейшие приспособления и более сложные оптические приборы. К простым инструментам относятся:

• лупа. Помогает увеличить для осмотра мелкие детали и дефекты, такие как трещины или участки, пораженные коррозией;
• рулетка. Ее используют для измерения длины, ширины и глубины изделий. Подходит для контроля габаритных объектов;

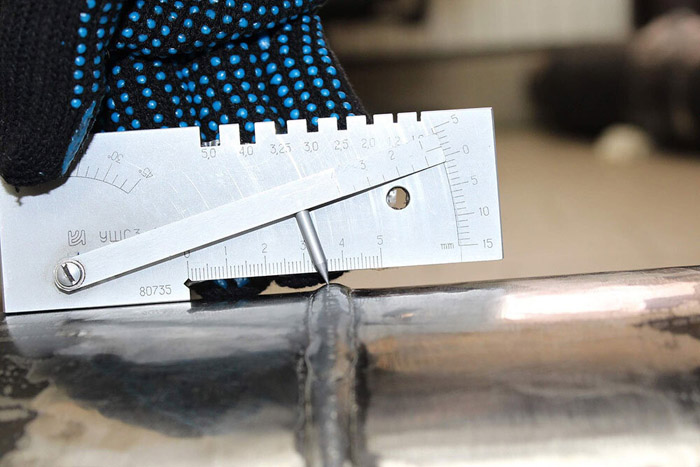

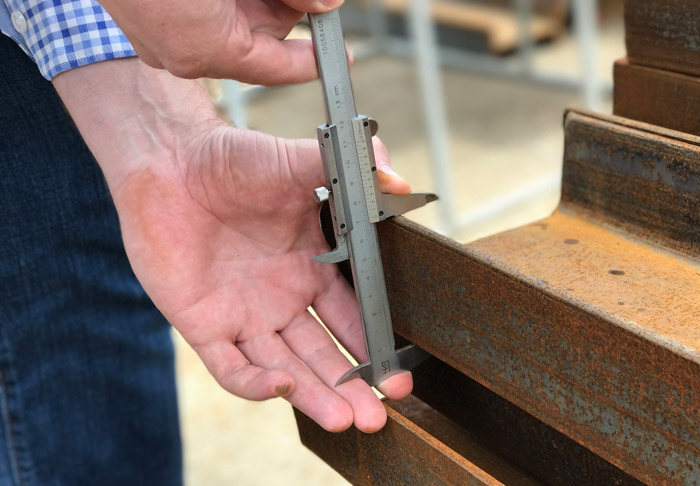

• штангенциркуль. Универсальный инструмент для измерения внешних и внутренних размеров, глубины отверстий.

Метод визуально-измерительного контроля может быть связан и с более сложным оборудованием. В этот список входят:

• ультразвуковой толщиномер. Используется для контроля толщины стенок изделий или покрытия путем прохождения ультразвуковых волн через материал. Позволяет получить данные о толщине без необходимости разрезания образцов;
• микрометр. Точный инструмент визуально-измерительного контроля качества металла для изучения малых размеров деталей, таких как толщина листа или диаметр проволоки. Обеспечивает высокую точность измерений: до тысячных долей миллиметра;
• микроскоп. Оптический прибор, который применяется для детального обследования поверхности металлоизделий на предмет микротрещин, пор и других дефектов. Многократно увеличивает область, помогает выявить мельчайшие повреждения и аномалии;
• эндоскоп. Используется для обследования внутренних полостей и труднодоступных мест. Его применяют, когда доступ к контролируемым участкам ограничен;
• оптический проектор. Нужен для визуализации контуров изделия и для их сравнения с эталоном.

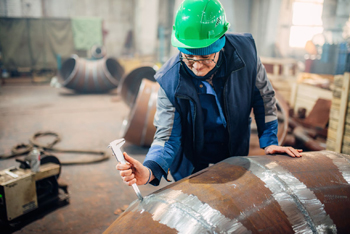

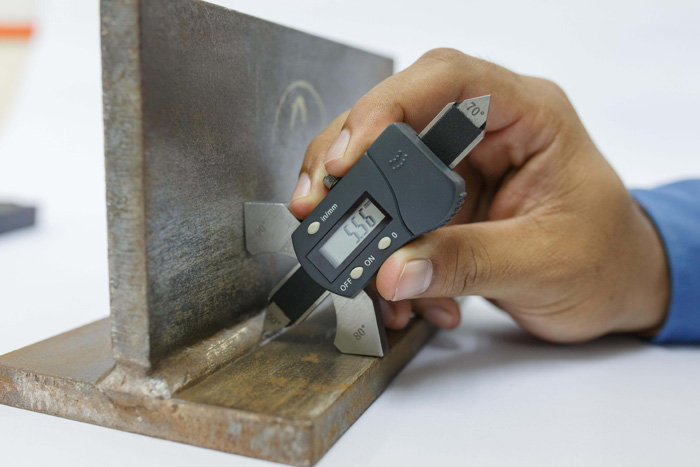

Помогает специалистам и цифровое оборудование. Электронные штангенциркули и микрометры обеспечивают быстрое считывание данных на цифровом дисплее. Удобны для хранения и анализа измерений. 3D-сканеры, используемые при визуальном контроле металла, выполняют объемное сканирование изделий и создают их цифровые модели. Позволяют проводить комплексный анализ поверхности и размеров с высокой точностью.

Принципы визуальной оценки качества изделий

При визуальном контроле важно следовать определенным правилам, чтобы обеспечить соответствие продукции стандартам и техническим условиям. К главным принципам анализа относятся:

• тщательность и внимательность. Необходимо уделять внимание каждому нюансу, не упуская малейших деталей;
• систематичность. Оценка должна проводиться по заранее определенной процедуре, чтобы не был пропущен ни один этап, а осмотр получился максимально объективным;
• сопоставление с эталоном. Визуально-измерительный контроль ГОСТ часто проводят путем сравнения изделия с образцами, чертежами или фотографиями, чтобы определить отклонения от установленных стандартов;
• учет обстоятельств. Качество визуального осмотра зависит от условий освещения и от угла, под которым проводится наблюдение. Нередко для детального изучения применяют дополнительные источники света;
• знание допусков и стандартов. Специалист должен досконально знать стандарты и нормативы, чтобы правильно интерпретировать результаты осмотра;
• запись и анализ результатов. Все итоги визуального осмотра должны быть документированы с указанием обнаруженных дефектов, их местоположения и характера.



Преимущества и недостатки
визуального контроля металла

Как и любой метод, визуально-измерительный контроль в металлообработке имеет преимущества и недостатки. Большой плюс в том, что это неразрушающий метод, которому не нужно разрушить или повредить изделие, чтобы его исследовать. Такая процедура требует относительно небольших вложений в оборудование и обучение персонала, что делает его доступным для множества предприятий.

Визуальный осмотр и базовые измерения можно выполнить быстро, что позволяет оперативно определять качество изделий. Метод эффективен для первоначальной оценки качества и выявления грубых дефектов, чтобы по необходимости отправить деталь на более глубокую проверку. Но у этой техники есть и минусы:

• субъективность оценки. Визуальный контроль зависит от индивидуальных способностей и опыта оператора. Разные специалисты, осмотрев одну и ту же деталь, могут прийти к неодинаковым выводам;
• ограничение в обнаружении дефектов. Визуально можно обнаружить не все их виды, особенно если они относятся к скрытым. Для глубокого анализа может потребоваться более точный контроль, например, ультразвуковой;
• человеческий фактор. Правильности оценки могут помешать естественные для зрения человека ограничения. Плохую шутку со специалистом может сыграть и утомляемость: при длительном осмотре большого количества изделий можно пропустить дефект.
