Заточка резцов

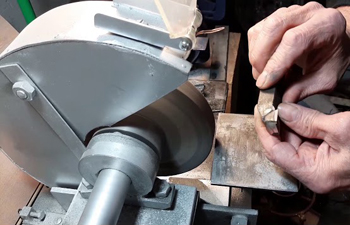

Выбор шлифовального круга напрямую зависит от химического состава режущей части инструмента и требуемой чистоты поверхности. Резцы из быстрорежущей стали Р6М5 или Р18 затачивают с использованием кругов из электрокорунда белого цвета, потому что этот абразив обладает высокой прочностью зерен и хорошей теплостойкостью.

Когда работают с твердосплавными пластинами из вольфрамокобальтовых смесей типа ВК8 или Т15К6, применяют круги из зеленого карбида кремния. Данный материал превосходит сталь по твердости и позволяет эффективно снимать слой металла без быстрого затупления самого круга.

Алмазные диски на органической или металлической связке выбирают для окончательной доводки и полировки кромок, так как они обеспечивают минимальную шероховатость. Правильное сочетание твердости связки и размера зерна предотвращает выкрашивание хрупких напаек в процессе интенсивного трения.

Зернистость абразива подбирают последовательно от грубого съема к финишной отделке для достижения зеркального блеска граней. На начальном этапе используют зерно размером 40-60 мкм для удаления глубоких сколов и восстановления общих контуров головки. Для чистовых операций переходят к мелким фракциям в 10–20 мкм, которые формируют острую режущую кромку. Если в процессе работы круг начинает «засаливаться» частицами металла, его поверхность правят специальными алмазными карандашами.

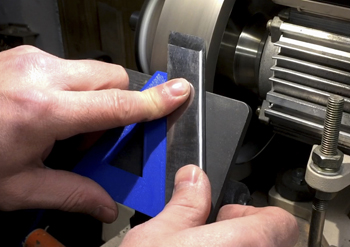

Величина главного заднего угла определяет интенсивность трения между инструментом и поверхностью обрабатываемой детали в процессе точения. Если данный параметр окажется слишком мал, задняя поверхность резца начнет давить на металл, что приведет к мгновенному перегреву и потере точности размеров. Трение вызывает рост сил резания и провоцирует возникновение вибраций, которые портят чистоту поверхности заготовки.

Обычно для обработки сталей задний угол настраивают в пределах от 6 до 10 градусов в зависимости от режима подачи. Когда угол заточки выбирают правильно, резец свободно перемещается вдоль заготовки и не заклинивает в материале. Выверка этого размера обеспечивает легкий сход стружки и продлевает срок службы режущей кромки между переточками.

Чрезмерное увеличение заднего угла также нежелательно, так как оно критически ослабляет режущий клин и снижает его теплопроводность. Тонкая кромка не может эффективно отводить тепло в державку и быстро скалывается при встрече с твердыми включениями или при ударных нагрузках. Специалисты рассчитывают геометрию инструмента таким образом, чтобы обеспечить максимальную прочность при минимальном сопротивлении резанию.

Твердые сплавы обладают высокой хрупкостью, они крайне чувствительны к резким перепадам температур в зоне контакта с абразивом. Чтобы исключить возникновение термических напряжений, заточку ведут при постоянном и обильном охлаждении смазочно-охлаждающей жидкостью.

Струя эмульсии должна омывать всю рабочую зону, так как сухая шлифовка провоцирует появление сетки мелких трещин на поверхности напайки. Такие дефекты невозможно увидеть без микроскопа, но они становятся причиной внезапного разрушения резца при первом же контакте с заготовкой.

Если в процессе работы металл все же нагрелся, запрещено резко опускать его в холодную воду для ускорения остывания. Медленное снижение температуры в спокойном воздухе позволяет сохранить целостность кристаллической решетки сплава.

Давление инструмента на абразивный круг должно быть умеренным и равномерным по всей площади контакта. Сильный нажим вызывает локальный пережог металла и ведет к выкрашиванию режущей грани еще до начала эксплуатации. Применение алмазных кругов с мягкой связкой значительно снижает тепловую нагрузку на деталь за счет эффективного резания без лишнего трения.

Скругление места пересечения главной и вспомогательной режущих кромок напрямую влияет на класс шероховатости поверхности детали. Острая вершина без радиуса оставляет на заготовке глубокую винтовую канавку, которая делает поверхность грубой и неэстетичной. Когда формируют радиус величиной от 0.5 до 2.0 мм, инструмент начинает работать более плавно и срезает микроскопические гребешки металла.

Большой радиус повышает прочность кончика резца и позволяет увеличить подачу при черновом точении без риска поломки. Но чрезмерное закругление может вызвать сильное радиальное давление, которое приведет к отжатию детали и потере точности диаметра. Оптимальный размер дуги подбирают исходя из жесткости системы станок-инструмент и требований чертежа.

При заточке радиус вышлифовывают на специальных приспособлениях или вручную с последующим контролем по радиусному шаблону. Поверхность закругления должна плавно переходить в основные грани без ступенек и острых стыков. Качественная полировка этой зоны снижает тепловую нагрузку на самый нагруженный участок инструмента. В процессе работы радиус вершины первым подвергается износу, по этой причине его восстановлению уделяют особое внимание.

Управление процессом деформации металла необходимо для обеспечения безопасности оператора и предотвращения повреждения поверхности заготовки. При точении вязких сталей образуется длинная сливная стружка, которая может наматываться на деталь или режущий инструмент.

Стружколомная канавка принудительно изгибает поток металла и заставляет его ломаться на мелкие сегменты-полукольца. Такая стружка легко падает в поддон станка и не препятствует визуальному контролю зоны резания. Форму и глубину канавки восстанавливают при каждой заточке с использованием профильных кругов малого диаметра. Ширину проточки настраивают в зависимости от величины подачи: чем выше подача, тем шире должен быть канал для отвода металла.

Поверхность канавки шлифуют до зеркального блеска, потому что любая шероховатость в этой зоне увеличивает силу трения и нагрев. Когда стружка скользит по гладкому металлу, она забирает с собой до 80% тепловой энергии процесса, что бережет режущую кромку. Если канавка забивается налипшим металлом, резец начинает работать с перегрузкой и может быстро выйти из строя. Специалисты подбирают геометрию стружколома индивидуально для чистовых и обдирочных операций.

Нарезание метрической или дюймовой резьбы требует строгого соблюдения угла профиля, который для стандартных крепежных изделий составляет 60 градусов. При заточке резьбового инструмента используют специальные шаблоны, которые позволяют контролировать симметрию левой и правой режущих граней. Малейший перекос оси резца приведет к искажению шага резьбы и невозможности сборки болтового соединения.

Вершину такого резца часто затачивают с небольшим плоскостным срезом, ширина которого зависит от шага нарезаемой нитки. Полировка боковых поверхностей обеспечивает чистоту витков и исключает появление заусенцев на металле. Для заточки таких изделий выбирают станки с жесткими упорами для исключения случайного смещения угла.

Передний угол на резьбовом резце обычно делают нулевым или минимальным для сохранения неизменности профиля при повторных переточках. Если сделать большой наклон передней грани, то форма канавки в заготовке будет отличаться от теоретической кривой. В процессе шлифовки важно не допустить закругления боковых кромок, так как это сделает резьбу «рваной» и ослабит контакт деталей. Когда работают с мелким шагом, используют оптические профилепроекторы для проверки геометрии под большим увеличением.

Инструмент для внутренней обработки отверстий отличается длинной и относительно тонкой державкой, которая склонна к прогибам и вибрациям. Заточка расточного резца требует создания увеличенных задних углов для предотвращения касания державки о стенки цилиндра. Переднюю грань часто затачивают под углом, который способствует направлению стружки наружу из отверстия. Если стружка будет скапливаться внутри, она поцарапает зеркало цилиндра и приведет к заклиниванию инструмента.

Мастер настраивает параметры заточки таким образом, чтобы обеспечить максимальную жесткость режущей части при сохранении компактных размеров головки. Тщательная доводка всех поверхностей минимизирует сопротивление металла и снижает риск возникновения резонанса.

Особое внимание уделяют соосности режущей кромки и оси державки, так как это влияет на точность настройки размера отверстия. В процессе заточки используют специальные приспособления, которые надежно фиксируют длинный стержень и предотвращают его биение. Если резец имеет напайную пластину, контролируют состояние сварного шва на отсутствие микротрещин от вибрации. Качественная шлифовка задней поверхности по дуге обеспечивает оптимальный зазор в отверстиях малого диаметра.

Доводка - финишная операция по полировке режущих граней с использованием мелкозернистых абразивных паст или алмазных брусков. После основной заточки на металле остаются микроскопические риски и зазубрины, которые служат концентраторами напряжений и очагами износа. Когда мастер проводит доводку, он удаляет эти дефекты и делает поверхность идеально гладкой на молекулярном уровне.

Гладкая режущая кромка обладает повышенной прочностью и сопротивляемостью к выкрашиванию при работе с твердыми сплавами. Тщательная полировка передней грани снижает коэффициент трения, что уменьшает нагрев инструмента и предотвращает налипание стружки. Инструмент после такой процедуры служит дольше по сравнению с обычной заточкой.

Операцию выполняют вручную или на тихоходных доводочных станках с чугунными дисками, на которые наносят алмазную пасту. Движения должны быть направлены вдоль режущей кромки для исключения появления поперечных царапин. Контроль качества проводят под лупой или микроскопом, добиваясь отсутствия видимых просветов и бликов на самой грани. Доводка обязательна для резцов, которые используют на финишных операциях с высокими требованиями к шероховатости поверхности.

Положение режущей кромки относительно оси вращения детали влияет на реальные углы резания и качество получаемой поверхности. После завершения заточки инструмент устанавливают в резцедержатель и выверяют его высоту с помощью прецизионной подставки или мерных пластин.

Если вершина резца окажется выше центра, то фактический задний угол уменьшится, что вызовет сильное трение и перегрев заготовки. Когда кромка расположена ниже центральной оси, возрастает риск затягивания инструмента под деталь и его внезапной поломки. Точная установка гарантирует соответствие всех параметров заточки тем значениям, которые мастер заложил при шлифовке на станке.

Для проверки используют метод «подрезания торца», когда резец подводят к вращающейся заготовке и делают пробный проход к центру. Если после обработки на торце остается небольшой выступ-бобышка, инструмент стоит не по центру и требует регулировки. Использование современных систем лазерной выверки позволяет настраивать положение резца с точностью до 0.01 мм за несколько секунд. Правильная высота центров исключает вибрации и обеспечивает равномерный износ всех рабочих плоскостей.

Изменение цвета поверхности стали на синий или фиолетовый свидетельствует о критическом перегреве в процессе трения об абразивный круг. Этот эффект называют прижогом, и он указывает на необратимую потерю твердости закаленного слоя металла.

При температуре выше +500℃ происходит отпуск инструментальной стали, после чего она становится мягкой и непригодной для резания. Такой резец затупится практически мгновенно после начала работы, а его кромка просто завернется или выкрошится под нагрузкой. Для исправления данного дефекта необходимо полностью сточить весь поврежденный слой металла до зоны с нормальной структурой.

Прижоги также провоцируют возникновение высоких внутренних напряжений, которые могут привести к появлению трещин в теле пластины. Влага из охлаждающей жидкости, попадая на перегретый участок, вызывает резкое сжатие металла, что усиливает риск разрушения. Мастер следит за скоростью подачи и своевременно очищает заточной круг от налипшей стружки для снижения трения. Если на кромке обнаружены цвета побежалости, заточку повторяют на более щадящих режимах с обильной подачей эмульсии.

Вспомогательная режущая кромка расположена под углом к основной поверхности и служит для зачистки следов обработки и снижения трения. Угол ее наклона выбирают таким образом, чтобы исключить контакт задней поверхности с уже обработанным участком детали. При заточке важно соблюдать прямолинейность этой грани, так как любая вогнутость приведет к ухудшению чистоты поверхности. Параметры заточки этой зоны настраивают в зависимости от жесткости заготовки и длины ее вылета из патрона.

Шов между основной и вспомогательной кромками формирует вершину резца, по этой причине их сопряжение должно быть идеальным. Если вспомогательный угол будет слишком мал, возрастет риск возникновения автоколебаний и «визга» при точении.

Профессиональная заточка включает обязательную проверку вспомогательного угла по шкале станка или прецизионным угломером. Гладкая поверхность этой грани препятствует налипанию мелких частиц металла, которые могут поцарапать деталь. Использование алмазных паст для полировки вспомогательной части обеспечивает достижение 9-го или 10-го класса чистоты.

Нижняя грань стального стержня должна быть идеально ровной для обеспечения плотного и стабильного прилегания к резцедержателю станка. Если на опорной поверхности есть бугры, вмятины или следы коррозии, инструмент будет вибрировать и качаться под действием сил резания. Это приведет к быстрому выкрашиванию режущей кромки и невозможности выдержать точный размер детали.

В процессе общей заточки мастера часто проводят шлифовку подошвы резца на плоскошлифовальном станке для устранения деформаций. Чистая и ровная база гарантирует передачу всех усилий на станину станка без возникновения паразитных люфтов.

Плоскостность также важна для правильного отвода тепла от головки резца в массивный корпус станка через пятно контакта. При плохом прилегании инструмент перегревается значительно быстрее, что сокращает интервал между переточками в 2 раза. Проверку плоскости проводят на поверочной плите «на краску» или с помощью лекальной линейки на просвет. Если резец закрепляется винтами, любые неровности базы вызывают изгиб стержня и внутренние напряжения в металле.

Использование автоматизированного оборудования полностью исключает влияние человеческого фактора на точность соблюдения геометрических параметров инструмента. Станок с числовым программным управлением позиционирует резец и абразивный круг с погрешностью не более 0.005 мм, что недостижимо при ручной работе.

Программа контролирует все углы заточки одновременно, обеспечивая идеальную симметрию и повторяемость результатов для всей партии. Это гарантирует, что каждый новый инструмент из серии будет работать абсолютно идентично предыдущему без дополнительной подстройки станка. Высокая жесткость автоматических систем предотвращает вибрации и гарантирует получение безупречно острых кромок.

Современные заточные центры оснащают системами лазерного сканирования, которые автоматически определяют величину износа и рассчитывают оптимальный объем снимаемого металла. Такой подход бережет ресурс дорогостоящих твердосплавных пластин, так как автомат не стачивает лишний материал там, где это не требуется. Процесс заточки проходит очень быстро за счет одновременного движения по нескольким осям и эффективного управления подачей охлаждающей жидкости.
