Заточка режущего инструмента

Первым сигналом к восстановлению лезвия служит заметное изменение качества поверхности обрабатываемой заготовки. Когда на деталях появляются задиры или шероховатости, режущую кромку пора передавать в специализированный цех. Частое налипание мелкой металлической стружки и аномальный перегрев материала также свидетельствуют о критическом износе граней. Если во время работы станка возникают посторонние шумы или сильные вибрации, то геометрия инструмента нарушена и требует исправления.

Визуальный осмотр под многократным увеличением помогает обнаружить микроскопические выкрашивания и характерные закругления рабочих поверхностей. Появление блестящей белой полоски на самом кончике лезвия указывает на полную потерю остроты угла схождения плоскостей. Этот дефект провоцирует рост сил трения, потому что инструмент перестает резать и начинает просто давить на металл.

Когда для выполнения стандартной операции приходится прикладывать избыточное усилие, риск деформации заготовки возрастает. Качественный ремонт кромок возвращает исходную производительность и гарантирует точность размеров всех выпускаемых деталей.

Величина угла между плоскостями режущей кромки определяет баланс между остротой инструмента и его механической прочностью. Если сделать угол слишком острым, лезвие будет легко проникать в материал, но его ресурс при работе по твердым сплавам резко снизится. Тонкий край быстро скалывается под действием ударных нагрузок, по этой причине для обработки закаленных сталей выбирают более тупые углы.

Специалисты рассчитывают параметры с учетом твердости заготовки и скорости вращения шпинделя на конкретном станке. Оптимальный подбор геометрии позволяет инструменту сохранять работоспособность в течение нескольких смен без остановки оборудования для переналадки.

При заточке мягких и вязких металлов, таких как алюминий или медь, используют острые углы в диапазоне от 15℃ до 25℃. Такая конфигурация обеспечивает легкий отвод стружки и минимизирует нагрев зоны контакта, что предотвращает налипание металла на резец. Твердые сорта сталей требуют увеличения угла до 45℃ или даже 60℃ для создания надежной опоры для режущего клина.

В процессе восстановления кромки строго соблюдают паспортные значения, которые заложил завод-изготовитель оригинального изделия. Любое отклонение от чертежных норм вызывает ускоренный износ и может привести к возникновению температурных трещин внутри сплава.

Эльбор представляет собой кубический нитрид бора и обладает твердостью, которая лишь незначительно уступает показателям природного алмаза. Данный абразив отличается исключительной термической стабильностью, так как сохраняет режущие свойства при нагреве до +1200℃. Обычные круги из электрокорунда начинают быстро разрушаться уже при температуре +600℃, что ограничивает скорость обработки твердых сплавов.

Эльборовый инструмент не вступает в химическую реакцию с железом, по этой причине на лезвии не образуется диффузионный износ в процессе интенсивного трения. Использование этого материала позволяет получать поверхности с минимальной шероховатостью и идеальной плоскостностью граней.

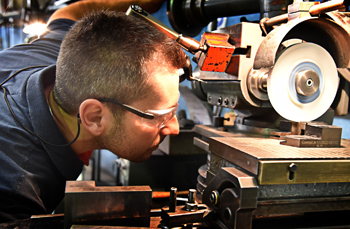

Высокая режущая способность зерен эльбора обеспечивает быстрый съем лишнего металла без образования глубоких прижогов и микротрещин. Абразивный круг долго сохраняет первоначальную форму и не требует частой правки алмазным карандашом. Это обстоятельство крайне важно при заточке сложного многокромочного инструмента, где важна идентичность всех зубьев. Эльбор идеально подходит для восстановления быстрорежущих сталей и легированных сплавов с высоким содержанием хрома и ванадия.

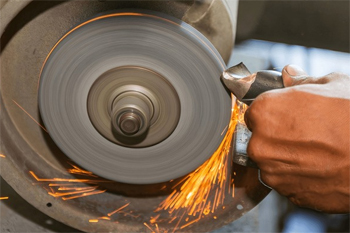

Процесс шлифования металла сопровождается мгновенным выделением колоссального количества тепловой энергии в зоне контакта с абразивом. Температура в тонком поверхностном слое может достигать +1000℃, что вызывает необратимые структурные изменения в закаленной стали.

Если не использовать подачу смазочно-охлаждающей жидкости, то лезвие подвергается местному отпуску и теряет свою проектную твердость. На поверхности появляются характерные синие или коричневые пятна, которые называют цветами побежалости или прижогами. В этих местах металл становится мягким, по этой причине острота кромки исчезает уже после нескольких минут работы на станке.

Жидкость не только поглощает жар, но и эффективно вымывает отработанные частицы абразива и мелкую металлическую пыль из зоны резания. Это предотвращает засаливание круга и обеспечивает стабильность процесса на протяжении всей операции. Состав эмульсии подбирают таким образом, чтобы она защищала инструмент от коррозии и улучшала качество финишной поверхности. Постоянный поток охладителя снижает температурные напряжения внутри сплава, что исключает риск появления усталостных трещин.

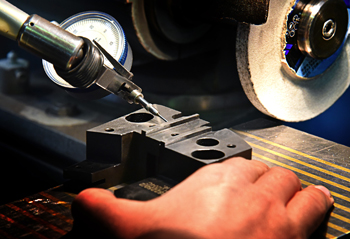

Заточка сферических, конусных и фасонных фрез требует применения специализированных заточных центров с числовым программным управлением. Инструмент фиксируют в прецизионном патроне, который может вращаться и перемещаться по нескольким осям одновременно. Программное обеспечение рассчитывает траекторию движения абразивного круга таким образом, чтобы он в точности повторял исходный контур лезвия.

Технология исключает ошибки ручного позиционирования и гарантирует сохранение всех геометрических параметров изделия. Процесс ведут с использованием щупов для автоматического определения реального положения каждой режущей кромки в пространстве.

Для восстановления торцевых и боковых граней часто требуется использование кругов различного профиля: тарельчатых, чашечных или плоских. Мастер настраивает станок на последовательную обработку каждой канавки, при этом съем металла за один проход составляет не более нескольких сотых долей миллиметра. Такая точность позволяет продлить жизнь фрезе, так как общий диаметр инструмента уменьшается незначительно. После завершения основного цикла проводят операцию затылования для обеспечения правильного заднего угла и снижения трения при работе.

Твердые сплавы на основе вольфрама и кобальта обладают колоссальной износостойкостью, поэтому их обработка обычными камнями практически не дает результата. Для возвращения остроты таким инструментам применяют круги с алмазным напылением на органической или металлической связке. Алмаз - единственный материал, который способен эффективно царапать и снимать частицы твердосплавной матрицы без разрушения.

Процесс ведут на высоких скоростях вращения, но с минимальным усилием прижима для предотвращения выкрашивания хрупкого материала. Тщательный контроль за вибрациями оборудования обязателен, так как малейшее биение круга приведет к появлению сколов на режущей грани.

При заточке твердосплавных изделий важно не допустить перегрева, который вызывает термическое расширение кобальтовой связки и разрушение структуры. Использование масляного или водного тумана в зоне резания обеспечивает деликатный отвод тепла и сохранение целостности пластины. Если фреза имеет напайные пластины, контролируют также состояние сварного шва для исключения их отрыва под нагрузкой. Алмазная заточка позволяет получить идеально острую кромку, которая способна резать металл на огромных скоростях.

Система технического контроля на производстве включает использование механических шаблонов, угломеров и сложных оптических систем. Для простых сверл применяют специальные калибры, которые позволяют быстро проверить соосность перемычки и равенство длин режущих кромок. Несимметричная заточка вызывает увод сверла в сторону и увеличивает диаметр получаемого отверстия сверх установленного допуска.

Точные измерительные микроскопы дают возможность детально изучить состояние радиусов скругления и обнаружить микродефекты. Инструментальщики фиксируют реальные значения углов и сравнивают их с требованиями государственных стандартов или чертежей заказчика.

В современных центрах применяют лазерные измерительные системы, которые сканируют инструмент в процессе вращения. Этот позволяет выявить радиальное и осевое биение с погрешностью до нескольких микронов. Все данные автоматически заносятся в протокол испытаний и передаются в систему управления качеством предприятия. Проверка геометрии гарантирует, что установленный на станок инструмент сразу начнет работать корректно без дополнительной подстройки.

Операция доводки - финальная стадия обработки, которая направлена на удаление микроскопических рисок и зазубрин после крупнозернистого абразива. Поверхность кромки полируют до зеркального блеска с использованием паст на основе алмаза или оксида хрома.

Процесс значительно снижает коэффициент трения между инструментом и стружкой, что уменьшает нагрев в процессе эксплуатации. Гладкая поверхность меньше склонна к образованию очагов коррозии и усталостных трещин, потому что на ней отсутствуют концентраторы напряжений. Инструмент после качественной доводки служит дольше, чем деталь после обычной заточки.

Тщательная полировка граней исключает явление «залипания» металла при обработке вязких сплавов и пластиков. Кромка становится идеально ровной на молекулярном уровне, что позволяет получать детали с высочайшим классом чистоты. Для доводки используют специальные станки с мягкими кругами или выполняют работу вручную на притирочных плитах. Процесс требует высокого мастерства, так как важно сохранить заданные углы и не завалить режущую грань.

В процессе заточки металл на самой тонкой части лезвия загибается в сторону, противоположную движению абразива, и образует тонкий гребень: заусенец. Он крайне нестабилен и хрупок, поэтому может отломиться при первом же контакте с заготовкой.

Обломок заусенца часто попадает между инструментом и деталью, что вызывает появление глубоких царапин и портит финишную отделку. Если не провести операцию удаления, заусенец спровоцирует быстрое выкрашивание основной кромки из-за нарушения ее целостности. Мастер убирает лишний металл с помощью ручных оселок или мелкозернистых правочных кругов на малых оборотах.

Тщательная очистка грани обеспечивает вступление в работу чистого и прочного металла с заданной твердостью. Удаление заусенцев также важно для безопасности персонала, так как острые частицы могут стать причиной порезов при монтаже инструмента в патрон. После снятия гребня кромку часто подвергают легкому притуплению на несколько микрон для повышения ее ударной вязкости. Этот прием называют упрочняющей фаской, и он значительно увеличивает ресурс резцов при работе с прерывистыми нагрузками. Качество очистки проверяют визуально или методом «пробы на бумаге», где лезвие должно оставлять ровный след без разрывов.

Современный инструмент часто покрывают сверхтвердыми слоями нитрида титана или алюминия для защиты от износа и перегрева. В процессе заточки этот защитный слой неизбежно удаляется с рабочих поверхностей, обнажая основной металл сверла или фрезы. Свойства инструмента после восстановления могут измениться, так как кромка лишается своей первоначальной брони.

Для минимизации негативных последствий заточку проводят преимущественно по задней поверхности, стараясь сохранить покрытие на передней грани, по которой сходит стружка. Это позволяет сохранить высокую твердость в критической зоне и обеспечить нормальный теплоотвод.

Для ответственных задач инструмент после переточки повторно отправляют в вакуумные установки для нанесения нового слоя напыления. Процедура полностью восстанавливает ресурс изделия и делает его идентичным новому образцу. При заточке покрытых сверл используют только алмазные или эльборовые круги для обеспечения чистоты среза и предотвращения отслоения остатков старого слоя. Важно учитывать, что коэффициент трения у обнаженного металла выше, поэтому режимы резания на станке могут потребовать корректировки.

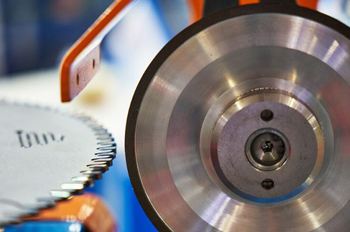

Интенсивный съем металла с одной стороны фрезы или дисковой пилы может привести к смещению центра масс и возникновению опасного дисбаланса. При высоких скоростях вращения даже небольшая разница в весе вызывает сильные центробежные силы, которые разбивают подшипники станка и ухудшают точность обработки.

Для устранения данного эффекта инструмент после заточки помещают на специальные балансировочные стенды. Прибор определяет место и величину отклонения, после чего мастер проводит корректировку массы путем удаления небольших фрагментов металла в нерабочих зонах. Тщательная балансировка обеспечивает тихую работу оборудования и исключает появление ряби на готовых деталях.

Особенно важна проверка для сборного инструмента, где используются сменные пластины и зажимные винты. После каждой переточки узлы проверяют на соосность и плотность посадки всех элементов. Качество балансировки подтверждается электронным сертификатом, который гарантирует безопасность эксплуатации на оборотах до 20 000-30000 в минуту. Использование несбалансированного инструмента ведет к преждевременному выходу из строя шпиндельного узла, ремонт которого стоит очень дорого.
