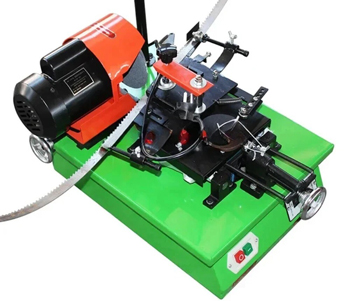

Станки для заточки ленточных пил

Точное воспроизведение геометрии зуба обеспечивает специальный кулачковый механизм или копир, который задает траекторию движения заточного круга. Профиль элемента полностью соответствует форме впадины и углу наклона режущей кромки конкретной пилы. Когда вал привода вращает кулачок, толкатель передает усилие на рабочую головку и заставляет ее совершать сложные перемещения.

Благодаря такой механической связи круг плавно обходит контур металла и снимает одинаковый слой материала по всей поверхности зуба. Если нужно перейти на инструмент с другой формой впадины, в стационарный узел устанавливают новый копировальный диск.

Современные модели с программным управлением имитируют работу кулачка через сервоприводы, которые перемещают абразив по заданным координатам. Система учитывает радиус заточного круга и автоматически корректирует путь следования для сохранения остроты вершин. Механическая или электронная система исключает искажение профиля, которое неизбежно при ручной подаче инструмента. Правильная настройка кулачкового узла гарантирует отсутствие острых углов во впадинах, потому что именно там часто возникают трещины из-за концентрации напряжений.

Стабильное натяжение ленточного полотна в процессе заточки необходимо для исключения вибраций и обеспечения точности обработки каждого зуба. Если лента будет провисать, абразивный круг не сможет равномерно коснуться поверхности металла, что приведет к пережогам или пропускам участков.

Для фиксации используют специальные зажимы и систему шкивов или роликов, которые растягивают кольцо пилы с заданным усилием. В профессиональном оборудовании применяют пневматические или гидравлические натяжители, которые поддерживают стабильное давление в течение всего цикла. Равномерное распределение нагрузки по длине полотна гарантирует, что заточной круг будет снимать припуск строго по чертежным параметрам.

Правильно натянутая лента движется по направляющим без осевого биения, поэтому профиль зуба получается одинаковым по всей окружности инструмента. Слишком сильное натяжение может привести к деформации тела пилы или ускоренному износу подшипников станка, поэтому оператор выбирает параметры по шкале прибора. Наличие датчиков контроля натяжения позволяет автоматике остановить процесс, если полотно ослабнет или соскочит с опор.

Место соединения ленты в кольцо имеет небольшое утолщение или изменение геометрии из-за процесса сварки и последующей зачистки. При прохождении участка через зажимной узел станка часто возникают рывки, которые нарушают точность заточки соседних зубьев.

Чтобы избежать проблемы, оборудование оснащают подпружиненными направляющими, которые компенсируют локальную неровность шва. Если система обнаруживает значительное изменение толщины, она автоматически корректирует усилие прижима для плавного перемещения полотна. Это предотвращает заклинивание пилы и бережет заточной круг от резких ударных нагрузок, которые вызывают появление сколов на абразиве.

Качественная обработка зоны шва исключает биение инструмента при его дальнейшей эксплуатации на производстве. Перед началом цикла иногда выполняют предварительную ручную шлифовку места стыка, чтобы привести его параметры в соответствие с остальным полотном. Наличие центрирующих роликов помогает удерживать ленту строго по оси даже при наличии небольших деформаций в месте сварки.

При заточке длинных ленточных пил большая часть полотна находится за пределами рабочей зоны станка. Чтобы тяжелая петля металла не провисала и не создавала лишнюю нагрузку на зажимной механизм, используют выносные роликовые опоры или стойки.

Эти элементы поддерживают ленту в горизонтальной плоскости и обеспечивают ее свободное перемещение по кругу во время подачи. Если игнорировать использование опор, вес полотна вызовет перекос заготовки внутри станка, что приведет к неравному съему металла с разных сторон зуба. Ролики имеют подшипники качения для минимального сопротивления движению и предотвращения появления царапин на поверхности стали.

Высоту стоек настраивают таким образом, чтобы лента лежала идеально ровно относительно направляющих заточного узла. В некоторых моделях опоры имеют магнитные вставки для дополнительного гашения вибраций длинного свободного участка пилы. Точная расстановка вспомогательных элементов исключает раскачивание полотна, которое может возникнуть при работе на высоких скоростях подачи.

Профильный круг имеет форму, которая полностью совпадает с геометрией впадины между зубьями ленточной пилы. Использование такой оснастки позволяет затачивать весь контур зуба за один рабочий ход головки вниз. Технология значительно повышает производительность оборудования, потому что станку не нужно совершать сложные движения по копиру для обхода каждой грани.

Круги изготавливают из кубического нитрида бора или алмаза, что гарантирует сохранение их формы в течение сотен циклов обработки. Высокая точность профиля исключает ошибки в геометрии инструмента и обеспечивает идеальную повторяемость параметров на каждом зубе. Этот метод часто применяют для обслуживания пил из высоколегированных и твердых сплавов.

Применение профильных дисков снижает риск перегрева металла, так как площадь контакта и время воздействия абразива на сталь строго ограничены. Постоянная подача охлаждающей жидкости через каналы в защитном кожухе эффективно отводит тепло и вымывает стружку из глубоких пазов. Оператор может быстро заменить круг при переходе на другой шаг зубьев, что сокращает время переналадки станка. Качественная связка абразива предотвращает быстрое засаливание поверхности и сохраняет высокую режущую способность инструмента.

Шаг подачи определяет расстояние, на которое перемещается лента после каждого цикла заточки. Регулировку выполняют с помощью изменения хода подающей собачки или путем настройки параметров в блоке программного управления. Если шаг выставлен неверно, заточной круг попадет мимо впадины, что приведет к поломке зубьев или разрушению абразивного диска.

В механических станках для настройки используют винтовой упор с мерной шкалой, который ограничивает движение толкателя. Точная юстировка механизма гарантирует, что каждый зуб будет стоять строго под центром шпинделя в момент опускания головки. Подбор параметров подачи исключает накопление погрешности по всей длине ленточного полотна.

В автоматических системах за перемещение отвечает отдельный двигатель, который синхронизирует свою работу с датчиком положения зуба. Система самостоятельно находит начало режущей кромки и корректирует ход ленты в режиме реального времени. Наличие электронного контроля позволяет работать с пилами, которые имеют переменный или поврежденный шаг. Для предотвращения проскальзывания металла используют прижимные ролики с резиновым покрытием, которые плотно удерживают полотно в момент подачи.

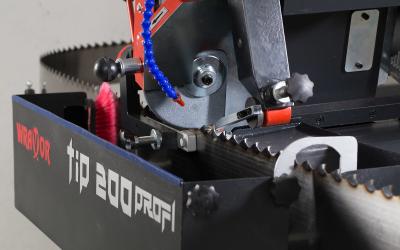

В процессе работы ленточная пила покрывается слоем смолы, опилок или застывшей смазки, что мешает точному базированию полотна в станке. Очищающие щетки устанавливают перед зоной заточки для удаления загрязнений с обеих сторон ленты в автоматическом режиме. Если не убрать налет, зажимные губки не смогут плотно зафиксировать металл, что приведет к перекосу и нарушению углов заточки.

Жесткая щетина из стали или полимера эффективно счищает твердые отложения, не повреждая при этом само тело пилы. Регулярная очистка также предотвращает быстрое загрязнение смазочно-охлаждающей жидкости и продлевает ресурс фильтров системы охлаждения. Чистое полотно движется по направляющим гораздо плавнее, что исключает рывки при подаче.

Наличие щеток защищает внутренние механизмы станка от попадания мелкого мусора и абразивного шлама. Когда поверхность ленты очищена, датчики позиционирования работают стабильнее и точнее определяют положение режущих кромок. В некоторых моделях щетки имеют систему подачи моющего состава для удаления особо стойких загрязнений или следов коррозии.

Подающая собачка отвечает за перемещение ленты, толкая полотно за переднюю грань каждого зуба. Механизм делают откидным, чтобы при обратном ходе толкатель свободно проскальзывал над вершинами зубьев без их повреждения. Пружина удерживает деталь в рабочем положении, обеспечивая надежный зацеп в момент движения ленты вперед. Если собачка будет жесткой, она просто сомнет или затупит режущую кромку при возврате в исходную точку.

Конструкция узла позволяет настраивать усилие прижима и угол контакта в зависимости от толщины и профиля обрабатываемой пилы. Закаленная сталь, из которой изготавливают деталь, сопротивляется истиранию и сохраняет свою форму при долгом контакте с твердым металлом.

Точность работы собачки определяет стабильность шага и отсутствие пропусков при автоматической заточке. Регулярная смазка шарнира исключает заедания и гарантирует мгновенное срабатывание механизма при каждом цикле. Если кончик толкателя износится, его можно переточить или заменить на новый для восстановления заводских параметров точности. В станках с высокой скоростью подачи используют облегченные собачки из титана или композитов для снижения инерционности узла.

Регулировка оборотов заточного круга позволяет подбирать оптимальные режимы обработки для разных типов инструментальных сталей. Для ленточных пил из углеродистого металла выбирают средние скорости, чтобы исключить перегрев и отпуск режущей кромки. Работа с твердосплавными напайками или биметаллическими полотнами требует повышения оборотов для эффективного действия алмазного абразива.

Плавная смена частоты вращения помогает избежать резонансных вибраций, которые могут возникнуть на определенных режимах. Современные преобразователи частоты поддерживают стабильный крутящий момент двигателя даже при значительных нагрузках в момент врезания в металл. Возможность настройки скорости продлевает ресурс заточного круга и улучшает чистоту поверхности.

Выбор оборотов также зависит от диаметра используемой оснастки для сохранения постоянной линейной скорости резания. Если круг сильно изношен и его размер уменьшился, оператор увеличивает частоту вращения шпинделя для компенсации потери производительности. В автоматических станках система самостоятельно корректирует параметры привода на основе данных от датчиков износа абразива.

В зоне контакта с заточным кругом ленточное полотно удерживают специальные направляющие пластины или губки, которые исключают его боковое смещение. Эти элементы плотно прижимают сталь с двух сторон, оставляя только необходимый зазор для свободного движения ленты вперед. Жесткая фиксация в этой точке критична, так как силы резания стремятся отогнуть тонкое полотно от абразива.

Пластины изготавливают из износостойких сплавов или оснащают твердосплавными вставками для предотвращения их быстрого истирания. Если между губками и пилой появится люфт, зубья будут затачиваться под неверным углом, что приведет к уводу пилы в сторону при распиловке древесины или металла.

Регулировка зазора между пластинами позволяет работать с лентами разной толщины без потери точности позиционирования. Оператор настраивает узел таким образом, чтобы полотно скользило плавно, но без малейшего покачивания в поперечном направлении. Для исключения появления задиров на теле пилы поверхность направляющих должна быть идеально гладкой. Регулярная подача масла в зону скольжения снижает трение и предотвращает нагрев элементов при долгой работе.

Счетчик зубьев - важный элемент автоматизации, который позволяет остановить станок после полного прохода всей окружности ленты. Оператор вводит общее число зубьев в память контроллера или устанавливает механический предел на шкале прибора.

Система фиксирует каждое срабатывание подающей собачки и ведет точный учет обработанных участков. Это исключает повторную заточку одних и тех же зубьев, которая могла бы привести к уменьшению диаметра пилы и нарушению балансировки. Наличие функции автоматического отключения позволяет персоналу заниматься другими задачами во время выполнения цикла. Когда заданное количество циклов завершено, станок подает звуковой сигнал и отводит заточную головку в безопасное положение.

В некоторых моделях счетчик может управлять режимами обработки, переключая станок с черновой на чистовую заточку после первого оборота ленты. Это позволяет выполнять весь комплекс восстановительных работ в автоматическом режиме без ручного переключения настроек. Электронные системы учета также сохраняют данные о количестве заточенных за смену пил, что помогает анализировать производительность участка.

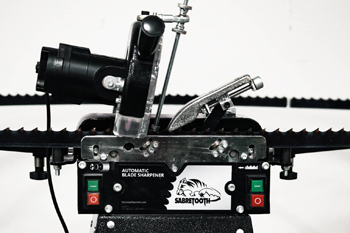

Вертикальное перемещение заточной головки позволяет настраивать глубину врезания абразивного круга в тело пильного полотна. Параметр определяет величину снимаемого припуска и влияет на итоговую высоту зуба после завершения операции.

Точная настройка положения шпинделя необходима для восстановления режущих свойств инструмента при минимальном расходе металла. Если опустить головку слишком низко, возникнет риск перегрева стали и ослабления основания зуба из-за чрезмерного углубления впадины. Использование винтовых механизмов с мелким шагом резьбы позволяет выставлять глубину с точностью до 0.01 мм.

В процессе эксплуатации диаметр заточного круга постоянно уменьшается, поэтому положение головки требует регулярной корректировки. Станки с ЧПУ выполняют это действие автоматически, перемещая суппорт на нужную величину после измерения износа оснастки. Вертикальный ход также используют для быстрого отвода круга от заготовки при возникновении аварийных ситуаций или для смены инструмента.

Тонкая ленточная пила склонна к возникновению резонансных колебаний, которые негативно влияют на качество заточки и ресурс абразивного диска. Для борьбы с явлением применяют массивные чугунные станины и специальные демпфирующие устройства.

Магнитные прижимы или подпружиненные ролики удерживают свободные участки полотна, поглощая энергию мелких вибраций. Это позволяет работать на высоких скоростях вращения шпинделя без риска появления «волны» на режущей кромке. Дополнительная изоляция двигателя от станины через резиновые вставки предотвращает передачу структурных шумов на заготовку.

Правильная установка станка на фундамент с использованием антивибрационных опор также вносит значительный вклад в качество результата. Если оборудование стоит неустойчиво, любые внешние воздействия приведут к микроскопическим смещениям заточной головки. Использование массивных кронштейнов для крепления опорных роликов увеличивает общую инерционность системы и делает ее менее чувствительной к динамическим нагрузкам.
