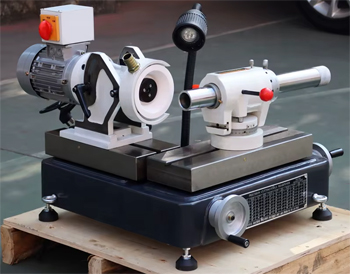

Станки для заточки фрез

Делительная головка представляет собой прецизионный узел, который обеспечивает точный поворот фрезы вокруг продольной оси на заданный угол. Механизм гарантирует идентичность обработки каждого зуба фрезы, потому что любые отклонения в шаге деления вызовут радиальное биение инструмента во время работы.

В конструкции используют точные червячные пары или безлюфтовые редукторы, которые сохраняют стабильное положение заготовки под воздействием сил резания. Когда абразивный круг завершает проход по одной кромке, головка автоматически поворачивает шпиндель в следующую позицию с погрешностью не более 5 мкм. Для заточки фрез с разным количеством зубьев применяют сменные диски или программируют параметры в системе управления.

Наличие жесткого стопора исключает случайный проворот инструмента в момент контакта с заточным кругом, так как надежная фиксация важна для соблюдения геометрии передней поверхности. Узел часто оснащают цифровыми датчиками положения, которые передают информацию в блок ЧПУ для синхронизации с другими осями станка. Если фреза имеет спиральную форму, делительная головка вращает деталь одновременно с продольным перемещением стола.

Механизм заточки винтовых канавок синхронизирует вращение фрезы с ее продольным перемещением вдоль абразивного диска для создания правильной спирали. Эта функция реализуется через механическую связь в виде гитары шестерен или программным способом в станках с ЧПУ.

Когда стол начинает движение, заготовка проворачивается на строго определенный угол, который соответствует шагу винтовой линии режущей части. Если синхронизация нарушится, заточной круг выйдет из канавки и повредит режущую кромку или тело инструмента. Точная настройка этого процесса позволяет обрабатывать фрезы с разным углом наклона спирали от 0 до 60 градусов и выше. Направляющие исключают рывки при подаче, потому что любая нестабильность хода оставит следы на поверхности металла.

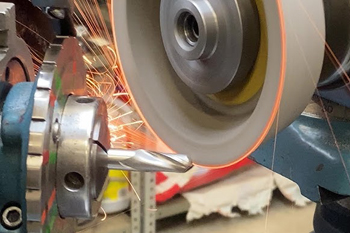

Для восстановления глубоких канавок используют специальные круги, которые одновременно шлифуют дно и боковые грани впадин. Процесс требует постоянной подачи смазочно-охлаждающей жидкости под высоким давлением, чтобы эффективно удалять шлам и предотвращать перегрев стали. Система управления станка позволяет задавать переменную скорость перемещения на разных участках пути для получения идеальной гладкости.

Пятикоординатные заточные центры обладают способностью одновременно перемещать инструмент и заточную головку по пяти независимым осям. Такая компоновка позволяет обрабатывать сложные концевые фрезы со сферическим торцом или переменным шагом спирали за один установ. Станки выполняют заточку передней и задней поверхностей зубьев, а также формируют сложную геометрию торцевых кромок без ручной перенастройки узлов.

Использование пяти осей минимизирует количество вспомогательных операций и значительно повышает точность взаимного расположения всех элементов фрезы. Программное обеспечение станка рассчитывает оптимальную траекторию движения абразива, чтобы избежать столкновения шпинделя с деталью или элементами защиты.

Высокая гибкость оборудования позволяет производить специальный инструмент уникальной формы, который невозможно изготовить на обычных универсальных станках. Наличие дополнительных осей вращения дает возможность заточному кругу подходить к заготовке под любым углом для обработки самых труднодоступных участков.

Шпиндель заточной бабки должен обладать высокой статической и динамической жесткостью для исключения вибраций при контакте круга с металлом. Основной узел вращается на скоростях до 10000 об/мин и выше, поэтому малейшее биение вала приведет к появлению микроскопических сколов на режущей кромке фрезы.

В конструкции используют прецизионные подшипники качения с минимальным тепловыделением, которые сохраняют точность при длительной работе под нагрузкой. Шпиндельный узел часто оснащают системой принудительного охлаждения, чтобы предотвратить тепловое расширение деталей и смещение оси заточки. Надежная защита от пыли и тумана СОЖ гарантирует долгий срок службы всех внутренних компонентов механизма.

Мощность привода должна обеспечивать стабильный крутящий момент на любых оборотах, так как сопротивление материала при заточке крупных фрез может быть значительным. В современных станках применяют мотор-шпиндели, где ротор двигателя закреплен непосредственно на рабочем валу без промежуточных передач. Это решение убирает лишние источники вибраций и делает работу оборудования более тихой.

Для надежной фиксации концевых фрез в шпинделе станка используют высокоточные гидропластовые патроны или цанговые системы класса точности АА. Гидравлические зажимы обеспечивают равномерное давление по всей поверхности хвостовика, что гарантирует биение не более 3 мкм на вылете инструмента. Цанговые патроны типа ER позволяют быстро менять оснастку под разные диаметры, сохраняя при этом высокую жесткость крепления.

В автоматизированных станках применяют системы с термозажимом, где оправку нагревают для расширения отверстия перед установкой фрезы. После охлаждения металл плотно обхватывает хвостовик, создавая монолитное соединение для обработки в самых тяжелых режимах.

Качество зажима напрямую влияет на чистоту заточки, потому что любые микроскопические смещения инструмента вызовут неравномерный съем припуска. Поверхности патронов и цанг должны быть идеально чистыми, так как попадание мелкой пыли приведет к перекосу оси вращения. В конструкции узла часто предусматривают каналы для подачи смазки или воздуха, которые предотвращают прилипание заготовки к стенкам отверстия.

Система измерения в заточном станке выполняет функцию контроля реальных размеров фрезы перед началом обработки и после завершения цикла. Контактные датчики или лазерные сканеры определяют фактическое положение режущих кромок, диаметр инструмента и шаг винтовой канавки.

Полученные данные передаются в контроллер, который автоматически корректирует программу заточки с учетом износа или погрешностей изготовления заготовки. Это позволяет исключить человеческий фактор и предотвратить поломку оборудования при неправильной установке фрезы в патрон. Измерительный цикл занимает всего несколько секунд, но гарантирует высокую точность попадания абразива в нужную зону.

В процессе заточки система может проверять толщину снятого слоя металла, чтобы вовремя остановить подачу при достижении заданных параметров. Бесконтактные оптические сенсоры позволяют контролировать радиус скругления кромок и чистоту поверхности без остановки вращения шпинделя. Если станок обнаруживает отклонения, которые невозможно исправить, он подает сигнал тревоги и блокирует выполнение следующей операции.

Станки для заточки радиусных и сферических фрез оснащают специальными механизмами качания инструмента или заточной головки вокруг центра сферы. Процесс требует идеальной синхронизации перемещений по нескольким осям для сохранения постоянного радиуса по всей режущей кромке.

При заточке таких фрез абразивный круг должен перемещаться по сложной дуге, которая точно соответствует чертежным параметрам инструмента. Малейшая погрешность в настройке центра вращения приведет к искажению формы сферы и появлению ступенек на обрабатываемой поверхности. В станках с ЧПУ задача решается через программную интерполяцию, которая обеспечивает плавность хода без рывков и пауз.

Для контроля геометрии радиуса используют встроенные видеокамеры с большим увеличением, которые выводят изображение профиля на монитор оператора. Система сравнивает реальный контур с эталонным чертежом и указывает на зоны, которые требуют дополнительной шлифовки. Жесткость конструкции в таких станках имеет важнейшее значение, так как вибрации при обработке сферы мгновенно портят чистоту поверхности.

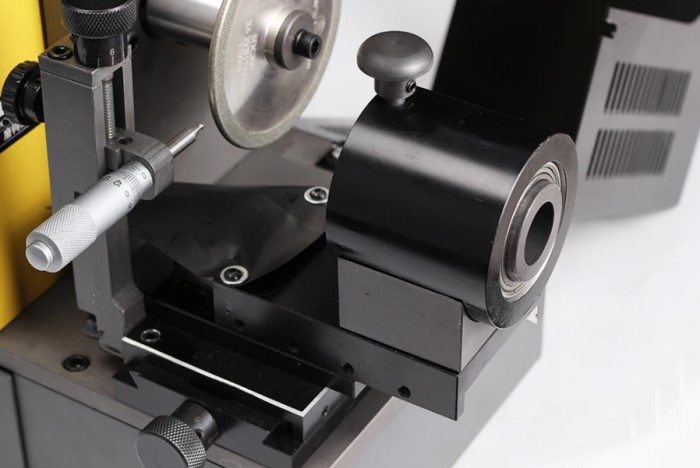

Задний угол режущей кромки настраивают путем смещения оси заточного круга относительно центральной оси фрезы или поворотом заточной головки. Параметр обеспечивает свободное движение инструмента внутри металла и предотвращает трение задней грани о поверхность заготовки.

Величина угла зависит от прочности материала и типа фрезерования, поэтому станок должен позволять выставлять значения с точностью до 0.1 градуса. Для регулировки используют поворотные суппорты с точными шкалами или сервоприводы в автоматических моделях. Правильно сформированный задний угол снижает нагрузку на шпиндель фрезерного станка и предотвращает быстрый перегрев лезвий.

В процессе заточки станок может формировать двойной или тройной задний угол для повышения прочности режущей кромки при работе с твердыми сплавами. Первая фаска имеет минимальный наклон для остроты, а последующие обеспечивают необходимый зазор и жесткость зуба. Конструкция станка должна гарантировать постоянство этого параметра по всей длине винтовой канавки, что требует сложной кинематической связи осей.

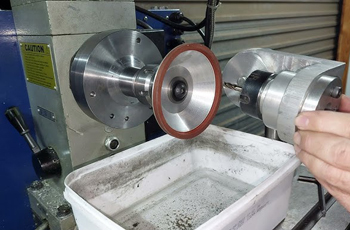

Полировка стружечных канавок значительно улучшает эксплуатационные характеристики фрезы за счет снижения коэффициента трения между металлом и стружкой. Гладкая поверхность впадины способствует быстрому и беспрепятственному удалению отходов из зоны резания, что особенно важно при обработке вязких материалов. Если стенки канавки будут шероховатыми, разогретая стружка начнет налипать на инструмент, и это приведет к мгновенной поломке фрезы.

Для выполнения операции станки оснащают специальными полировальными кругами и системами подачи мелкодисперсных абразивных паст. После обработки поверхность приобретает зеркальный блеск, который минимизирует тепловыделение в процессе реального фрезерования.

Наличие функции полировки в заточном станке позволяет восстанавливать первоначальные свойства дорогостоящего твердосплавного инструмента. Гладкая канавка также повышает жесткость фрезы, так как отсутствие микротрещин и рисок на поверхности снижает риск развития усталостных разрушений. Процесс полировки выполняют в автоматическом режиме после основной заточки режущих кромок для удаления мелких заусенцев.

В процессе интенсивной заточки диаметр абразивного круга постепенно уменьшается, что может привести к нарушению заданных размеров фрезы. Система ЧПУ контролирует этот процесс с помощью лазерных датчиков или путем измерения усилия в зоне контакта инструмента с заготовкой. После каждого прохода или через определенные интервалы времени компьютер вносит коррекцию в координаты перемещения заточной головки.

Программа автоматически сдвигает шпиндель на величину износа, чтобы точка соприкосновения абразива с металлом оставалась неизменной. Это гарантирует идеальную повторяемость параметров для всех зубьев фрезы независимо от степени выработки рабочего диска.

Функция компенсации позволяет использовать заточные круги до их полной выработки без потери качества обработки. Если износ превышает установленный предел, автоматика выдает сообщение о необходимости замены оснастки или запускает цикл автоматической правки. В станках высокого класса система также учитывает изменение профиля круга, который может закругляться при обработке твердых сплавов.

Механизм правки предназначен для восстановления правильной геометрической формы и режущей способности алмазных или эльборовых заточных кругов. В процессе работы связка диска забивается частицами металла и теряет эффективность, что приводит к перегреву фрезы и появлению прижогов. Узел правки использует твердосплавные ролики или специальные абразивные бруски, которые снимают засаленный слой и обнажают новые острые зерна.

Операция позволяет вернуть кругу идеальную цилиндрическую или фасонную поверхность, которая необходима для точного соблюдения углов заточки. Регулярная правка продлевает ресурс дорогостоящей оснастки и обеспечивает стабильно высокую чистоту обработки.

В автоматических станках узел правки интегрирован в общее рабочее пространство и срабатывает по команде контроллера без участия человека. Система ЧПУ учитывает изменение диаметра диска после правки и мгновенно вносит изменения в программу перемещения осей. Наличие встроенного механизма позволяет поддерживать остроту абразива в течение всего рабочего цикла, что важно для прецизионной заточки.

Система автоматической смены кругов позволяет выполнять комплексную заточку фрезы за один установ без остановки станка для ручной замены оснастки. Оборудование оснащают магазином, в котором располагаются пакеты кругов для разных операций: от черновой обдирки до финишной полировки и доводки торца.

Роботизированный манипулятор или револьверная головка меняет инструмент в шпинделе за несколько секунд в соответствии с заложенной программой. Каждый пакет кругов имеет индивидуальный номер и хранится в памяти станка вместе с данными о его реальных размерах и степени износа. Это позволяет проводить полную обработку сложного инструмента со множеством переходов.

Наличие сменщика значительно повышает производительность станка, так как оборудование может работать без перерывов в течение долгого времени. Система обеспечивает высокую точность позиционирования каждого нового круга благодаря использованию прецизионных зажимных интерфейсов. При замене инструмента автоматика проверяет надежность фиксации и отсутствие загрязнений на посадочных поверхностях шпинделя.

Нагрев станины и шпиндельного узла от трения или работы двигателей вызывает тепловое расширение металла, которое может нарушить настройки осей. Для борьбы с этой проблемой производители используют системы термостабилизации, которые прокачивают охлажденную жидкость через внутренние каналы в корпусе.

Постоянная циркуляция масла или антифриза поддерживает неизменную температуру всех критически важных узлов независимо от интенсивности нагрузки. Датчики в разных точках станка контролируют тепловой режим и передают данные в блок ЧПУ для внесения необходимых поправок.

Использование материалов с низким коэффициентом теплового расширения, таких как минеральное литье или специальные сплавы, также помогает сохранять геометрию станка. Внешний корпус оборудования часто делают теплоизолированным, чтобы исключить влияние температуры в цеху на точность обработки. Система охлаждения СОЖ оснащается мощными теплообменниками, которые поддерживают рабочую жидкость в заданном температурном диапазоне.
