Станки для заточки сверл

Узел настройки угла при вершине инструмента имеет поворотное основание с градусной шкалой. Большинство станков позволяют выставлять значения в диапазоне от 90 до 140℃, потому что разные материалы требуют специфической геометрии захода. Для фиксации положения применяют винтовые зажимы или стопорные штифты, которые исключают смещение каретки при сильном прижиме сверла к абразиву.

Точность позиционирования напрямую влияет на равномерность распределения нагрузки при сверлении, так как даже небольшая погрешность приведет к быстрому перегреву одной из кромок. Использование прецизионных лимбов помогает выдерживать допуски до 0.1 градуса при работе с ответственным инструментом.

Правильное положение сверла относительно заточного круга определяют с помощью установочного упора, который задает необходимый вылет хвостовика из патрона. Конструкция станка предусматривает жесткое закрепление всех подвижных частей после настройки, чтобы вибрации не нарушили заданную траекторию обработки металла. Если угол захода будет отличаться от паспортных данных сверла, производительность работы резко упадет и отверстие выйдет неровным.

Функция подточки перемычки сверла позволяет значительно снизить осевое усилие при сверлении глубоких отверстий. Для выполнения операции станки оснащают дополнительным гнездом или специальным механизмом поворота патрона, который подводит центр инструмента к абразиву под острым углом.

Режущий круг выбирает лишний металл в зоне соединения главных кромок, и в результате образуется крестообразная заточка. Такая конфигурация облегчает самоцентрирование инструмента в начале работы, потому что сверло перестает уходить в сторону по поверхности заготовки. Эффективный отвод тепла в этой зоне предотвращает преждевременное разрушение сердцевины при высоких нагрузках на привод оборудования.

Конструкция заточного узла должна обеспечивать высокую точность деления, чтобы выемки на перемычке были абсолютно симметричными относительно оси вращения. Если одна сторона выйдет глубже другой, возникнет радиальное биение и сверло быстро сломается из-за неравномерного износа. Использование мелкозернистых кругов позволяет получить гладкую поверхность впадины, которая способствует свободному выходу мелкой стружки из зоны реза.

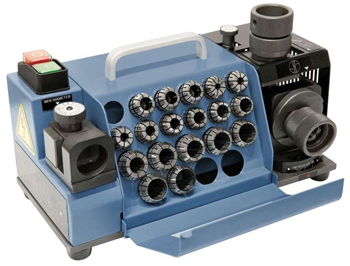

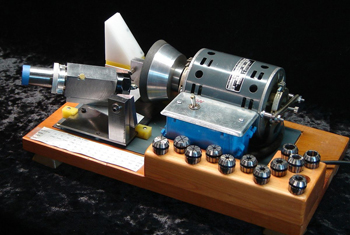

Использование цанговых патронов в заточном оборудовании гарантирует максимальную точность центрирования сверла относительно оси заточного круга. Цанги типа ER или специализированные зажимы плотно охватывают спиральную часть инструмента по всей длине контакта, что полностью исключает перекос или осевое смещение. Механизм позволяет добиваться идеальной симметрии режущих кромок, которая необходима для получения отверстий с ровными стенками.

Замена цанги под разный диаметр хвостовика занимает несколько секунд, потому что конструкция патрона предусматривает быструю замену вкладных элементов. Высокая жесткость такого крепления гасит мелкие вибрации и предотвращает появление зазубрин на тонком лезвии в момент врезания в абразив.

Корпус патрона обычно изготавливают из легированной стали с финишной шлифовкой всех посадочных поверхностей для минимизации радиального биения. В некоторых станках применяют патроны с шестью или восемью лепестками, которые обеспечивают равномерное распределение усилия зажима по всей окружности металла. Если использовать обычный кулачковый зажим, возникнет риск деформации тонких сверл или повреждения шлифованных ленточек инструмента.

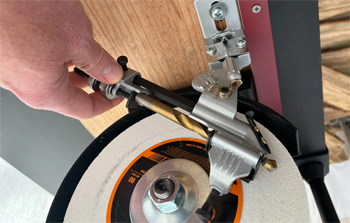

Для заточки сверл из быстрорежущей стали марок Р6М5 или Р18 выбирают круги из эльбора или кубического нитрида бора. Материал обладает высокой твердостью и химической инертностью к железу, поэтому зерно не затупляется при контакте с разогретым металлом. Если нужно восстановить инструмент из твердых сплавов на основе карбида вольфрама, в станок устанавливают алмазные круги на органической или керамической связке.

Твердость абразива должна превышать показатели металла в работе в несколько раз для обеспечения эффективного съема припуска без лишнего трения. Правильный выбор расходных материалов исключает появление прижогов и сохраняет первоначальную закалку стали в зоне режущей кромки.

Форма круга бывает чашечной, тарельчатой или плоской в зависимости от конструкции станка и типа выполняемой операции. Для обработки задней поверхности сверла часто используют торцевую часть диска, которая обеспечивает плоский срез и правильный угол затыловки. Плотность связки круга влияет на его способность к самозатачиванию, потому что выкрашивание тупых зерен обнажает новый острый слой абразива.

Симметрию режущих кромок сверла поддерживают за счет использования точного механизма деления на 180 градусов. В процессе заточки патрон с инструментом поворачивают вокруг оси, чтобы поочередно подвести каждое лезвие к рабочей поверхности абразивного круга. Жесткие упоры или фиксаторы положения гарантируют, что глубина съема металла и угол заточки будут абсолютно идентичными для обеих сторон.

Если симметрия будет нарушена, сверло начнет уводить в сторону при работе, и одно лезвие примет на себя всю нагрузку. Это приведет к быстрому выходу инструмента из строя и значительному увеличению диаметра отверстия по сравнению с номинальным размером по чертежу.

Конструкция станка предусматривает синхронное перемещение суппорта по заданным координатам для формирования правильного заднего угла на обеих кромках. Использование качающихся рычагов или кулачковых механизмов позволяет создавать плавный радиус затыловки, который необходим для свободного движения инструмента внутри металла. Точность изготовления всех звеньев привода исключает появление люфтов, которые могли бы нарушить балансировку режущей части.

Станки для обслуживания корончатых сверл имеют специфическую компоновку из-за большого количества режущих зубьев на торцевой части инструмента. Для их заточки применяют делительные головки с набором сменных дисков, которые позволяют точно фиксировать положение каждого зуба через равные промежутки.

В отличие от спиральных аналогов корончатые сверла требуют обработки сразу нескольких плоскостей для восстановления сложной геометрии режущей части. Абразивный круг малого диаметра проникает в глубокие впадины и восстанавливает передний и задний углы без повреждения соседних элементов. Это позволяет продлить ресурс дорогостоящих кольцевых фрез и сохранить высокую скорость проходки при работе с толстолистовым металлом.

Жесткая фиксация инструмента в патроне исключает его смещение под воздействием центробежных сил и вибраций в момент контакта с кругом. Система подачи должна обеспечивать плавное подведение абразива, чтобы на хрупких кромках не появлялись сколы или микротрещины. В современных станках для кольцевых сверл используют лазерные указатели, которые помогают точно совместить вершину зуба с траекторией движения заточной головки.

Для заточки ступенчатых сверл оборудование оснащают механизмами продольного перемещения патрона с высокой точностью позиционирования на каждом уровне. Процесс требует последовательной обработки каждой ступени с сохранением заданного угла перехода и правильной геометрии режущей кромки на всех диаметрах. Специальные упоры позволяют выдерживать одинаковую длину рабочих участков, что необходимо для получения отверстий со сложным профилем.

Заточной круг должен иметь узкий профиль или возможность наклона для работы в стесненных условиях между переходами инструмента. Если нарушить соосность ступеней, сверло потеряет свои режущие свойства и будет издавать сильный шум при контакте с материалом заготовки.

Автоматические системы управления позволяют программировать количество ступеней и их размеры, что исключает ошибки при ручной настройке. Станок самостоятельно выбирает оптимальную траекторию движения абразива для формирования передней поверхности и заднего угла на каждой режущей грани. Точный контроль глубины врезания предотвращает ослабление тела сверла в местах перехода диаметров, где часто возникают концентрации механических напряжений.

Система предварительного позиционирования сверла исключает ошибки при установке инструмента и гарантирует попадание абразивного круга точно в режущую кромку. В состав узла входят оптические линзы или бесконтактные датчики, которые позволяют визуально контролировать положение лезвия перед фиксацией патрона. Масштабная сетка на мониторе или в окуляре помогает выровнять перемычку сверла по горизонтали для обеспечения идеальной симметрии при последующей обработке.

Механизм избавляет от необходимости делать пробные проходы и снижает риск порчи дорогостоящей оснастки из-за неправильной настройки. Конструкция станка позволяет быстро корректировать вылет сверла из цанги с точностью до 0.05 мм для сохранения правильного радиуса затыловки.

Наличие подсветки в зоне позиционирования обеспечивает четкую видимость всех дефектов и изношенных участков на режущей части инструмента. Установочные призмы и упоры имеют закаленные поверхности для предотвращения их износа при постоянном контакте с твердым металлом. В высокотехнологичных моделях за выравнивание отвечает видеокамера с программным обеспечением, которое автоматически распознает профиль сверла и подает сигнал о готовности к работе.

Станки для заточки твердосплавных сверл отличаются повышенной жесткостью всех узлов и высокой точностью вращения шпинделя для предотвращения вибраций. Хрупкий материал на основе карбидов крайне чувствителен к ударным нагрузкам, которые могут вызвать мгновенное выкрашивание режущей кромки при малейшем биении. Для обработки таких сверл используют только алмазные круги с мелким зерном, которые обеспечивают деликатный съем металла без перегрева зоны контакта.

Конструкция станины обычно имеет массивное основание из чугуна для эффективного гашения любых внешних колебаний. Плавная подача инструмента к абразиву осуществляется через прецизионные винтовые пары, которые исключают рывки и люфты в механизмах.

Специальные зажимные втулки из мягких сплавов или полимеров защищают хвостовик твердосплавного сверла от появления царапин, которые могут стать причиной поломки под нагрузкой. Система охлаждения в таких станках часто работает в режиме масляного тумана для обеспечения постоянной смазки зоны резания и отвода пыли. Точный контроль углов заточки до 0.05 градуса позволяет сохранять высокую производительность инструмента при сверлении закаленных сталей и титановых сплавов.

Оптические измерительные системы в заточных станках служат для контроля качества режущей кромки непосредственно в процессе выполнения операции. Цифровые микроскопы с увеличением до 50-100 раз позволяют увидеть микротрещины и зазубрины, которые незаметны невооруженным глазом.

Изображение выводят на экран контроллера, где программное обеспечение накладывает эталонный контур на реальный профиль сверла для поиска отклонений. Это помогает мгновенно оценить степень износа и принять решение о необходимости дополнительных проходов заточным кругом. Оптика также используется для измерения реального диаметра перемычки и контроля углов наклона винтовых канавок после завершения заточки.

Использование лазерных измерителей позволяет бесконтактно определять радиальное биение инструмента с точностью до 1 мкм. Такие системы не боятся пыли и брызг охлаждающей жидкости, поэтому их можно интегрировать прямо в рабочую зону автоматических станков. Оптический контроль исключает выпуск бракованной продукции и позволяет достигать идеальной повторяемости параметров в больших партиях.

Система охлаждения в современных заточных станках предотвращает термический отпуск инструментальной стали и сохраняет ее первоначальную твердость. При интенсивном съеме металла температура в зоне контакта сверла с кругом может достигать +800℃, что приводит к необратимому разрушению структуры сплава.

Постоянная подача эмульсии или масла под давлением эффективно отводит тепловую энергию и смазывает трущиеся поверхности для снижения коэффициента трения. Это позволяет работать на высоких оборотах шпинделя и значительно сокращает время обработки каждой детали. Жидкость также вымывает мелкий шлам, что предотвращает засаливание абразивного круга и поддерживает его высокую режущую способность.

Конструкция форсунок позволяет направлять струю точно в точку соприкосновения материалов для максимальной эффективности процесса. Отработанный состав проходит через систему магнитных сепараторов и бумажных фильтров, которые задерживают частицы металла и абразива перед повторным использованием. В некоторых компактных моделях применяют воздушное охлаждение через сопло Лаваля, которое создает поток холодного воздуха для работы с чувствительными к влаге материалами.
