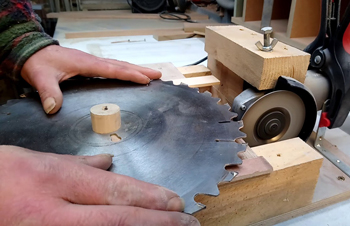

Станки для заточки дисковых пил

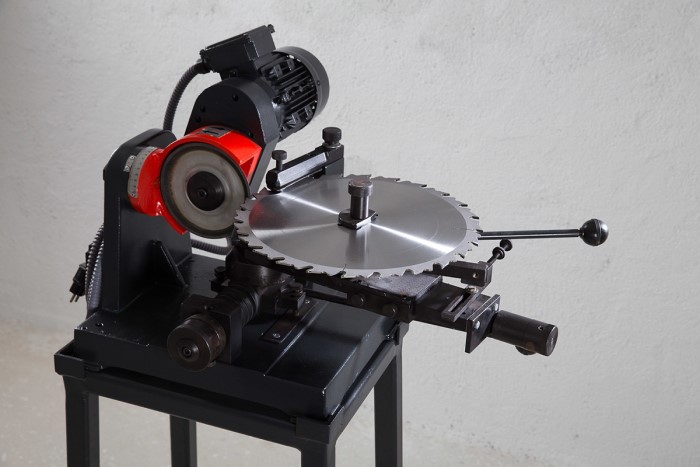

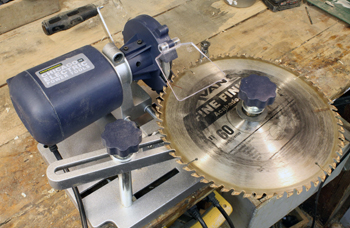

Для надежного закрепления полотна используют специальные зажимные фланцы и сменные центрирующие втулки, которые подбирают под посадочный диаметр пилы. Диск плотно прижимают к опорной поверхности шпинделя, чтобы полностью исключить осевое и радиальное биение во время вращения. Если зажим будет слишком слабым, центробежные силы сместят заготовку, и высота зубьев станет неодинаковой по всей окружности.

Использование пневматических или гидравлических зажимов гарантирует постоянное усилие фиксации, которое не зависит от физической силы человека. Равномерное распределение давления по всей плоскости фланца предотвращает деформацию тонкого полотна и сохраняет его первоначальную плоскостность. Твердосплавные накладки на губках зажимного узла предотвращают появление глубоких царапин на корпусе пилы.

Поверхность зажимных элементов регулярно очищают от масляного налета и мелких опилок, потому что любые посторонние частицы между металлом и опорой вызывают перекос. Перед началом цикла проверяют плотность прилегания диска с помощью индикатора часового типа, который фиксирует отклонения в пределах нескольких микрон. В автоматических станках за фиксацию отвечает электромеханический привод, который срабатывает после активации датчика позиционирования.

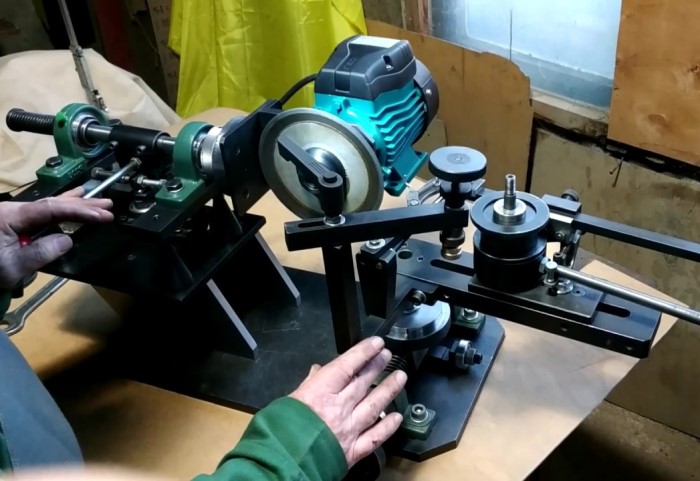

Механизм автоматического деления обеспечивает точное перемещение пилы на один шаг после завершения каждого цикла заточки. Главный рабочий орган узла - подающая собачка, которая упирается в переднюю грань зуба и проталкивает диск на заданное расстояние.

Контроллер станка синхронизирует движение толкателя с работой заточной головки, чтобы абразивный круг опускался точно в нужную зону. Если шаг зубьев меняется, настройки механизма корректируют с помощью винтовых упоров или через интерфейс программного управления. Плавность перемещения гарантирует отсутствие ударов, которые могут повредить острые кромки или вызвать микротрещины в теле диска.

В современных станках применяют системы электронного деления, где за поворот заготовки отвечает прецизионный сервомотор. Датчики считывают реальное положение каждого зуба, потому что даже на новых пилах шаг может иметь небольшие погрешности. Программа автоматически вычисляет расстояние и доводит диск до нужной позиции с точностью до 0.01 мм. Использование бесконтактных сенсоров позволяет работать с пилами, у которых отсутствуют или сильно повреждены некоторые зубья.

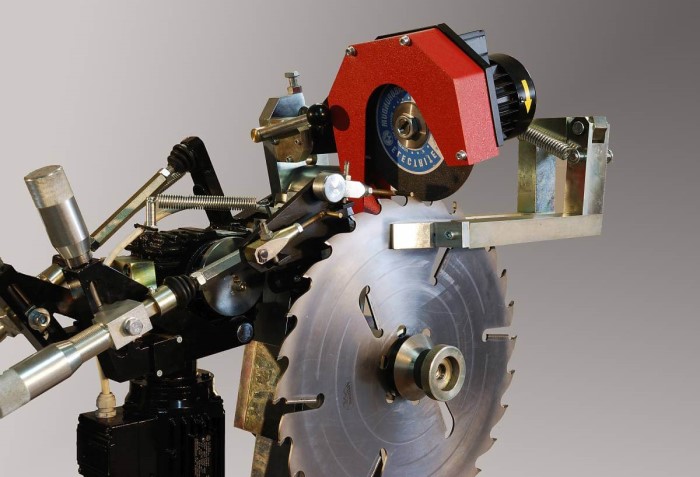

Угол наклона заточной головки определяет геометрию режущей кромки, которая должна соответствовать назначению пильного диска. Станки позволяют изменять положение шпинделя в нескольких плоскостях для обработки переднего, заднего и боковых углов заточки. Это необходимо для формирования правильного профиля зуба, который обеспечивает эффективный отвод стружки и снижает сопротивление при резке металла.

Если угол будет выставлен неправильно, нагрузка на пилу возрастет, и она начнет перегреваться уже через несколько минут работы. Наличие четких шкал и фиксаторов позволяет быстро перенастраивать оборудование под разные типы инструмента без использования сложных шаблонов. Жесткая фиксация выбранного положения исключает самопроизвольное смещение головки под воздействием вибраций.

Для работы со сложными комбинированными профилями, такими как трапеция или чередующиеся зубья, используют станки с автоматическим наклоном круга. Программа переключает положение головки после каждого хода подачи, что позволяет обрабатывать весь диск за один установ. Такая функциональность сокращает количество вспомогательных операций и исключает ошибки, которые возникают при ручной перенастройке. Поворотный механизм должен иметь минимальные люфты, так как любое отклонение угла существенно меняет режущие свойства пилы.

Зубья с твердосплавными напайками требуют особой осторожности из-за высокой хрупкости вольфрамокобальтовых сплавов. Для их обработки применяют алмазные круги на органической связке, которые обеспечивают деликатный съем материала без образования сколов.

Скорость вращения круга и подачу настраивают таким образом, чтобы минимизировать тепловое воздействие на зону пайки. Если металл перегреется, напайка может отслоиться от стального корпуса диска из-за разницы коэффициентов теплового расширения. Оборудование должно обеспечивать высокую жесткость системы, потому что любые вибрации приводят к мгновенному разрушению дорогостоящей режущей кромки. Финишную доводку часто выполняют на пониженных оборотах с использованием мелкозернистых абразивов.

При заточке напаек важно соблюдать баланс между остротой кромки и ее прочностью для сопротивления ударным нагрузкам. Станок должен иметь возможность обработки зуба по всем трем граням для восстановления его первоначальной геометрии. Автоматические системы контроля толщины съема позволяют удалять ровно столько металла, сколько необходимо для восстановления режущих свойств.

Тонкие дисковые пилы крайне чувствительны к локальному нагреву, который вызывает коробление металла и потерю плоскостности полотна. Система охлаждения станка подает поток жидкости непосредственно в точку контакта абразива с зубом для мгновенного отвода тепловой энергии.

Постоянная циркуляция СОЖ предотвращает появление прижогов и цветов побежалости, которые указывают на ослабление структуры стали. Кроме температурного контроля жидкость выполняет функцию очистки: она вымывает мелкую пыль и предотвращает засаливание заточного круга. Если подача эмульсии прекратится, диск быстро деформируется и станет непригодным для дальнейшего использования в производстве.

Конструкция системы включает форсунки с регулируемым направлением струи, что позволяет настраивать поток под конкретный диаметр пилы. Отработанная жидкость стекает в резервуар, где проходит через магнитные и сетчатые фильтры для удаления металлических частиц. Это исключает повторное попадание грязи в зону обработки и защищает насос от преждевременного износа. В современных станках применяют закрытые кабины, которые препятствуют разбрызгиванию состава и защищают электронные компоненты от влаги.

Шпиндель заточного станка вращается на скоростях до 6000 об/мин, поэтому любой дисбаланс вызывает мощные вибрации всей конструкции. Колебания передаются на абразивный круг и оставляют на поверхности зуба характерную «волну», которая ухудшает качество реза. Вибрация также ускоряет износ прецизионных подшипников и может привести к их заклиниванию при длительной работе под нагрузкой.

Процедура динамической балансировки шпинделя в сборе с зажимным устройством исключает биение вала и гарантирует плавность хода инструмента. Это позволяет добиваться зеркального блеска режущей кромки и высокой точности соблюдения углов заточки. Стабильная работа привода снижает уровень шума в цеху и делает процесс более комфортным для окружающих.

Для контроля состояния узла применяют электронные виброметры, которые фиксируют отклонения в реальном времени. Если уровень вибрации превышает допустимые нормы, автоматика выдает сообщение о необходимости технического обслуживания или правки заточного круга. Защита шпиндельного узла от пыли с помощью лабиринтных уплотнений предотвращает попадание абразива внутрь корпуса, что сохраняет заводскую точность на годы.

В процессе работы заточной круг постепенно уменьшается в диаметре из-за естественного выкрашивания абразивных зерен. Чтобы это не влияло на точность размеров зубьев, станки оснащают системами автоматической компенсации износа.

Датчик касания или лазерный измеритель определяет фактическое положение рабочей кромки перед началом каждого цикла или через заданные интервалы времени. Контроллер вносит коррекцию в координаты перемещения головки, чтобы точка контакта с металлом оставалась неизменной. Это гарантирует идеальную повторяемость параметров заточки для всех зубьев пилы независимо от степени выработки инструмента. Программное управление также предупреждает о критическом износе, когда круг требует замены.

Наличие системы компенсации позволяет исключить ручные замеры и постоянную подстройку упоров в процессе работы. Это значительно повышает производительность, потому что станок может работать в автоматическом режиме без участия человека в течение долгого времени. Для алмазных кругов такая функция особенно важна, так как их износ происходит очень медленно и заметить его визуально крайне сложно.

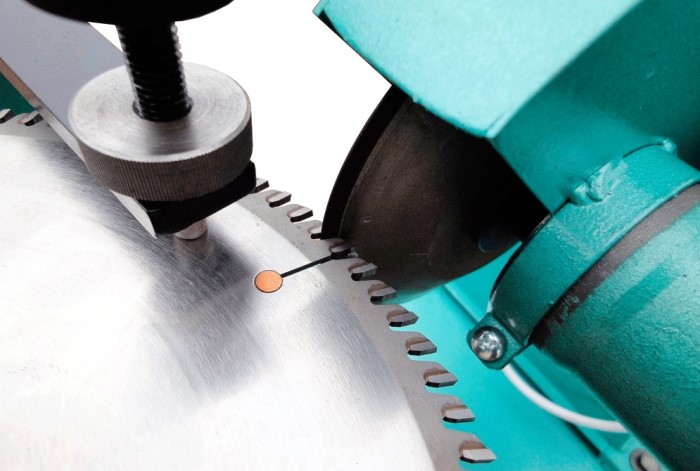

Перед началом автоматического цикла станок должен определить точное положение режущих кромок относительно абразивного круга. Для этого используют контактные щупы или бесконтактные оптические сенсоры, которые находят вершину первого зуба.

Система сканирует профиль диска и передает данные в контроллер для автоматической настройки начальной точки резания. Это исключает риск поломки круга при первом опускании головки, если пила была установлена со смещением. Автоматический поиск первого зуба значительно ускоряет наладку оборудования при частой смене типоразмеров пил. Операция происходит за несколько секунд и гарантирует точность позиционирования в пределах сотых долей миллиметра.

Электронные датчики также способны распознавать сломанные или отсутствующие зубья, чтобы станок не тратил время на их обработку впустую. Если система обнаруживает серьезное повреждение корпуса, она останавливает цикл и выдает предупреждение для предотвращения аварии. Оптические системы контроля могут считывать информацию о шаге и угле заточки прямо с поверхности диска, подбирая оптимальную программу автоматически.

Современные заточные станки часто поставляют в полностью закрытом корпусе, который выполняет сразу несколько важных функций. Кабина надежно удерживает брызги смазочно-охлаждающей жидкости и мелкую металлическую пыль внутри рабочего пространства. Это поддерживает чистоту в цеху и защищает легкие персонала от вдыхания вредных аэрозолей и продуктов износа абразива.

Освещение внутри бокса позволяет детально наблюдать за процессом через прочные смотровые окна из закаленного стекла. Закрытая конструкция значительно снижает уровень шума, который неизбежно возникает при трении круга о стальное полотно. Безопасность процесса повышается, потому что доступ к вращающимся частям полностью перекрыт во время выполнения программы.

Наличие кабины позволяет организовать эффективную систему вытяжки и фильтрации воздуха, которая удаляет масляный туман из рабочей зоны. Внутренние поверхности корпуса обычно покрывают антикоррозийными составами для защиты от постоянного контакта с водой и эмульсией. Двери оснащают электромеханическими блокировками, которые мгновенно останавливают станок при попытке открыть их во время работы. Такая компоновка узлов также защищает высокоточные направляющие и датчики от внешних загрязнений и случайных ударов.

Скорость подвода и рабочего перемещения заточного круга регулируют с помощью программного обеспечения или ручных контроллеров на панели управления. Плавная подача необходима для предотвращения ударных нагрузок на хрупкую режущую кромку в момент первого контакта. Параметры выбирают в зависимости от твердости материала пилы и требуемой чистоты поверхности лезвия.

При черновой заточке используют более высокие скорости для быстрого удаления изношенного слоя металла и восстановления формы. Для финишных проходов скорость подачи снижают до минимума, чтобы обеспечить идеальную гладкость и точность профиля. Современные приводы позволяют менять темп движения непосредственно в процессе цикла без остановки вращения шпинделя.

Использование шаговых двигателей или сервоприводов гарантирует высокую точность перемещения головки по всем осям. Электроника контролирует усилие резания и автоматически замедляет подачу при встрече с участками повышенной твердости. Это предотвращает перегрев инструмента и поломку абразивного диска из-за чрезмерного давления. Настройка параметров врезания позволяет компенсировать люфты в механических передачах.

После завершения цикла заточки необходимо убедиться в соответствии всех углов и линейных размеров заданным чертежным требованиям. Современные станки оснащают встроенными измерительными системами, которые проверяют высоту зубьев, их шаг и чистоту поверхности.

Лазерные или контактные датчики сканируют режущую кромку и выводят результаты измерений на экран оператора в виде графиков или таблиц. Если система обнаруживает отклонение за пределы допуска, программа может автоматически запустить дополнительный проход для исправления ошибки. Это гарантирует 100% выход качественной продукции без необходимости использования внешних контрольных приборов.

Для проверки остроты используют оптические микроскопы с большим увеличением, которые позволяют увидеть микроскопические сколы или заусенцы. Радиальное биение контролируют путем вращения диска на контрольной оправке с использованием прецизионных индикаторов. Правильная геометрия заточки подтверждается отсутствием вибраций при тестовом запуске пилы на рабочих оборотах.
