Заточка дисковых пил

Диски с малым числом зубьев обычно предназначены для быстрого чернового реза, поэтому имеют большие межзубцовые впадины для эффективного вывода стружки. При обработке такого инструмента основное внимание уделяют сохранению исходного угла наклона передней грани, так как он определяет агрессивность врезания в металл или древесину.

Чистовые пилы с большим количеством мелких зубьев требуют более деликатного подхода и использования мелкозернистых алмазных кругов. В этом случае малейшая погрешность в высоте одного зуба приведет к биению и быстрому перегреву всего полотна в процессе работы. Для обеспечения идентичности каждого резца по всему периметру круга специалисты используют прецизионные станки с ЧПУ.

Плотное расположение режущих кромок ограничивает свободный доступ заточного диска, по этой причине подбирают круги специального узкого профиля. Заточку проводят в несколько этапов с постоянным контролем температуры, так как тонкие зубья быстро теряют закалку при интенсивном трении. Если шаг зубьев неравномерен, программа станка автоматически корректирует подачу для каждого отдельного сегмента.

Пластины из вольфрамокобальтовых сплавов обладают исключительной твердостью, но их толщина ограничена размерами стального основания диска. Снятие металла с боковых поверхностей напайки может критически ослабить место пайки и привести к отрыву зуба во время работы на высоких оборотах. Основной износ всегда концентрируется на режущей кромке, которая образуется пересечением именно передней и задней плоскостей.

Когда затачивают переднюю грань, восстанавливают остроту угла атаки и очищают поверхность от нагара и смол. Обработка задней грани позволяет вернуть проектный радиус закругления и обеспечить необходимый зазор между инструментом и деталью. Эта методика сохраняет неизменной ширину пропила, что важно для соблюдения точности размеров при серийном производстве.

Использование алмазного инструмента обязательно, так как обычные абразивы не могут эффективно резать твердый сплав. В процессе шлифовки снимают минимально возможный слой металла в пределах 0.05–0.1 мм для сохранения максимального количества циклов переточки. Если износ слишком велик, то переднюю грань углубляют больше, но следят за сохранением объема твердого материала для поддержки кромки.

Возникновение микротрещин часто связано с резким перегревом металла в зоне контакта с абразивным кругом или с нарушением балансировки инструмента. Если подача заточного диска слишком агрессивна, в структуре стали возникают высокие температурные напряжения, которые не находят выхода.

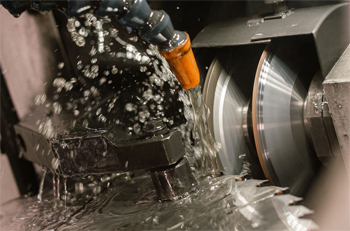

Для предотвращения этого дефекта в зону обработки непрерывно подают смазочно-охлаждающую жидкость, которая мгновенно отводит лишний жар. Жидкость также способствует очистке пор абразива, что исключает засаливание круга и появление прижогов на зубьях. Наличие синих пятен на поверхности металла свидетельствует о местном отпуске стали и является признаком высокого риска скорого разрушения. Важно контролировать состояние впадин между зубьями, так как именно там чаще всего зарождаются усталостные трещины из-за концентрации напряжений.

Периодическая проверка диска на наличие скрытых дефектов методом цветной дефектоскопии помогает вовремя изъять опасный инструмент из эксплуатации. Если трещина уже появилась, диск подлежит немедленной утилизации, потому что ремонт таких повреждений методом сварки не обеспечивает нужной надежности на скоростях 3000 или 5000 об/мин. Правильная правка и проковка полотна после нескольких заточек восстанавливают внутреннюю стабильность металла и возвращают диску плоскостность. Тщательная шлифовка межзубцовых пространств удаляет острые риски от штамповки, которые служат очагами развития разломов.

На поверхности пильного диска в процессе эксплуатации скапливаются плотные отложения из нагара, древесных смол, клеевых составов и металлической пыли. Эти загрязнения искажают реальную геометрию зубьев и мешают точной настройке датчиков автоматического заточного станка.

Ультразвуковая кавитация в специальном растворе позволяет полностью удалить даже самые стойкие наслоения из труднодоступных мест за несколько минут. Чистый металл обеспечивает идеальный контакт с опорными элементами оборудования, по этой причине исключаются перекосы при зажиме диска. Когда абразивный круг касается чистого зуба, происходит равномерный съем металла без проскальзывания по слою грязи. Это значительно повышает точность восстановления углов и уменьшает износ дорогостоящих алмазных кругов.

Отсутствие посторонних примесей в зоне заточки предотвращает засорение системы подачи охлаждающей жидкости и продлевает ресурс фильтров станка. Если частицы смолы попадут на заточной диск, они вызовут его быстрое засаливание, что приведет к перегреву и прижогам на режущей кромке. После ультразвуковой очистки мастер может легко обнаружить скрытые дефекты в виде трещин или выкрашивания напаек, которые были скрыты под слоем нагара. Процедура также обезжиривает поверхность, обеспечивая более точную работу оптических систем контроля качества.

Трапециевидная форма зуба часто сочетается с плоским ограничителем и применяется для раскроя ламинированных материалов или цветных металлов. Основная нагрузка приходится на верхние углы трапеции, которые первыми врезаются в материал и защищают основную кромку от сколов.

Заточка такой конфигурации требует последовательной обработки нескольких плоскостей с высокой точностью соблюдения углов наклона. Сначала восстанавливают высоту и форму трапеции, после чего затачивают плоские зубья-чистильщики для формирования ровного дна пропила. Разница в высоте между этими типами зубьев должна составлять строго определенную величину, которая обычно находится в пределах 0.2–0.3 мм. Если этот параметр нарушен, качество реза резко падает, а инструмент начинает вибрировать и уходить в сторону.

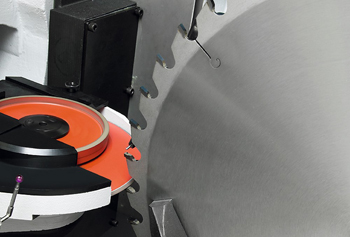

Сложная геометрия требует использования многоосевых станков, которые могут менять положение заточного круга без переустановки диска. Программное управление контролирует симметрию скосов трапеции, так как малейший дисбаланс приведет к несимметричному распределению усилий при распиловке. Тщательная доводка боковых граней трапеции исключает появление ступенек на краях пропила, что критично для последующей отделки кромок мебели. Данный тип заточки считается одним из самых трудоемких и дорогих из-за сложности настроек оборудования.

Ресурс пильного диска зависит от толщины твердосплавной пластины и аккуратности проведения каждой операции по восстановлению остроты. В среднем качественная напайка позволяет проводить от 10 до 20 профессиональных переточек до момента критического истончения металла.

Если заточку выполняют на станках с ЧПУ, съем материала за один проход минимален, что позволяет максимально растянуть срок службы инструмента. При ручной обработке или использовании неточного оборудования расход твердого сплава возрастает в несколько раз, по этой причине диск выходит из строя гораздо быстрее. Специалист всегда измеряет остаточную толщину пластины перед началом работ, чтобы убедиться в безопасности дальнейшей эксплуатации пилы.

Своевременное обращение в сервис при первых признаках затупления также экономит ресурс, так как для восстановления кромки требуется снять лишь тончайший слой металла. Если работать тупым диском до полного закругления углов, то при заточке придется стачивать значительную часть дорогостоящего сплава. Качество самого припоя, удерживающего зуба, влияет на общую долговечность, потому что со временем он может деградировать от постоянных циклов нагрева.

Направление движения абразивных зерен относительно режущей грани определяет наличие или отсутствие микроскопических заусенцев на самом кончике зуба. Правильная технология предполагает движение заточного круга «на лезвие», когда абразив заходит со стороны передней грани и выходит через заднюю поверхность. Это обеспечивает максимально плотное прижатие металла к основанию и исключает выкрашивание хрупкого твердого сплава на выходе. Если вращать круг в обратном направлении, на кромке могут образоваться мелкие сколы, которые быстро превратятся в крупные дефекты при контакте с заготовкой.

Выбор направления также влияет на эффективность отвода тепла и удаление пыли из зоны контакта, что важно для предотвращения пережогов. Когда круг вращается на кромку, продукты резания отбрасываются в сторону впадины, где они не мешают формированию зеркальной поверхности грани.

Для достижения идеальной остроты финишные проходы иногда выполняют на пониженных оборотах с изменением вектора движения зерен. Эта техника позволяет получить идеально ровную линию пересечения плоскостей без видимых рисок от абразива.

Интенсивный съем металла в процессе восстановления зубьев может привести к смещению центра масс диска, что вызывает сильные вибрации при работе на рабочих оборотах. Даже разница в несколько граммов на периферии круга создает колоссальные центробежные силы, которые разбивают подшипники шпинделя пильного станка. Вибрация негативно сказывается на качестве реза, по этой причине поверхность пропила становится волнообразной и шероховатой.

Балансировка на специальных стендах позволяет выявить места отклонений и компенсировать их путем точечного удаления металла в нерабочих зонах полотна. Современные приборы фиксируют дисбаланс с точностью до миллиграммов, обеспечивая идеально тихий и плавный ход инструмента.

Процесс балансировки особенно важна для дисков большого диаметра, которые работают в автоматических линиях с высокой скоростью подачи. Если проигнорировать этот этап, то срок службы всего станка сократится в несколько раз из-за ускоренного износа узлов трения. Помимо механической сохранности оборудования, хороший баланс предотвращает появление резонансных шумов, которые создают дискомфорт для оператора. При заточке мастер следит за равномерностью съема металла со всех зубьев, но финальная проверка на стенде остается обязательным условием качества.

Обработка передней поверхности зуба - ключевая операция при восстановлении режущей способности, так как именно эта грань воспринимает основной удар при врезании. Когда мастер снимает слой металла с передней плоскости, он не только заостряет кромку, но и восстанавливает чистоту канала для отвода стружки.

Удаление нагара и мелких царапин снижает коэффициент трения, что уменьшает общий нагрев диска в процессе интенсивной эксплуатации. Но глубокая заточка по этой грани ведет к постепенному уменьшению объема напайки в радиальном направлении. Если злоупотреблять методом, зуб станет слишком коротким и его эффективность при работе с массивными заготовками снизится.

Специалисты стремятся снимать ровно столько металла, сколько необходимо для удаления дефектного слоя, обычно не более 0.05 мм. Тщательная полировка передней грани препятствует налипанию алюминиевой стружки или смолы, по этой причине интервалы между обслуживаниями увеличиваются. Контроль угла атаки после заточки обязателен, так как его изменение даже на градус может сделать пилу слишком агрессивной или, наоборот, непроизводительной.

Пильные диски для резки стальных профилей изготавливают из быстрорежущих сталей или оснащаются сверхтвердыми напайками, которые обладают высокой температурной стойкостью. Эльбор, или кубический нитрид бора, идеально подходит для обработки таких материалов, потому что он не вступает в химическую реакцию с углеродом при нагреве. В отличие от алмаза, который может затупляться при контакте с горячим железом из-за диффузии, он сохраняет режущую способность в самых тяжелых условиях.

Использование эльборовых кругов позволяет достичь высочайшей чистоты поверхности граней, что критично для снижения трения при резке вязких металлов. Твердость абразива обеспечивает стабильность формы круга, по этой причине все зубья диска получают абсолютно идентичную заточку.

Высокая теплопроводность зерен эльбора способствует быстрому отводу тепла из зоны контакта, что исключает появление микроскопических трещин в структуре зуба. Это особенно важно для тонких пил, которые чувствительны к малейшим температурным деформациям полотна. Эльборовый инструмент работает мягче и тише обычных камней, обеспечивая при этом высокую скорость съема излишков металла. Настройка зернистости позволяет получать режущие кромки с радиусом скругления в несколько микрон.

Конструкция сегментных пил предполагает наличие отдельных режущих элементов, которые крепятся к центральному диску с помощью заклепок или винтов. Заточка такого инструмента осложняется необходимостью соблюдения строгой соосности всех сегментов относительно центра вращения.

Сначала проводят проверку надежности фиксации каждой детали, так как малейший люфт приведет к мгновенной поломке зубьев при первом же контакте с металлом. Заточку ведут по передней и задней граням аналогично монолитным дискам, но с особым вниманием к местам стыков соседних сегментов. Важно не допустить перепадов высоты между отдельными частями, чтобы каждый зуб вступал в работу в расчетный момент времени.

Если один или несколько сегментов имеют сильные повреждения, их заменяют новыми перед началом общей заточки всего комплекта. После установки новых элементов диск обязательно протачивают «как чисто» по наружному диаметру для восстановления идеальной круглости. Это позволяет исключить радиальное биение и гарантирует высокое качество поверхности среза на массивных заготовках. После завершения заточки проверяют состояние заклепочных швов на отсутствие люфтов и деформаций от нагрева.

Разводка - отклонение зубьев в разные стороны относительно плоскости диска. Этот технологический зазор необходим для снижения трения боковых поверхностей пилы о материал и предотвращения заклинивания инструмента. Если разводка выполнена неравномерно, то пилу будет уводить в сторону, а на заготовке появятся глубокие царапины и прижоги.

Перед началом заточки мастер обязательно проверяет величину этого параметра с помощью специальных индикаторных шаблонов. Если обнаружены отклонения, зубья сначала разводят заново с использованием прецизионного инструмента и только потом приступают к шлифовке граней. Тщательная настройка разводки обеспечивает легкий ход пилы и эффективный отвод стружки из зоны резания.

Важно следить за симметрией отклонения левых и правых зубьев, так как малейший перекос вызовет вибрации и ускоренный износ одной стороны диска. Для твердосплавных пил классическая разводка обычно не применяется, так как нужная ширина пропила задается геометрией самих напаек. В этом случае проверяют боковое поднутрение пластин, которое должно обеспечивать свободное движение диска в глубоких резах. Если напайки изношены неравномерно, их геометрию восстанавливают на специальных станках для достижения идеального баланса сил.
