Универсальные заточные станки

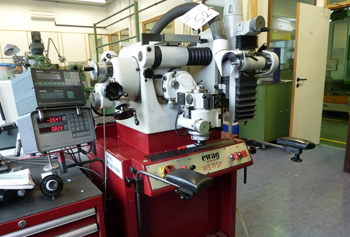

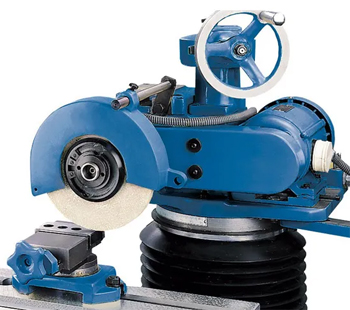

Универсальная заточная головка имеет сложную конструкцию, потому что должна совершать вращение в нескольких плоскостях для обработки разных типов лезвий. Шпиндель монтируют на поворотном основании, которое позволяет наклонять абразивный круг под нужным углом к горизонту или разворачивать его вокруг вертикальной оси.

Фиксация положения происходит через мощные зажимные муфты, которые полностью исключают смещение узла под нагрузкой во время контакта с металлом. Наличие четких лимбов с ценой деления до 0.1 градуса помогает выставлять параметры заточки с высочайшей точностью без использования внешних измерительных приборов. Внутри корпуса устанавливают прецизионные подшипники, которые выдерживают высокие обороты и предотвращают перегрев рабочего вала.

Возможность поворота головки на 360 градусов расширяет технологические границы оборудования, так как заточному кругу открывается доступ к самым сложным участкам фасонных фрез или дисковых ножей. В некоторых моделях шпиндель имеет два выхода для установки кругов разного профиля, что избавляет от необходимости частой смены оснастки. Узел оснащают грузиками для минимизации центробежных сил, потому что вибрации негативно влияют на чистоту поверхности режущей кромки.

Рабочий стол универсального станка обеспечивает перемещение заготовки по трем взаимно перпендикулярным осям для точного позиционирования инструмента. Продольный ход позволяет абразивному кругу обрабатывать поверхность по всей длине, а поперечная подача регулирует глубину врезания в металл.

Вертикальное перемещение стола или заточной колонны необходимо для совмещения оси заготовки с центром шпинделя при использовании оснастки разного размера. Верхняя часть стола часто имеет поворотную конструкцию, которая позволяет затачивать длинные конусные развертки или зенкеры без смещения задней бабки. Использование прецизионных винтовых пар гарантирует плавность движения без рывков.

На поверхности стола нарезают Т-образные пазы, которые служат для жесткого закрепления тисков, делительных головок или специальных приспособлений. Наличие ограничителей хода позволяет настраивать длину перемещения при серийной обработке однотипных деталей, чтобы исключить лишние движения и повысить производительность. Для контроля величины подачи применяют маховики с микроскопической шкалой, где одно деление соответствует перемещению на 0.01 мм или меньше.

Для выполнения внутреннего шлифования на универсальный станок устанавливают дополнительную шпиндельную приставку, которая имеет выносной вал малого диаметра. Это устройство монтируют на основную заточную головку и соединяют с главным приводом через ременную передачу или специальную муфту.

Оснастка позволяет вращать небольшие абразивные камни на скоростях до 20000-30000 об/мин, что необходимо для качественной обработки малых отверстий. Заготовку фиксируют в трехкулачковом патроне поворотной бабки, которая сообщает детали медленное вращение навстречу шлифовальному кругу. Такая схема обеспечивает высокую соосность внутреннего отверстия и наружных поверхностей инструмента при его комплексном восстановлении.

Перенастройка оборудования занимает минимум времени благодаря использованию унифицированных посадочных мест и быстросъемных соединений. Во время работы оператор регулирует глубину захода шпинделя внутрь детали, контролируя процесс по упорам или цифровой индикации. Система охлаждения в этом режиме подает жидкость через тонкие трубки непосредственно в зону контакта, чтобы эффективно вымывать шлам из стесненного пространства.

Быстрая смена абразивных кругов в универсальных станках возможна благодаря применению сменных фланцев и прецизионных зажимных гаек. Вместо прямой установки круга на вал его монтируют на отдельную оправку, которую балансируют заранее вместе с абразивным инструментом. Когда возникает необходимость сменить тип обработки, достаточно открутить один крепежный элемент и снять весь узел в сборе.

Посадочные поверхности шпинделя имеют конусную форму, которая гарантирует идеальное центрование и отсутствие радиального биения после повторной установки. Такая система позволяет переходить от черновой обдирки к финишной доводке за несколько минут без потери точности настройки углов.

Для хранения подготовленных комплектов кругов используют специальные подставки, которые защищают рабочие поверхности от загрязнений и повреждений. Использование ключей с ограничением крутящего момента предотвращает перетяжку резьбы и деформацию алюминиевых фланцев. Конструкция заточной головки обеспечивает легкий доступ к узлу крепления через откидные или быстросъемные защитные кожухи.

Гашение вибраций в универсальных заточных станках происходит за счет массивной чугунной станины и системы регулируемых демпферов. Большая масса основания создает необходимую инерцию, которая препятствует раскачиванию оборудования при обработке тяжелых фрез или длинных ножей. Когда в центрах закрепляют массивную деталь, центр тяжести системы смещается, поэтому станок оснащают широкими опорами с антивибрационными подкладками.

Резиновые или полимерные вставки под ножками поглощают внешние колебания пола и не дают им передаваться на режущую кромку заготовки. Для легких и мелких сверл вибрации гасят путем повышения точности балансировки шпинделя и подбора оптимальной частоты вращения абразивного диска.

Дополнительную стабильность обеспечивают гидродинамические направляющие, в которых масляный слой выполняет роль амортизатора при перемещении стола. Если при обработке возникает резонанс, оператор может изменить массу подвижной части путем установки дополнительных грузов на каретку. Жесткость крепления инструмента в патронах или оправках исключает появление дробления, которое часто возникает при недостаточной фиксации металла.

Система подачи смазочно-охлаждающей жидкости в универсальных станках имеет гибкую конструкцию для подвода струи под любым углом к заготовке. В состав узла входят погружной насос, резервуар с многоступенчатыми фильтрами и сеть шарнирных трубок, которые сохраняют заданное положение под давлением.

Оператор настраивает положение сопел таким образом, чтобы поток эмульсии попадал точно в точку контакта абразива с металлом. Это необходимо для мгновенного отвода тепла и предотвращения термического повреждения режущей кромки, которое часто приводит к потере твердости. В универсальных моделях поддон имеет увеличенную площадь, чтобы собирать брызги при обработке деталей разной длины и формы.

Для работы с мелкими инструментами применяют форсунки с тонкой регулировкой расхода, которые создают мягкий поток без лишнего разбрызгивания. Магнитные уловители внутри бака задерживают стальную пыль, предотвращая ее попадание в насос и преждевременный износ уплотнений. Если станок выполняет сухое шлифование, систему СОЖ можно полностью отключить или заменить на устройство подачи сжатого воздуха.

Ручные механизмы подачи универсальных станков позволяют перемещать рабочие органы с точностью до 0.002-0.005 мм благодаря использованию прецизионных ходовых винтов. Маховики оснащают лимбами большого диаметра, на которых наносят четкую разметку с мелким шагом для удобства визуального контроля.

Применение безлюфтовых гаек из антифрикционной бронзы гарантирует мгновенную реакцию стола на поворот рукоятки без мертвых ходов. Это важно при выполнении финишных операций, когда нужно снять тончайший слой металла для получения зеркального блеска лезвия. Тонкая настройка подачи обеспечивает повторяемость размеров при серийной заточке, так как механизмы сохраняют стабильность характеристик под нагрузкой.

Для исключения ошибок оператора маховики часто имеют функцию микроподачи, которая включается через дополнительный редуктор с большим передаточным отношением. Один полный оборот такой рукоятки перемещает суппорт всего на несколько микрон, что позволяет очень деликатно подводить круг к хрупким кромкам. Направляющие качения снижают усилие сдвига до минимума, поэтому перемещение происходит плавно даже при минимальном воздействии на штурвал.

Задняя бабка необходима для фиксации длинных инструментов в центрах, что гарантирует идеальную соосность и отсутствие радиального биения при заточке. Этот узел монтируют на рабочем столе и перемещают вдоль пазов в зависимости от длины обрабатываемой детали. Внутри бабки располагают пиноль с вращающимся или неподвижным центром, который поджимает торец фрезы или развертки с заданным усилием.

Использование центров исключает прогиб тонкого полотна под давлением абразивного круга и позволяет обрабатывать цилиндрические поверхности с высокой точностью. Такая схема крепления является классической для восстановления геометрии разверток, зенкеров и длинных хвостовиков специального сверлильного инструмента.

Верхняя часть корпуса задней бабки часто имеет механизм поперечного смещения для компенсации конусности или создания намеренного уклона при заточке. Рычажный или винтовой зажим пиноли обеспечивает быструю установку и снятие заготовки без лишних усилий со стороны человека. Наличие сменных наконечников позволяет работать с деталями разной формы: от плоских торцов до конусных отверстий малого радиуса.

Делительные диски используют для точного поворота заготовки на определенный угол при заточке многолезвийного инструмента, такого как фрезы или развертки. Диск крепят на шпинделе делительной головки, и он имеет несколько рядов отверстий, которые соответствуют разному количеству зубьев.

Подпружиненный фиксатор входит в нужное отверстие, жестко блокируя вращение заготовки в момент контакта с абразивным кругом. Это гарантирует, что каждый зуб будет обработан абсолютно одинаково, и это исключает дисбаланс инструмента во время его работы на фрезерном станке. Система позволяет выполнять деление на любое число частей, от 2 до 100 и более, без использования сложных расчетов и специального программного обеспечения.

Применение делительных дисков обеспечивает высокую повторяемость результатов, так как механический упор исключает ошибки из-за невнимательности оператора. Поверхность дисков проходит закалку для защиты от износа при частом контакте с фиксатором, что сохраняет точность деления на десятилетия. Для заточки спиральных зубьев делительную головку соединяют с ходовым винтом стола через систему сменных шестерен. В этом случае инструмент вращается синхронно с продольным перемещением, формируя правильную винтовую линию режущей кромки.

Выносные высокоскоростные головки расширяют возможности станка, позволяя эффективно затачивать мелкие сверла и фрезы диаметром до 3-5 мм. Основной шпиндель универсального оборудования обычно имеет ограничение по оборотам, которое недостаточно для качественной работы абразивных кругов малого размера.

Дополнительная головка оснащается собственным компактным двигателем или приводом от основного вала, который разгоняет инструмент до 40000-60000 об/мин. Это обеспечивает необходимую линейную скорость резания для алмазных боров, гарантируя чистую поверхность без сколов и заусенцев. Компактные размеры узла позволяют устанавливать его под любым углом.

Монтаж такой головки производят на штатное место заточной бабки, что сохраняет возможность использования всех настроек углов и подач станка. Внутри узла применяют керамические подшипники, которые не боятся нагрева и обладают минимальной тепловой деформацией при длительной работе. Использование высокоскоростной оснастки снижает механическую нагрузку на заготовку, предотвращая поломку тонких лезвий под давлением абразива.

Станина универсального заточного станка представляет собой сложную коробчатую отливку, которая должна обеспечивать высокую жесткость при минимальных габаритах. В отличие от узкоспециализированных машин база универсала имеет развитую систему опорных площадок для установки самого разного навесного оборудования.

Внутренние ребра жесткости располагают таким образом, чтобы они эффективно гасили крутильные нагрузки, возникающие при крайних положениях рабочего стола. Нижняя часть корпуса часто содержит ниши для размещения электрооборудования и бака с насосом СОЖ, что делает станок компактным и удобным для перемещения.

На верхней плоскости станины монтируют колонну заточной головки, которая может перемещаться вверх и вниз по массивным направляющим. Конструкция предусматривает наличие защитных телескопических кожухов или гофр, которые закрывают прецизионные узлы от попадания абразивного шлама и искр. Поверхности основания проходят шлифовку с высокой плоскостностью, что гарантирует правильное взаимодействие всех подвижных кареток и суппортов.

Защита внутренних механизмов универсального станка требует комплексного подхода из-за сочетания металлической пыли и агрессивной смазочно-охлаждающей жидкости. Направляющие стола и суппортов закрывают стальными или полимерными щитками, которые предотвращают попадание твердых частиц абразива в зону трения.

При перемещении узлов специальные скребки-сальники очищают поверхности от налета, оставляя лишь тонкую масляную пленку для плавного скольжения. Подшипниковые узлы шпинделей оснащают бесконтактными лабиринтными уплотнениями, которые создают воздушный барьер для мелкой взвеси и влаги. Это исключает возникновение коррозии и абразивного износа прецизионных деталей внутри корпуса заточной головки.

Для сбора сухого шлама используют мощные вытяжные устройства с гибкими воздуховодами, которые располагают максимально близко к зоне контакта круга с металлом. Если заточка происходит с подачей эмульсии, система наклонных лотков и желобов направляет отработанную жидкость обратно в резервуар через сетчатые фильтры. Магнитные пробки в сливных отверстиях задерживают стальную стружку, предотвращая ее циркуляцию по кругу и засорение форсунок.
