Зубофрезерная обработка

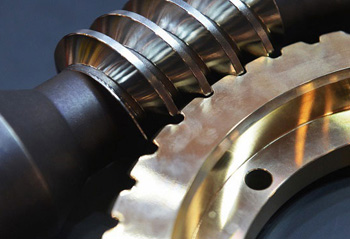

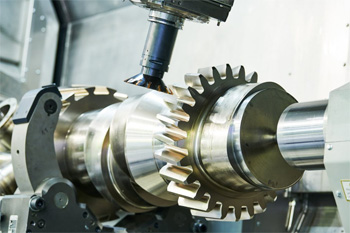

Зубофрезерование - непрерывный процесс, в котором инструмент постоянно находится в контакте с металлом. При долблении или строгании много времени тратится на обратные холостые ходы инструмента, когда резание не происходит. Фреза же имеет большое количество зубьев по окружности, которые поочередно снимают стружку без остановок. Это позволяет работать на гораздо более высоких скоростях подачи и сокращать цикл обработки одной детали в несколько раз.

Кроме того, вращательное движение фрезы легче сбалансировать, что позволяет избегать сильных вибраций на высоких оборотах. Это дает возможность использовать твердосплавные пластины, которые крайне чувствительны к ударам, характерным для строгания.

Скорость удаления металла при фрезеровании на мощных современных центрах может достигать 500 куб.см в минуту. Такая эффективность делает технологию базовой для любого крупного машиностроительного завода. Выбор фрезерования оправдан всегда, когда форма детали позволяет инструменту беспрепятственно пройти через весь венец.

Твердосплавный инструмент позволяет выполнять нарезку зубьев без подачи масла или эмульсии, потому что он сохраняет высокую твердость при нагреве до +1000℃. Когда используют этот метод, стружка забирает до 80% тепловой энергии и мгновенно покидает зону контакта. Заготовка при таком режиме не успевает расшириться, поэтому точность размеров остается стабильной даже при массовом производстве.

Отказ от смазочно-охлаждающих жидкостей снижает затраты предприятия на закупку химикатов и их последующую дорогую утилизацию. Скорость резания при сухом способе возрастает в 3-4 раза, что сокращает цикл изготовления одной шестерни до нескольких минут.

Металлическая крошка после такой обработки остается чистой и не требует дополнительной промывки перед отправкой на переплавку. На поверхность фрезы наносят многослойные покрытия на основе нитрида алюминия, которые выполняют роль теплового барьера. Когда в цехе нет масляного тумана, условия труда становятся безопаснее и чище. Инструмент не испытывает термических ударов, которые возникают при неравномерном орошении кромок жидкостью. Метод сухого резания подходит для работы с заготовками из чугуна или закаленной стали.

В процессе работы зубья фрезы изнашиваются неравномерно, потому что основная нагрузка приходится на кромки, которые первыми входят в металл. Чтобы продлить срок службы дорогого инструмента, его периодически сдвигают вдоль оси шпинделя на определенное расстояние.

Этот процесс называют шифтингом, и он позволяет задействовать в резании новые, еще острые участки витка. Когда фрезу перемещают по заранее заданной программе, износ распределяется по всей длине режущей части. Такой подход увеличивает ресурс оснастки в 5-7 раз и гарантирует постоянное качество поверхности зацепления.

Автоматика станка с ЧПУ рассчитывает величину смещения после нарезания каждого колеса или через определенное количество пройденных метров. Если пренебречь этой операцией, инструмент быстро затупится в одном месте и начнет портить профиль зуба. Когда фреза проходит полный цикл шифтинга от одного края к другому, ее отправляют на переточку. Метод осевого сдвига исключает частые остановки оборудования для смены инструмента в середине смены.

При встречном методе фреза вращается против направления подачи, поэтому зуб инструмента начинает врезаться в металл с минимальной толщины стружки. Процесс сопровождается сильным трением и быстрым нагревом, так как кромка скользит по поверхности заготовки до момента полного внедрения.

Когда выбирают попутное фрезерование, инструмент движется в ту же сторону, что и подача, и сразу берет максимальный слой металла. Этот способ значительно снижает нагрузку на режущую кромку и уменьшает шероховатость стенок зуба. Попутное резание требует высокой жесткости станка и отсутствия люфтов в механизмах перемещения стола.

Встречный способ чаще применяют для черновой обработки заготовок с коркой после литья или поковки. Когда инструмент заходит снизу, он не боится твердых включений на поверхности и меньше выкрашивается. Попутный метод выбирают для финишных операций, потому что он обеспечивает чистоту профиля по 6-7 классу точности. При таком режиме силы резания прижимают деталь к столу, что гасит вибрации и улучшает геометрию венца.

Фреза с протуберанцем имеет небольшие выступы на вершинах зубьев, которые подрезают основание впадины шестерни. Этот процесс создает специальное углубление в ножке зуба, которое необходимо для последующей шлифовки или хонингования.

Когда деталь проходит термическую обработку, на ее поверхности образуется слой окалины и возникают небольшие поводки. Наличие поднутрения позволяет шлифовальному кругу свободно выходить из зоны резания без риска задеть дно впадины. Такой метод исключает появление опасных уступов, которые могут стать причиной усталостного разрушения металла под нагрузкой.

Использование протуберанца гарантирует, что активный профиль зуба будет полностью обработан абразивом без образования ступенек. Когда инструмент формирует такую геометрию на стадии нарезки, сокращается время финишной отделки детали. Профиль поднутрения рассчитывают так, чтобы он не ослаблял сечение зуба у самого основания. Этот тип инструмента незаменим при изготовлении высоконагруженных передач для авиации и тяжелого транспорта.

Многозаходные фрезы имеют несколько параллельных витков режущих кромок, что позволяет нарезать несколько зубьев шестерни за один оборот инструмента. Когда используют двухзаходную или трехзаходную фрезу, производительность станка возрастает пропорционально количеству заходов.

Этот метод выбирают для черновой обдирки металла на крупных колесах, где нужно быстро удалить большой объем материала. Однако точность при таком способе ниже из-за сложности синхронизации всех витков и повышенных вибраций. Многозаходный инструмент требует мощных приводов и очень жесткой фиксации заготовки.

На чистовых операциях такие фрезы применяют редко, так как ошибки шага зацепления могут превысить допустимые нормы. Когда деталь проходит черновой этап, на ней оставляют увеличенный припуск для последующей доводки однозаходным инструментом. Применение многозаходных схем сокращает время работы оборудования на 40-50%, что выгодно при крупносерийном выпуске продукции.

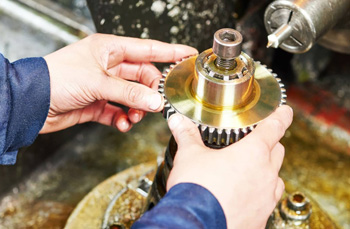

Для нарезания звездочек цепных передач или деталей со шлицами используют червячные фрезы со специальным профилем. Профиль зуба в этом случае не подчиняется закону эвольвенты, поэтому инструмент проектируют под конкретную форму впадины.

Процесс обкатки остается таким же, как и при нарезке шестерен, но геометрия кромок для резки учитывает шаг цепи или стандарты шлицевого соединения. Метод позволяет получать детали со сложным контуром за один проход с высокой точностью расположения всех элементов. Такая технология заменяет долгое долбление или дорогое протягивание на универсальных станках.

Когда фрезеруют зубья для приводных ремней, используют инструмент с полукруглым или трапецеидальным профилем. Станок обеспечивает синхронное вращение заготовки и фрезы, что гарантирует идеальное совпадение шага по всей окружности. Метод обкатки исключает ошибки деления, которые часто возникают при использовании дисковых фрез. Качественная обработка неэвольвентных поверхностей продлевает срок службы ремней и цепей за счет отсутствия задиров и острых кромок.

Фрезы из твердого сплава выбирают для обработки заготовок с твердостью более 40 HRC или при скоростном нарезании мягких сталей. Быстрорежущая сталь Р6М5 начинает терять свои свойства уже при +600℃, что ограничивает темпы производства. Твердый сплав сохраняет остроту кромок в условиях экстремального нагрева и позволяет увеличить подачу в несколько раз.

Этот материал обладает высокой жесткостью, поэтому инструмент меньше отжимается от металла при глубоких проходах. Применение монолитных или сборных твердосплавных фрез оправдано в автомобильной промышленности и при выпуске крупных серий шестерен.

Хрупкость твердого сплава требует отсутствия вибраций и ударных нагрузок, поэтому станок должен быть в идеальном состоянии. Когда нарезают зубья на деталях из нержавеющей стали, этот материал становится единственным вариантом для получения качественной поверхности. Цена такого инструмента выше, но она окупается за счет огромного ресурса между переточками. Быстрорежущую сталь оставляют для единичных заказов или для обработки заготовок с нестабильным припуском.

Радиальную подачу используют для быстрого внедрения фрезы в металл на полную глубину зуба при неподвижном осевом суппорте. Инструмент движется перпендикулярно оси заготовки, пока межосевое расстояние не достигнет расчетного значения.

Этот метод сокращает время врезания, но создает повышенные нагрузки на шпиндель и подшипники станка. Когда фреза достигает нужной точки, включается осевая подача и происходит формирование венца по всей ширине. Такой способ эффективен при нарезании шестерен с малым и средним модулем из легкообрабатываемых материалов.

Осевое врезание предполагает вход инструмента в заготовку под углом или по касательной при одновременном движении вдоль оси. Технология обеспечивает более плавный рост сил резания и снижает риск поломки зубьев фрезы в начале цикла. Когда работают с массивными колесами или прочными сплавами, выбирают именно эту схему для защиты оборудования от перегрузок. Процесс занимает чуть больше времени, но гарантирует отсутствие прижогов и микротрещин на торце шестерни.

Нарезание зубьев с модулем менее 0.5 мм требует использования высокооборотных шпинделей и уникального инструмента с микронной точностью. Заготовки для таких деталей часто имеют малый диаметр, поэтому их крепят в цанговых зажимах для исключения биения. Фрезы изготавливают из мелкозернистого твердого сплава, который позволяет получить идеально острые кромки без сколов.

Процесс ведут при обильном заливе зоны резания легким маслом для удаления мельчайшей стружки и пыли. Любая вибрация при работе с мелкими деталями мгновенно ведет к браку и искажению профиля. Точность шага в мелкомодульных передачах проверяют под микроскопом или на оптических проекторах с большим увеличением.

Когда изготавливают шестерни для медицинских приборов или часов, требования к шероховатости поверхности становятся экстремальными. После фрезерования детали часто подвергают электрохимической полировке для удаления микроскопических заусенцев.

Радиальное биение заготовки при ее установке в станок - главная причина появления ошибок в шаге зубьев. Если центр диска смещен относительно оси вращения шпинделя хотя бы на 0.05 мм, шестерня будет иметь неравномерный зазор при работе. Это вызовет вибрации и быстрый износ подшипников во всем механизме.

Для исключения брака посадку проверяют индикатором в двух плоскостях перед началом процесса резания. Оправки для крепления должны иметь идеальную чистоту и высокую жесткость для предотвращения прогиба под действием сил фрезерования.

Когда работают с крупными колесами, используют дополнительные прижимы и упоры для фиксации заготовки по всему периметру. Даже микроскопическое смещение металла во время прохода фрезы приведет к искажению эвольвентного профиля. После затяжки крепежных элементов контроль биения проводят повторно, так как перекос может возникнуть в момент фиксации. Подготовка базы позволяет получать детали 6-го и 7-го классов точности без дополнительной доводки.

Зубофрезерование звездочек выполняют специальными фрезами, профиль которых соответствует форме ролика цепи. В отличие от шестерен, зубья звездочки имеют вогнутую поверхность и специфическую геометрию вершины. Процесс ведут методом обката, когда инструмент и заготовка вращаются по жесткой кинематической схеме.

Важно точно выдержать шаг между зубьями, так как даже малейшее отклонение приведет к скачкам цепи и ее быстрому растяжению. Материал для звездочек часто выбирают с учетом последующей закалки токами высокой частоты.

Точность изготовления звездочки определяет долговечность всего цепного привода и уровень шума при работе. Когда нарезают зубья на деталях большого диаметра, используют мощные станки с горизонтальным расположением шпинделя. Чистота поверхности впадин должна быть высокой для снижения трения при контакте с элементами цепи. После фрезерования проводят контроль диаметра по роликам, чтобы подтвердить правильность настройки оборудования.

Для мониторинга состояния инструмента используют системы контроля мощности и датчики акустической эмиссии. Когда режущая кромка затупляется, сила трения возрастает и станок потребляет больше электроэнергии для поддержания оборотов. Электроника фиксирует этот скачок и подает сигнал оператору о необходимости замены или смещения фрезы.

Также следят за изменением цвета стружки: появление синего оттенка говорит о критическом перегреве металла в зоне резания. Современные лазерные датчики позволяют замерять геометрию зуба фрезы прямо в процессе работы на паузах.

Визуальный осмотр через защитное стекло позволяет заметить налипание металла на канавки инструмента. Если стружка перестает быть рассыпчатой и образует комки, это признак потери остроты кромок. Регулярный контроль предотвращает поломку фрезы и исключает появление бракованных деталей в партии. Когда работают с дорогими твердосплавными моделями, замену проводят превентивно по счетчику пройденных метров реза.
