Зубострогальная обработка

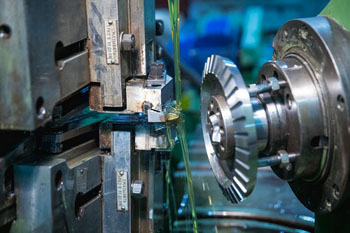

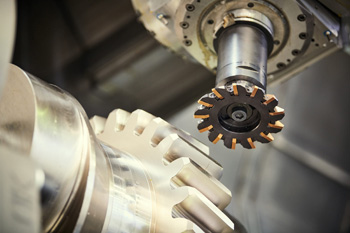

Технология зубострогания основана на методе обкатки, который воспроизводит работу пары шестерен в реальном механизме. Два резца двигаются возвратно-поступательно по направлению к вершине воображаемого конуса и поочередно снимают слой металла. Такое движение позволяет сформировать точный профиль зуба, ширина которого плавно падает к центру заготовки.

Метод обеспечивает высокую точность зацепления, так как инструмент имитирует контакт с поверхностью плоского производящего колеса. Этот подход применяют при изготовлении передач для дифференциалов автомобилей и мощных приводов промышленного оборудования.

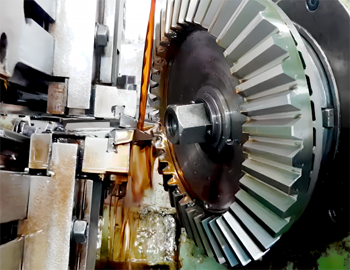

Конструкция станка позволяет настраивать углы наклона направляющих в широком диапазоне значений. Когда работают с коническими заготовками, резцы проходят вдоль боковых граней и формируют правильную геометрию впадин. Использование прямолинейного хода инструмента исключает искажения, которые часто возникают при использовании дисковых фрез. После завершения строгания зубья имеют равномерную толщину и правильное расположение относительно оси вращения.

Применение двух резцов в одном рабочем цикле значительно повышает производительность зубострогального оборудования. Инструменты устанавливают в суппорты так, чтобы они обрабатывали сразу обе стороны одного зуба или две соседние впадины. Такое расположение уравновешивает силы резания и исключает отжатие заготовки от оси шпинделя во время прохода.

Когда нагрузка распределяется симметрично, точность геометрических параметров возрастает на 20-30%. Метод позволяет сократить время на нарезание одного колеса вдвое по сравнению со схемами с одним рабочим органом.

Движение резцов синхронизируют через кривошипно-шатунный механизм, который обеспечивает плавность хода и отсутствие рывков. Когда один резец совершает рабочий ход к центру, второй возвращается в исходное положение для очистки от стружки. Эта схема работы предотвращает перегрев инструмента и способствует стабильному отводу тепла из зоны контакта. Постоянство нагрузки на станину станка снижает риск появления вибраций и шероховатости на поверхности металла.

Резцы для строгания зубьев имеют простую прямоугольную или трапециевидную форму, так как сложный профиль зуба получается за счет обкатки. Режущую кромку затачивают под углом, который соответствует углу давления в зацеплении, обычно это 20℃.

Инструмент изготавливают из быстрорежущей стали с добавлением кобальта для повышения стойкости к периодическим ударам. Переднюю поверхность резца полируют до зеркального блеска, чтобы стружка свободно сходила и не налипала на металл. Правильная геометрия заточки обеспечивает чистоту поверхности и точность эвольвентной кривой.

Когда нарезают зубья на крупных заготовках, размеры резцов выбирают исходя из ширины впадины в ее самой узкой части. Инструмент должен свободно проходить через канал, не касаясь соседних зубьев при обратном ходе суппорта. При износе резцы перешлифовывают по передней грани, что позволяет использовать их многократно до полной выработки ресурса. Для сохранения расчетных зазоров в кинематической цепи станка толщину инструмента контролируют микрометром.

Люлька - поворотный узел станка, на котором размещают суппорты с резцами для имитации вращения производящего колеса. В процессе работы заготовку и люльку вращают синхронно через систему прецизионных зубчатых передач или сервоприводов. Такое движение заставляет резцы огибать тело заготовки и формировать правильный профиль зуба в пространстве.

Точность этого механизма напрямую определяет качество зацепления и отсутствие ошибок в шаге между зубьями. Любое биение в опорах люльки приведет к искажению геометрии и появлению шума при работе редуктора.

Настройку люльки проводят с помощью сменных шестерен или через программное обеспечение станка с ЧПУ. Когда задают параметры конуса, учитывают межосевое расстояние и угол пересечения валов будущей передачи. Жесткая фиксация узла в рабочем положении исключает его смещение под действием сил резания при глубоких проходах.

В современных станках за положением люльки следят электронные датчики с разрешением до 0.001°. Использование этого сложного узла позволяет нарезать конические колеса с высокой степенью точности без использования специальных фасонных инструментов.

Для обработки шестерен диаметром до 5 м используют тяжелые зубострогальные станки с мощными гидравлическими приводами. Массивная станина таких агрегатов эффективно гасит удары, которые возникают при врезании резцов в металл большого модуля. Вес заготовки может достигать нескольких тонн, поэтому ее крепят на планшайбе с дополнительными опорами для исключения прогиба.

Процесс нарезания ведут на пониженных скоростях, чтобы обеспечить качественный отвод стружки и тепла из глубоких впадин. Строгание на таких масштабах остается самым надежным способом получения правильного профиля.

Длина хода резцов на крупных станках может превышать 500 мм, что требует высокой жесткости направляющих ползуна. Когда работают с массивными заготовками, время на установку и выверку детали сопоставимо с временем самой обработки. Чтобы избежать деформации металла от собственного веса, используют специальные домкраты и кондукторы. После каждого прохода проверяют температуру заготовки, чтобы исключить тепловые погрешности размеров.

При горизонтальном строгании стружка падает вниз под действием силы тяжести, что облегчает ее удаление из рабочей зоны. Наклонные поверхности станины направляют металлические отходы в специальный конвейер или накопительный бункер.

Чтобы мелкие частицы не скапливались во впадинах зуба, зону резания обильно поливают эмульсией под давлением. Поток жидкости смывает опилки и предотвращает их попадание под режущую кромку резца при следующем ходе. Чистота поверхности заготовки зависит от эффективности работы системы фильтрации смазочного состава.

Если стружка имеет вязкую структуру и образует длинные ленты, используют резцы со встроенными стружколомами. Это превращает металл в мелкую крошку, которая легче перемещается по желобам станка. При обработке чугуна образуется мелкая пыль, поэтому оборудование оснащают защитными кожухами и системами аспирации. Регулярная очистка внутренних полостей станка предотвращает заклинивание подвижных узлов и продлевает ресурс направляющих.

Износ инструмента определяют по изменению шероховатости поверхности и появлению характерного звука при резании. Когда кромка тупится, нагрузка на приводы станка возрастает, что фиксируют по показаниям амперметра.

На современных станках используют лазерные или контактные датчики для замера геометрии резца без его снятия с суппорта. Если отклонение превышает 0.05 мм, систему останавливают для замены или переточки инструмента. Своевременное обнаружение износа предотвращает появление задиров на металле и исключает риск поломки резца.

Визуальный осмотр кромок проводят через определенные интервалы времени, которые указали в технологической карте. Признаком критического износа считают появление блестящих полосок на задней поверхности резца или выкрашивание углов. Если продолжать работу затупленным инструментом, заготовка начнет нагреваться, что приведет к искажению размеров. Качество заточки проверяют под микроскопом для подтверждения отсутствия микротрещин в быстрорежущей стали.

Черновое строгание предназначено для быстрого удаления основного объема металла и формирования предварительного профиля впадины. На этом этапе устанавливают максимальную глубину подачи и высокую скорость перемещения резцов. Главная задача - подготовить заготовку к финишным операциям с сохранением небольшого припуска около 0.5 мм на каждую сторону зуба.

После черновой обработки поверхность имеет высокую шероховатость и следы от мощных проходов инструмента. Этот этап позволяет снять внутренние напряжения в поковке перед окончательной доводкой геометрии.

Чистовое строгание выполняют на умеренных режимах с минимальной подачей для получения гладкой поверхности и точного размера. Резцы снимают тончайшую стружку, что минимизирует деформацию инструмента и заготовки под нагрузкой. На этой стадии окончательно формируют эвольвентный профиль и выдерживают шаг зацепления в пределах заданного квалитета точности. Чистовой проход исключает появление микротрещин и подготавливает деталь к последующей закалке или шлифовке.

Направляющие ползуна работают в условиях высоких динамических нагрузок и постоянного изменения направления движения. Для снижения трения используют автоматические системы импульсной смазки, которые подают масло через равные промежутки времени.

Состав распределяют по поверхности через сеть каналов, что гарантирует наличие масляной пленки даже при экстремальных скоростях. Смазка не только уменьшает износ металла, но и отводит тепло, которое возникает при интенсивном трении скольжения. Качественное масло предотвращает появление рывков и обеспечивает плавность перемещения суппортов.

Состояние защитных скребков на концах ползуна имеет огромное значение, так как они удаляют стружку и пыль с рабочих поверхностей. Если грязь попадет в зазор между направляющими, на металле появятся глубокие задиры, которые нарушат точность хода. Для контроля давления в системе смазки устанавливают датчики, которые блокируют работу станка при падении уровня масла. Регулярная замена фильтров в гидравлической системе обеспечивает чистоту смазочного состава и долговечность узлов.

Метод строгания отличается прерывистым характером резания, что позволяет инструменту и заготовке остывать во время обратного хода. В отличие от шлифования, где контакт с абразивом происходит постоянно, резцы зубострогального станка находятся в металле лишь половину рабочего цикла. За это время температура не успевает достичь критических значений, которые вызывают структурные изменения в стали.

Стружка при строгании имеет большую толщину и забирает с собой до 80% выделяемого тепла. Это защищает поверхность зуба от появления зон закалки и микротрещин. Обильное охлаждение зоны резания эмульсией также способствует поддержанию стабильной температуры процесса. Жидкость мгновенно испаряется в точке контакта, забирая энергию и предотвращая перегрев тонких кромок. Низкие скорости резания по сравнению с фрезерованием дополнительно снижают термическую нагрузку на заготовку.

Благодаря отсутствию прижогов зубострогание часто выбирают для обработки деталей, которые чувствительны к перегреву. Результат обработки сохраняет исходные механические свойства металла, что важно для долговечности нагруженных передач.

Нарезание криволинейных зубьев требует сложной настройки кинематики станка для совмещения вращения заготовки с движением инструмента по дуге. Направляющие ползуна устанавливают под углом к образующей конуса, который соответствует наклону спирали будущего зацепления.

Механизм обкатки дополняют гитарой сменных шестерен или программируют дополнительные координаты в системе ЧПУ. Это обеспечивает плавный разворот профиля вдоль винтовой линии без искажения эвольвентной формы. Косые зубья входят в контакт постепенно, что делает работу передачи тихой и плавной.

При настройке учитывают направление наклона зуба: левое или правое, что определяет порядок установки резцов в суппорты. Точность взаимного расположения осей шпинделя и люльки проверяют с помощью эталонных оправок перед началом работ. Применение современных вычислительных систем позволяет быстро рассчитывать параметры наладки для любых нестандартных углов спирали. После нарезания первой детали в партии проводят обязательный контроль пятна контакта на обкаточном стенде.

Зубострогание позволяет стабильно получать детали по 7-8 классу точности, что соответствует требованиям большинства отраслей машиностроения. Погрешность шага зацепления на колесах среднего диаметра не превышает 0.02 мм, что гарантирует плавность вращения.

Для достижения таких показателей оборудование должно находиться в идеальном техническом состоянии без люфтов в делительной паре. На точность сильно влияет качество центровки заготовки и жесткость ее крепления на шпинделе станка. Использование прецизионных датчиков положения в системах ЧПУ позволяет сузить поле допусков до 6-го класса.

Контроль шага проводят с помощью накладных зубомеров или на стационарных измерительных машинах в термоконстантных помещениях. Если в процессе замера обнаруживают накопленную ошибку, в настройки делительного механизма вносят корректировки. Стабильность размеров в партии деталей обеспечивают за счет автоматической компенсации износа резцов. Профессиональное строгание зубьев исключает необходимость долгой притирки шестерен при сборке готовых узлов.
