Зубозакругляющая обработка

Закругление торцов обеспечивает плавный вход шестерен в зацепление при их перемещении вдоль вала. Острые края без специальной отделки мешают быстрому сопряжению деталей и вызывают сильные удары металла о металл.

Когда торцы имеют радиусную форму, они плавно направляют зуб в свободную впадину сопряженного колеса. Такая геометрия исключает повреждение кромок и защищает механизм от преждевременного износа при высоких нагрузках. На закругленных участках не появляются концентраторы напряжений, которые часто провоцируют поломку всей передачи.

Процесс обработки делает переключение скоростей тихим и легким для водителя машины. Если закругление выполнили некачественно, оператор будет чувствовать сопротивление на рычаге и слышать характерный скрежет. В современных автомобилях эту операцию проводят для каждой шестерни, которая участвует в активном переключении. Результат достигают на специализированных станках, которые выдерживают заданную кривизну профиля с точностью до 0.05 мм.

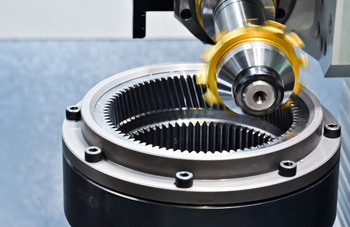

Пальцевые фрезы имеют небольшой диаметр и высокую скорость вращения, что позволяет обрабатывать даже труднодоступные участки венца. Инструмент движется по сложной траектории и создает идеальный радиус на внешних или внутренних зубьях.

Когда используют такую оснастку, получают возможность настраивать форму закругления под конкретные требования чертежа. Этот метод подходит для работы с шестернями разного модуля, так как фрезу легко заменить на нужный типоразмер. Гибкость настройки оборудования позволяет выполнять как серийные, так и единичные заказы с высокой точностью.

Применение пальцевых фрез исключает появление задиров и прижогов на поверхности металла. Процесс резания происходит плавно, а стружка эффективно выходит из зоны контакта благодаря спиральным канавкам инструмента. Если обрабатывают внутренние зубья муфт, фреза проникает в полость и формирует закругление без риска повреждения стенок заготовки. Высокая жесткость шпинделя станка гарантирует отсутствие вибраций во время прохода кромки.

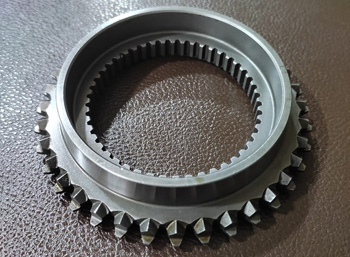

Форму в виде домика или крыши создают с помощью чашечных фрез, которые имеют прямую режущую кромку. Инструмент устанавливают под углом к оси зуба и снимают металл одновременно с двух сторон.

Такая геометрия идеально подходит для кулачковых муфт и шестерен, которые должны входить в контакт на высоких оборотах. Острый гребень в центре торца служит направляющим элементом и мгновенно совмещает детали при осевом сдвиге. Метод отличается высокой производительностью, потому что обработка одного зуба занимает всего несколько секунд.

Станок автоматически поворачивает заготовку на один шаг после каждого цикла движения фрезы. Когда все зубья проходят через этот процесс, торец приобретает симметричный и аккуратный вид. Настройку оборудования проводят по эталонной детали, чтобы исключить смещение вершины «крыши» относительно оси симметрии. Если угол заточки выбрали правильно, деталь работает без рывков и лишнего шума.

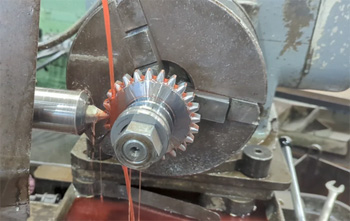

Подача смазочно-охлаждающей жидкости предотвращает перегрев тонких кромок зуба во время скоростного фрезерования. Когда инструмент снимает слой металла, температура в точке контакта резко возрастает и может изменить структуру сплава. Если не использовать охлаждение, на торцах появятся микроскопические трещины или зоны закалки, которые приведут к выкрашиванию зуба.

Эмульсия эффективно отводит тепло и смазывает поверхность, что снижает трение и износ фрезы. Состав подают под давлением, чтобы он проникал в самые узкие места между зубьями. Жидкость также вымывает мелкую стружку, которая может поцарапать зеркальную поверхность закругления. Когда зона обработки остается чистой, качество реза значительно возрастает и исключает необходимость финишной шлифовки.

Регулярная фильтрация масла убирает металлические частицы и сохраняет свойства состава на долгое время. Охлаждение становится обязательным условием при обработке легированных и нержавеющих сталей.

Перед началом зубозакругления на торцах обязательно оставляют припуск или делают предварительную фаску. Ширина этого участка должна составлять два модуля зацепления, чтобы инструмент имел достаточный запас материала для формирования радиуса.

Если припуск будет слишком маленьким, фреза не сможет создать полный профиль и закругление получится несимметричным. Запас металла позволяет компенсировать погрешности установки и биение патрона. Подготовка торца гарантирует получение плавной линии перехода от зуба к радиусу.

Когда выполняют зубофрезерование, на кромках часто остаются крупные заусенцы, которые нужно удалить перед финишной операцией. Если проигнорировать этот этап, частицы металла попадут под фрезу и вызовут вибрацию оборудования. Чистая и ровная фаска обеспечивает стабильное врезание инструмента и повышает точность обработки каждого зуба. Когда геометрия заготовки соответствует норме, процесс закругления проходит быстро и без сбоев.

При работе с косозубыми шестернями фаску и закругление делают только со стороны острой кромки зуба. Особенности геометрии спирали таковы, что тупая кромка не участвует в первичном контакте и не требует сложной отделки.

Фрезу устанавливают под углом, который соответствует наклону зуба, что требует сложной настройки суппорта станка. Если ошибиться с параметрами, радиус сместится и зацепление будет работать с сильным гулом. Когда выполняют операцию на станке с ЧПУ, программа учитывает все углы и автоматически корректирует движение шпинделя.

Процесс требует высокой квалификации, так как асимметрия зуба усложняет контроль точности. Мастер проверяет положение закругления с помощью специальных шаблонов, которые плотно прилегают к профилю. Использование пальцевых фрез позволяет плавно обходить винтовую линию и создавать аккуратный переход. Если косозубое колесо имеет большой диаметр, обработку ведут в несколько проходов для получения нужной чистоты поверхности.

Закругление зубьев после закалки возможно, но оно требует применения инструмента из эльбора или твердых сплавов. Обычные быстрорежущие фрезы не могут резать металл с твердостью выше 50 HRC, так как они мгновенно тупятся и теряют форму.

Процесс ведут на сниженных оборотах с обильным охлаждением масляными составами для предотвращения сколов. Если деталь имеет цементированный слой, обработка становится еще сложнее из-за неравномерной плотности материала. Такую технологию выбирают только в исключительных случаях, когда нужно исправить дефекты после деформации в печи.

Обычно закругление выполняют до закалки, когда сталь остается пластичной и легко поддается резанию. После термообработки проводят лишь легкую доводку или притирку, чтобы убрать окалину и мелкие неровности. Если чертеж требует высокой точности торца на каленой детали, используют электроэрозионный метод или шлифовку. Твердосплавный инструмент позволяет получать качественный радиус, но стоимость такой операции возрастает в несколько раз.

Для зубчатых колес с модулем более 10 мм используют мощные трехзубые пальцевые фрезы. Такой инструмент выдерживает огромные осевые нагрузки и позволяет снимать большой объем металла за один проход.

Обработку ведут на тяжелых зубозакругляющих станках с массивной станиной, которая гасит возникающие вибрации. Когда модуль велик, радиус закругления тоже увеличивают для сохранения пропорций зуба и обеспечения надежного входа в контакт. Для исключения малейших смещений процесс требует надежной фиксации заготовки в патроне или на планшайбе.

При работе с крупными деталями часто применяют метод деления, когда фреза обрабатывает каждую сторону зуба последовательно. Это дает возможность контролировать симметрию и чистоту поверхности на каждом этапе. Если шестерня имеет большой вес, станок оснащают дополнительными опорами для поддержки вала. Закругление на крупных модулях необходимо для защиты кромок от выкрашивания при передаче больших крутящих моментов.

Удаление заусенцев исключает попадание острой металлической крошки в систему смазки и предотвращает быстрый износ подшипников. Острые обрывки металла на кромках зубьев могут отломиться при первом же запуске редуктора и вызвать задиры на зеркальной поверхности зацепления. Заусенцы также мешают точной установке фрезы для закругления, что приводит к браку и отклонению от заданных размеров.

Эту операцию выполняют на специальных станках с использованием абразивных кругов или металлических щеток. Если заусенцы убирают механическим способом, поверхность становится гладкой и готовой к последующей химико-термической обработке.

В процессе закалки мелкие частицы могут привариться к основному металлу, что создаст серьезные проблемы при монтаже узла. Применение автоматических линий позволяет совместить снятие облоя с процессом зубозакругления, что экономит время. Контроль кромок проводят под увеличительным стеклом или на профилометре для выявления скрытых дефектов.

Плавное закругление торца снижает уровень шума и вибраций в момент входа зуба в контакт с другим колесом. Если кромка остается острой, она бьет по сопряженной поверхности, что создает высокочастотный гул и разрушает масляную пленку.

Радиусная форма позволяет деталям перекатываться друг по другу без резких скачков давления в зоне зацепления. Это особенно важно для скоростных передач, где любые микроколебания передаются на корпус и вызывают дискомфорт. Правильно обработанный торец стабилизирует положение шестерни на валу и уменьшает осевые нагрузки.

Когда торцы закруглены симметрично, пятно контакта распределяется равномерно по всей ширине венца. Это исключает перекосы и предотвращает появление вибраций, которые возникают из-за неравномерного трения. В прецизионных механизмах форму торца доводят до зеркального блеска с помощью полировальных лент. Гладкая поверхность снижает коэффициент трения и повышает общий КПД редуктора на 1-2%. Контроль уровня шума проводят на специальных стендах после окончательной сборки узла.

Полировка лентой с зернистостью от 0.5 до 2 мкм позволяет добиться идеальной чистоты поверхности на вершине зуба. Эту операцию проводят после закругления фрезой для удаления микроскопических рисок и следов режущего инструмента. Гладкий металл лучше удерживает смазку и исключает появление задиров в условиях экстремального давления.

Метод ленточной отделки применяют для шестерен, которые работают под высокой нагрузкой в авиационных или танковых двигателях. Результат обработки значительно повышает усталостную прочность зубьев и предотвращает их преждевременное разрушение.

Процесс выполняют на автоматических станках, где лента плотно прилегает к контуру закругления. Когда деталь вращается, абразив плавно снимает тончайший слой металла, создавая зеркальный блеск. Такая обработка убирает даже малейшие заусенцы, которые могли остаться после фрезерования. Когда поверхность становится идеально гладкой, риск возникновения коррозии в порах металла сводится к нулю.

Для контроля геометрических параметров используют специальные шаблоны, профилометры и оптические проекторы. Шаблон прикладывают к закруглению и проверяют наличие зазоров, что позволяет быстро оценить качество работы на месте.

Более точные данные получают на проекторе, который увеличивает изображение торца в 50-100 раз и сравнивает его с эталонным чертежом. Такой метод выявляет малейшие отклонения профиля и асимметрию сторон. Профилометр замеряет шероховатость поверхности и подтверждает достижение нужного класса чистоты.

На крупных производствах применяют координатно-измерительные машины, которые сканируют всю поверхность зубчатого венца. Компьютер строит трехмерную модель и рассчитывает фактический радиус закругления в каждой точке. Результаты измерений фиксируют в паспорте изделия как гарантию качества. Если обнаруживают отклонения, станок немедленно перенастраивают для исправления ошибки.
