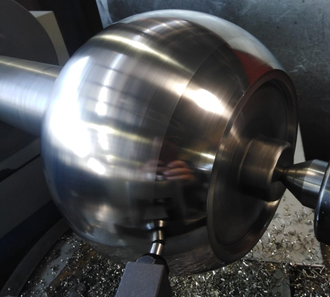

Алмазные выглаживатели

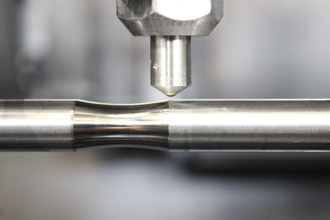

Подпружиненные инструменты оснащают специальным блоком сжатия, который позволяет наконечнику перемещаться в осевом направлении при контакте с деталью. Такая конструкция компенсирует биение заготовки и небольшие погрешности в геометрии станка, потому что пружина поддерживает постоянное давление на металл.

Внутри корпуса устанавливают тарельчатые или винтовые пружины с точно выверенной жесткостью. Если поверхность имеет отклонения по цилиндричности, подвижный механизм нивелирует эти разницы и сохраняет равномерную глубину воздействия. Эти модели подходят для финишных операций на универсальных токарных станках, где сложно обеспечить идеальную соосность всех узлов.

Жесткие выглаживатели имеют монолитную структуру, при которой алмазный наконечник неподвижно зафиксирован в массивной стальной державке. Передача усилия в таких устройствах происходит напрямую через суппорт станка, поэтому оборудование должно обладать исключительной точностью и жесткостью. Такие инструменты выбирают для работы на прецизионных станках с числовым программным управлением, когда нужно строго выдерживать заданные размеры детали.

Кристалл устанавливают в стальное гнездо с помощью технологии высокотемпературной пайки под вакуумом или методом механической зачеканки. При пайке используют специальные припои на основе серебра или титана, которые обеспечивают молекулярную адгезию между углеродом и металлом оправки.

Этот способ гарантирует максимальную прочность соединения, потому что присадочный материал заполняет все микроскопические пустоты между стенками. Равномерный слой припоя также выполняет функцию теплопроводника и быстро передает энергию от алмаза к массивному хвостовику. Если кристалл имеет сложную форму, его предварительно шлифуют для получения точных посадочных плоскостей внутри стального держателя.

Механическая фиксация предполагает использование обжимных втулок или специальных винтовых зажимов, которые удерживают камень за счет сил трения. Вокруг алмаза часто создают оболочку из мягкого металла, и она защищает хрупкий кристалл от раскалывания при резком росте нагрузки. Конструкция гнезда должна исключать малейшие люфты, так как любая вибрация внутри оправки приведет к немедленному разрушению режущей кромки.

Стандартные державки выпускают с квадратным или прямоугольным сечением, которое соответствует размерам резцедержателей большинства токарных станков. Наиболее распространены габариты 16х16, 20х20 или 25х25 мм, потому что такие параметры обеспечивают необходимую жесткость при радиальном давлении.

Длину хвостовика рассчитывают с учетом вылета из инструментальной головки, чтобы избежать прогиба металла во время интенсивного прижатия к детали. На боковых поверхностях часто выполняют шлифованные площадки для точного позиционирования относительно оси вращения шпинделя. Качественная геометрия корпуса исключает перекосы, которые могут вызвать неравномерный износ алмазного наконечника и испортить чистоту финишного покрытия.

Для современных обрабатывающих центров производят инструменты с цилиндрическими хвостовиками по стандартам VDI или HSK, которые подходят для быстрой автоматической смены. Внутри таких корпусов предусматривают сквозные отверстия для подвода смазочно-охлаждающей жидкости непосредственно в зону контакта через револьверную головку.

Демпфирующий узел состоит из набора эластичных вставок или гидравлического контура, который гасит высокочастотные колебания в процессе выглаживания. Внутри инструментальной головки располагают пакеты из полиуретана или специальных сортов резины, которые поглощают энергию ударов при контакте с неровностями поверхности. Это предотвращает появление трещин на алмазном кристалле и защищает шпиндель станка от преждевременного износа подшипников.

Когда наконечник встречает выступ на металле, демпфер кратковременно сжимается и плавно возвращает инструмент в исходное положение. Система позволяет работать на более высоких скоростях без риска возникновения резонанса, который часто портит зеркальный блеск деталей.

В гидродинамических моделях роль амортизатора играет замкнутый объем масла, который перетекает через калиброванные отверстия при осевом смещении штока. Такая конструкция обеспечивает линейную зависимость силы сопротивления от скорости перемещения, что гарантирует идеальную повторяемость параметров обработки. Гидравлический демпфер также служит дополнительным радиатором для охлаждения внутренних деталей и смазки подвижных сопряжений внутри корпуса.

Основной материал для производства корпусов — легированные инструментальные стали типа 40Х или 30ХГСА, которые обладают высокой прочностью и вязкостью. Эти сплавы хорошо сопротивляются усталостным нагрузкам и сохраняют стабильную форму при длительном воздействии осевых сил.

После предварительной механической обработки заготовки закаливают в масле до твердости 42-48 HRC, чтобы предотвратить появление вмятин от зажимных винтов в резцедержке. Поверхность часто подвергают химическому оксидированию или хромированию для защиты от коррозии. Качественная сталь основы эффективно гасит часть вибраций, которые возникают в зоне деформации кристаллической решетки обрабатываемого металла.

Для прецизионных инструментов применяют тяжелые сплавы на основе вольфрама или специальные марки нержавеющей стали с низким коэффициентом температурного расширения. Использование вольфрамовых вставок позволяет значительно увеличить массу державки, что положительно сказывается на динамической устойчивости системы при чистовых операциях. В некоторых моделях наконечник фиксируют в оправке из твердого сплава ВК8 или ВК10, потому что такие материалы имеют модуль упругости в 3 раза выше, чем у обычной стали.

Усилие деформации настраивают с помощью регулировочного винта в тыльной части корпуса, который изменяет степень предварительного сжатия внутренней пружины. На боковой поверхности инструмента часто наносят миллиметровую шкалу или устанавливают стрелочный индикатор, чтобы контролировать величину осевого перемещения наконечника.

Перед началом работы выглаживатель подводят к детали до касания, а затем создают дополнительный натяг на расчетную величину по лимбу станка. Чем сильнее сжата пружина, тем выше давление алмазной сферы на металл и тем интенсивнее происходит процесс сглаживания микронеровностей. Такая система позволяет точно подбирать режимы обработки для материалов с разной твердостью без замены всего комплекта оснастки.

В некоторых современных моделях применяют сменные пружинные блоки с разной жесткостью, которые охватывают диапазон усилий от 50 до 2000 Н. Каждый блок имеет индивидуальную тарировочную таблицу для перевода линейного перемещения штока в фактическую силу прижатия инструмента к заготовке. Если требуется обеспечить максимальную стабильность давления на деталях со сложным профилем, используют пневматические приводы с прецизионными регуляторами давления воздуха.

Инструменты для автоматизированного оборудования оснащают датчиками касания и системами идентификации, которые позволяют интегрировать их в цифровую среду цеха. Хвостовики таких выглаживателей имеют стандартные присоединительные размеры по ISO или DIN для установки в инструментальные диски и магазины.

Внутри корпуса располагают каналы для подачи воздуха или жидкости под высоким давлением, чтобы автоматика могла очищать зону контакта от пыли перед началом операции. Подобное условие необходимо для исключения царапин, которые могут возникнуть при попадании случайной стружки под алмазный наконечник. ПО позволяет задавать переменную скорость подачи на разных участках детали.

Конструкция выглаживателей для ЧПУ предусматривает возможность быстрой смены алмазных головок без полной перенастройки нулевых точек станка. Специальные фиксирующие механизмы обеспечивают повторяемость положения наконечника с точностью до 5 мкм после каждой замены изношенного элемента. Многие модели комплектуют беспроводными модулями контроля усилия, которые передают данные о фактическом давлении в режиме реального времени.

При установке природного или синтетического монокристалла его ориентируют по оси максимальной твердости, чтобы обеспечить равномерный износ рабочей сферы. Кристаллографическая решетка алмаза имеет неодинаковую устойчивость к истиранию в различных направлениях, поэтому правильное положение камня определяет ресурс всего инструмента.

Наконечник располагают таким образом, чтобы вектор силы трения проходил через наиболее прочные плоскости кристалла, которые называют гранями куба или ромбододекаэдра. Если ошибиться с направлением, алмаз может быстро расколоться или потерять правильную форму из-за выкрашивания микроскопических частиц углерода. Для точного определения структуры камня перед пайкой применяют лазерное сканирование.

Для поликристаллических материалов (PCD) ориентация менее важна, так как мелкие зерна алмаза в них расположены хаотично и создают однородную структуру. В этом случае основное внимание уделяют симметрии заточки рабочей поверхности, чтобы исключить радиальное биение при вращении заготовки. В сферических выглаживателях вершину кристалла смещают относительно центра оправки на небольшую величину, чтобы создать эффект самозатачивания в процессе трения.

Внутренняя система охлаждения состоит из центрального канала в державке и нескольких выходных сопел, которые направляют поток СОЖ прямо в зону деформации металла. Жидкость подают под давлением 5-20 бар, чтобы она могла проникнуть в микроскопический зазор между алмазной сферой и поверхностью детали. Такой подвод эмульсии эффективно вымывает мельчайшие продукты износа и частицы шлама, которые могут действовать как абразив и портить финишное покрытие.

Охладитель также создает тонкую гидродинамическую пленку, и она значительно снижает коэффициент трения в паре алмаз-металл. Это позволяет увеличивать скорость обработки без риска термического разрушения структуры наконечника или появления прижогов на заготовке.

В компактных моделях используют капиллярные трубки или специальные канавки на боковых поверхностях алмазной вставки, по которым смазка стекает к рабочей вершине. Если инструмент предназначен для работы внутри глубоких отверстий, каналы встраивают непосредственно в шток для подачи жидкости через центральную ось инструмента. Выходные отверстия делают сменными, чтобы можно было изменять форму струи и интенсивность орошения в зависимости от типа эмульсии.

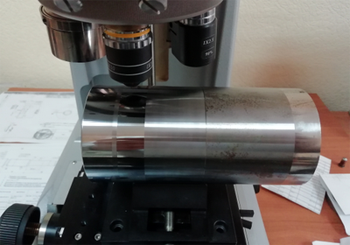

Износ наконечника определяют путем периодического осмотра рабочей поверхности под инструментальным микроскопом с увеличением не менее 50 крат. Основной признак выработки — появление плоских площадок на сфере или мелких рисок, которые начинают копироваться на поверхность обрабатываемой детали.

В современных автоматизированных системах применяют бесконтактные лазерные сканеры, которые замеряют радиус кривизны алмаза перед каждым циклом обработки. Если отклонение от эталонного значения превышает установленный предел 10-20 мкм, система выдает сигнал о необходимости замены или переточки инструмента. Контроль чистоты поверхности детали профилометром также служит косвенным индикатором состояния режущей кромки алмазного кристалла.

Некоторые модели выглаживателей оснащают акустическими датчиками, которые фиксируют изменение спектра звуковых колебаний при трении затупленного инструмента. Когда площадь контакта увеличивается из-за износа, характер шума меняется, и электроника мгновенно распознает данное отклонение от нормы. Другим методом диагностики служит замер потребляемой мощности привода подачи, которая растет пропорционально силе трения на изношенном наконечнике.

Наконечники из монокристаллического алмаза (MCD) — цельный кристалл, который обладает идеальной гладкостью рабочих граней на атомарном уровне. Этот инструмент используют для получения предельно низкой шероховатости и зеркального блеска на мягких цветных металлах и драгоценных сплавах.

Отсутствие межзеренных границ в структуре MCD исключает появление микроцарапин, которые возникают при работе с композитными материалами. Но такие кристаллы отличаются высокой хрупкостью и могут легко расколоться при случайном ударе или резком изменении глубины подачи. Стоимость монокристаллической оснастки высока, поэтому ее применяют только для ответственных операций в авиации и медицине.

Поликристаллические алмазы (PCD) состоят из множества мелких зерен, которые спекают под огромным давлением с использованием металлической связки. Эта структура придает инструменту высокую вязкость и устойчивость к ударным нагрузкам, что позволяет обрабатывать закаленные стали и жаропрочные сплавы. PCD наконечники дешевле и имеют больший ресурс при работе в тяжелых условиях с прерывистыми поверхностями. Шероховатость после обработки ими выше, чем у MCD, но она достаточна для большинства задач.

Виброзащищенные инструменты имеют сложную многослойную конструкцию корпуса, в которой чередуются материалы с разной акустической жесткостью. Внутри стальной державки располагают вставки из тяжелых сплавов или композитов, которые эффективно рассеивают энергию механических волн. Это позволяет полностью подавить резонансные явления, которые возникают при обработке тонкостенных деталей или длинных гибких валов.

Наконечник фиксируют в специальном плавающем держателе, который имеет возможность микроскопических перемещений во всех плоскостях. Подобная система самоцентрирования компенсирует биение шпинделя и вибрации от соседнего оборудования, которые могли бы испортить чистоту финишного покрытия.

Для активной защиты применяют пьезоэлектрические актуаторы, которые создают противофазные колебания для компенсации внешних возмущений в режиме реального времени. Электроника считывает сигналы с датчиков ускорения и мгновенно корректирует положение алмазной сферы относительно поверхности металла. Технология позволяет работать на критических скоростях вращения, которые недоступны для стандартных механических выглаживателей.

Сменные вставки представляют собой компактные картриджи с напаянным алмазом, которые устанавливают в прецизионное посадочное гнездо на торце державки. Фиксацию осуществляют с помощью клиновых зажимов или высокопрочных винтов с потайной головкой, которые прижимают вставку к опорным плоскостям. Точность изготовления стыковочных поверхностей составляет 2-3 мкм, что гарантирует сохранение настроенных координат после замены изношенного элемента.

На боковых гранях картриджа часто выполняют направляющие пазы в форме ласточкина хвоста для исключения радиального смещения под нагрузкой. Такая модульная конструкция позволяет быстро переходить с одного радиуса сферы на другой без снятия всего инструмента с суппорта.

Для повышения надежности крепления применяют системы с торцевым зубом или конической посадкой, которые обеспечивают идеальное центрирование алмаза по оси инструмента. Прижимные планки изготавливают из закаленной стали, чтобы они не деформировались при многократных циклах переустановки в процессе эксплуатации. Внутри посадочного узла предусматривают специальные каналы для прохода охлаждающей жидкости.
