Дробильно-фрезерные машины

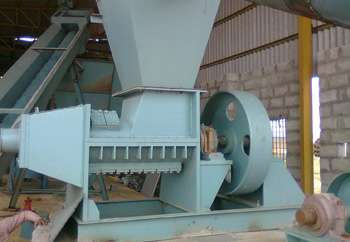

Размер получаемых кусков материала определяют через изменение ширины выходной щели в нижней части камеры дробления. Для этой цели используют систему регулировочных прокладок или гидравлические клинья, которые смещают нижнюю часть подвижной щеки относительно станины.

Когда нужно получить более мелкий продукт, зазор уменьшают, потому что только в этом случае материал задерживается в зоне воздействия до достижения нужных габаритов. Данный процесс требует остановки агрегата в механических моделях, но современные станки позволяют вносить корректировки прямо во время работы. Точность настройки составляет около 1 мм, что гарантирует стабильность грансостава шихты для последующей плавки или формовки.

Приводной механизм плавно перемещает клинья, когда оператор подает команду с пульта управления через контроллер ЧПУ. Система фиксации надежно удерживает установленное положение, так как во время дробления возникают колоссальные распирающие усилия. Если зазор выставлен неверно, возрастет износ футеровочных плит и увеличится расход электроэнергии на тонну продукции. Регулярный замер выходного продукта позволяет вовремя обнаружить износ рабочих органов и компенсировать его изменением настроек.

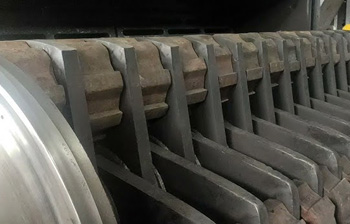

Режущие элементы фрезерных дробилок производят из высокохромистых легированных сталей или чугунов, которые проходят закалку до твердости 60 HRC. Материалы должны обладать исключительной износостойкостью и вязкостью, чтобы кромка не выкрашивалась при встрече с твердыми включениями в металлоломе.

Поверхность ножей часто подвергают наплавке карбидами вольфрама, потому что такая защита увеличивает ресурс оснастки в 4 раза. Форма фрезы предусматривает наличие специальных канавок для отвода тепла, так как при интенсивном трении температура в зоне резания может достигать +300℃. Когда инструмент теряет остроту, качество измельчения падает и возрастает вибрация всего ротора.

Крепление сегментов к валу выполняют с помощью высокопрочных болтов и специальных клиновых зажимов. Подобное решение исключает самопроизвольное смещение ножей под воздействием центробежных сил на скоростях до 1200 об/мин. Для сохранения балансировки вращающегося узла замену изношенных частей проводят комплектами.

Маховик в дробильно-фрезерной машине служит накопителем кинетической энергии, которая необходима для преодоления пиковых нагрузок при разрушении особо твердых кусков руды. Электродвигатель разгоняет тяжелый чугунный диск в моменты холостого хода, а при входе материала в камеру накопленная инерция помогает валу сохранить стабильную скорость.

Такая схема позволяет устанавливать моторы меньшей мощности, что дает существенную экономию электричества в годовом исчислении. Без маховика каждый крупный камень вызывал бы резкую остановку привода или приводил к перегреву обмоток из-за возникновения критических токов. Использование инерционного колеса делает работу агрегата плавной и предсказуемой.

Статическую и динамическую балансировку диска проводят на специальном стенде, потому что малейшее биение на высоких оборотах разрушит подшипниковые узлы за несколько дней. Маховик крепят на валу через фрикционную муфту, которая выполняет роль предохранителя при мертвом заклинивании рабочих органов. Если в камеру попадет недробимый предмет, муфта начнет проскальзывать и защитит коленчатый вал от скручивания.

Защита от поломок при попадании в камеру кусков закаленной стали или других твердых тел базируется на использовании срезных элементов или гидравлических предохранителей. В щековых моделях распорная плита имеет расчетное ослабление, которое ломается при превышении критического усилия в 2500 кН.

В современных автоматических дробилках применяют гидроцилиндры с быстродействующими клапанами сброса давления. Когда нагрузка на инструмент растет лавинообразно, клапан открывается и подвижная щека или ротор отходят в сторону для свободного пропуска препятствия. Эт технология сокращает время простоя оборудования с нескольких часов до 10 минут.

После срабатывания защиты система автоматически подает сигнал оператору и останавливает подающий конвейер. Металлоискатели на ленте часто дополняют механическую защиту, так как они позволяют обнаружить опасные предметы еще до их входа в зев машины. Если станок оснастили гидравликой, возврат рабочих органов в исходное положение происходит нажатием одной кнопки на пульте. Инженеры настраивают порог срабатывания системы так, чтобы исключить ложные остановки при работе с обычным сырьем.

Для охлаждения главных подшипников используют принудительную систему циркуляции масла с выносными теплообменниками и фильтрами. Насосная станция подает смазку под давлением непосредственно в зоны трения, где жидкость забирает излишки тепла и уносит продукты износа.

Температура масла в системе поддерживается в диапазоне от +40℃ до +55℃, что необходимо для сохранения оптимальной вязкости состава. Если подшипник начнет перегреваться из-за чрезмерной нагрузки, датчики мгновенно заблокируют работу главного двигателя для предотвращения заклинивания.

В конструкцию корпусов подшипников часто включают водяные рубашки, если оборудование работает в горячих цехах литейного производства. Контроль чистоты смазки проводят через магнитные ловушки, которые задерживают мелкую металлическую пыль. Применение современных синтетических масел с антифрикционными присадками снижает трение и уменьшает выделение тепла на 20%.

Фрезерные дробилки обеспечивают качественное разрушение связей между зернами песка и остатками застывшей смолы без повреждения самой структуры минерала. Вращающийся ротор с ножами ударяет по крупным комьям смеси, которые образуются после выбивки отливок из опок. Процесс разделяет конгломерат на отдельные фракции, что необходимо для последующей регенерации и повторного использования материала.

Этот метод превосходит обычное щековое дробление, потому что он создает меньше пыли и не измельчает сам песок в пудру. Полученное вторичное сырье обладает хорошей газопроницаемостью и позволяет снизить затраты на закупку новых формовочных материалов.

Внутри камеры устанавливают сита с определенным размером ячеек, через которые проходят только частицы нужной крупности. Если кусок не разбился с первого раза, он возвращается на повторный цикл под ножи фрезы. Такая схема гарантирует полную переработку всех отходов литейного цеха без остатка. Конструкция станка позволяет быстро менять сетки при переходе на другой тип песка или глины.

Для борьбы с налипанием глинистых руд или влажного песка стенки камеры дробления футеруют полимерными листами с очень низким коэффициентом трения. В зонах наиболее интенсивного контакта устанавливают систему электрообогрева, которая подсушивает пограничный слой материала и заставляет его осыпаться вниз.

Если сырье имеет высокую пластичность, применяют цепные завесы или механические скребки, очищающие поверхность валков или щек при каждом обороте. Все эти меры обеспечивают стабильную производительность агрегата даже при работе под открытым небом в дождливую погоду. Отсутствие налипаний исключает дисбаланс ротора и снижает риск поломки приводных ремней.

Система управления может подавать импульсы сжатого воздуха через форсунки для разрушения образовавшихся сводов в загрузочной воронке. Инженеры проектируют геометрию рабочих камер с отрицательными углами наклона в критических точках для облегчения схода липкой массы. Применение специальных гидрофобных покрытий на ножах фрезы предотвращает налипание пыли, которая при нагреве превращается в твердую корку.

Установка молотковой дробилки требует подготовки независимого железобетонного фундамента с массой, которая в 6 раз превышает вес самого оборудования. Основание должно эффективно гасить высокочастотные вибрации и ударные импульсы, возникающие при вращении ротора с молотками.

Глубину заложения рассчитывают исходя из типа грунта, чтобы исключить неравномерную осадку и перекос валов. Между станиной и бетонным блоком укладывают многослойные виброизолирующие маты или устанавливают пружинные демпферы. Подобная защита предотвращает разрушение стен производственного здания и позволяет размещать станки вблизи других механизмов.

Для заливки используют бетон класса не ниже В25 с армированием объемными стальными каркасами. Анкерные болты снабжают специальными вибростойкими шайбами, которые предотвращают самопроизвольное откручивание гаек от постоянной тряски. Периметр фундамента отделяют от общего пола цеха зазором 50 мм, заполненным упругим полимерным составом. Это исключает передачу структурного шума и сейсмических волн в соседние помещения.

Подача материала осуществляется через вибрационные или пластинчатые питатели, которые обеспечивают равномерное заполнение камеры по всей ее ширине. Скорость движения ленты питателя жестко синхронизируют с нагрузкой на главный двигатель дробилки через систему АСУ.

Если камера переполняется, автоматика замедляет подачу или временно останавливает конвейер для предотвращения заклинивания ротора. В загрузочной воронке устанавливают датчики уровня, которые контролируют высоту слоя сырья в режиме реального времени. Данная схема исключает человеческие ошибки и позволяет машине работать с максимальным коэффициентом загрузки.

Для разрушения крупных глыб в устье дробилки монтируют гидравлические бутобои с дистанционным управлением. Подобное устройство позволяет оператору быстро разбить застрявший кусок без риска для жизни и без остановки вращения вала. Для обеспечения свободной проходимости ширина загрузочного окна должна превышать максимальный размер самого крупного камня в 1,5 раза.

Частотно-регулируемый привод позволяет плавно менять скорость вращения ротора в зависимости от физических свойств текущей партии сырья. Если в машину поступает мягкий известняк или сухая формовочная смесь, система снижает обороты для уменьшения пыления и экономии электроэнергии. При работе с твердым металлоломом частоту увеличивают для достижения максимальной энергии удара и эффективного разрушения сплава.

Такая технология исключает возникновение пусковых токов, которые вызывают перегрев мотора и перегрузку электрической сети завода. Использование электроники продлевает ресурс редукторов, потому что отсутствуют рывки при запуске массивных маховиков.

Цифровое управление позволяет реализовать режим автоматического реверса при возникновении угрозы заклинивания. Ротор делает несколько оборотов в обратную сторону для перераспределения материала, после чего продолжает работу в обычном режиме. Преобразователи также защищают двигатель от обрыва фаз и перепадов напряжения, что важно при эксплуатации на удаленных объектах.

Балансировка ротора обязательна после каждой замены режущей оснастки или при обнаружении повышенной вибрации. Новые молотки предварительно взвешивают на точных электронных весах и подбирают в пары с одинаковой массой до грамма.

Инструменты располагают на валу диаметрально противоположно, чтобы их центробежные силы уравновешивали друг друга при вращении. Даже небольшая разница в весе приведет к появлению биения, которое быстро разобьет посадочные места подшипников. Процесс проводят в два этапа: сначала статически, на ножах, а затем динамически, на рабочих оборотах с помощью переносных виброанализаторов.

Для точной доводки используют специальные грузики, которые крепят на диски ротора в строго определенных местах. Система контроля вибрации в реальном времени отслеживает амплитуду колебаний и выдает рекомендации по расположению балансировочных масс. Если уровень шума и тряски не снижается, проверяют состояние самого вала на наличие прогибов. Правильно отбалансированный узел работает практически бесшумно и не передает нагрузки на станину машины.

Магнитный сепаратор устанавливают над разгрузочным конвейером или в течке дробилки для извлечения металлических включений из общего потока материала. Мощные неодимовые магниты притягивают обломки ножей, болты или куски проволоки, которые могут повредить оборудование на следующих стадиях переработки.

В литейном производстве это устройство необходимо для отделения песка от остатков литников и мелкого скрапа после выбивки. Автоматическая очистка ленты сепаратора сбрасывает собранный металл в отдельный контейнер, что облегчает его последующую утилизацию. Данный агрегат работает непрерывно и не требует постоянного внимания со стороны персонала.

Эффективность отделения черных металлов достигает 99%, если толщина слоя материала на ленте не превышает 200 мм. Применение сепараторов защищает валковые мельницы и шредеры от попадания недробимых тел, вызывающих мгновенную поломку зубьев. Для работы с сильно запыленным сырьем используют модели в закрытом герметичном корпусе с принудительным охлаждением обмоток электромагнита.

Герметичность камеры достигается применением лабиринтных уплотнений на валах и установкой эластичных кожухов в местах сочленения с конвейерами. Все дверцы и люки для обслуживания снабжают прокладками из износостойкой резины, которые плотно прижимаются винтовыми зажимами.

Внутри корпуса создают небольшое разрежение с помощью аспирационной установки, чтобы пыль не вылетала наружу через микроскопические щели. Данное решение поддерживает чистоту воздуха в цехе и предотвращает попадание абразивных частиц в электронные системы управления.

В зонах загрузки и выгрузки монтируют водяные форсунки, которые распыляют туман для подавления мелкой взвеси прямо внутри агрегата. Влага связывает пылинки и заставляет их оседать на крупных кусках материала, не превращая шихту в грязь. Контроль состояния уплотнительных элементов проводят ежемесячно, потому что от вибрации они могут терять эластичность или смещаться. Современные дробилки имеют обтекаемую форму корпуса без лишних выступов, что облегчает работу систем вытяжной вентиляции.
