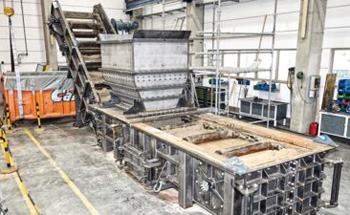

Конвейерные машины для разливки шлака

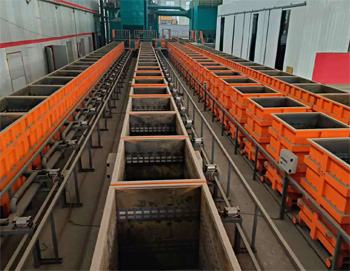

Изложницы, или формы для приема жидкого шлака, изготавливают из жаропрочного чугуна с высоким содержанием кремния. Этот материал выдерживает многократные циклы нагрева до +1200℃ и последующего охлаждения без появления глубоких трещин. Поверхность чугуна обладает хорошей сопротивляемостью химическому воздействию агрессивных оксидов.

Внутренние стенки делают с небольшим конусом, чтобы застывший блок легко выходил из гнезда под действием собственного веса. Толщина стенок формы составляет от 30 до 50 мм для обеспечения нужной теплоемкости и прочности. Когда расплав попадает в холодную форму, он быстро отдает тепло и формирует плотную корочку.

Корпус изложницы снабжают массивными ушками для крепления к звеньям тяговой цепи конвейера. Конструкция должна исключать деформацию рамы при сильных перепадах температур в зоне заливки. Металл проходит предварительную термическую обработку для снятия внутренних напряжений после литья. Если геометрия формы нарушится, возникнут проблемы с герметичностью заливочного узла. Срок службы качественной оснастки составляет более 2000 рабочих циклов.

Для защиты от прилипания на внутренние поверхности изложниц наносят слой графитовой смазки или известковую суспензию. Этот разделительный состав создают тонкую прослойку, которая препятствует прямому контакту горячего шлака с металлом формы. Покрытие наносят методом распыления перед каждым циклом заливки, когда формы возвращаются по нижней ветви конвейера.

Если проигнорировать этот этап, застывший блок прочно приварится к стенкам и его извлечение станет невозможным без поломки оборудования. Качественная смазка также защищает чугун от преждевременного выгорания углерода и увеличивает ресурс оснастки на 30%.

Автоматические форсунки дозируют состав очень точно, чтобы исключить появление излишков влаги внутри формы. Наличие воды при контакте с расплавом вызывает микровзрывы, которые выбрасывают горячие брызги в окружающее пространство. Стенки кокиля должны иметь идеальную чистоту без следов ржавчины или старого нагара. Когда шлак застывает, он дает небольшую усадку и легко отходит от гладкой поверхности защитного слоя.

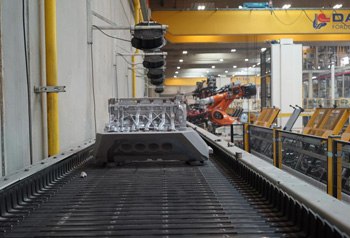

Скорость перемещения изложниц регулируют через частотные преобразователи, которые меняют обороты приводного электродвигателя. Это позволяет синхронизировать движение ленты с интенсивностью выпуска шлака из плавильной печи или промежуточного миксера.

Если поток расплава увеличивается, конвейер ускоряют для исключения переливов и пролива массы на раму. Синхронная работа узлов предотвращает простои оборудования и гарантирует равномерное наполнение каждой емкости. Точность настройки составляет 0,1 м/с, что дает возможность плавно менять производительность участка в зависимости от текущих задач.

Цифровая система управления анализирует данные от датчиков наполнения и самостоятельно корректирует ритм движения цепи. Плавный запуск и торможение защищают тяговые механизмы от ударных нагрузок и продлевают жизнь редукторам. Маховики на валу привода сглаживают пульсации, которые возникают при переходе звеньев через ведущие звездочки. Информацию о текущей скорости оператор видит на дисплее в реальном времени.

Туннельные охладители обеспечивают постепенное снижение температуры шлаковых блоков за счет направленного обдува воздухом или водяного орошения. Внутри закрытой камеры создают несколько температурных зон, через которые блоки проходят на конвейерной ленте.

Первая зона предназначена для формирования прочной наружной корки, которая удерживает жидкое ядро внутри заготовки. Далее интенсивность охлаждения увеличивают, чтобы тепло от центра блока уходило равномерно и не вызывало внутренних разрывов. Если охладить шлак слишком резко, материал станет хрупким и рассыплется в пыль при первом же ударе.

Воздух в туннель подают мощные вентиляторы, которые создают избыточное давление для эффективного проникновения холода между формами. Пары воды и горячие газы удаляют через систему вытяжной вентиляции с последующей очисткой в циклонах. Температурные датчики внутри камеры контролируют режим охлаждения с точностью до 5℃. Длина туннеля составляет от 20 до 40 м, что гарантирует полную кристаллизацию материала перед его выгрузкой.

Приводные и натяжные барабаны конвейера защищают методом футеровки - наклеиванием или вулканизацией резиновых листов с керамическими вставками. Эти накладки принимают на себя основной износ от мелких частиц застывшего шлака, которые действуют как абразив.

Керамика обладает исключительной твердостью и не стирается даже при постоянном трении металлической цепи или ленты. Подобная защита исключает проскальзывание тягового органа и обеспечивает стабильную передачу крутящего момента. Срок службы футерованного барабана в 5 раз больше по сравнению со стальным изделием без защитного слоя.

Подшипниковые узлы барабанов закрывают лабиринтными уплотнениями, которые создают надежный барьер для пыли и влаги. Внутрь опор постоянно подают густую смазку под давлением, чтобы она вытесняла случайные загрязнения из зоны вращения. Если пыль попадет в ролики, механизм заклинит, что приведет к перегреву двигателя и обрыву конвейера. Регулярная очистка поверхности барабанов от налипшего мусора входит в план ежедневного обслуживания станка.

Вибрационные лотки устанавливают под заливочным узлом для предварительного уплотнения шлака и удаления газовых пузырей из объема расплава. Лоток совершает высокочастотные колебания от электромеханических вибромоторов, которые передают импульсы жидкой массе внутри изложницы.

Под воздействием вибрации частицы материала распределяются более плотно, а легкие включения и газы выходят на поверхность. Подобная процедура делает структуру шлакового камня однородной и повышает его механическую прочность. После такой обработки гранулят лучше выдерживает нагрузки при использовании в дорожном строительстве.

Амплитуду колебаний настраивают в зависимости от вязкости расплава и размеров форм на конвейере. Лотки изготавливают из толстостенной стали с футеровкой из марганцовистого сплава для защиты от износа. Если вибрация будет слишком сильной, расплав начнет выплескиваться из форм, что создаст опасную ситуацию в цехе. Система управления синхронизирует включение вибраторов с моментом прохождения изложницы под заливочным носиком.

Для контроля уровня наполнения изложниц используют бесконтактные лазерные или оптические датчики, которые монтируют над заливочным узлом. Приборы сканируют поверхность расплава в реальном времени и передают сигнал на контроллер при достижении заданной отметки. Если уровень шлака приближается к краям, система плавно перекрывает затвор дозатора или ускоряет движение конвейера.

Такой подход исключает перелив раскаленного материала и предотвращает загрязнение металлоконструкций станка. Точность срабатывания электроники составляет несколько миллиметров, что гарантирует одинаковый вес всех блоков в партии.

Корпуса датчиков имеют водяное охлаждение и защитные стекла из кварца, которые выдерживают интенсивное тепловое излучение. Воздушная завеса перед объективом сдувает пыль и дым, чтобы обеспечить чистоту сигнала при любых условиях работы. Если оптика загрязнится, автоматика выдаст предупреждение и перейдет в безопасный режим ручного управления. Использование бесконтактных методов замера исключает износ чувствительных элементов от контакта с агрессивной средой.

Разбрызгиватели подают мелкодисперсную водяную пыль на поверхность свежезалитого шлака для создания первичной термической корки. Быстрое охлаждение верхнего слоя необходимо для фиксации геометрии блока и предотвращения его вытекания при движении конвейера.

Вода превращается в пар при контакте с расплавом, что забирает огромное количество энергии и ускоряет процесс затвердевания. Интенсивность подачи влаги регулируют очень точно, так как избыток воды может вызвать глубокие трещины в материале. Тонкий факел распыла гарантирует равномерное покрытие всей площади зеркала изложницы.

Трубопроводы снабжают фильтрами тонкой очистки для исключения засорения форсунок частицами ржавчины или накипи. Если один распылитель выйдет из строя, на поверхности блока возникнет зона перегрева, которая может лопнуть при выгрузке. Система автоматики отслеживает давление в контуре и подает сигнал о необходимости обслуживания при его падении. В зимнее время воду подогревают для исключения обледенения конструкций охладителя.

Над участком заливки шлака монтируют мощные аспирационные зонты, которые засасывают ядовитые оксиды и пыль непосредственно из зоны их образования. Вентиляторы создают направленный поток воздуха, который препятствует распространению вредных выбросов по всему объему литейного цеха.

Газы проходят через многоступенчатую систему очистки, где рукавные фильтры задерживают мелкую взвесь, а скрубберы нейтрализуют опасные соединения серы. Данная защита обеспечивает соблюдение экологических норм и сохраняет здоровье персонала предприятия. Чистота атмосферы в зоне работы конвейера повышает общую культуру производства.

Воздуховоды изготавливают из нержавеющей стали или футеруют изнутри для защиты от коррозии, так как газы могут иметь высокую влажность и температуру. На стенках труб устанавливают смотровые люки для проведения плановой очистки от накоплений сажи и пыли. Мощность аспирации автоматически меняется в зависимости от количества работающих заливочных постов. Если тяга в системе падает, датчики блокируют подачу расплава для предотвращения загазованности помещения.

Чешуйчатые конвейеры состоят из стальных пластин, которые перекрывают друг друга и образуют сплошное гибкое полотно с высокой термостойкостью. В отличие от резинотканевых лент металлические чешуи не боятся прямого контакта с раскаленным шлаком и брызгами металла. Они выдерживают длительный нагрев до +600℃ без деформации и потери механической прочности.

Такая конструкция идеальна для транспортировки тяжелых блоков после их извлечения из изложниц в зону дробления. Цепной привод чешуйчатого полотна исключает проскальзывание под нагрузкой и обеспечивает точное позиционирование груза.

Пластины изготавливают из марганцовистой стали, которая упрочняется в процессе работы под воздействием постоянных ударов и давления. Края чешуй снабжают бортами для предотвращения просыпания мелких фракций материала мимо конвейера. Если одна пластина получит повреждение, ее заменяют без демонтажа всего полотна, что сокращает время ремонтных работ. Поддерживающие ролики оснащены усиленными подшипниками и имеют надежную защиту от абразивной пыли.

Для контроля состояния тяговых цепей используют датчики растяжения и системы бесконтактного мониторинга износа звеньев. Когда металл постоянно нагревается и остывает, в нем могут возникнуть усталостные трещины, которые приводят к внезапному обрыву конвейера.

Электроника замеряет шаг цепи при каждом прохождении через контрольную точку и выдает предупреждение при превышении допустимой нормы. Если одна из цепей начинает удлиняться быстрее другой, автоматика корректирует натяжение через гидравлические устройства. Это исключает перекос изложниц и предотвращает их соскальзывание с направляющих путей.

Смазку цепей проводят автоматические станции, которые подают термостойкое графитовое масло на шарниры методом капельного орошения. Смазочный материал проникает внутрь звеньев и снижает трение, предотвращая преждевременную выработку металла. Регулярный визуальный осмотр проводят во время технологических пауз для обнаружения сколов и деформаций на пальцах цепи. При обнаружении дефектного участка его немедленно вырезают и заменяют новым сегментом с помощью специальных захватов.

Выгрузка шлакового камня происходит в хвостовой части конвейера при повороте тяговых цепей вокруг ведущих звездочек. Когда изложница переворачивается дном вверх, застывший блок выпадает из гнезда на приемный стол или в дробилку под действием силы тяжести.

Для облегчения процесса стенки формы имеют уклон в 5-7 градусов, который исключает заклинивание материала. Если блок застрял, срабатывают механические или пневматические выталкиватели, которые наносят легкий удар по дну формы. Данная процедура гарантирует полное опорожнение каждой емкости перед ее возвращением на заливочный пост.

Под зоной выгрузки устанавливают демпфирующие лотки, которые гасят энергию удара падающего камня и направляют его на следующий конвейер. Это защищает металлоконструкции от разрушения и снижает уровень шума в цехе. Формы после опорожнения проходят через узел очистки, где вращающиеся щетки удаляют остатки шлака и пыли. Если внутри изложницы останется кусок застывшего материала, при следующей заливке возникнет перелив или опасный выброс расплава.

Для защиты электронных компонентов используют теплоотражающие экраны из нержавеющей стали и шкафы с принудительным кондиционированием воздуха. Датчики и контроллеры располагают на максимально возможном удалении от зоны разливки, чтобы исключить их перегрев выше +50℃.

Кабели связи прокладывают в бронированных рукавах с термоизоляцией, которая выдерживает кратковременное воздействие открытого пламени. Если температура внутри прибора превышает норму, автоматика включает аварийное охлаждение или выдает сигнал об опасности. Подобная защита гарантирует стабильную работу процессоров в условиях агрессивной среды литейного цеха.

Внешние элементы датчиков снабжают водяными рубашками, которые постоянно отводят тепло от чувствительных линз и микросхем. Очищенный сжатый воздух подают внутрь корпусов для создания избыточного давления, что препятствует проникновению мелкой токопроводящей пыли. Это исключает риск коротких замыканий и сбоев в передаче данных от полевого оборудования к главному серверу.
