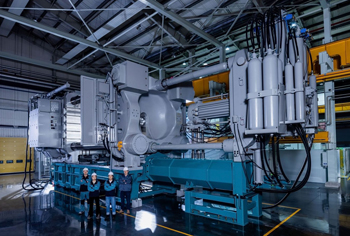

Машины для литья под давлением

Машины с горячей камерой прессования применяют для работы со сплавами на основе цинка, олова и свинца, потому что эти металлы имеют низкую температуру плавления. В таких агрегатах цилиндр и поршень находятся непосредственно внутри ванны с жидким расплавом, который поступает в камеру через специальный клапан под действием силы тяжести.

Когда плунжер движется вниз, он вытесняет металл через обогреваемый гусак прямо в пресс-форму. Такая схема обеспечивает очень высокую скорость цикла и позволяет изготавливать мелкие детали с тонкими стенками до 0.5 мм. Отсутствие контакта металла с воздухом при переливе исключает появление окисных пленок в структуре отливки.

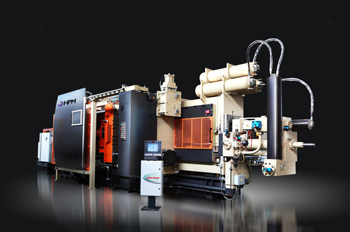

Оборудование с холодной камерой прессования проектируют для литья алюминиевых, магниевых и медных сплавов. Расплав в этом случае заливают в отдельный стакан прессования с помощью автоматического дозатора или мерного ковша. Когда заливочное окно перекрывается, плунжер толкает порцию металла в полость формы под давлением до 100 МПа.

Эта конструкция защищает детали механизма впрыска от коррозионного воздействия агрессивного алюминия, который быстро разрушает сталь при длительном погружении. Холодные машины требуют более мощных систем запирания и охлаждения, так как температура заливки достигает +700℃.

Технологическая смазка создает тонкий разделительный слой между стальной поверхностью формы и раскаленным металлом. Состав наносят методом распыления через форсунки автоматического манипулятора, когда половины формы раскрываются после извлечения готовой детали. Жидкость предотвращает прилипание расплава к знакам и стенкам матрицы, что гарантирует легкое срабатывание системы выталкивателей.

Смазочный материал также выполняет функцию вторичного охлаждения, потому что он забирает избыточное тепло от наиболее нагруженных участков оснастки. Использование качественных эмульсий на водной или масляной основе повышает чистоту поверхности отливок и исключает появление глубоких задиров.

Если смазку наносят неравномерно, в структуре металла могут возникнуть газовые раковины или темные пятна от пригара состава. Автоматика контролирует время и факел распыла, чтобы каждая полость получила необходимую порцию защиты за минимальный отрезок времени. Современные системы снабжают датчиками контроля пламени для исключения возгорания паров масла при контакте с горячим оборудованием.

Система вакуумирования откачивает атмосферный воздух и газы из полости пресс-формы непосредственно перед впрыском расплава. Это позволяет устранить сопротивление воздушной среды, которая часто становится причиной появления пористости и недоливов в тонких ребрах заготовки.

Когда металл попадает в глубокое разрежение, он заполняет форму с более высокой скоростью и плотностью. Результат такой обработки - мелкозернистая структура металла без внутренних пустот и микроскопических пузырьков. Это позволяет проводить последующую сварку и термическую обработку алюминиевых изделий, что невозможно при обычном методе литья.

Герметичность затворов и клапанов вакуумной установки проверяют перед каждым циклом через систему датчиков давления. Если разрежение достигает заданного уровня за 0.2 секунды, контроллер дает команду на движение плунжера. Применение вакуума снижает требуемое давление прессования, что уменьшает нагрузку на узлы запирания машины и продлевает жизнь уплотнениям.

Гидроаккумуляторы накапливают энергию сжатого азота и передают ее рабочей жидкости для обеспечения сверхзвуковой скорости впрыска металла. Процесс заполнения формы должен занимать сотые доли секунды, иначе расплав начнет застывать в узких каналах литника. Обычные насосы не могут выдать нужный объем масла за такой короткий период, поэтому система использует предварительно накопленный потенциал.

Когда плунжер начинает движение, клапан открывает поток из аккумулятора и поршень мгновенно разгоняется до 10 м/с. Это гарантирует четкое воспроизведение сложного рельефа и отсутствие спаев на поверхности тонкостенных изделий.

Давление азота в баллонах контролируют через манометры, потому что любые утечки газа делают работу пресса вялой и нестабильной. Плавность нарастания усилия в конце хода исключает возникновение гидравлических ударов, которые могут разрушить станину машины. После совершения впрыска насосы за несколько секунд снова закачивают масло в накопитель для подготовки к следующему такту.

Стакан прессования, или камера впрыска, испытывает колоссальные термические и эрозионные нагрузки при контакте с алюминиевым расплавом. Его изготавливают из специальных инструментальных сталей с высоким содержанием вольфрама и молибдена, которые сохраняют твердость при температуре +700℃. Внутреннюю поверхность детали шлифуют и подвергают азотированию для создания сверхтвердого защитного слоя толщиной до 0.4 мм.

Если металл стакана будет мягким, поршень быстро протрет глубокие борозды, что приведет к утечкам давления и браку продукции. Качественная камера выдерживает до 50000 запрессовок до момента появления первых признаков выработки.

Зазор между поршнем и стенками стакана составляет всего несколько микрон, поэтому соосность этих деталей проверяют при каждой настройке станка. Для компенсации теплового расширения в конструкцию иногда включают систему водяного охлаждения внешнего кожуха камеры. Перед заливкой первой порции металла стакан обязательно прогревают газовыми горелками для исключения термического удара и трещин.

Облой возникает при недостаточном усилии запирания или из-за термической деформации плит машины во время впрыска под высоким давлением. Для решения этой проблемы используют массивные колено-рычажные механизмы, которые создают механический замок с нагрузкой в сотни тонн.

Программное управление контролирует параллельность плит с точностью до 0.05 мм, чтобы исключить возникновение перекосов при смыкании половин. Если зазор между частями формы превысит 0.1 мм, жидкий металл мгновенно вытечет наружу под действием мощного импульса плунжера. Это не только портит внешний вид детали, но и создает серьезную угрозу для безопасности персонала в цехе.

На торцевых поверхностях пресс-формы предусматривают специальные опорные пятки и замки, которые принимают на себя основное давление. Перед началом каждой смены зеркало формы очищают от нагара и мелких частиц металла, которые мешают плотному прилеганию деталей. Применение современных датчиков контроля усилия на колоннах позволяет автоматике корректировать ход цилиндра в реальном времени.

Внутри каждой пресс-формы проектируют разветвленную сеть каналов, по которым циркулирует вода или термомасло с заданной температурой. Охлаждение необходимо для быстрой кристаллизации отливки и поддержания стабильного теплового баланса стальной оснастки. Если форма перегреется, время цикла увеличится, а риск прилипания металла к знакам возрастет в несколько раз.

Автоматические термостаты регулируют поток жидкости в каждом контуре отдельно, чтобы массивные и тонкие части детали остывали равномерно. Подобный подход исключает коробление изделия и предотвращает появление внутренних напряжений в кристаллической решетке сплава.

Для контроля температуры используют встроенные термопары, которые передают данные на главный контроллер литейной машины. Программное обеспечение меняет интенсивность обдува и орошения внешних поверхностей штампа после его раскрытия. В зонах наиболее сильного нагрева для ускоренного отвода энергии применяют медные вставки с высокой теплопроводностью.

Магниевые сплавы имеют самую низкую плотность среди конструкционных металлов, что позволяет снизить вес готовых изделий на 30% по сравнению с алюминием. При этом материал обладает высокой удельной прочностью и отлично поглощает вибрации, что востребовано при производстве корпусов электроники и деталей бензопил.

Расплав магния имеет очень низкую вязкость и высокую текучесть, поэтому он легко заполняет сложнейшие рельефы с минимальными радиусами скругления. Время застывания магния в форме короче, чем у других сплавов, что позволяет сократить общую длительность цикла литья.

Однако работа с магнием требует специальных мер безопасности, так как этот металл активно окисляется и может воспламеняться на воздухе. Литейные машины оснащают герметичными печами с защитной газовой средой на основе смесей азота и элегаза. Заливочный узел должен иметь идеальную чистоту и отсутствие влаги для исключения взрывных реакций. Оборудование снабжают системами быстрого тушения и датчиками контроля состава атмосферы в рабочей зоне.

Износ плунжера и стакана прессования контролируют через замер фактического давления в конце хода и по количеству образующегося облоя на пятке литника. Когда зазор между кольцами поршня и стенками камеры увеличивается, часть металла начинает перетекать назад во время впрыска. Это приводит к падению плотности отливки и появлению скрытых внутренних раковин из-за недостаточного уплотнения расплава.

Оператор регулярно проверяет поверхность поршня на наличие задиров и следов эрозии, которые возникают от контакта с абразивными частицами окислов. Своевременная замена расходных колец предотвращает повреждение дорогостоящего цилиндра впрыска.

Современные машины оснащают системами цифрового мониторинга, которые строят график движения поршня для каждого цикла. Если кривая скорости отклоняется от эталонного значения, автоматика сигнализирует о необходимости проведения технического обслуживания. В качестве материала для поршневых колец используют бериллиевую бронзу или спецстали с медным покрытием - для улучшения скольжения.

Газоотводные каналы (венты) служат для быстрого удаления воздуха и продуктов сгорания смазки из полости формы в момент впрыска металла. Если газы не успеют выйти наружу, они сжимаются расплавом до огромных давлений и образуют пузыри внутри отливки. Подобные дефекты ослабляют сечение детали и могут привести к ее разрушению при механической обработке или эксплуатации.

Глубина вентов составляет всего 0.1 мм, что позволяет газам свободно проходить, но останавливает жидкий металл за счет сил поверхностного натяжения. Правильное расположение каналов в самых верхних точках матрицы обеспечивает полное заполнение всех углов и выступов.

Для сбора излишков расплава и холодного металла на краях формы проектируют промывники - специальные карманы-накопители. В эти полости вытесняется первая, наиболее загрязненная порция металла вместе с остатками воздуха из каналов. Промывники также выполняют роль тепловых аккумуляторов, которые поддерживают температуру формы в тонких местах. После извлечения детали эти элементы удаляют на обрубном прессе или вручную.

Геометрия литниковых каналов определяет характер течения металла и равномерность заполнения всех полостей пресс-формы. Пути движения расплава проектируют с плавными поворотами и сужениями для предотвращения турбулентности и захвата пузырьков воздуха.

Впускные каналы должны обеспечивать одновременный приход металла в разные части матрицы для исключения образования холодных спаев. Если литник будет слишком узким, возникнет преждевременное застывание материала и деталь получится неполной. Правильный расчет сечений позволяет снизить требуемое давление впрыска и уменьшить износ формообразующих вставок.

Ширина и толщина питателя влияют на легкость отделения готовой детали от остатков металла после завершения цикла. Оптимальная форма системы гарантирует, что основная усадка произойдет внутри литника, а не в теле ответственного изделия. При проектировании используют компьютерное моделирование литейных процессов , чтобы выявить зоны возможного перегрева или застоя расплава.
