Оборудование для литья по выплавляемым моделям

Шприц-машина нагнетает разогретый модельный состав в пресс-форму под гидравлическим давлением до 10 МПа. Высокое давление гарантирует полное заполнение самых узких каналов и ребер будущего изделия. Когда воск попадает внутрь оснастки, система охлаждения плит быстро снижает температуру материала.

Автоматика контролирует время выдержки под нагрузкой, потому что преждевременный сброс давления вызывает усадку и искажение геометрии. Поршень движется плавно, так как любые рывки приводят к образованию воздушных пузырей внутри модели.

Корпус машины снабжают рубашкой обогрева для поддержания стабильной вязкости воска в диапазоне +70℃. Если температура упадет хотя бы на 2℃, текучесть состава резко снизится и деталь получится неполной. Точность позиционирования плит составляет 0,01мм, что исключает появление облоя на восковых заготовках. В современных моделях используют электронные дозаторы для ввода порции материала с точностью до грамма.

Программное управление запоминает режимы для разных видов парафина и стеарина. Точное прессование моделей позволяет исключить ручную доводку поверхности перед нанесением керамического слоя.

Планетарные смесители обеспечивают высокую однородность огнеупорного состава за счет сложного движения лопастей. Инструмент вращается вокруг своей оси и одновременно совершает обороты по периметру чаши, поэтому в емкости отсутствуют застойные зоны. Механизм интенсивно разбивает комки кварцевого песка и равномерно распределяет связующее вещество в объеме жидкости.

Когда суспензия приобретает нужную консистенцию, она обволакивает модельную сборку тонким и прочным слоем. Высокая энергия перемешивания позволяет вводить в состав мелкодисперсные порошки с плотностью до 3 г/куб.см.

Вакуумная крышка смесителя герметично закрывает рабочую камеру, когда насос начинает откачку воздуха. Процесс дегазации удаляет микроскопические пузырьки, которые часто вызывают появление раковин на поверхности отливок. Система управления регулирует скорость вращения от 10 до 200 об/мин в зависимости от стадии приготовления раствора. Стенки чаши полируют, чтобы остатки керамики не налипали и не меняли химический состав следующей партии.

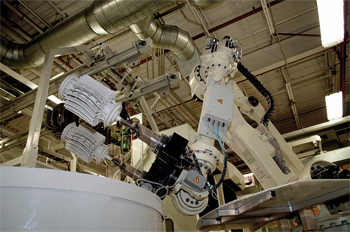

Установки для обсыпки создают взвешенное состояние сухого огнеупорного материала с помощью мощного потока сжатого воздуха. Песок находится в постоянном движении и напоминает кипящую жидкость, поэтому модельную сборку погружают в него без механического сопротивления. Зерна обволакивают влажную суспензию со всех сторон одновременно, что гарантирует равномерную толщину каждого слоя керамики.

Метод кипящего слоя исключает повреждение хрупких восковых деталей, которые могут сломаться при обычной засыпке сверху. Высота зоны обдува регулируется через заслонки в зависимости от габаритов заготовки. Воздушные фильтры в верхней части камеры задерживают мелкую пыль и возвращают ее в технологический цикл. Когда модельную сборку извлекают из песка, излишки абразива осыпаются обратно под действием силы тяжести.

Настройка давления воздуха предотвращает образование пустот в глубоких пазах и отверстиях модели. Станина агрегата имеет виброизоляцию для защиты соседнего измерительного оборудования. Обсыпка создает пористую структуру оболочки, которая хорошо отводит газы в момент заливки расплава.

Автоклав обеспечивает быстрое выплавление модельного состава из керамической оболочки под действием острого пара. Давление внутри камеры мгновенно поднимают до 0,8 МПа, поэтому воск на границе с формой переходит в жидкое состояние раньше, чем начнется расширение всей массы заготовки.

Этот физический эффект предотвращает разрыв хрупкой керамики, который часто случается при медленном нагреве в обычных печах. Пар проникает во все внутренние полости и вытесняет расплав в нижний приемный бункер. Процесс занимает от 10 до 15 минут в зависимости от сложности и веса загружаемой партии.

Конструкция аппарата включает систему автоматической сепарации, которая отделяет воск от конденсата воды для его повторного использования. Модельный состав после очистки возвращают на участок изготовления заготовок, что снижает себестоимость продукции на 20%. Датчики безопасности блокируют открытие массивной двери до полного сброса давления и снижения температуры до +60℃. Внутренние стенки изготавливают из нержавеющей стали - для защиты от коррозии при контакте с влажной средой.

Обжиг проводят для окончательного удаления остатков воска и придания керамике высокой механической прочности. При нагреве до +1050℃ в структуре материала происходят химические реакции спекания зерен огнеупора с кремнеземистым связующим. Оболочка превращается в монолитный камень, который способен выдержать статический напор тяжелого расплава стали или титана.

Процесс также открывает поры в стенках формы, что обеспечивает необходимую газопроницаемость при заливке. Если пропустить этот этап, воздух не сможет выйти из полости и отливка получится с дефектами в виде газовых пузырей.

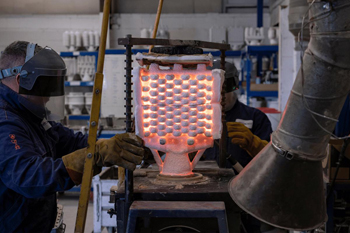

Печи для обжига оснащают программируемыми контроллерами для плавного повышения и снижения температуры. Резкие тепловые скачки вызывают появление трещин, через которые жидкий металл может вытечь наружу. На финальной стадии формы выдерживают при максимальном жаре в течение 2-3 часов для полной стабилизации размеров. Раскаленные формы часто подают на заливку сразу после извлечения из печи, чтобы сохранить тепло и улучшить заполняемость тонких ребер.

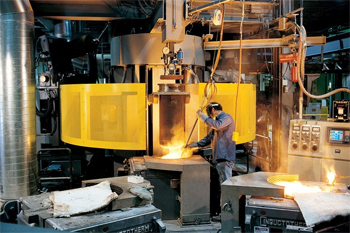

Вакуумные индукционные печи расплавляют металл в герметичной камере, где давление падает до 10-3 Па. Отсутствие атмосферного воздуха исключает окисление легирующих элементов и позволяет получать сталь с минимальным содержанием вредных газов.

Нагрев происходит за счет вихревых токов внутри тигля, поэтому температура расплава достигает +1800℃ за короткое время. Электромагнитные силы вызывают интенсивное перемешивание массы, что гарантирует однородный химический состав по всей высоте. Метод идеально подходит для работы с никелевыми и кобальтовыми жаропрочными сплавами.

Система включает шлюзовые камеры для ввода добавок и извлечения готовых форм без нарушения вакуума в основной зоне. Водоохлаждаемые катушки индуктора защищают корпус от перегрева и предотвращают аварийные поломки электроники. Оператор контролирует процесс через смотровые окна из кварцевого стекла со встроенными фильтрами. Автоматика отслеживает расход энергии и параметры вакуума, сохраняя протокол каждой плавки в памяти компьютера.

Аддитивные технологии позволяют изготавливать сложные мастер-модели без производства дорогостоящих металлических пресс-форм. 3D-принтер наносит модельный состав слой за слоем с толщиной до 25 мкм, формируя деталь по цифровой модели. Такой подход сокращает время подготовки к выпуску опытных образцов с нескольких месяцев до нескольких дней.

Оборудование обеспечивает идеальную точность внутренних каналов и поднутрений, которые невозможно получить методом обычного прессования. После печати воск не требует механической обработки и сразу поступает на участок сборки литейных блоков.

Специальные фотополимерные составы после застывания имеют гладкую поверхность и низкий коэффициент термического расширения. Если в конструкцию детали нужно внести изменения, инженер просто корректирует файл и запускает новый цикл производства. Метод позволяет экономить до 40% средств при выпуске единичных изделий или малых партий продукции. Современные системы печати поддерживают высокую скорость построения до 10 мм высоты в час.

Вакуумный затвор герметизирует зону вращения формы, позволяя откачивать воздух из полости кокиля непосредственно перед заливкой. Когда центробежная сила распределяет расплав по стенкам, отсутствие газового сопротивления способствует получению тончайших ребер и острых кромок.

Сочетание вакуума и высокой скорости вращения до 2000 об/мин гарантирует максимальную плотность структуры металла. Это исключает появление микропористости, которая часто становится причиной разрушения турбинных лопаток при высоких нагрузках. Механизм затвора работает синхронно с заливочным клапаном, обеспечивая мгновенный впрыск дозы металла.

Уплотнения затвора изготавливают из термостойких материалов, способных работать при нагреве до +300℃ в условиях трения. Система управления отслеживает уровень разрежения в реальном времени и блокирует запуск привода при негерметичности стыков. После завершения кристаллизации затвор открывается автоматически для извлечения готового блока. Применение вакуума в центробежных установках позволяет заливать сплавы с узким температурным интервалом текучести.

Поточные вискозиметры измеряют сопротивление потоку жидкости непосредственно в баке смесителя или в заливочном контуре. Прибор фиксирует время прохождения определенного объема состава через калиброванное отверстие или замеряет крутящий момент на вращающемся роторе.

Данные поступают на пульт управления 500 раз в секунду, что позволяет мгновенно обнаруживать испарение растворителя или оседание порошка. Если вязкость отклоняется от нормы, автоматика добавляет порцию связующего вещества или разбавителя. Стабильность этого параметра определяет толщину каждого слоя керамики и точность воспроизведения деталей.

Датчики снабжают системами автоматической очистки, чтобы застывающая керамика не блокировала чувствительные элементы. Информация о вязкости сохраняется в цифровом журнале для контроля соблюдения технологии на протяжении всей смены. Программное обеспечение учитывает температуру окружающей среды, потому что нагрев воздуха в цехе влияет на текучесть смеси. Использование цифровых приборов исключает ошибки ручного замера с помощью обычных воронок.

Вибростолы передают высокочастотные колебания модельному блоку во время его погружения в жидкую суспензию или при обсыпке песком. Направленная вибрация заставляет мелкие частицы огнеупора плотнее прилегать к восковой поверхности, вытесняя пузырьки воздуха из глубоких карманов.

Эффект виброожижения улучшает заполняемость сложных полостей и повышает общую плотность будущей формы. Амплитуду и частоту колебаний настраивают с пульта управления в зависимости от массы и хрупкости заготовок. Пневматические или электромеханические возбудители обеспечивают стабильный режим воздействия без рывков.

Столешница агрегата опирается на пружинные демпферы, которые препятствуют передаче вибрации на фундамент здания. Зажимные устройства надежно фиксируют литниковую чашу на платформе для исключения случайного падения дорогостоящей сборки. Время вибрационного воздействия составляет от 10 до 40 секунд на каждый слой оболочки. Регулярная проверка затяжки болтовых соединений предотвращает возникновение резонансных явлений и поломку рамы.
