Оборудование для окраски обливом и окунанием

Постоянное движение лакокрасочного состава внутри емкости предотвращает осаждение тяжелого пигмента на дно и поддерживает абсолютную однородность смеси. Насосные агрегаты забирают рабочую жидкость из нижней части резервуара и подают ее обратно через распределительные коллекторы. Внутренние трубопроводы оснащают форсунками, которые направляют потоки вдоль стенок.

Когда краска находится в постоянном движении, она проходит через каскад фильтров грубой и тонкой очистки. Такая схема позволяет удалять случайные загрязнения и продукты окисления металла прямо в процессе окрашивания. Интенсивность перемешивания состава регулируют через частотные преобразователи на двигателях насосов, так как разные типы эмалей имеют индивидуальные требования к текучести.

Система принудительной циркуляции также помогает поддерживать строго заданную температуру раствора по всему объему крупной ванны. В гидравлический контур встраивают теплообменники, которые подогревают или охлаждают состав в зависимости от внешних условий.

Переливной порог поддерживает постоянный уровень жидкости перед зоной нагнетания рабочего насоса внутри системы. Когда излишки краски стекают с изделия в приемный поддон, они попадают в специальный отсек через каскад очистных сеток. Специальная конструкция полностью исключает попадание пузырьков атмосферного воздуха в систему подачи, потому что забор происходит только из нижних слоев под зеркалом жидкости.

Такое решение предотвращает появление брака на поверхности металла в виде мелких кратеров или нежелательных воздушных включений. Гладкая верхняя кромка порога обеспечивает движение состава без излишнего вспенивания при свободном падении струи. Это позволяет эффективно отделять поверхностные загрязнения и масляную пленку от основного объема эмали.

Высоту перелива настраивают под конкретную производительность окрасочной линии, чтобы обеспечить нужный запас материала под бесперебойную работу распределительных форсунок. Когда насос перекачивает жидкость из накопителя в рабочий контур, уровень за порогом остается неизменным в течение всей смены. Очистка отсеков за переливом занимает минимум времени, так как доступ к ним открывают через быстросъемные смотровые люки.

Системы принудительного охлаждения предотвращают перегрев материала, который возникает из-за постоянной работы циркуляционных насосов и трения жидкости в трубах. Когда температура состава поднимается выше +25℃, растворители начинают испаряться слишком интенсивно, что меняет химические свойства покрытия.

Внутри ванны или в выносном контуре устанавливают змеевики теплообменников, по которым движется холодная вода или специальный хладагент. Электронный термостат отслеживает показатели среды и автоматически открывает клапаны подачи холода при достижении значений. Оборудование защищает краску от преждевременной полимеризации прямо в емкости и надолго сохраняет ее вязкость.

Равномерное распределение температурных потоков внутри жидкости достигается через работу мешалок или направленных струй из коллекторов. Если локальные зоны перегрева сохраняются, на поверхности металла могут возникнуть пятна или разводы из-за разной скорости высыхания слоев. Теплообменники изготавливают из материалов с высокой теплопроводностью, которые не вступают в реакцию с компонентами эмали и грунтовки. Когда линию останавливают на ночь, система охлаждения может продолжать работу в экономичном режиме.

Донные скребковые механизмы служат для автоматического удаления твердого осадка и шлама, которые накапливаются на дне резервуара. Когда частицы окалины или тяжелые компоненты краски оседают вниз, они образуют слой грязи, который способен засорить патрубки насосов.

Лопасти медленно перемещаются по всей площади дна и сдвигают загрязнения в сторону специального приямка или конусообразного сборника. Оттуда масса откачивается диафрагменным насосом в систему фильтрации или в контейнеры под утилизацию отходов. Постоянная очистка дна избавляет от необходимости полной остановки производства и слива всего объема краски для проведения ручной уборки.

Привод скребков располагают снаружи ванны под защиту электрических узлов от воздействия паров растворителя и брызг жидкости. Когда штанги проходят через стенки емкости, используют надежные торцевые уплотнения, которые исключают протечки и потерю герметичности системы. Материал рабочих лезвий выбирают с учетом абразивной стойкости, чтобы трение о дно не вызывало износа самого металла конструкции.

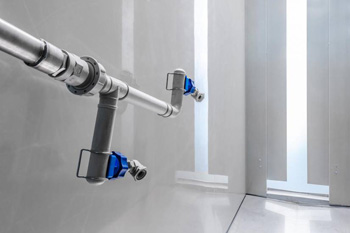

Геометрия распылительных наконечников определяет конфигурацию струй краски, которые должны полностью покрывать изделие. Если форсунки имеют плоское сопло, они создают веерный поток под обработку широких и ровных поверхностей. Круглые отверстия формируют плотные струи, которые эффективны при прокрашивании глубоких пазов, резьбовых соединений или сложных изгибов.

Внутренние каналы насадок проектируют так, чтобы избежать турбулентности и обеспечить движение жидкости под невысоким давлением. Такой подход исключает избыточное вспенивание эмали и предотвращает появление пузырьков воздуха на финишном слое покрытия.

Материал наконечников должен обладать высокой химической стойкостью к агрессивным компонентам лака и не разрушаться под действием растворителей. Когда сопла забиваются остатками засохшей краски, их форма искажается, что ведет к появлению полос или пропусков на металле. Сменная конструкция позволяет быстро производить чистку или замену узлов без демонтажа всей системы подачи. Наклон форсунок регулируют через специальные шаровые крепления.

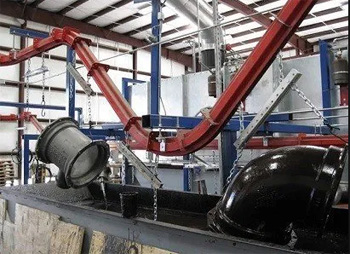

Устройства наклона подвесок обеспечивают полное стекание излишков краски из закрытых полостей и внутренних карманов после их извлечения из ванны. Когда деталь покидает зеркало жидкости, она находится в горизонтальном положении, что способствует образованию застоев в углублениях. Специальный привод поворачивает траверсу на угол от 15 до 45 градусов в процессе движения по конвейеру.

Подобная манипуляция заставляет краску равномерно распределяться по поверхности и уходить обратно в резервуар через каплесборники. Это предотвращает появление наплывов и потеков, которые могут испортить внешний вид изделия и нарушить точность его размеров. Правильная ориентация заготовки в пространстве обеспечивает получение качественного и тонкого защитного слоя.

Механизмы наклона интегрируют в общую транспортную систему, когда траектория пути имеет специальные перепады высот или поворотные секции. Если изделия проходят стадию выдержки перед печью сушки, наклон помогает ускорить испарение растворителей из труднодоступных зон. Все шарнирные соединения и приводы защищают от попадания брызг состава с помощью гибких кожухов или экранов.

Насосные агрегаты обеспечивают подачу состава из накопительной емкости к распределительным коллекторам под заданным давлением. Когда оборудование запускают, жидкость проходит через систему фильтров под удаление твердых включений и комочков пигмента. Использование центробежных насосов с открытым рабочим колесом позволяет перекачивать смеси без риска заклинивания механизма.

Проточная часть прибора имеет химически стойкое покрытие или выполняется из нержавеющей стали под исключение реакции с компонентами эмали. Стабильность потока гарантирует равномерное наполнение форсунок и формирование однородных струй, которые обволакивают металл со всех сторон. Это создает условия под высокую скорость обработки серийной продукции на автоматических конвейерных линиях.

Регулировку производительности системы производят через изменение частоты вращения вала двигателя, что позволяет точно подстраивать объем подачи под размеры изделий. Когда работа временно прекращается, насос переходит в режим байпаса под поддержание постоянной циркуляции краски внутри труб. Это предотвращает засыхание материала в каналах и исключает образование пробок, которые трудно удалить без разборки магистрали.

Автоматические крышки закрывают зеркало краски во время простоев оборудования, чтобы предотвратить испарение летучих растворителей в атмосферу цеха. Когда емкость остается открытой на ночь или в перерывах между сменами, химический состав материала меняется из-за потери легких фракций. Это ведет к росту вязкости эмали и может вызвать порчу всей партии дорогостоящей продукции внутри бака.

Герметичное закрытие также защищает жидкость от попадания пыли, мусора или других инородных предметов из внешней среды. Использование электромеханических или пневматических приводов позволяет перемещать панели нажатием одной кнопки на пульте управления. Безопасность процесса повышается, когда пары растворителя остаются внутри изолированного пространства резервуара.

Крышки часто снабжают взрывными клапанами и системами автоматического пожаротушения под обеспечение пожарной безопасности на опасном производстве. Когда датчики фиксируют задымление или резкий рост температуры, механизмы мгновенно блокируют доступ воздуха к очагу возгорания. Стальная конструкция створок имеет внутреннюю изоляцию, которая помогает поддерживать температуру краски зимой.

Поточные вискозиметры проводят мониторинг текучести лакокрасочного состава в режиме реального времени без забора проб для лаборатории. Когда жидкость проходит через измерительную камеру прибора, встроенный датчик фиксирует сопротивление вращению ротора или время прохождения порции через капилляр. Данные мгновенно передаются на центральный контроллер, который сравнивает их с эталонными значениями технологической карты.

Если вязкость превышает норму из-за испарения растворителя, система автоматически открывает клапан подачи разбавителя из бака. Автоматизация гарантирует стабильную толщину покрытия на металле вне зависимости от длительности рабочей смены. Точное соблюдение параметров исключает появление дефектов окраски и снижает процент брака на производстве.

Приборы монтируют непосредственно в циркуляционный контур, что обеспечивает постоянное обновление замеряемого материала в рабочей зоне датчика. Когда происходит смена типа краски, электроника позволяет быстро перенастроить пороги срабатывания под новые физические характеристики эмали. Надежный корпус из полированной стали защищает чувствительные элементы от налипания пигмента и упрощает процедуру промывки системы.

Воздушные ножи, или обдувочные рампы, служат для быстрого удаления избытков краски и капель с поверхности металла сразу после выхода из камеры облива. Когда заготовка движется по конвейеру, плоский высокоскоростной поток воздуха сбивает наплывы в местах стыков и на нижних кромках деталей. Это предотвращает застывание толстых слоев материала, которые могут трескаться при сушке или мешать последующей сборке металлоконструкций.

Использование сжатого воздуха из компрессора или мощных центробежных воздуходувок позволяет регулировать силу воздействия в зависимости от вязкости краски. Подобная обработка ускоряет процесс первичного высыхания покрытия и делает его более равномерным по всей площади изделия. Чистота рабочих зон повышается, когда лишняя жидкость сбрасывается в каплесборники контролируемым образом.

Конструкция воздушного ножа представляет собой узкую щель в металлической трубе, которая формирует направленный и ровный факел обдува. Когда деталь имеет сложную геометрию, несколько ножей устанавливают под разными углами под эффективную очистку всех пазов и отверстий. Расстояние от насадки до поверхности металла выбирают так, чтобы не вызывать рябь или волны на свежем слое лака.

Внутренняя облицовка (футеровка) ванн окунания защищает силовой металлический корпус от коррозии и предотвращает химическое загрязнение краски продуктами окисления стали. Когда для работы используют составы на водной основе или агрессивные грунты, внутреннюю поверхность емкости покрывают листами из полипропилена или фторопласта. Эти полимеры обладают абсолютной инертностью и не вступают в реакцию с растворителями, кислотами или щелочами, которые входят в состав эмалей.

Гладкая поверхность пластика препятствует налипанию пигмента и значительно облегчает процедуру очистки резервуара при смене цвета. Использование диэлектрических материалов также необходимо при использовании методов электроосаждения, когда стенки должны иметь надежную изоляцию от электрической цепи.

Толщина защитного слоя составляет от 5 до 15 мм, что обеспечивает высокую механическую прочность и стойкость к случайным ударам подвесками конвейера. Сварку швов производят специальным инструментом под создание абсолютно герметичного контура без щелей и зазоров. Если ванна имеет большие габариты, футеровку монтируют на каркас с зазором, который позволяет контролировать протечки через систему сигнальных отверстий. Срок службы покрытия превышает 10 лет даже при постоянном контакте с химически активными средами в условиях многосменной работы.

Нагревательные системы поддерживают оптимальную температуру лакокрасочного состава, которая необходима под обеспечение вязкости и растекаемости эмали по металлу. Если в холода температура в цехе падает, жидкость становится слишком густой, что ведет к перерасходу материала и появлению дефектов.

Электрические ТЭНы или водяные регистры размещают вдоль боковых стенок или в отдельном промежуточном баке циркуляционного контура. Специальные защитные кожухи исключают прямой контакт нагревателей с краской под предотвращение ее локального перегрева и выгорания пигмента. Автоматический терморегулятор поддерживает заданный режим с точностью до 1℃, обеспечивая стабильность процесса в течение суток.

Использование систем косвенного нагрева через масляную или водяную рубашку считается наиболее безопасным методом при работе с легковоспламеняющимися составами. Когда тепло передается равномерно по всей площади стенок, исключается образование нагара на внутренних поверхностях емкости. Мощность оборудования рассчитывают исходя из объема ванны и требуемой скорости выхода на рабочий режим после простоя.

Лопастные погружные мешалки обеспечивают принудительное перемешивание лакокрасочного состава по всему объему глубокой ванны под исключение расслоения фаз. Когда краска содержит тяжелые металлические пигменты или наполнители, они склонны выпадать в осадок при отсутствии динамического воздействия.

Вращение пропеллера создает направленные потоки, которые поднимают частицы, осевшие на дно, и равномерно распределяют их внутри жидкой основы. Постоянная гомогенизация смеси важна для получения одинакового оттенка и блеска на всех деталях из одной партии. Оборудование работает синхронно с циркуляционными насосами, дополняя их действие в зонах со слабой скоростью течения жидкости. Гладкие лопасти мешалок не вызывают захвата воздуха и вспенивания эмали.

Привод мешалки устанавливают на верхней раме ванны или на специальных консолях, при этом вал имеет значительную длину под охват нижних слоев. Использование взрывозащищенных электродвигателей обязательно, так как пары многих растворителей образуют опасные смеси с воздухом. Регулировка угла наклона лопастей позволяет менять характер циркуляции в зависимости от геометрии бака и плотности используемого материала.
