Печи вращающиеся для выплавки свинца

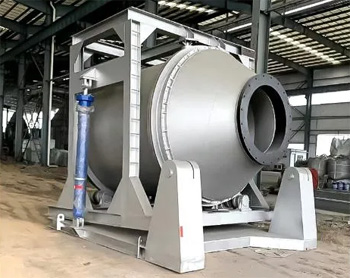

Короткобарабанные роторные печи оснащают гидравлическими механизмами для изменения угла наклона стального корпуса в процессе плавки. Эта функция позволяет управлять скоростью перемешивания шихты и направлением движения расплава.

В начале цикла печь наклоняют в сторону загрузочного окна - для удобного ввода металлолома или концентрата с помощью ленточных конвейеров. Во время активного плавления барабан переводят в оптимальное положение, которое обеспечивает максимальный контакт горячих газов с поверхностью металла. Изменение геометрии ванны внутри сосуда способствует быстрому расплавлению кускового сырья и равномерному распределению флюсов по объему.

Гидравлика удерживает многотонный агрегат в заданном положении с точностью до 0,5 градуса. Когда наступает этап слива готовой продукции, корпус плавно опускают в сторону сталевыпускного отверстия. Такая мобильность исключает необходимость установки дополнительных переливных желобов и сокращает время на разгрузку агрегата. Система блокировок предотвращает самопроизвольное падение барабана при потере давления в магистралях. Регулируемый наклон также позволяет полностью опорожнять печь и удалять остатки вязкого шлака со дна.

Внутреннюю облицовку вращающихся печей выполняют из высокоплотного периклазохромитового кирпича на прямой связке. Свинец в расплавленном состоянии обладает высокой текучестью, а его оксиды химически агрессивно воздействуют на большинство обычных огнеупоров.

Выбранный тип материала имеет минимальную открытую пористость, поэтому расплав не проникает глубоко в структуру кладки. Это свойство предотвращает разрушение стенок и исключает контакт металла со стальным кожухом барабана. Общая толщина футеровки составляет 230-450 мм в зависимости от внешних габаритов установки и температурного режима плавки.

Между рабочим слоем и металлическим корпусом укладывают теплоизоляционные плиты из керамического волокна. Мера снижает потери энергии и защищает сталь от перегрева, который вызывает термическую деформацию обечайки. Кладку кирпича проводят с применением специальных растворов, которые после нагрева образуют монолитную структуру с высокой механической прочностью. Если на поверхности появляются следы размыва шлаком, проводят ремонт методом торкретирования прямо в горячем состоянии.

Для исключения выбросов ядовитых паров свинца в цех применяют лабиринтные и контактные уплотнения в местах сочленения подвижного корпуса с неподвижными узлами. Стальные кольца с пружинным прижимом плотно прилегают к торцевым поверхностям барабана и создают надежный барьер для горячих газов.

Внутрь уплотнительного узла постоянно подают очищенный сжатый воздух под небольшим избыточным давлением. Подобная воздушная завеса вытесняет мелкую пыль из зазоров и предотвращает попадание абразивных частиц в подшипниковые опоры. Герметичность системы имеет решающее значение для соблюдения экологических нормативов и защиты здоровья персонала.

Поверхности трения в уплотнениях изготавливают из графитовых или бронзовых вставок, которые обладают низким коэффициентом трения и высокой теплостойкостью. Система аспирации создает внутри печи разрежение, поэтому подсос атмосферного воздуха происходит направленно в сторону очистных фильтров. Автоматика постоянно мониторит перепад давления на стыках и выдает сигнал тревоги при обнаружении утечек. Состояние эластичных манжет проверяют ежедневно, так как высокая температура и вибрации вызывают их постепенный износ.

Передача крутящего момента через зубчатый венец или цевочное зацепление позволяет вращать массивный барабан при минимальных затратах энергии. Массивное стальное кольцо с зубьями монтируют непосредственно на корпус печи, а ведущая шестерня редуктора обеспечивает надежный контакт.

Эта техническая схема выдерживает колоссальные крутящие моменты, которые возникают при перекатывании тяжелой шихты внутри сосуда. Для компенсации теплового расширения барабана при нагреве до +1000℃ зубчатый венец имеет разрезную конструкцию. Использование открытых передач упрощает визуальный контроль состояния механизмов и облегчает процесс их очистки.

Смазку открытого зацепления проводят автоматические станции, которые распыляют специальное графитовое масло на поверхности зубьев. Это снижает износ металла и уменьшает уровень шума в производственном помещении. Для исключения ударных нагрузок в момент пуска электродвигатель соединяют с редуктором через гидромуфту или частотный преобразователь. Надежный привод гарантирует стабильную скорость вращения от 0,5 до 3 об/мин.

Для удержания печи в заданном положении используют комбинацию опорных и упорных роликов, которые монтируют на общей стальной раме. Опорные узлы воспринимают вертикальную нагрузку от веса барабана и расплавленного металла. Эти механизмы гарантируют легкость вращения всей установки. Упорные ролики располагают по бокам от бандажных колец для предотвращения сползания корпуса вниз по уклону фундамента.

Поверхность качения роликов подвергают глубокой закалке, так как они испытывают постоянные контактные напряжения в условиях запыленности. Малейший перекос осей приводит к быстрому износу бандажей и вибрациям станины.

Регулировку положения роликов проводят с помощью прецизионных домкратов и калиброванных прокладок при каждом техническом обслуживании. Подшипниковые узлы защищают лабиринтными крышками и снабжают датчиками контроля температуры. Если ролики начинают перегреваться, автоматика увеличивает подачу смазки или снижает обороты привода. Конструкция опор предусматривает наличие водяных рубашек охлаждения для отвода жара от горячего корпуса печи.

Короткопламенные горелки создают мощный и широкий факел, который быстро передает энергию непосредственно зеркалу расплава. Процесс горения происходит в ограниченном объеме, и это позволяет локализовать тепло в центре ванны. Конструкция защищает торцевые крышки от перегрева.

В качестве топлива используют природный газ или дизельное топливо в смеси с техническим кислородом. Применение кислородного дутья повышает температуру пламени и значительно сокращает время плавления шихты. Это экономит до 20% энергоресурсов на тонну свинца по сравнению с атмосферными горелками.

Система управления плавно меняет соотношение компонентов смеси для создания восстановительной атмосферы в камере. Такой режим необходим для эффективного восстановления свинца из сульфидных концентратов и оксидных шламов. Датчики пламени отслеживают стабильность горения и мгновенно перекрывают подачу газа при случайном затухании факела. Корпус горелочного устройства имеет водяное охлаждение для предотвращения деформации сопла под воздействием лучистого тепла.

Система газоочистки засасывает отходящие газы из печи и направляет их в камеру с многочисленными тканевыми рукавами. Фильтры изготавливают из термостойких материалов на основе политетрафторэтилена, которые выдерживают нагрев до +250℃.

Мелкие частицы оксидов свинца оседают на поверхности ткани, а очищенный воздух выходит в атмосферу через дымовую трубу. Процесс обеспечивает эффективность улавливания вредных веществ на уровне 99.8%. Уловленную пыль регулярно встряхивают в нижние бункеры с помощью импульсов сжатого воздуха. Процесс происходит автоматически по сигналу таймера или датчика перепада давления.

Собранный материал представляет собой ценное сырье, которое возвращают в печь для повторного плавления. Автоматика контроля постоянно мониторит состояние фильтров и сигнализирует о необходимости замены порванных рукавов. Перед входом в фильтрующую установку газы проходят через охладители, где их температура снижается до безопасных значений. Эта защита предотвращает прогорание ткани и гарантирует стабильную тягу в системе аспирации.

Роторные печи идеально подходят для переработки аккумуляторного лома, так как они позволяют работать с материалами разной плотности и состава. В барабан загружают дробленые корпуса, свинцовую пасту и решетки, которые перемешиваются в процессе вращения.

Высокая температура выжигает органические остатки пластика, а свинец переходит в жидкую фазу под слоем защитного флюса. Постоянное кручение сосуда обеспечивает быстрый теплообмен между шихтой и факелом горелки. Это сокращает время плавки на 30% по сравнению со стационарными отражательными агрегатами.

Для связывания серы и отделения шлака в ванну добавляют кальцинированную соду и железную стружку. Программное управление точно выдерживает временные интервалы для каждой стадии процесса восстановления металла. Когда свинец накапливается в нижней части, его сливают через летку в изложницы для формовки черновых слитков. Шлак удаляют в конце цикла после полной разгрузки металла.

Скорость вращения корпуса печи определяет интенсивность обновления поверхности контакта между металлом, шлаком и газовой фазой. При оптимальных оборотах 1–2 в минуту шихта постоянно пересыпается, и это ускоряет перенос тепла от горелки к холодным кускам сырья.

Перемешивание способствует быстрому протеканию реакций восстановления оксидов свинца углеродом. Если барабан вращается слишком быстро, центробежные силы прижимают материал к стенкам, и процесс теплообмена замедляется. Недостаточная скорость вращения ведет к образованию застойных зон и неравномерному прогреву ванны.

Частотные преобразователи позволяют менять темп работы в зависимости от вязкости расплава и стадии процесса. На этапе загрузки обороты увеличивают, чтобы материал быстро распределялся по всей длине печи. Для спокойного разделения металлической и шлаковой фаз скорость во время рафинирования снижают. Электронная система мониторинга отслеживает крутящий момент на валу, выявляя моменты заклинивания или образования настылей.

Выпускное отверстие или летку располагают на торцевой крышке или в боковой части барабана для слива свинца и отходов. Отверстие закрывают огнеупорной пробкой или специальным затвором, который выдерживает статическое давление многотонного расплава.

Когда наступает момент выпуска, печь поворачивают в нужное положение, а летку вскрывают пневматическим пробойником. Сначала сливают тяжелый свинец, который скапливается на дне, а затем удаляют легкий жидкий шлак. Данная последовательность гарантирует чистоту металла и исключает его потери с отходами.

Зону выпуска футеруют массивными блоками из плавленого хромомагнезита для защиты от размывающего действия скоростной струи. Вокруг летки монтируют подогреваемые желоба, которые предотвращают застывание свинца во время транспортировки к разливочному колесу. После завершения операции отверстие заделывают пластичной массой с помощью забивочной машины. Современные станки оснащают датчиками веса под корпусом печи: это помогает контролировать количество выгруженной продукции.

Инфракрасные сканеры постоянно замеряют температуру стального кожуха вдоль всей длины вращающегося барабана. Приборы передают тепловую карту на монитор оператора и выявляют зоны локального перегрева в реальном времени. Если температура стали превышает +350℃, это прямо указывает на критическое истончение или выпадение кирпича в данном секторе.

Мониторинг позволяет предотвратить катастрофический прогар корпуса и вовремя остановить агрегат для проведения ремонта. Без дистанционного контроля обнаружить дефект под слоем пыли и окалины до момента аварии практически невозможно.

Система архивирует данные о тепловом режиме каждой плавки для анализа ресурса огнеупоров. Лазерные датчики также контролируют биение вала и осевое смещение корпуса, предупреждая о деформации металла. Когда сканер фиксирует рост температуры, автоматика увеличивает напор охлаждающего воздуха на конкретный участок обечайки. Визуализация процессов помогает планировать график замены футеровки и снижает риск внеплановых простоев.

Вспомогательный привод предназначен для медленного вращения барабана при отключении электроснабжения или поломке главного двигателя. Он состоит из маломощного мотора, который подключается к редуктору через автономную линию питания или дизельный генератор.

Эта мера необходима для предотвращения деформации раскаленного корпуса под весом тяжелого расплава при внезапной остановке. Если печь застынет в одном положении, односторонний нагрев и термические напряжения вызовут изгиб стального вала. Кривизна корпуса сделает последующую эксплуатацию агрегата невозможной без капитального ремонта.

Аварийный привод также используют во время проведения футеровочных работ и осмотра внутренней полости камеры. Он позволяет точно позиционировать барабан для замены конкретного кирпича или очистки сливного отверстия. Скорость движения в этом режиме в 10 раз ниже рабочей, что обеспечивает безопасность персонала при выполнении сервисных операций. Механическая блокировка исключает одновременное включение обоих двигателей во избежание поломки шестерен.
