Рельсобалочные станы

Клети универсального типа оснащают двумя горизонтальными и двумя вертикальными валками, которые располагают в одной плоскости. Подобная компоновка позволяет одновременно обжимать все грани двутавровой балки или рельсового профиля. Оси валков закрепляют в массивных подушках, которые воспринимают колоссальные усилия до 4500–5500 т. Вертикальные ролики делают неприводными, потому что они вращаются за счет трения о движущийся металл.

Такая схема гарантирует высокую точность размеров тонких полок профиля и исключает появление внутренних напряжений в стали. Индивидуальные механизмы настройки позволяют перемещать каждый валок автономно с шагом до 0.1 мм для калибровки профиля.

Станины агрегатов изготавливают из литой стали повышенной прочности для сопротивления деформациям при горячей прокатке. Внутренние поверхности окон станин защищают сменными плитами из износостойкого сплава. Конструкция предусматривает наличие гидравлических уравновешивающих устройств для исключения зазоров в резьбовых парах нажимных винтов. При переходе на новый размер балки системы быстрой смены кассет позволяют заменять весь комплект инструмента за 25–30 минут.

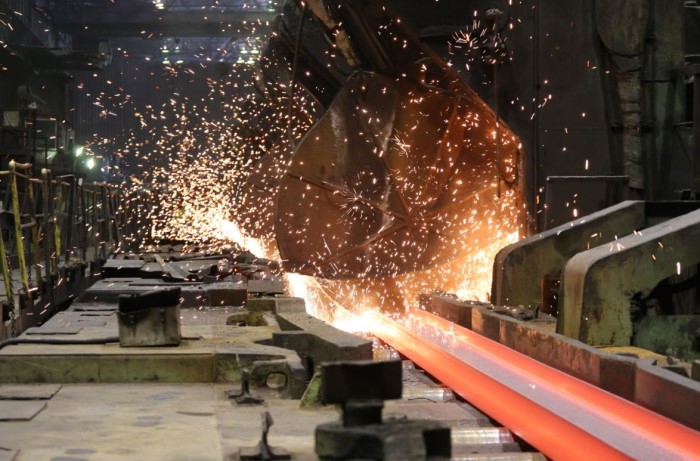

Дисковые пилы для разделения горячего профиля имеют огромный диаметр полотна до 2000–2500 мм. Диск изготавливают из специальных легированных сталей, которые сохраняют жесткость при контакте с металлом температурой +900–1000℃. На периферии полотна нарезают зубья особой формы для эффективного удаления стружки из глубокого реза.

Привод пилы осуществляют от мощного электродвигателя через клиноременную передачу для гашения вибраций. Скорость вращения кромки достигает 100 м/с, поэтому инструмент должен проходить процедуру динамической балансировки. Каретку с пильным узлом перемещают при помощи гидравлического цилиндра с регулируемой скоростью подачи.

Вдоль линии реза устанавливают мощные прижимные устройства для надежной фиксации балки или рельса. Вода под высоким давлением постоянно поступает на полотно пилы для охлаждения металла и вымывания мелких опилок. Защитный кожух из толстой стали полностью закрывает вращающиеся части и улавливает искры. Система автоматического измерения длины позволяет нарезать профиль на куски с точностью до 5–10 мм.

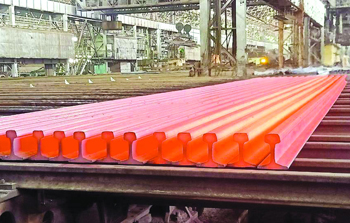

Реечные холодильники используют для равномерного охлаждения крупногабаритных профилей на воздухе после выхода из чистовой клети. Устройство представляет собой огромное стальное поле с подвижными и неподвижными рейками. Металл перемещают поперек холодильника шаговым методом, при котором профиль совершает один оборот вокруг своей оси. Такой подход обеспечивает одинаковую скорость остывания шейки и полок балки по всему сечению.

Длина охлаждающих столов может достигать 100–120 м для обеспечения необходимого темпа работы современного производства. Зубчатый профиль реек надежно удерживает горячий прокат и предотвращает его падение или случайное перепутывание в потоке.

Привод подвижных реек осуществляют от эксцентриковых валов, которые приводят в движение мощные электродвигатели. Автоматика контролирует шаг перемещения в зависимости от ширины профиля и требуемой интенсивности теплоотвода. Специальные датчики фиксируют температуру металла в начале и в конце транспортной цепи. Естественная конвекция воздуха дополняется работой мощных вентиляторов, которые располагают в приямках под настилом.

Роликовые машины используют для устранения остаточной кривизны и внутренних напряжений в готовом прокате. Оборудование состоит из мощного корпуса, в котором в шахматном порядке располагают 7–9 рабочих роликов. Профиль проходит через ролики и подвергается многократному знакопеременному изгибу в вертикальной плоскости.

Каждый ролик имеет индивидуальный привод и систему гидравлической настройки положения под нагрузкой. Величина обжатия постепенно уменьшается от входа к выходу, что гарантирует идеальную прямолинейность балки. Для работы с тяжелыми типами профилей усилия правки на таких станках могут достигать 1500–2000 кН.

Рабочие ролики изготавливают из кованой стали с последующей закалкой рабочих поверхностей до высокой твердости. Опоры валов снабжают двухрядными роликовыми подшипниками, которые работают в закрытых масляных ваннах. Входные и выходные рольганги синхронизируют по скорости с правильной машиной для исключения пробуксовки металла. Специальные датчики контроля прямолинейности измеряют отклонения профиля в режиме реального времени.

Манипуляторы и кантователи предназначены для захвата, перемещения и поворота тяжелых заготовок перед подачей в клеть. Их встраивают непосредственно в рольганги перед входной стороной стана. Кантователи разворачивают блюм или профиль вокруг продольной оси на угол 90 или 180 градусов. Это необходимо для обработки металла в разных калибрах валков при последовательных проходах.

Манипуляторные линейки центрируют заготовку точно по оси калибра для исключения перекосов при захвате. Устройства приводят в действие мощные гидравлические цилиндры или зубчатые передачи с электрическим приводом. Прочная конструкция захватов позволяет работать с раскаленным металлом, который имеет температуру до +1250℃. На рабочих поверхностях линеек закрепляют сменные плиты из жаропрочного чугуна для продления срока службы узла.

Система управления координирует движение манипуляторов со скоростью вращения валков и перемещением рольганга. Точность позиционирования заготовки обеспечивает стабильность процесса и снижает риск возникновения аварийных ситуаций.

Станина - основной несущий элемент прокатной клети и воспринимает все усилия деформации. Ее изготавливают в виде массивной замкнутой рамы из литой стали массой до 80–120 т. Внутренние проемы станины, в которых монтируют подушки подшипников рабочих валков, называют окнами.

Основание рамы надежно крепят к фундаментным плитам при помощи анкерных болтов большого диаметра. Высокая жесткость конструкции исключает упругие деформации станины, которые могут негативно влиять на точность профиля. Поверхности окон подвергают механической обработке и закрывают закаленными стальными планками.

В верхней поперечине станины располагают гайки нажимных винтов, которые служат для вертикального перемещения валков. Современные модификации оснащают гидравлическими распорными устройствами для автоматического выбора люфтов в резьбе. Конструкция предусматривает наличие специальных каналов для подачи смазки к направляющим поверхностям. Для защиты от перегрузок на станине устанавливают датчики деформации или тензометрические месдозы под нажимными винтами.

Установки гидросбива предназначены для удаления окалины с поверхности нагретого блюма перед началом прокатки. Твердая корка окислов на поверхности металла может привести к появлению глубоких вмятин и дефектов на готовой балке.

Очистка происходит в специальной камере, внутри которой располагают коллекторы с форсунками. Вода подается под давлением 15–20 МПа и воздействует на слой окалины мощным динамическим ударом. В результате резкого охлаждения и механического воздействия корка разрушается и смывается в отстойник. Такая подготовка улучшает качество поверхности и продлевает ресурс рабочих валков.

Насосная станция гидросбива включает в себя многоступенчатые насосы и гидроаккумуляторы для поддержания стабильного напора. Форсунки изготавливают из износостойкой керамики для предотвращения размытия сопла высокоскоростной струей. Угол наклона водяных струй рассчитывают таким образом, чтобы исключить застой воды в углублениях профиля. Система автоматизации включает подачу воды только при нахождении заготовки внутри камеры для экономии ресурсов.

Оборудование для маркировки наносит необходимую информацию на поверхность горячего или холодного проката в конце линии. На рельсобалочных станах применяют клеймовочные машины ударного или точечного типа. Механизм содержит вращающийся барабан со сменными шрифтами из инструментальной стали.

Информация включает номер плавки, марку стали, дату производства и логотип предприятия. Клеймение производят путем кратковременного прижатия головки к боковой поверхности шейки рельса или стенке балки. Современные лазерные установки позволяют наносить QR-коды для автоматизированного учета продукции на складе.

Маркировочные машины монтируют на подвижных каретках, которые перемещаются синхронно с движением проката по рольгангу. Пневматический или гидравлический привод обеспечивает необходимое усилие для получения четкого и глубокого оттиска. Программное управление позволяет изменять содержание надписи без остановки технологического процесса. Датчики положения фиксируют начало заготовки для точного размещения маркировки на заданном расстоянии от торца.

Системы быстрой перевалки предназначены для сокращения времени простоя стана при замене прокатного инструмента. Оборудование включает в себя выдвижные площадки, рельсовые пути и мощные гидравлические толкатели.

Комплект валков вместе с подушками и проводками собирают в единую кассету на специальном стенде. При необходимости замены старую кассету выдвигают из окон станины на перевалочную тележку в сторону от оси прокатки. После этого на освободившееся место устанавливают заранее подготовленный новый узел с нужным калибром. Весь процесс автоматизирован и управляется с пульта, что исключает ошибки при установке.

Гидравлические замки надежно фиксируют подушки валков в окнах станины после завершения перемещения. Разъемы для подачи смазки и воды подключают автоматически при помощи специальных стыковочных панелей. Использование технологии позволяет сократить время смены профиля с нескольких часов до 20–30 минут. Конструкция перевалочных тележек рассчитана на перемещение грузов массой более 200 т при высоких динамических нагрузках.

Индукционные установки используют для термического упрочнения головки рельса по всей длине изделия. Устройство состоит из медных водоохлаждаемых витков, которые повторяют контур верхней части профиля. Через индуктор пропускают ток высокой частоты, который создает переменное магнитное поле в металле. В поверхностном слое возникают вихревые токи, которые вызывают мгновенный нагрев стали до температуры аустенитизации.

После прохождения через индуктор рельс попадает в спрейерную камеру для резкого охлаждения воздушно-водяной смесью. Такая обработка создает мелкозернистую структуру и повышает твердость поверхности до необходимых значений.

Электропитание индукторов обеспечивают мощные тиристорные преобразователи частоты с водяным охлаждением силовых блоков. Автоматическая система слежения поддерживает стабильный зазор между витками и металлом в пределах 2–4 мм. Для перемещения рельса через зону закалки используют специальные приводные ролики с регулируемой скоростью. Температуру нагрева контролируют оптические пирометры, которые передают данные в контур управления мощностью.

Фундаменты рельсобалочных станов подвергаются огромным динамическим нагрузкам при захвате металла валками и работе редукторов. Для защиты бетонного основания применяют массивные стальные плиты и виброизолирующие материалы.

Между оборудованием и бетоном устанавливают специальные демпфирующие прокладки из полимерных композитов или резины. Анкерные болты снабжают пружинными шайбами и контргайками для предотвращения самопроизвольного отвинчивания. Подобные меры снижают амплитуду колебаний и предотвращают появление трещин в массивном бетонном массиве. Вокруг наиболее нагруженных узлов выполняют деформационные швы, которые заполняют эластичными герметиками.

Глубина заложения фундамента под главными клетями может достигать 5–8 м - для обеспечения необходимой инерционной массы. Подземные галереи позволяют проводить осмотр состояния креплений и своевременно удалять просочившееся масло. Поверхность бетона защищают кислотостойкими покрытиями для предотвращения разрушения при контакте с агрессивными средами. Электронные датчики мониторинга вибрации передают информацию о состоянии основания в единую базу данных.

Бесконтактные системы измерения контролируют геометрические параметры профиля непосредственно в процессе прокатки на полной скорости. Оборудование включает лазерные сканеры и скоростные видеокамеры, которые располагают за чистовой клетью.

Лазерный луч проецирует линию на поверхность металла, а камера считывает профиль сечения с высокой частотой. Программное обеспечение обрабатывает полученные данные и строит трехмерную модель участка балки или рельса. Система мгновенно вычисляет высоту шейки, ширину полок и радиусы скруглений с точностью до 0.05 мм.

Результаты измерений выводятся на монитор и автоматически сравниваются с требованиями государственного стандарта или чертежа. При выходе параметров за пределы допусков система выдает предупреждение для корректировки положения валков. Датчики монтируют внутри защитных кожухов с принудительным воздушным охлаждением и очисткой оптики. Информация о геометрии каждого погонного метра продукции сохраняется в электронном паспорте плавки.
