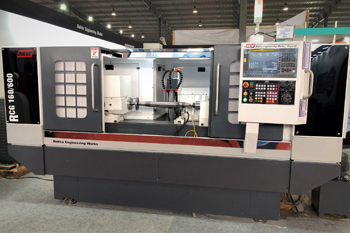

Шлифовальные станки с ЧПУ

Современные контроллеры подключают к общей заводской сети через защищенные промышленные протоколы обмена данными. Они непрерывно собирают информацию с тысяч электронных точек каждую секунду производственного цикла. Программная логика позволяет отслеживать состояние электрических двигателей и подшипниковых узлов в реальном времени. ПО анализирует полученные параметры и предсказывает момент выхода конкретной детали из строя.

Подобный подход предотвращает внезапные остановки линии и позволяет планировать сервис заранее. Система отправляет мгновенные уведомления через интернет на центральный пульт управления или мобильное устройство. Инженеры получают полный отчет о нагрузках, температуре и силе тока в обмотках без физического посещения цеха.

Удаленный доступ открывает возможность для программной корректировки настроек или обновления версии управляющего обеспечения силами производителя. Цифровой архив хранит историю всех нештатных ситуаций и изменений в настройках за весь период эксплуатации машины. Через облачные сервисы можно объединить десятки единиц техники в единую информационную среду.

Оптические линейки монтируют непосредственно на подвижные части суппорта и станины для создания прямой обратной связи. Они считывают фактическое положение рабочего стола с дискретностью 0,1 мкм. Этот параметр не зависит от износа винтовых передач.

Стеклянная шкала со сверхточным делением находится внутри герметичного алюминиевого профиля для защиты от загрязнений. Считывающая головка фиксирует количество световых импульсов во время перемещения узла по координатной оси. Электроника мгновенно преобразует данные в цифровой код и передает его в модуль управления станком. Такая схема замера исключает погрешности от люфта в шарико-винтовых парах и редукторах привода.

Для изготовления шкал выбирают материалы с нулевым коэффициентом термического расширения, чтобы сохранить точность при нагреве станка. Внутренний объем линейки постоянно продувают очищенным сухим воздухом под небольшим избыточным давлением. Воздушный поток предотвращает конденсацию влаги и попадание мельчайшей пыли на чувствительные оптические элементы.

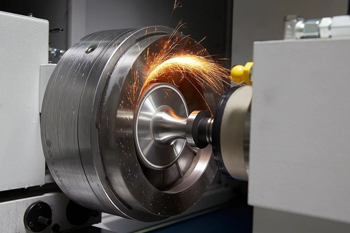

Адаптивное управление основывается на непрерывном измерении фактической нагрузки на привод шлифовального шпинделя в процессе резания. Датчики тока фиксируют изменение сопротивления материала, когда абразивный круг врезается в заготовку на разную глубину. Электроника автоматически корректирует скорость подачи стола для поддержания постоянного давления в зоне контакта.

Если припуск металла слишком большой, система замедляет движение суппорта для предотвращения перегрева и прижогов. Когда нагрузка падает, скорость перемещения растет до максимально возможных технологических пределов. Этот алгоритм обеспечивает оптимальную обработку без риска поломки инструмента или повреждения поверхностного слоя детали.

Программный модуль учитывает также степень затупления зерен абразива и корректирует усилия в зависимости от состояния связки круга. Интеллектуальное управление снижает износ механических узлов станка, потому что оно исключает работу на пиковых нагрузках. Система самостоятельно распознает неоднородность твердости заготовки и подстраивает траекторию движения для сохранения идеальной плоскостности. Результаты мониторинга выводят на дисплей в виде графиков.

Линейные двигатели обеспечивают перемещение рабочих органов без использования шарико-винтовых пар и промежуточных ремней. Движущая сила возникает в результате прямого взаимодействия электромагнитных полей статора и подвижного слайдера. Такая конструкция полностью исключает механическое трение в приводе, и за счет этого повышается динамика и скорость позиционирования.

Стол может совершать сотни коротких ходов в минуту с идеальной плавностью и полным отсутствием мертвого хода. Точность перемещений сохраняется на первоначальном уровне в течение всего срока службы, потому что в системе нет изнашивающихся передаточных звеньев. Линейный привод позволяет реализовывать сложнейшие траектории при пятиосевой интерполяции.

Отсутствие нагрева от трения в винтовых парах положительно сказывается на общей температурной стабильности оборудования. Магниты и обмотки охлаждают через замкнутый жидкостный контур, и он поддерживает постоянную температуру узла с точностью до градуса. Высокая жесткость магнитной связи предотвращает упругие отжатия каретки под действием боковых сил резания. Система ЧПУ управляет мотором с дискретностью до нескольких нанометров, что гарантирует прецизионное попадание в координаты.

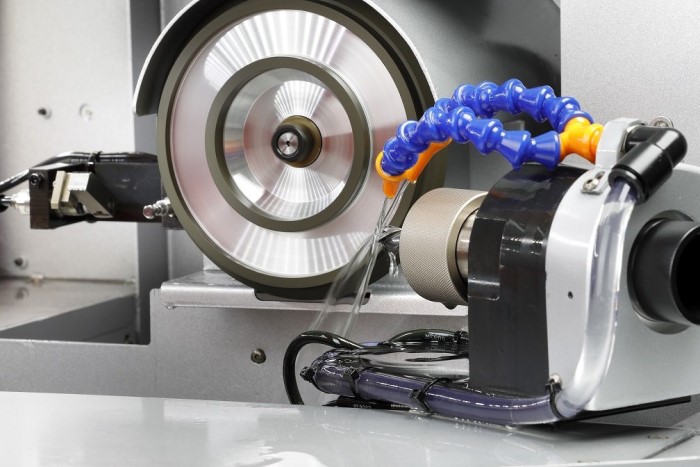

Автоматический сменщик включает накопительный магазин для оправок и манипулятор для их транспортировки к шпинделю. Устройство позволяет обрабатывать сложные детали с использованием разных типов абразивов за один технологический установ.

Программа выдает команду на замену, когда требуется перейти от черновой обдирки к финишному выхаживанию поверхности. Робот захватывает оправку с кругом и устанавливает ее в прецизионный конус шпинделя с усилием в несколько тонн. Фиксацию осуществляют с помощью системы HSK или другого быстросменного интерфейса с высокой жесткостью соединения.

Каждая оправка в магазине имеет индивидуальный чип памяти или штрих-код для идентификации параметров конкретного инструмента. Система ЧПУ считывает данные о диаметре, ширине и профиле абразива, после чего автоматически корректирует нулевые точки координат. Внутренние полости магазина защищают от попадания шлама и брызг эмульсии с помощью герметичных заслонок. Манипулятор работает очень быстро, и процесс смены занимает от 10 до 30 секунд в зависимости от конфигурации станка.

Использование автоматики позволяет объединять операции шлифования плоскостей и пазов в единый непрерывный цикл. Конструкция захватов исключает риск случайного падения или перекоса дорогостоящей оснастки. Наличие сменщика делает производство гибким и позволяет быстро переходить на выпуск малых партий разнообразной продукции.

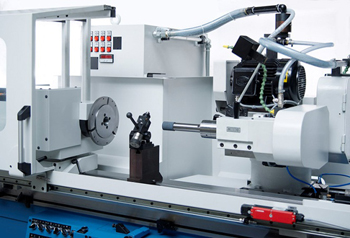

Контактные датчики (щупы) нужны для автоматического определения фактического расположения детали на рабочем столе. Инструмент касается базовых поверхностей заготовки в нескольких точках, и система ЧПУ вычисляет отклонения от теоретического нуля. Это необходимо для компенсации погрешностей при установке массивных блоков или деталей сложной пространственной формы.

Электроника автоматически разворачивает систему координат программы в соответствии с реальным положением металла в пространстве. Щупы снабжают рубиновыми или алмазными наконечниками, которые не изнашиваются и не царапают зеркальную поверхность изделий. Использование датчиков исключает риск ошибки оператора при ручной привязке координат.

Измерительная головка передает сигнал о касании через инфракрасный или радиочастотный канал связи на приемник контроллера. Программное обеспечение может также проверять припуски на обработку перед запуском шпинделя для предотвращения аварийных столкновений. После замера датчик убирают в защитную нишу, и он остается в безопасности во время интенсивного полива зоны резания СОЖ. Результаты замеров можно использовать для автоматического центрирования отверстий или для выравнивания торцевых плоскостей валов.

Система балансировки включает в себя датчики вибрации и подвижные грузы-компенсаторы, которые встроены непосредственно в шпиндельный узел. Даже малейшая неоднородность структуры абразивного круга вызывает биение на высоких оборотах, и это портит чистоту поверхности. Электроника постоянно анализирует уровень колебаний и выдает команду на перемещение балансиров внутри фланца во время вращения.

Процесс происходит автоматически в режиме реального времени и не требует остановки двигателя для ручной настройки. Правильное распределение массы инструмента устраняет радиальное биение и снижает динамические нагрузки на прецизионные подшипники. Получается идеально гладкое вращение, которое необходима для достижения зеркального блеска на металле.

Своевременное подавление вибраций предотвращает возникновение резонансных явлений в станине и узлах позиционирования стола. Система автоматически инициирует цикл балансировки после каждой правки круга или при смене температурного режима работы. Данные о текущем состоянии узла выводят на дисплей, что позволяет контролировать износ подшипников и прогнозировать их замену.

Для изготовления валов и корпусов шпинделей выбирают высоколегированные стали с низким коэффициентом температурного расширения и высокой жесткостью. Детали проходят многократную термическую обработку и глубокое охлаждение в жидком азоте для стабилизации структуры металла.

Посадочные места подшипников шлифуют с допуском в несколько микрон для обеспечения идеальной соосности вращающихся масс. Внутри шпинделя устанавливают керамические шариковые опоры, которые имеют малый вес и не склонны к перегреву на экстремальных оборотах. Керамика обладает высокой твердостью. Выбор качественных материалов гарантирует долговечность узла при работе на частотах до 150000 об/мин.

Корпуса часто снабжают рубашкой жидкостного охлаждения для принудительного отвода тепла от встроенного электрического мотора. Стабильная температура предотвращает удлинение вала, которое могло бы привести к смещению шлифовального круга по оси обработки. Применение титановых сплавов в некоторых конструкциях позволяет снизить массу шпиндельной бабки и улучшить ее динамические характеристики.

Система термокомпенсации использует сеть датчиков температуры, которые располагают в критических точках станины, шпинделя и направляющих. При длительной работе металл расширяется, и это вызывает микроскопические смещения рабочих органов станка на 10-30 мкм.

Математическая модель в памяти ЧПУ рассчитывает деформации в реальном времени на основе текущих показаний всех сенсоров. Контроллер автоматически вносит правку в координаты осей, чтобы положение круга относительно заготовки оставалось неизменным. Этот алгоритм исключает влияние прогрева оборудования на точность размеров при серийном выпуске деталей.

Система также учитывает температуру смазочно-охлаждающей жидкости, которая напрямую влияет на тепловой баланс в зоне резания. Система самообучается в процессе эксплуатации и подстраивает коэффициенты компенсации под конкретные условия в производственном цехе. Использование программных методов позволяет избежать строительства дорогостоящих климатических камер для каждого отдельного станка.

Закрытый кабинет станка снабжают системой принудительной вытяжки и сепарации масляного тумана для защиты электроники и органов дыхания. При скоростном шлифовании смазочно-охлаждающая жидкость превращается в мелкодисперсную взвесь, которая заполняет весь рабочий объем. Мощный центробежный экстрактор засасывает загрязненный воздух через систему патрубков в верхней части защитного кожуха.

Внутри фильтра происходит отделение капель масла и воды, которые стекают обратно в общий бак системы охлаждения. Очищенный воздух проходит через фильтры тонкой очистки и возвращается в помещение цеха без вредных примесей и запахов. Такое решение поддерживает чистоту защитных стекол и позволяет визуально контролировать процесс обработки.

Внутри кабинета создают небольшое разрежение, и это препятствует выходу паров СОЖ через зазоры в дверях и кабельные вводы. Электронные компоненты шкафа управления имеют собственную систему вентиляции с теплообменником для защиты от агрессивной среды. Регулярная очистка фильтрующих элементов экстрактора гарантирует стабильную производительность вытяжной установки в течение всей смены.
