Установка литья намораживанием

Медные сплавы с добавлением хрома и циркония - основной материал для производства высокопроизводительных кристаллизаторов. Медь обладает максимальным коэффициентом теплопроводности, что обеспечивает мгновенный отвод энергии от расплава и формирование прочной корочки металла. Для защиты от абразивного износа и эрозии при контакте со скоростным потоком стали поверхность формы покрывают тонким слоем твердого хрома или никеля толщиной до 200 мкм.

Для сохранения жесткости конструкции при интенсивном водяном охлаждении под давлением до 0.6 МПа толщина стенок устройства составляет от 15 до 30 мм. Если применять обычные сорта стали, скорость роста слоя падает в 2 раза из-за низких теплопередающих свойств материала, что снижает производительность всей установки.

Внутренние каналы для воды проектируют в виде сложного лабиринта для исключения застойных зон и обеспечения равномерного давления среды по всей площади контакта. Качество обработки рабочих поверхностей доводят до зеркального блеска, потому что любая шероховатость затрудняет отделение застывшего слоя и провоцирует появление поверхностных трещин. Когда на металле обнаруживают глубокие забоины, инструмент отправляют на восстановительную проточку и повторное нанесение защитного покрытия.

Толщину твердой оболочки определяют через время контакта расплава с охлаждаемыми стенками кристаллизатора и интенсивность отвода тепла. Программный контроллер в реальном времени анализирует данные от датчиков температуры и меняет скорость перемещения заготовки или скорость подачи расплава. Если требуется получить более толстую стенку, автоматика снижает темп вытягивания или увеличивает расход охлаждающей воды в контуре.

Температурный градиент в зоне кристаллизации должен оставаться стабильным, так как резкие скачки вызывают неоднородность структуры и внутренние напряжения в детали. Точность настройки параметров составляет 0.1 мм, что позволяет выпускать изделия с минимальными припусками на последующую механическую обработку.

Специальные алгоритмы учитывают теплоемкость конкретной марки сплава и начальный перегрев металла в раздаточной печи. Когда температура расплава падает ниже расчетной отметки, система автоматически ускоряет процесс для компенсации естественного остывания. Для поддержания постоянного гидростатического давления датчики уровня в ванне передают сигнал на затворы сифонной системы. Подобный контроль исключает появление разнотолщинности по длине длинномерных труб или втулок.

Сифонная система обеспечивает непрерывную и спокойную подачу расплава в нижнюю часть кристаллизатора без контакта с атмосферным воздухом. Жидкий металл поступает из промежуточного ковша по футерованным каналам, где создается эффект сообщающихся сосудов для поддержания стабильного уровня. Отсутствие открытой струи полностью исключает захват пузырьков воздуха и предотвращает окисление легирующих элементов в процессе заполнения формы.

Металлопровод изготавливают из высокоглиноземистой керамики, которая выдерживает длительное воздействие раскаленной стали и не загрязняет расплав неметаллическими включениями. Такая схема подачи гарантирует получение плотной структуры металла без газовых раковин и шлаковых дефектов.

Запорная арматура сифонного узла оснащается гидравлическими приводами для точной дозировки потока в зависимости от скорости намораживания. В конструкции предусматривают системы предварительного подогрева трубок, чтобы исключить застывание металла в каналах при запуске установки. Если в магистрали возникают настыли, автоматика включает импульсные горелки для восстановления проходимости тракта. Герметичность соединений проверяют перед каждой плавкой.

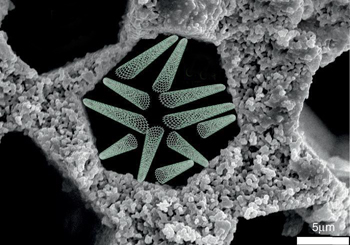

Высокая скорость охлаждения при контакте с массивным медным кристаллизатором подавляет рост крупных кристаллов и способствует образованию мелкого равноосного зерна. Тепло отводится от застывающего слоя в 10 раз быстрее, чем при обычном литье в песчаные формы, поэтому зона кристаллизации получается очень узкой.

Мелкозернистая структура значительно повышает предел прочности и ударную вязкость материала, делая детали устойчивыми к динамическим нагрузкам. В процессе намораживания волокна сплава ориентируются перпендикулярно охлаждаемой поверхности, что создает естественное упрочнение стенок изделия. Результат такой обработки сравним по качеству с поковками, которые получили методом горячей деформации.

Автоматическая регулировка интенсивности водяного орошения предотвращает образование грубых дендритов в центре сечения отливки. Программное управление поддерживает оптимальную разницу температур между жидкой фазой и твердой коркой для исключения ликвации примесей. Мелкое зерно также облегчает последующую механическую обработку и улучшает качество поверхности после шлифовки. Когда металл кристаллизуется под действием направленного теплоотвода, риск возникновения усадочных раковин в теле детали сводится к минимуму.

Для извлечения изделия из формы применяют комбинацию механических выталкивателей и эффекта термической усадки металла. Когда температура отливки падает, ее линейные размеры уменьшаются, что создает естественный зазор между деталью и стенками кристаллизатора. Гидравлические цилиндры воздействуют на торцевую часть заготовки с плавно нарастающим усилием до 50 кН для преодоления сил трения.

Процесс происходит автоматически после достижения заданного времени выдержки, которое рассчитывает компьютер исходя из толщины намороженного слоя. Смазка рабочих поверхностей графитовыми составами перед заливкой значительно облегчает скольжение и предотвращает заклинивание заготовок.

Иногда для разрушения связи между металлом и оснасткой в момент старта движения используют метод вибрационного воздействия. Высокочастотные колебания снижают коэффициент трения и исключают появление задиров на зеркале формы.

Захват горячей детали производят манипуляторы с жаропрочными клещами, которые переносят отливку в зону окончательного охлаждения. Если форма имеет сложную фасонную поверхность, кристаллизатор выполняют разъемным с автоматическим отводом боковых секций.

Система охлаждения обеспечивает принудительную циркуляцию химически чистой воды через внутренние каналы кристаллизатора и теплообменники. Для эффективного отвода колоссального объема тепла от раскаленного расплава насосная станция поддерживает стабильный расход жидкости до 200 куб.м/час.

Температура воды на входе в установку регулируется в диапазоне от +20℃ до +30℃ с помощью градирен или холодильных машин. Такой контроль важен для предотвращения выпадения накипи, которая блокирует теплообмен и вызывает перегрев медных стенок. Автоматические датчики давления мгновенно сигнализируют о возникновении засоров или утечек в магистралях.

В контур включают блоки многоступенчатой фильтрации и системы обезжелезивания для защиты прецизионных клапанов от коррозии. Если подача воды прекратится, работа печи и механизмов подачи блокируется во избежание расплавления дорогостоящей оснастки. Электронные расходомеры отслеживают баланс жидкости в каждой ветви системы для выявления скрытых дефектов трубок.

Бесконтактные лазерные измерители контролируют высоту зеркала расплава в кристаллизаторе с точностью до 0.5 мм в режиме реального времени. Прибор сканирует поверхность металла и передает цифровой сигнал на пульт управления для корректировки работы заливочных затворов.

Поддержание стабильного уровня необходимо для формирования стенки одинаковой толщины по всему периметру и высоте изделия. Если уровень упадет ниже нормы, скорость намораживания изменится, что приведет к появлению брака по геометрии. Автоматика исключает переливы расплава через край формы и предотвращает аварийное загрязнение механизмов установки.

Корпуса датчиков оснащают системами воздушного обдува линз и водяными рубашками для защиты от интенсивного теплового излучения и пыли. Программное обеспечение фильтрует помехи от дыма и пара, обеспечивая достоверность показаний в тяжелых условиях литейного цеха. Информация об уровне металла синхронизируется со скоростью вытягивания заготовки, создавая замкнутый цикл автоматического регулирования.

Нанесение защитных покрытий на рабочие стенки формы необходимо для повышения твердости поверхности до 65 HRC и снижения адгезии расплава. Слой хрома толщиной 50-80 мкм создает надежный барьер, который противостоит химическому воздействию агрессивных компонентов сплава. Это предотвращает диффузионную сварку металла отливки с медью кристаллизатора, что часто становится причиной поломок при извлечении деталей.

Покрытие также защищает форму от появления микротрещин (сетки разгара) при циклическом воздействии температур до +1500℃. Гладкая поверхность минимизирует трение, поэтому усилие выталкивания заготовки снижается.

Технология азотирования применяется для стальных элементов оснастки для насыщения поверхностного слоя азотом и создания сверхтвердой корки. Данная обработка сохраняет износостойкость инструмента даже при нагреве, когда обычные закаленные стали начинают размягчаться. Состояние покрытия проверяют ежемесячно с помощью ультразвуковых дефектоскопов. Если слой защиты изношен, производят его полное удаление и повторное нанесение в гальванических ваннах.

Горячие трещины возникают из-за затрудненной усадки заготовки в жесткой форме при резком охлаждении, поэтому процесс требует строгого контроля скоростей. Система управления плавно снижает интенсивность водяного обдува по мере формирования прочного каркаса отливки для выравнивания температурного поля. Программное обеспечение рассчитывает оптимальный график охлаждения для каждой марки стали, учитывая ее склонность к хрупкому разрушению в интервале температур кристаллизации.

Механизм вытягивания должен работать без рывков, так как любые вибрации в момент схватывания металла провоцируют разрывы кристаллической решетки. Использование эластичных подвесов для кристаллизатора гасит внешние сейсмические шумы от соседних станков.

Добавление в расплав специальных модификаторов измельчает структуру зерна и повышает пластичность металла в горячем состоянии. Тонкий слой технологической смазки на стенках формы также выступает в роли демпфера, снижая механические напряжения при усадке. Если датчики фиксируют рост усилий в механизме выталкивания, автоматика корректирует режим подачи воды для замедления процесса.

Установки литья намораживанием позволяют получать полые заготовки без использования высоких скоростей вращения и массивных балансировочных механизмов. В отличие от центробежных машин, здесь отсутствует риск сегрегации сплава, когда тяжелые компоненты смещаются к краям под действием центробежной силы.

Метод намораживания обеспечивает более однородный химический состав по всему сечению стенки, что критично для легированных и инструментальных сталей. Процесс можно организовать по непрерывной схеме для производства труб неограниченной длины, что невозможно в замкнутых вращающихся формах. Оборудование занимает меньшую площадь пола и потребляет на 20% меньше электроэнергии за счет отсутствия мощных приводов вращения.

Качество внутренней поверхности в таких установках выше, так как она формируется свободным зеркалом расплава без захвата шлаковых включений из объема. Литье намораживанием позволяет легко изготавливать биметаллические изделия путем последовательной подачи разных сплавов в зону охлаждения. Конструкция станка проще в обслуживании, так как отсутствуют высоконагруженные подшипниковые узлы, работающие на больших оборотах.

Визуальный осмотр и замер остаточной толщины огнеупорного слоя в металлопроводах выполняют после завершения каждой рабочей смены. Высокая температура и скоростной напор расплава вызывают постепенное вымывание материала в зонах поворотов и сужений каналов. Если толщина защиты уменьшается до 50% от проектной величины, проводят плановую замену сегментов футеровки для исключения прогара стального кожуха.

Раз в неделю используют ультразвуковые сканеры для обнаружения скрытых трещин и отслоений внутри керамических трубок. Своевременный ремонт предотвращает попадание крошек огнеупора в кристаллизатор и спасает от брака целую партию продукции.

Для футеровки выбирают муллитокремнеземистые массы или литые блоки из диоксида циркония, обладающие минимальной смачиваемостью металлом. Перед запуском установки все каналы обязательно прогревают до +800℃ для исключения термического удара при первом контакте с расплавом. Автоматика контролирует температуру внешней поверхности труб через сеть термопар, чтобы выявить локальные зоны перегрева.

Вибрационные приводы сообщают кристаллизатору возвратно-поступательные движения с малой амплитудой и высокой частотой. Это необходимо для предотвращения прилипания металла к стенкам. Колебания разрушают возникающие мостики холодной сварки и обеспечивают постоянное обновление масляной пленки в зоне контакта.

Технология позволяет вытягивать заготовку с более высокой скоростью без риска разрыва тонкой корочки застывающего металла. Частота вибрации настраивается программно в зависимости от марки сплава и вязкости используемой смазки. Использование вибровоздействия повышает чистоту поверхности отливок и снижает нагрузку на основные тяговые двигатели.

Амплитуда перемещений обычно составляет от 0.5 до 3 мм, что исключает искажение геометрии изделия. Механизм включает в себя электромеханические возбудители или гидравлические пульсаторы, закрепленные на раме формы. Система амортизации защищает остальные узлы станка от разрушительного воздействия резонансных колебаний. Точная синхронизация вибрации с ритмом подачи расплава гарантирует равномерное распределение усилий по всей высоте намораживания.

Охлаждающая вода должна иметь низкую жесткость и минимальное содержание растворенного кислорода для предотвращения коррозии и образования накипи в узких каналах. Допустимая концентрация солей кальция и магния не должна превышать 0.5 мг-экв/л, что обеспечивается установкой систем обратного осмоса или ионного обмена. Наличие отложений внутри кристаллизатора резко снижает коэффициент теплопередачи, приводя к перегреву меди и нарушению процесса намораживания.

Для исключения выпадения конденсата на внешних частях оборудования температурный режим жидкости поддерживают в строго заданном диапазоне. Тщательная фильтрация удаляет частицы ржавчины и песка, которые могут поцарапать внутренние полости теплообменников.

В систему регулярно добавляют ингибиторы коррозии и биоциды для предотвращения роста водорослей и бактерий в закрытых резервуарах. Химический анализ состава воды проводят еженедельно в специализированной лаборатории с занесением данных в паспорт эксплуатации. Использование дистиллированной воды в первичном контуре значительно увеличивает межремонтный период мощных насосных агрегатов.
