Литье намораживанием

Процесс основан на естественном порядке кристаллизации расплава, которая всегда начинается от холодных стенок формы и постепенно продвигается к центру. При контакте жидкого металла с интенсивно охлаждаемым кристаллизатором мгновенно образуется твердая корка. Специалисты рассчитывают время выдержки таким образом, чтобы толщина этой корки достигла проектного значения, но центральная часть заготовки оставалась в жидком состоянии.

После этого оставшийся расплав принудительно удаляется из формы. В результате получается полая деталь, наружный контур которой идеально соответствует геометрии кристаллизатора, а внутренняя полость формируется без применения стержней.

Этот метод позволяет получать уникальные тонкостенные изделия, производство которых традиционными способами литья было бы затруднено из-за риска смещения стержней или недостаточной жидкотекучести металла.

Толщина стенки при намораживании - производная двух факторов: температуры заливаемого металла и времени контакта расплава с охлаждаемой поверхностью. Технологи разрабатывают точные временные диаграммы для каждого типа изделий. Чем дольше металл находится в форме до момента слива остатков, тем толще становится намороженный слой. Скорость роста твердой фазы подчиняется законам теплообмена, поэтому интенсивность водяного охлаждения кристаллизатора также играет ключевую роль.

Современные автоматизированные установки позволяют выдерживать время с точностью до долей секунды, что гарантирует стабильность толщины стенки в пределах всей партии продукции. Это дает возможность варьировать параметры изделий, просто изменяя настройки программы машины. При классическом литье, где размеры задаются жесткой геометрией стержневого ящика, такое невозможно.

При литье намораживанием наружная поверхность детали формируется в контакте с полированными стенками кристаллизатора, поэтому она обладает высокой чистотой и точностью. Внутренняя же поверхность образуется в результате свободного застывания на границе раздела твердой и жидкой фаз.

Поскольку в момент слива излишков расплава на стенках остаются капли и мениски металла, внутренняя часть заготовки всегда имеет более высокую шероховатость и может быть слегка неровной. Эта особенность - визитная карточка метода.

Если к внутреннему диаметру предъявляют жесткие требования по точности, деталь проектируется с соответствующим припуском под последующую расточку или хонингование. Но для многих типов изделий, таких как декоративные элементы или ненагруженные втулки, подобная поверхность допустима и не требует дополнительной дорогостоящей обработки.

Сифонная подача подразумевает поступление расплавленного металла в кристаллизатор снизу под действием избыточного давления газа или вакуума. Этот метод обеспечивает максимально спокойное заполнение формы без турбулентности и захвата воздуха.

Поскольку металл поднимается плавно, на его пути не образуется брызг, которые могли бы застыть на стенках выше уровня зеркала расплава и создать дефекты поверхности. Сифонная схема также служит естественным фильтром: все легкие неметаллические включения и шлаки всплывают в верхнюю часть, которая затем удаляется при обрезке технологической прибыли.

Это гарантирует исключительную чистоту и плотность намороженного слоя металла, что критически важно для деталей, работающих в условиях высокого давления или в составе ответственных гидравлических систем.

Вакуумирование используется на финальной стадии формирования заготовки для максимально полного и быстрого удаления жидкого металла из центральной части. Как только на стенках кристаллизатора образовался слой нужной толщины, система переключается на откачку.

Вакуум позволяет преодолеть силы поверхностного натяжения и вязкости, которые могут удерживать металл в узких каналах или на резких переходах геометрии. Это обеспечивает высокую однородность толщины стенки по всей высоте детали и исключает образование наплывов в нижней части заготовки.

Использование вакуумных систем значительно повышает производительность процесса и позволяет работать с вязкими сплавами. Их слив самотеком был бы неэффективен или приводил бы к высокому проценту брака из-за застывания перемычек.

Литье намораживанием относится к методам с экстремально высокой скоростью теплоотвода. Благодаря интенсивному водяному охлаждению медных или стальных стенок кристаллизатора металл переходит из жидкого состояния в твердое за считанные секунды. Это подавляет рост крупных кристаллов и способствует формированию очень мелкого, плотного зерна.

Мелкозернистая структура значительно повышает механические свойства изделия: предел прочности и твердость возрастают на 15-20% по сравнению с литьем в песчаные формы. Кроме того, быстрая кристаллизация исключает развитие ликвации - неоднородности химического состава по сечению.

Полученные таким способом детали отличаются высокой износостойкостью и надежностью, что делает их идеальными для изготовления гильз цилиндров и других нагруженных пар трения.

Для успешной реализации технологии сплав должен обладать широким интервалом кристаллизации и хорошей жидкотекучестью. Наилучшие результаты достигаются при работе с алюминиево-кремниевыми сплавами, такими как силумины, а также с цинковыми сплавами типа ЦАМ. Эти материалы позволяют получать очень тонкие и четкие стенки. Метод также применим для некоторых марок чугуна и медных сплавов, обладающих высокой теплопроводностью. Важное требование - низкая склонность металла к образованию горячих трещин при быстром охлаждении.

Профессиональный подбор химического состава и лигатур позволяет литейщикам адаптировать практически любой промышленный металл под метод намораживания. Это помогает обеспечить получение заготовок с заданными эксплуатационными характеристиками и минимальным уровнем внутренних напряжений.

Метод намораживания - один из самых ресурсосберегающих в литейном деле. В отличие от традиционного литья, где значительная часть металла уходит на формирование массивных литников, прибылей и стержневых знаков, здесь основной объем незастывшего расплава возвращается непосредственно в плавильную печь без потери температуры и качества.

Весь металл, который не стал частью стенки детали, остается в жидкой фазе и не требует повторной дорогостоящей переплавки из твердого состояния. Это позволяет снизить безвозвратные потери металла на угар и минимизировать затраты электроэнергии.

Для производителя это означает возможность рационального использования сырья. Для заказчика - получение продукции по более привлекательной цене за счет снижения технологических издержек, закладываемых в себестоимость каждой отливки.

Типичный дефект данного метода - разностенность: различие толщины стенки в верхней и нижней частях детали или по ее окружности. Это может быть вызвано неравномерным охлаждением кристаллизатора или перекосом температурного поля в печи.

Еще одна проблема - образование холодного спая, когда из-за слишком низкой температуры расплава слои металла не успевают надежно соединиться. Также возможны выломы на торцах при слишком раннем извлечении детали, когда металл еще не обрел достаточную прочность.

Литейные мастера устраняют эти проблемы путем точной юстировки оборудования и использования тепловизионного контроля. Высокая культура производства на современных предприятиях позволяет полностью исключить подобные дефекты, гарантируя заказчику идеальную геометрию и целостность каждого изделия в партии.

Изготовление тонкостенных труб большого диаметра литьем в землю или кокиль со стержнем крайне затруднено из-за сложности центровки длинного стержня и высокого риска его разрушения. Метод намораживания исключает эти проблемы, так как полость формируется естественным путем. Это позволяет получать трубы с экстремально малой толщиной стенки, которая может составлять всего пару миллиметров при диаметре в несколько сотен миллиметров.

Получаемые изделия не имеют сварного шва, что делает их равнопрочными во всех направлениях и устойчивыми к высокому внутреннему давлению. Кроме того, отсутствие стержня избавляет от необходимости изнурительной очистки внутренней поверхности от песка. Такие трубы применяют в оросительных системах, легких трубопроводах и в качестве заготовок для последующей раскатки или волочения.

Кристаллизатор - самый дорогой элемент оснастки, подвергающийся колоссальным термическим нагрузкам. Для его изготовления используют материалы с высочайшей теплопроводностью, такие как медь или специальные марки жаропрочных сталей. Внутренняя система каналов для принудительного водяного охлаждения проектируется таким образом, чтобы исключить образование зон локального перегрева.

Поверхность кристаллизатора защищается твердым хромированием или анодированием для повышения износостойкости и предотвращения прилипания металла. Соблюдение строгого температурного цикла и использование очищенной воды в системе охлаждения предотвращают развитие термической усталости и появление трещин в форме.

Правильное обслуживание оснастки позволяет эксплуатировать один кристаллизатор на протяжении десятков тысяч циклов заливки без потери точности размеров отливок.

Хотя наиболее часто метод применяется для тел вращения, современное оборудование позволяет получать детали с прямоугольным, овальным или многогранным сечением.

Ключевое условие - возможность беспрепятственного слива остатков расплава из углов и пазов формы. Форма должна проектироваться с учетом динамики потока жидкости, чтобы избежать застоя металла в тупиковых зонах, что привело бы к образованию монолитных узлов вместо полых стенок. Намораживание успешно применяется для изготовления корпусов осветительных приборов, сложных архитектурных элементов и радиаторных секций.

Возможность получения сложного наружного рельефа при гладкой внутренней полости делает этот метод уникальным инструментом для дизайнеров и инженеров, стремящихся к снижению веса конструкций при сохранении их жесткости и эстетики.

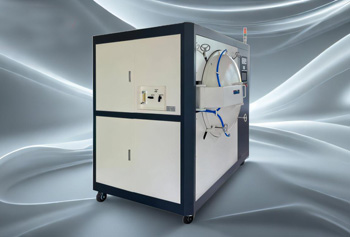

Это одна из самых передовых технологий. Современная установка для литья намораживанием - роботизированный комплекс, где участие человека сведено к контролю параметров. Роботизированные манипуляторы обеспечивают точное позиционирование кристаллизатора над металлопроводом. Интеллектуальные датчики в реальном времени измеряют уровень расплава, его температуру и скорость нарастания корки.

Программное обеспечение автоматически корректирует время выдержки перед сливом, компенсируя естественное старение расплава или изменение давления газа. После завершения цикла робот извлекает готовую деталь и проводит ее первичную очистку и обрезку технологического припуска.

Глубокая автоматизация исключает ошибки, связанные с усталостью персонала, и обеспечивает стопроцентную повторяемость характеристик литья, что является критическим требованием для поставщиков автомобильной и аэрокосмической отраслей.
