Вагоноопрокидыватели

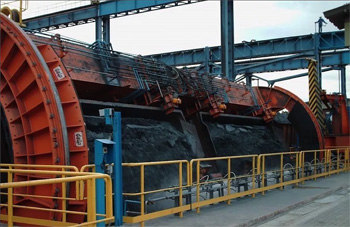

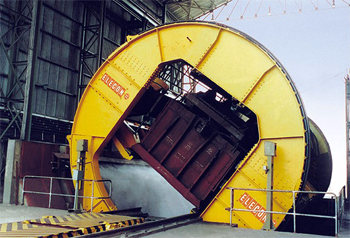

Роторные машины вращают полувагон вокруг его продольной оси на 160-175 градусов внутри замкнутого стального каркаса. При таком способе центр тяжести груза остается в пределах окружности ротора, поэтому привод требует меньше энергии для совершения цикла.

Металлоконструкция имеет форму огромного барабана, который опирается на массивные роликовые опоры. Груз высыпается непосредственно в бункер под путями, что сокращает время разгрузки до 60-80 секунд. Данный тип оборудования выбирают для крупных терминалов с грузооборотом более 30 млн т в год.

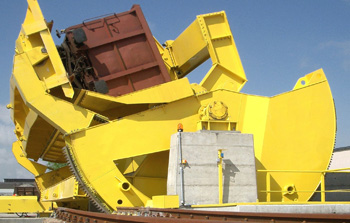

Боковые опрокидыватели поднимают и наклоняют вагон в сторону от путей с помощью мощной системы рычагов. Механизм требует строительства глубоких приемных траншей сбоку от железнодорожной линии. Такая схема позволяет разгружать составы без расцепки вагонов, если их снабдили вращающимися автосцепками. Вес всей конструкции получается больше, но она занимает меньше места по высоте в закрытых помещениях. Выбор модели зависит от доступного пространства и планируемой производительности участка.

Для удержания полувагона на платформе используют гравитационные или гидравлические прижимы. Когда ротор начинает вращение, специальные грузы перемещаются и прижимают балки к верхним кромкам бортов. Гидравлические системы обеспечивают более точное усилие, потому что они учитывают высоту каждого конкретного вагона.

Этот процесс исключает деформацию кузова при обработке пустых или изношенных емкостей. Датчики давления контролируют надежность захвата в каждой точке контакта. Если фиксация ослабнет, автоматика мгновенно заблокирует дальнейшее движение механизмов.

Прижимы имеют эластичные накладки из технической резины для защиты лакокрасочного покрытия металла. Конструкция захватов позволяет работать с вагонами разной ширины без переналадки оборудования вручную. После возвращения платформы в исходное положение фиксаторы отводят в стороны для свободного проезда состава. Надежный зажим предотвращает соскальзывание вагона с рельсов при наклоне на угол более 90℃. Силовые цилиндры защищают от попадания пыли и влаги специальными телескопическими кожухами.

Замерзшее сырье или влажную руду удаляют при помощи накладных вибраторов и систем предварительного разогрева. Вибромашины монтируют на прижимные балки ротора, чтобы они передавали колебания непосредственно стенкам и днищу вагона. Высокочастотное воздействие разрушает связи между частицами материала и льдом, поэтому груз высыпается полностью за один цикл.

Если слой замерзшей корки слишком толстый, состав предварительно пропускают через размораживающие гаражи. Там металл нагревают инфракрасными излучателями или горячим воздухом до температуры +40℃.

Для механической очистки иногда применяют специальные скребковые установки или мощные струи сжатого воздуха. Данные устройства убирают остатки налипшего угля из углов кузова, когда вагон находится в опрокинутом состоянии. Чистота очистки влияет на полезный объем при следующей загрузке и предотвращает накопление лишнего веса на осях. Контроль полной выгрузки осуществляют через систему видеонаблюдения или по показаниям электронных весов.

Пылеподавление в закрытых цехах разгрузки обеспечивают установки сухого тумана или мощные аспирационные системы. Форсунки высокого давления распыляют воду с размером капель до 10 мкм, которые связывают частицы рудной пыли и заставляют их оседать в бункер.

Расход влаги настраивают так, чтобы она не приводила к чрезмерному увлажнению сырья. Если материал боится воды, используют сухие фильтры с обратной продувкой воздуха. Вся зона опрокидывания закрывается герметичным кожухом, который предотвращает распространение облака пыли по всему помещению.

Вентиляторы засасывают запыленный воздух через боковые каналы и направляют его в циклонные сепараторы. Уловленный материал возвращают в технологический поток, что снижает потери сырья на 0,5% от общего объема. Эффективная очистка воздуха защищает узлы трения станка от абразивного износа и улучшает условия труда.

Позиционер или толкатель вагонов отвечает за точное перемещение состава и установку каждого вагона в центр ротора. Машина движется по параллельным путям и захватывает автосцепку с помощью мощного рычага. Автоматика рассчитывает скорость торможения так, чтобы колесные пары встали ровно на выкатные башмаки опрокидывателя.

Процесс исключает необходимость использования маневровых тепловозов, что значительно снижает эксплуатационные расходы предприятия. Использование позиционера сокращает время на установку одного вагона до 40-50 секунд.

Привод толкателя имеет систему рекуперации энергии, которая позволяет экономить электричество при частых пусках и остановках. Конструкция рычага позволяет работать с гружеными составами весом до 6000 т без риска разрыва сцепок. Специальные датчики отслеживают положение каждого вагона и блокируют движение при возникновении помех на путях. Когда разгрузка завершается, позиционер выталкивает пустой вагон и подает следующий.

Опорные ролики воспринимают на себя вес всего ротора вместе с груженым вагоном, поэтому их состояние проверяют еженедельно. Подшипниковые узлы снабжают автоматическими станциями смазки, которые подают масло под давлением к каждой точке трения.

Поверхность качения роликов подвергают поверхностной закалке для предотвращения появления вмятин и выкрашивания металла. Если обнаруживают износ или перекос осей, проводят немедленную юстировку с помощью прецизионных домкратов. Правильная настройка опор снижает уровень шума и предотвращает вибрации при вращении массивного барабана.

Для защиты от пыли ролики закрывают стальными кожухами, а уплотнения регулярно заменяют на новые. Если в зону контакта попадет угольная крошка, она сработает как абразив и быстро протрет глубокие канавки на бандаже. Срок службы качественных роликов составляет от 5 до 8 лет при соблюдении графиков обслуживания. При капитальном ремонте бандажи протачивают на месте без демонтажа всей опоры.

Фундамент для вагоноопрокидывателя представляет собой массивный железобетонный блок глубиной до 12 м с внутренними помещениями для бункеров. Конструкция должна выдерживать огромные статические веса и динамические удары при падении многотонных порций груза.

Под основание забивают сваи, которые упираются в твердые слои грунта для исключения неравномерной осадки. В бетон закладывают стальные армирующие каркасы с повышенным коэффициентом прочности. Вес фундамента обычно превышает вес самого оборудования в 5-7 раз для эффективного гашения всех колебаний.

Внутренние стены бункеров футеруют стальными плитами или специальными полимерами для защиты бетона от истирания. Систему дренажа проектируют так, чтобы грунтовые воды не проникали в заглубленные части комплекса. Анкерные болты для крепления станины имеют длину до 2000 мм и диаметр 80 мм для обеспечения жесткости соединения. Любое смещение основания приведет к перекосу путей и невозможности работы позиционера.

Время цикла сокращают за счет повышения скорости вращения ротора и синхронизации работы всех вспомогательных механизмов. Современные системы ЧПУ позволяют выполнять операции по зажиму вагона и началу поворота одновременно.

Применение мощных двигателей сокращает этап разгона и торможения массивной конструкции без возникновения опасных рывков. Автоматика учитывает вес груза и подбирает оптимальный режим скорости для каждого конкретного вагона. Данный подход позволяет избежать лишних нагрузок на привод при работе с неполными составами.

Среднее время полной разгрузки вместе с подачей и выталкиванием вагона составляет около 90 секунд. Это позволяет обрабатывать до 40 вагонов в течение одного часа без технологических остановок. Увеличение пропускной способности достигается также за счет использования двухроторных машин, которые разгружают два вагона сразу. Точная настройка концевых выключателей исключает паузы между завершением поворота и началом движения позиционера.

Питатели устанавливают под выходными отверстиями бункеров для равномерной подачи сырья на отводящие ленточные конвейеры. Обычно используют пластинчатые или вибрационные агрегаты, которые выдерживают удары от падающих глыб руды и угля.

Скорость работы питателя жестко привязывают к производительности основной транспортной сети предприятия. Это устройство предотвращает завалы и перегрузку лент, распределяя материал ровным слоем заданной толщины. Если в бункере образуется затор, питатель автоматически увеличивает амплитуду колебаний для разрушения свода.

Конструкция привода исключает просыпание мелких фракций мимо приемного лотка. Систему управления снабжают весовыми датчиками для контроля мгновенного расхода материала. Это позволяет точно дозировать подачу шихты на склад или непосредственно в плавильный цех. Футеровка лотка питателя износостойкой сталью продлевает ресурс узла до 3 лет непрерывной работы. Питатель считается ключевым звеном в цепочке транспортировки сырья после его выгрузки из вагонов.

Для борьбы с налипанием влажного материала стенки бункера покрывают листами из высокомолекулярного полиэтилена или фторопласта. Эти материалы имеют очень низкий коэффициент трения, поэтому руда соскальзывает вниз даже при малых углах наклона.

В зонах особо сильного налипания монтируют пневматические обрушители, которые подают резкие импульсы сжатого воздуха. Удары разрушают структуру налипшего слоя и заставляют его падать в питатель под действием силы тяжести. Процесс происходит автоматически по сигналам датчиков уровня.

Иногда используют систему электрообогрева стенок, чтобы исключить примерзание влаги к металлическому корпусу в зимний период. Эти меры обеспечивают полное опорожнение емкостей и стабильный поток сырья для дальнейшей переработки. Углы внутри бункера делают скругленными, что мешает скоплению застойных зон материала. Вибраторы на внешней стороне корпуса помогают сбрасывать мелкую пыль при опорожнении емкости.

Система безопасности включает в себя десятки лазерных и индукционных датчиков, которые контролируют положение вагона и отсутствие людей в зоне работы. Если колесная пара сместится относительно рельса хотя бы на 10 мм, вращение мгновенно блокируется мощным электронным тормозом.

Световые завесы по периметру платформы отключают питание при пересечении луча любым посторонним предметом. Аварийные кнопки остановки располагают на всех уровнях металлоконструкции и на главном пульте управления.

Программное обеспечение проверяет закрытие всех люков и надежность зажима бортов перед началом каждого цикла. Надежные механические упоры предотвращают опрокидывание ротора за пределы рабочих углов при поломке привода. Звуковая и световая сигнализация предупреждает о начале движения за 10 секунд.

Частотно-регулируемый привод обеспечивает плавный пуск и точную остановку ротора в заданном положении с точностью до 5 мм. Данная технология снижает пусковые токи в 3 раза, что защищает электрическую сеть завода от перегрузок и просадок напряжения.

Регулировка скорости позволяет аккуратно начинать поворот, когда центр тяжести груженого вагона еще не смещен. В момент прохождения через верхнюю точку система переходит в режим торможения и возвращает часть энергии в сеть. Электродвигатели работают без перегрева и лишнего шума, потому что автоматика подбирает оптимальный крутящий момент.

Применение частотных преобразователей увеличивает срок службы редукторов и шестерен в 2 раза за счет отсутствия ударных нагрузок. Оператор может менять темп разгрузки в зависимости от свойств груза и его текущего состояния. Электронная защита от заклинивания срабатывает быстрее механических муфт, что спасает валы от скручивания. Интеграция привода в общую систему АСУ позволяет удаленно диагностировать состояние обмоток и подшипников.
