Обработка на кривошипно-шатунных прессах

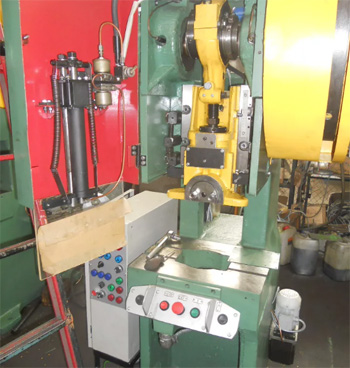

Кривошипно-шатунный механизм имеет специфическую диаграмму изменения усилия. Максимальное давление пресс развивает при приближении ползуна к нижней мертвой точке. В этой позиции угол между шатуном и плечом кривошипа становится минимальным. Это создает эффект рычага с огромным выигрышем в силе.

Такая особенность определяет основную сферу применения машин: операции вырубки и неглубокой вытяжки. При выполнении работ важно, чтобы деформация металла завершалась именно в этой зоне. Если основное сопротивление заготовки возникнет слишком рано, механизм может заклинить.

Инженеры рассчитывают технологический процесс так, чтобы пик нагрузки совпадал с наиболее выгодным положением кривошипа. Это обеспечивает стабильную работу привода и исключает поломку вала из-за перегрузки на промежуточных этапах хода.

Маховик выполняет роль накопителя кинетической энергии. Электродвигатель через передачу раскручивает его до высокой угловой скорости в периоды холостого хода. В момент соприкосновения штампа с металлом накопленная энергия передается на кривошипный вал. Это позволяет кратковременно развивать усилия в сотни тонн, значительно превышающие номинальную мощность двигателя.

Без маховика для совершения деформации потребовался бы мотор огромных габаритов с колоссальным пусковым током. Система накопления энергии делает кривошипные прессы крайне эффективными при циклической работе. Маховик сглаживает рывки в электросети и обеспечивает плавность хода ползуна.

Правильный расчет массы маховика гарантирует, что падение скорости вращения в момент удара не превысит допустимых норм для стабильной работы автоматики.

Режим жесткого удара возникает при неправильной регулировке закрытой высоты штампа или превышении толщины заготовки. В этом случае ползун упирается в матрицу до того, как кривошип пройдет нижнюю мертвую точку. Поскольку механизм обладает огромной инерцией маховика, возникают запредельные напряжения в станине, шатуне и валах. Это может привести к появлению микротрещин в металле оборудования или мгновенной поломке силовых узлов.

Для защиты от подобных инцидентов в конструкции предусмотрены предохранители - срезные шайбы или гидравлические муфты защиты от перегрузок. Они разрывают связь привода с валом при превышении расчетного давления.

Тщательная настройка положения ползуна перед каждой новой партией деталей - важнейшее условие сохранения ресурса станка и безопасности персонала в цехе.

Направляющие определяют прямолинейность движения инструмента и соосность пуансона с матрицей. При обработке на кривошипных прессах возникают боковые усилия, стремящиеся сместить ползун. Для их компенсации применяют длинные регулируемые направляющие с антифрикционными накладками из бронзы или специальных полимеров.

Зазор в направляющих выставляется с точностью до нескольких сотых долей миллиметра. Слишком малый люфт вызовет перегрев и заклинивание при тепловом расширении деталей. Чрезмерный приведет к перекосу штампа, быстрому износу режущих кромок и появлению заусенцев на готовых деталях.

Регулярная проверка и автоматическая подача смазки в зоны трения гарантируют стабильность размеров во всей партии изделий. Это особенно важно для многопозиционной штамповки, где деталь последовательно проходит несколько стадий обработки.

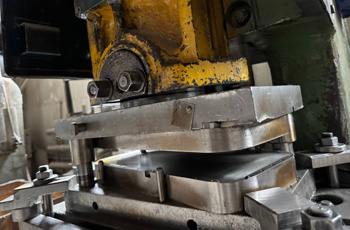

Комбинированные штампы позволяют совместить несколько различных операций - например, вырубку контура и пробивку отверстий - за один ход пресса. Это радикально повышает производительность труда и сокращает производственный цикл. Главное техническое преимущество в обеспечении идеальной взаимной точности элементов. Поскольку все отверстия и контуры формируются одновременно, риск смещения из-за переустановки детали полностью исключен.

Такие штампы имеют сложную конструкцию со встроенными съемниками и выталкивателями. Они дороже простых инструментов, но окупаются при серийном выпуске продукции. Применение комбинированной оснастки снижает количество используемых прессов и площадь, занимаемую оборудованием. Это делает процесс изготовления сложных кронштейнов, шайб и прокладок максимально экономичным и технологичным.

Автоматизация процесса превращает кривошипный пресс в высокопроизводительную машину. Вместо штучных заготовок в рабочую зону подается стальная лента из разматывателя. Синхронизация подачи с ходом ползуна осуществляется с помощью валковых или клещевых механизмов. Это исключает ручной труд и повышает безопасность производства.

Современные контроллеры отслеживают шаг подачи с точностью до микрона. При малейшем сбое в продвижении ленты система мгновенно останавливает пресс для предотвращения поломки штампа. Использование прогрессивных (последовательных) штампов на таких линиях позволяет получать готовые изделия сложной формы из плоской ленты за несколько ударов.

Метод идеален для массового производства крепежа, контактов и мелких деталей приборов. Скорость работы может достигать нескольких сотен ударов в минуту, обеспечивая большую выработку.

Станина воспринимает все реактивные силы, возникающие при деформации металла. Под нагрузкой в десятки тонн любая металлоконструкция испытывает упругие деформации. Если станина недостаточно жесткая, происходит её «раскрытие», или изгиб. Это вызывает микроскопический перекос ползуна относительно стола пресса.

Отклонение даже в несколько десятых миллиметра критично при вырубке тонких материалов или работе с твердосплавными штампами. Для повышения жесткости применяют цельнолитые стальные рамы или сварные конструкции с последующим термическим отпуском.

Прессы с закрытой станиной (двухстоечные) обладают максимальной жесткостью и используются для самых ответственных работ. Высокая жесткость гарантирует долговечность дорогостоящего инструмента и стабильное качество кромки реза, исключая неравномерный износ пуансонов из-за вибраций.

Технологическая смазка при штамповке выполняет функции снижения трения, охлаждения и предотвращения налипания металла на инструмент. В процессе контакта пуансона с заготовкой возникают локальные зоны экстремального давления и температуры. Без смазки происходит схватывание поверхностей, что ведет к появлению задиров и быстрому затуплению режущих кромок.

Для разных материалов применяют специфические составы: от минеральных масел с графитом до быстроиспаряющихся синтетических эмульсий. Способ нанесения также важен. Современные линии оснащают системами мелкодисперсного распыления или валкового смазывания ленты.

Качественная смазка позволяет увеличить межремонтный ресурс штампа в полтора или два раза. Это снижает затраты на переточку инструмента и уменьшает количество простоев оборудования, обеспечивая чистоту поверхности и точность размеров изделий.

Качество готовой продукции на кривошипных прессах напрямую зависит от состояния поверхности сырья. Листовой прокат не должен иметь волнистости и коробоватости, превышающих установленные нормы.

Отклонение от плоскостности может привести к неравномерному зажиму металла в штампе. Это вызывает искажение размеров и появление внутренних напряжений в детали. Наличие окалины, ржавчины или песка на поверхности тоже крайне нежелательно. Твердые частицы действуют как абразив, мгновенно повреждая полированные поверхности пуансона и матрицы.

Перед штамповкой листы часто проходят через правильные вальцы и установки очистки. Соблюдение этих требований особенно важно при автоматической подаче, так как дефекты листа могут вызвать заклинивание подающего механизма.

Чистая заготовка - гарантия получения деталей с высоким качеством поверхности под последующую покраску или гальванику.

Закрытая высота - расстояние между столом и ползуном в его нижнем положении. Этот параметр определяет степень сжатия штампа и, соответственно, окончательные размеры детали. Регулировка осуществляется перемещением винта шатуна или изменением положения клиновых опор под штампом.

На современных прессах установлены цифровые индикаторы и системы ЧПУ, позволяющие настраивать высоту с точностью до 0,01 мм. Ошибка в настройке ведет либо к недопрессовке детали, либо к перегрузке механизмов. В процессе работы из-за нагрева узлов закрытая высота может незначительно меняться. Автоматические системы термокомпенсации корректируют положение ползуна в реальном времени.

Точный контроль этого параметра гарантирует идентичность всех деталей в партии. Это необходимо для их последующей беспроблемной сборки в сложные узлы и механизмы.

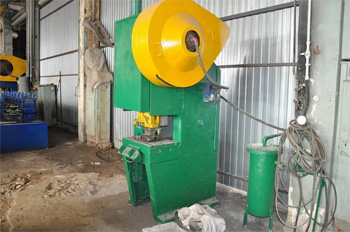

Выбор конструкции пресса зависит от требуемого усилия и габаритов деталей. Одностоечные прессы (С-образные) обеспечивают открытый доступ к рабочей зоне с трех сторон. Это удобно для ручной подачи заготовок и работы с крупногабаритными листами. Но такая станина склонна к небольшому упругому раскрытию под большой нагрузкой.

Двухстоечные прессы имеют замкнутый силовой контур, что обеспечивает им колоссальную жесткость и точность. Они идеально подходят для тяжелых работ, многопозиционной штамповки и автоматических линий. Доступ к инструменту в них ограничен стойками, но это компенсируется возможностью установки широких столов и массивных штампов.

Двухстоечные машины выбирают для высокоточного серийного производства, где недопустимы даже малейшие отклонения геометрии из-за деформации станины под рабочим давлением.

Эффективность работы пресса складывается из частоты ходов ползуна и степени автоматизации вспомогательных операций. Современные быстроходные прессы способны совершать до 1000 ударов в минуту. Но реальная скорость часто ограничена физическими свойствами металла: при слишком быстрой деформации материал может растрескиваться. На производительность также влияет время, затрачиваемое на установку заготовок и удаление готовых деталей.

Использование автоматических фидеров, систем удаления отходов и роботов-манипуляторов позволяет станку работать практически непрерывно. Оптимизация конструкции штампа, позволяющая получать несколько деталей за один ход, тоже кратно увеличивает выработку.

Комплексный подход к организации рабочего места и использование современных систем ЧПУ обеспечивают максимальный выход годной продукции при минимальных временных затратах.

Работа кривошипно-шатунных прессов сопровождается значительными динамическими нагрузками, вызывающими шум и вибрацию. Удар штампа о металл порождает звуковую волну высокой интенсивности.

Для снижения шума в цехах применяют звукоизолирующие кожухи и специальные демпфирующие прокладки в конструкции пресса. Вибрация передается через станину на фундамент и может негативно влиять на точность соседнего прецизионного оборудования. Для гашения колебаний тяжелые прессы устанавливают на массивные бетонные основания с использованием виброизолирующих опор или пружинных систем.

Современное проектирование цехов учитывает эти факторы для создания комфортных условий труда. Снижение вибрации также положительно сказывается на ресурсе самого пресса, предотвращая самопроизвольное откручивание крепежа и преждевременный износ подшипников скольжения кривошипного вала.
