Арматура

Прутки с выступами называют арматурой периодического профиля. Подобная поверхность необходима для обеспечения максимально надежного сцепления металла с бетонной смесью.

Когда раствор застывает, он плотно обволакивает каждое ребро и каждый выступ, поэтому сталь и искусственный камень начинают работать как единый монолит. Гладкие прутки при сильных нагрузках могут скользить внутри бетонного блока, что приводит к быстрому разрушению конструкции. Рифление увеличивает фактическую площадь контакта материалов в несколько раз. Благодаря этому железобетон выдерживает колоссальные усилия на изгиб и растяжение без потери целостности.

Современная арматура часто имеет серповидный или смешанный рисунок профиля. Такая форма исключает риск возникновения высоких внутренних напряжений и предотвращает растрескивание бетона вокруг стержня под внешним давлением. Прочность соединения проверяют в лабораториях методом вырывания прута из застывшего бетонного куба. Правильная конфигурация рифления гарантирует устойчивость многоэтажных зданий и промышленных цехов.

Бетон обладает высокой прочностью на сжатие, но крайне плохо сопротивляется растягивающим нагрузкам и усилиям на изгиб. Стальной каркас внутри монолита принимает на себя все основные деформации, которые возникают при движении грунта или под весом самого строения.

Когда на фундаментную ленту давит массив стен, нижняя часть бетона стремится растянуться. В этот момент заложенная арматура удерживает структуру камня и препятствует появлению глубоких трещин. Здания без внутреннего стального усиления не смогли бы выдержать даже незначительные вибрации. Таким образом, металл превращает хрупкую массу в выносливый и пластичный конструкционный материал.

Важным фактором считается почти полная идентичность коэффициентов температурного расширения стали и бетона. При смене времен года оба материала расширяются и сужаются синхронно, поэтому внутренние связи в железобетоне не разрушаются десятилетиями.

Плотное армирование позволяет проектировать легкие перекрытия с большими пролетами без установки дополнительных колонн. Использование прутков разного диаметра помогает правильно распределить вес постройки на грунт. Тщательный расчет сечения арматуры исключает хрупкое разрушение основания при резком промерзании почвы.

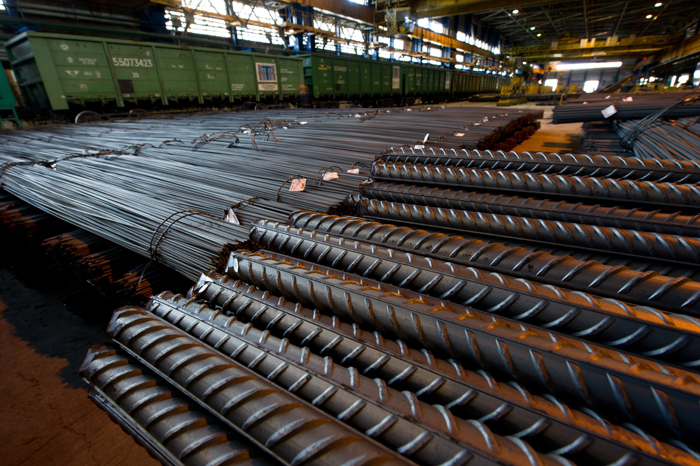

Горячекатаную арматуру изготавливают путем пропускания разогретых стальных заготовок через систему калиброванных валков стана. Температура в процессе деформации превышает +900℃, что обеспечивает высокую пластичность металла и однородность его структуры. Полученный прокат отличается хорошей свариваемостью и легко переносит многократные гибочные операции без потери прочности.

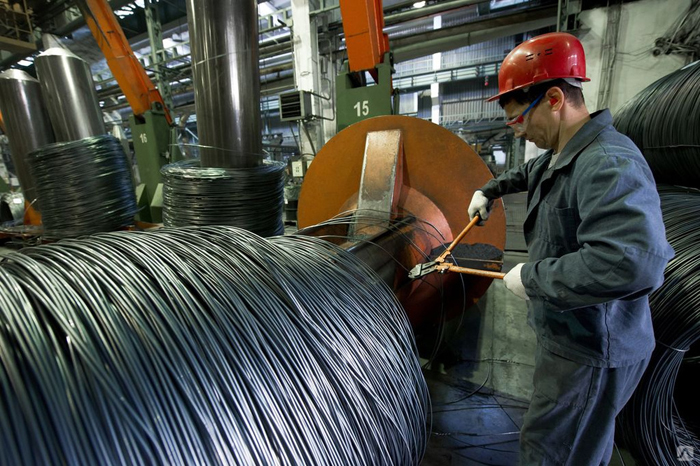

Поверхность таких стержней покрыта тонким слоем темной окалины. Холоднодеформированные изделия производят методом вытяжки проволоки через фильеры при комнатной температуре. Данная технология вызывает наклеп металла, поэтому предел текучести стали значительно возрастает.

Прочность холоднотянутого прутка выше, но его способность к удлинению перед разрывом снижается. Выбор конкретной технологии производства зависит от проектных требований к жесткости строительного узла. Массивные каркасы для фундаментов и мостовых опор собирают из горячекатаных стержней диаметром от 12 до 40 мм. Холодную протяжку чаще используют для выпуска тонких прутков и проволочных сеток для армирования стяжек пола.

Тонкий прокат обладает повышенной точностью геометрических размеров по всей длине бухты или стержня. Заводы маркируют продукцию разными буквенными индексами для быстрого определения способа термической обработки.

Массу армирующих элементов определяют исходя из номинального диаметра прутка и суммарной протяженности всех стержней в проекте. Существуют стандартизированные таблицы, где для каждого сечения указан теоретический вес в килограммах на 1 м длины изделия. Например, 1 м стержня диаметром 12 мм имеет массу 0.888 кг.

При закупке крупных партий прокат отгружают тоннами, поэтому фактический вес проверяют на большегрузных весах. Допустимые отклонения массы от расчетных значений строго ограничены государственными стандартами. Если фактический вес прутка намного ниже нормы, это свидетельствует об уменьшении сечения металла или нарушении технологии прокатки.

На строительной площадке при расчетах обязательно учитывают нахлесты прутков в местах их стыковки. Длина перепуска стержней зависит от класса бетона и обычно составляет от 40 до 60 диаметров арматуры. К итоговому значению добавляют 5-7% на неизбежные отходы при резке заготовок в размер. Точные данные о весе металла необходимы для расчета нагрузки на почву и для выбора техники нужной грузоподъемности.

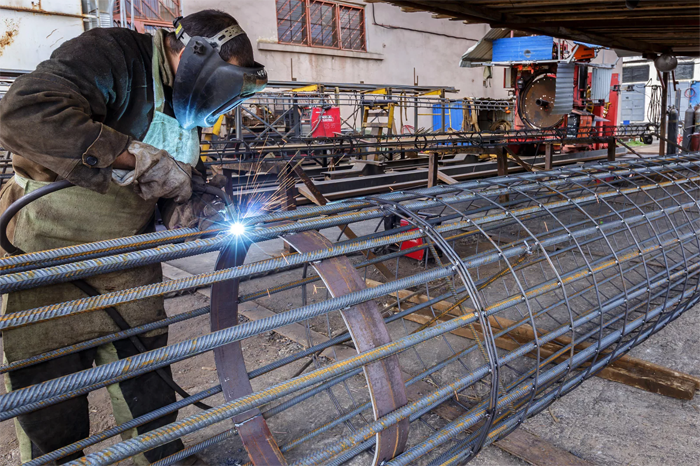

Сборку стержней в пространственный каркас выполняют методами электродуговой сварки или вязки при помощи мягкой проволоки. Сварку применяют для изготовления тяжелых арматурных сеток и закладных деталей из проката больших сечений. Этот метод обеспечивает высокую жесткость всей конструкции и ускоряет процесс подготовки к заливке.

Но в зонах нагрева сталь может изменить свою кристаллическую решетку и стать более хрупкой. Наличие индекса «С» в маркировке прутков подтверждает возможность применения сварки без потери расчетных характеристик. Если эта литера отсутствует, соединение стержней путем нагрева категорически запрещено.

Вязка арматуры считается самым универсальным и надежным способом для гражданского строительства. Для работы используют отожженную стальную проволоку диаметром 1.2-1.4 мм, которую затягивают крючком или автоматическим пистолетом.

Такое соединение сохраняет микроподвижность каркаса во время подачи бетона и его последующей усадки. В металле не возникают опасные внутренние напряжения, которые могли бы привести к разрушению узлов. Процесс вязки требует больших трудозатрат, но гарантирует стабильное положение каждого стержня внутри опалубки.

Сам бетон создает вокруг стали щелочную среду, которая при нормальных условиях эффективно блокирует процесс окисления. Но при возникновении трещин или пористой структуре камня влага и агрессивные соли проникают к металлу. Для защиты армирующих элементов в суровых условиях эксплуатации используют стержни с полимерными или цинковыми покрытиями.

Оцинкованную арматуру выбирают для возведения портовых причалов и опор эстакад в прибрежных зонах. Эпоксидное напыление на производстве создает на прутках герметичный слой, который не пропускает кислород к железу. Ржавчина не может развиваться под таким панцирем даже при постоянном контакте с водой.

В стандартном строительстве сохранность металла обеспечивает защитный слой бетона достаточной толщины. Расстояние от поверхности прутка до края конструкции должно составлять не менее 30-50 мм в зависимости от типа фундамента. Если концы арматуры остаются открытыми, их обязательно обрабатывают антикоррозийными мастиками. Перед началом заливки со стержней удаляют рыхлые слои ржавчины и масляные пятна, так как любая грязь препятствует адгезии раствора.

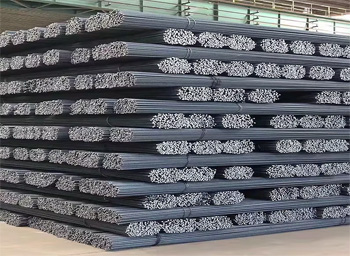

Складские зоны для размещения металлопроката должны иметь ровное твердое основание и эффективную систему водоотвода. Стержни и бухты укладывают на деревянные прокладки или поддоны высотой не менее 150 мм от уровня земли. Прямой контакт арматуры с почвой запрещен, так как почвенная влага провоцирует быстрое появление глубокой коррозии.

Весь сортамент распределяют по отдельным стеллажам в соответствии с диаметрами и классами прочности. Заводские бирки и маркировку на торцах прутков сохраняют до полной выработки партии для исключения ошибок при монтаже. Плотная и аккуратная укладка штабелей обеспечивает безопасность рабочих на объекте.

При длительном хранении под открытым небом металл накрывают водонепроницаемыми тентами или плотной пленкой. Важно предусмотреть зазоры для естественной вентиляции внутри пачек, чтобы не допустить образования конденсата.

Если на поверхности прутков появился легкий налет ржавчины без отслоений, его не счищают перед заливкой. Подобная шероховатость даже немного улучшает сцепление металла с цементным раствором. Но пластовая коррозия требует обязательного удаления пескоструйным аппаратом или металлическими щетками.

Контроль характеристик арматурной стали осуществляют в аттестованных центрах на специальных разрывных машинах. Для теста берут образец металла длиной около 500 мм, надежно закрепляют его в захватах и растягивают до момента разрыва. Оборудование в автоматическом режиме фиксирует усилие, при котором стержень начинает удлиняться без роста нагрузки. Этот показатель называют пределом текучести, и он является ключевым параметром для расчета устойчивости каркаса здания.

Во время испытания также определяют временное сопротивление разрыву и относительное удлинение металла после разрушения. Качественный прокат должен обладать сочетанием высокой твердости и достаточной пластичности.

Второй обязательный этап проверки - тест на изгиб в холодном состоянии вокруг оправки заданного диаметра. Пруток загибают и внимательно осматривают внешнюю поверхность деформированной зоны. На металле не должно быть трещин, надрывов или признаков отслоения ребер.

Результаты всех измерений заносят в официальный протокол испытаний и сверяют с нормативами действующего ГОСТ. Если хотя бы один образец из партии не выдерживает нагрузку, весь объем продукции подлежит отбраковке.

Угловые зоны и места соединения несущих стен испытывают самые сложные нагрузки на разрыв и кручение, поэтому требуют усиленного внимания. Простое перекрестие прямых прутков в углах фундамента считается грубой ошибкой и приводит к быстрому растрескиванию бетона.

Для надежной связи стержни одного направления должны заходить за угол в соседнюю стену на длину не менее 50 диаметров арматуры. В данных узлах применяют специальные Г-образные или П-образные соединительные элементы из того же проката. Подобная схема анкеровки позволяет каркасу эффективно распределять напряжения по всему периметру основания дома.

Вязка проволокой в местах пересечения дополнительных связей гарантирует сохранение геометрии узла при заливке раствора. Хомуты в углах располагают с меньшим шагом, чем на прямых участках, для предотвращения выпучивания арматуры. Вертикальные стержни в этих местах служат дополнительными опорами для горизонтальных поясов каркаса.

Использование готовых гнутых элементов исключает риск ослабления стали из-за неправильной обработки на объекте. Правильно выполненное армирование угловых зон обеспечивает целостность всего здания при неравномерной осадке грунта или сейсмических толчках.

Дистанционные фиксаторы обеспечивают создание проектного защитного слоя бетона между сталью и внешней средой. Эти элементы удерживают арматуру в строго заданном положении, не позволяя каркасу сместиться или лечь на дно опалубки.

Пластиковые изделия в форме «звездочек» надевают на вертикальные стержни, а фиксаторы типа «стульчик» подкладывают под нижние горизонтальные ряды. Применение подобных приспособлений гарантирует равномерность бетонного покрытия по всей площади конструкции. Если арматура прижмется к опалубке, после её снятия металл окажется обнаженным и начнет быстро ржаветь.

Использование случайных предметов в виде обломков кирпича, камней или деревянных брусков для поддержки стали запрещено строительными нормами. Такие инородные включения нарушают однородность монолита и становятся проводниками для влаги внутрь конструкции.

Пластиковые фиксаторы химически инертны и не вступают в реакцию с цементным раствором. Они легко выдерживают вес тяжелых стержней и не деформируются при работе глубинных вибраторов. Устанавливают фиксаторы с шагом 500 или 800 мм для исключения провисания арматурной сетки.

Проводить нагрев арматурных стержней перед гибкой категорически запрещено, так как термическое воздействие необратимо меняет структуру стали. Современная арматура классов А400 и А500 проходит термомеханическое упрочнение на заводе, которое обеспечивает высокую прочность поверхностного слоя.

Локальный нагрев пламенем горелки докрасна разрушает эту закалку и превращает металл в мягкое железо. В результате пруток в месте сгиба теряет свои несущие характеристики и не может выдерживать расчетные нагрузки. Кроме того, при остывании сталь может стать чрезмерно хрупкой и лопнуть при малейшей деформации внутри бетона.

Все операции по приданию нужной формы стержням выполняют только холодным способом - на механических или гидравлических станках. Радиус оправки для гибки выбирают исходя из диаметра арматуры: он должен составлять не менее 3 или 5 диаметров прутка. Это предотвращает появление микроскопических трещин и разрывов волокон на внешней стороне изгиба.

Качественный станок обеспечивает плавную деформацию металла без резких рывков и повреждения рифленого профиля. Для работы с арматурой больших сечений используют мощное оборудование с ножным или программным управлением.

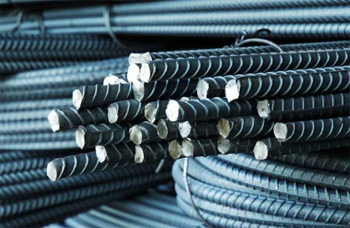

Класс прочности арматурного проката можно предварительно определить по характерному рисунку выступов на его поверхности. Прутки самого низкого класса, А240, имеют идеально гладкую поверхность без каких-либо ребер, что делает их похожими на обычный круглый металл. Изделия класса А400 отличаются рифлением, где выступы идут по винтовым линиям с обеих сторон стержня. Для современной арматуры класса А500 характерен рисунок, в котором поперечные ребра не пересекаются с продольными гранями и имеют разный наклон.

Подобные визуальные различия помогают быстро отсортировать прокат на строительной площадке и избежать использования более слабого металла в нагруженных узлах.

Более точную информацию дает буквенно-цифровая маркировка, которую заводы наносят краской на торцы стержней или штампуют непосредственно на теле прутка. Цифры 400, 500 или 600 указывают на минимальный предел текучести стали в МПа, а буквы несут данные о дополнительных свойствах. Индекс «К» обозначает повышенную стойкость к коррозии, а «С» разрешает применение электросварки. Если маркировка стерлась или отсутствует, класс металла подтверждают лабораторными тестами.

Цветовая индикация торцов пачек (синий, белый или красный цвет) служит для складского учета и быстрой идентификации сортамента. Знание этих признаков исключает риск строительных ошибок и гарантирует безопасность возводимых объектов.

Композитные стержни изготавливают из стеклянных или базальтовых волокон, которые пропитаны полимерным связующим веществом. Главное достоинство этого материала - полная химическая инертность и абсолютная невосприимчивость к любым видам ржавчины.

Вес полимерной арматуры в 8 раз меньше веса стальных аналогов при одинаковом объеме, что значительно упрощает логистику. Композит не проводит электрический ток и не создает помех для работы чувствительного медицинского или исследовательского оборудования. Подобные качества делают его незаменимым при строительстве фундаментов в агрессивных грунтах и для армирования дорожных полотен.

Но стальная арматура имеет в 4 раза более высокий модуль упругости, чем пластиковые стержни. При одинаковой нагрузке композит растягивается сильнее, поэтому в бетонных перекрытиях могут возникнуть недопустимые трещины. Из-за этого свойства пластиковую арматуру редко применяют в несущих балках многоэтажных домов без сложного пересчета проекта. Композит нельзя соединять сваркой и невозможно согнуть под углом 90 градусов непосредственно на объекте.

Стальной прокат остается лидером рынка благодаря своей предсказуемости, огнестойкости и способности выдерживать огромные динамические нагрузки. Выбор между металлом и пластиком определяют исходя из конкретных условий эксплуатации и бюджета строительства.
