Автоматическая сварка

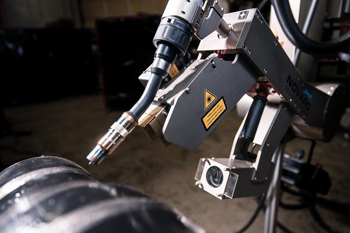

Система отслеживания шва обеспечивает точное ведение сварочной головки по линии стыка без постоянного вмешательства человека. Приборы используют механические щупы или лазерные сканеры для обнаружения малейших отклонений заготовок от расчетной траектории. Когда металл имеет небольшую кривизну или погрешности сборки, контроллер мгновенно корректирует положение горелки в режиме реального времени.

Технология исключает риск выхода дуги за пределы разделки кромок даже на швах длиной более 10 м. Качество соединения остается стабильным на всем протяжении детали, что критично для производства ответственных сосудов под давлением.

В сложных промышленных комплексах часто применяют метод бесконтактного мониторинга через параметры самой дуги. Электроника анализирует изменения тока и напряжения, которые возникают при смещении инструмента в сторону от центра разделки. Программа рассчитывает необходимые поправки для приводов каретки или портала за доли секунды. Такой подход позволяет вести работы на высоких скоростях без снижения надежности узлов.

Автоматическая сварка под флюсом (SAW) позволяет соединять толстолистовой прокат с исключительной производительностью и химической чистотой. Слой гранулированного порошка полностью закрывает зону горения дуги от воздействия атмосферного воздуха.

Флюс не только защищает расплавленный металл, но и активно легирует структуру шва нужными элементами. Когда дуга плавит кромки под надежной защитой, брызги раскаленного сплава полностью отсутствуют. Поверхность готового валика получается гладкой и ровной после легкого удаления застывшей шлаковой корки.

Мощность оборудования позволяет использовать токи силой до 1000 А или даже больше. Подобный режим обеспечивает глубокое проплавление стали толщиной до 30 мм за один проход без разделки кромок. Скорость перемещения автомата по направляющим рельсам достигает 50 м/ч или выше, что недоступно для ручных методов.

В процессе работы не образуется вредное световое излучение и дым, поэтому условия труда в цехе остаются комфортными. Излишки неиспользованного порошка собирают специальным вакуумным устройством для повторного применения в следующем цикле.

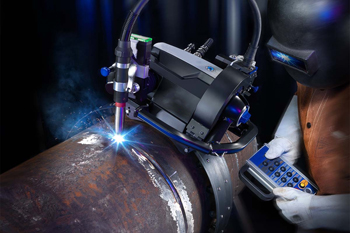

Орбитальная сварка подразумевает автоматическое вращение сварочной головки вокруг неподвижно закрепленного стыка труб. Специальные зажимы надежно фиксируют аппарат на поверхности металла, когда мотор плавно перемещает горелку по идеальной окружности.

Программа управления учитывает влияние силы тяжести на ванну расплава в разных пространственных положениях. Ток и скорость движения меняются автоматически, когда инструмент проходит через верхние и нижние точки окружности. Данная методика гарантирует стопроцентную герметичность соединений в системах высокого давления и газопроводах.

Оборудование для таких задач компактно и позволяет работать в стесненных условиях эстакад или технологических шахт. Качество внутреннего корня шва остается безупречным без образования наплывов и прожогов стенки. Перед запуском цикла края труб тщательно подготавливают и выравнивают для обеспечения минимального и стабильного зазора. Система сохраняет протоколы каждого прохода в электронной памяти для последующего лабораторного анализа. Орбитальный метод выбирают для монтажа трубопроводов в энергетике, пищевой и химической промышленности.

Датчики бесконтактного контроля температуры отслеживают тепловой баланс в зоне сварки для предотвращения перегрева и деформации заготовок. Приборы измеряют инфракрасное излучение металла и передают данные в блок управления инвертором.

Когда температура превышает установленные нормы, программа автоматически снижает силу тока или увеличивает скорость перемещения головки. Подобная обратная связь позволяет сохранять стабильную ширину шва на деталях с переменной толщиной сечения. Контроль теплопотока исключает выгорание легирующих элементов в нержавеющих и высокопрочных сталях.

Система мониторинга также следит за температурой между проходами при многослойной сварке массивных плит. Процесс возобновляют только после остывания предыдущего валика до заданного уровня для исключения роста зерен металла. Этот подход гарантирует высокую ударную вязкость и прочность соединения в суровых условиях эксплуатации. Электроника фиксирует любые отклонения в журнале работ, что упрощает процедуру выходного технического контроля.

Сварочные колонны и манипуляторы служат для позиционирования автоматических головок при сборке массивных металлоконструкций длиной до 20 м. Жесткая вертикальная мачта удерживает вылетную консоль, на конце которой закрепляют режущий или сварочный инструмент.

Подобная установка перемещается вдоль заготовки по рельсовому пути, обеспечивая идеальную прямолинейность длинных поясных швов. Механизмы имеют высокую грузоподъемность и могут нести на себе катушки с проволокой массой до 50 кг и бункеры с флюсом. Использование колонн позволяет обрабатывать детали сложной формы на большой высоте над уровнем пола.

Конструкция манипулятора исключает вибрации горелки, поэтому геометрия валика получается безупречной на всем протяжении пути. Оператор настраивает положение консоли с помощью пульта управления, наблюдая за процессом через видеокамеру с фильтрами. Колонны часто интегрируют с вращателями и позиционерами для сварки кольцевых швов на огромных резервуарах. Высокая степень механизации сокращает время на вспомогательные перемещения заготовок внутри цеха.

Точные механизмы подачи обеспечивают равномерное поступление присадочного материала в ванну расплава с погрешностью менее 1%. Программа рассчитывает скорость подачи в строгой зависимости от силы тока и объема разделки кромок.

Когда проволока идет плавно и без рывков, дуга горит стабильно, а количество брызг снижается до минимума. Такой контроль позволяет экономить до 15% дорогостоящих сплавов по сравнению с полуавтоматическими методами работы. Весь материал расходуется строго на формирование шва, без лишних потерь на угар и разбрызгивание.

Использование больших катушек массой от 15 до 250 кг сокращает время простоев оборудования на замену расходников. Четырехроликовые приводы исключают проскальзывание и деформацию мягкой алюминиевой или медной проволоки. Автоматика также отслеживает окончание материала и вовремя останавливает цикл для предотвращения повреждения сопла. Стабильный диаметр дуги обеспечивает одинаковую высоту усиления шва на всей его протяженности.

Настройка времени задержки дуги в начале и конце шва необходима для качественного проплавления корня и заварки финишного кратера. При старте процесса дуга горит несколько секунд на одном месте для разогрева холодного металла до нужной температуры. Это исключает появление непроваров на первых миллиметрах соединения, где структура стали еще не успела размягчиться.

Программа плавно наращивает мощность, обеспечивая мягкий вход инструмента в материал без резких скачков давления. Внимательная отладка стартовых режимов гарантирует монолитность узла с самого начала рабочего хода.

В финальной точке шва автоматика постепенно снижает силу тока для медленного заполнения усадочной раковины. Когда дуга гаснет мгновенно, в центре валика образуется кратер со скрытыми порами и микротрещинами. Функция «заварки кратера» позволяет металлу застывать равномерно, что сохраняет прочность заготовки на выходе инструмента.

В циклы также включают задержку подачи защитного газа после гашения дуги для охлаждения горячего вольфрамового электрода. Эти технологические паузы защищают оснастку от окисления и продлевают ресурс медных наконечников.

Автоматическая сварка предполагает использование специализированных машин, которые созданы для выполнения одной или нескольких типовых операций. Сварочные тракторы или орбитальные головки двигаются по жестким направляющим или вдоль стыка по определенному алгоритму.

Это оборудование подходит для серийного производства длинных прямых швов или стандартных кольцевых соединений на трубах. Настройка таких аппаратов занимает немного времени, а их конструкция отличается высокой надежностью при многосменной эксплуатации. Автоматические станки часто встраивают в поточные линии заготовительных цехов.

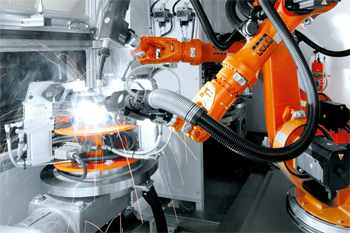

Роботизированная сварка использует универсальные многоосевые манипуляторы, которые имитируют движения руки человека. Робот может перемещать горелку в пространстве по самым сложным траекториям и под любыми углами к поверхности.

Эта технология незаменима при сборке мелких деталей с короткими и прерывистыми швами в разных плоскостях. Программное обеспечение позволяет быстро переучивать робота на выпуск абсолютно новых изделий без замены механической части. Роботы часто оснащают системами машинного зрения для автоматического поиска деталей на рабочем столе.

Высокое качество автоматической сварки требует идеальной точности при подготовке и сборке соединяемых кромок. Машина не может самостоятельно компенсировать большие зазоры или перепады высот, как это делает опытный сварщик вручную. Края листов обрабатывают на фрезерных или кромкоскалывающих станках для получения ровных фасок с заданным углом.

Чистота поверхности должна быть безупречной, поэтому зону стыка зачищают от ржавчины и масла на ширину не менее 20 мм. Любые загрязнения в автоматическом режиме приводят к появлению пор, так как программа не может изменить темп при обнаружении грязи.

Зазор между заготовками должен быть одинаковым по всей длине шва с допуском не более 0,5 мм. Для надежной фиксации элементов используют прихватки, которые выполняют короткими швами с использованием тех же материалов. При сборке ответственных конструкций применяют специальные зажимные стенды с медными подкладками для формирования обратного валика. Правильная геометрия стыка обеспечивает стабильное горение дуги и равномерное распределение наплавленного металла.

После завершения автоматического цикла поверхность шва обязательно очищают от остатков шлака, копоти и случайных брызг металла. Слой застывшего флюса или защитной корки удаляют с помощью пневматических молотков или стальных щеток. Такая процедура необходима для проведения качественного визуального и измерительного контроля геометрии валика.

Очистка выявляет скрытые дефекты вроде поверхностных пор или подрезов, которые требуют немедленного исправления. Чистый металл обеспечивает отличную адгезию для последующего нанесения лакокрасочных или антикоррозийных покрытий.

Когда сварку проводят в среде инертных газов, количество отходов минимально, но на кромках могут остаться цвета побежалости. Химическое травление или электролитическая очистка восстанавливают пассивный слой на нержавеющей стали. При использовании автоматических линий часто устанавливают дополнительные модули для механической зачистки кромок прямо в процессе движения каретки. Это позволяет сократить производственный цикл и сразу передавать детали на участок сборки или покраски.

Значительное расстояние между источником питания и сварочным трактором вызывает падение напряжения в силовых цепях. Когда длина кабеля превышает 20 м, сопротивление меди начинает заметно влиять на стабильность горения дуги. Для компенсации этих потерь в современные системы устанавливают блоки обратной связи по напряжению.

Приборы измеряют параметры тока непосредственно в зоне контакта и передают сигнал на основной инвертор. Умная автоматика мгновенно повышает мощность генератора для поддержания заданных технологических режимов работы.

Правильное сечение проводов также определяет долговечность всей системы перемещения инструмента. Слишком тонкие жилы быстро нагреваются, что приводит к порче изоляции и коротким замыканиям в цепи. При укладке шлейфов избегают образования петель и узлов для исключения вредного эффекта индуктивности. Когда каретка двигается вдоль длинной балки, кабелеукладчики обеспечивают плавную подачу питания без опасных рывков.

Автоматический контроль параметров тока позволяет сваривать листы толщиной 1-2 мм без риска сквозного проплавления. Электроника отслеживает состояние сварочной ванны и мгновенно корректирует мощность при изменении скорости перемещения горелки.

В импульсном режиме энергия подается короткими всплесками, что обеспечивает надежное сплавление кромок при минимальном общем нагреве. Металл успевает немного остыть между импульсами, поэтому расплав не вытекает под действием силы тяжести. Подобная точность управления недоступна для большинства методов ручной дуговой обработки.

Система защиты также реагирует на случайные обрывы дуги или прилипание проволоки к поверхности заготовки. При возникновении короткого замыкания контроллер отключает питание за долю секунды для предотвращения порчи детали. Использование инверторных источников с цифровым управлением позволяет создавать уникальные вольт-амперные характеристики под конкретную марку сплава.

Настройка режимов «мягкого» старта обеспечивает аккуратное начало шва без крупных капель металла. Результат работы на тонком прокате получается эстетичным и требует минимальной финишной шлифовки.
