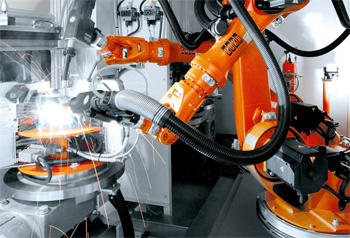

Сварочные автоматы

Сварочные тракторы перемещаются вдоль заготовок по направляющим рельсам или непосредственно по поверхности металла. Внутри корпуса располагают тяговый электродвигатель, механизм подачи проволоки и блок управления параметрами источника. Шасси оснащают четырьмя колесами с термостойкими шинами для надежного сцепления с гладкой сталью.

Механизм рулевого управления позволяет проводить точную коррекцию положения горелки относительно линии стыка. Массивный держатель кассеты с материалом закрепляют сверху, чтобы обеспечить запас проволоки на несколько часов непрерывной работы. Собственный вес трактора гарантирует стабильное усилие прижима бункера с флюсом к поверхности листа.

Современные модели имеют встроенный ЖК-экран для отображения фактических значений вольтажа и силы тока. Привод с высоким передаточным числом обеспечивает стабильное перемещение в диапазоне от 5 см до 150 см в минуту. Модульная конструкция позволяет быстро менять сварочную головку под разные технологические процессы.

Автоматическая система подачи и восстановления флюса включает напорный бункер, систему шлангов и вакуумный агрегат. Гранулы ссыпаются из резервуара на сварочной головке через регулируемое сопло под действием силы тяжести. Слой материала полностью закрывает зону горения дуги, и он предотвращает контакт расплава с атмосферным воздухом.

Неиспользованный флюс засасывает мощная турбина через приемный патрубок позади горелки. Многоступенчатый фильтр отделяет частицы шлака и металлическую пыль от чистого материала перед его возвратом в основной бак. Нагревательные элементы внутри бункера поддерживают температуру гранулята на уровне +60 ℃ для исключения поглощения влаги. Это технология обеспечивает безупречную чистоту шва при производстве сосудов под давлением.

Электроника контролирует уровень наполнения емкостей через ультразвуковые или емкостные датчики. Автоматические клапаны регулируют расход материала пропорционально скорости сварки и ширине разделки кромок. Шланги для транспортировки имеют внутреннее износостойкое покрытие для защиты от абразивного воздействия минеральных частиц. Система рекуперации снижает расход флюса на 50% за счет его многократного использования в замкнутом цикле.

Лазерные системы слежения определяют точное положение стыка кромок в режиме реального времени. Оптический датчик проецирует световую линию на металл и фиксирует ее искажение при помощи скоростной видеокамеры. Процессор анализирует полученный профиль и вычисляет координаты центра разделки с частотой 50 Гц или выше. Информация поступает в контроллер сварочного автомата для мгновенной корректировки траектории движения головки.

Технология позволяет успешно соединять детали с тепловыми деформациями и неточностями предварительной сборки. Бесконтактный метод измерения исключает механический износ элементов и не требует касания горячего металла. Устройства стабильно работают на блестящих поверхностях из алюминия и нержавеющей стали.

Корпус сенсора оснащают системой воздушного охлаждения и пневматическим обдувом защитного стекла. Преграда в виде воздушного ножа предотвращает оседание копоти и брызг расплава на линзе. Программные фильтры отсекают мощное излучение дуги для получения четкого изображения профиля. Применение лазерного зрения исключает появление непроваров из-за смещения горелки в сторону от оси.

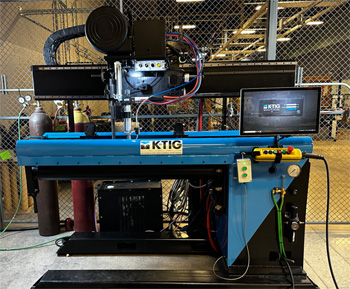

Сварочные колонны и консоли представляют собой массивные несущие конструкции для позиционирования автоматических головок над крупногабаритными деталями. Вертикальная мачта имеет жесткое основание и прецизионные направляющие для плавного перемещения горизонтальной стрелы. Вылет консоли может достигать 10 м, что позволяет обрабатывать швы на огромных резервуарах и реакторах. Приводные механизмы используют безлюфтовые передачи и электромагнитные тормоза для надежной фиксации вылета.

Система противовесов внутри колонны разгружает серводвигатели и обеспечивает стабильность при движении по вертикали. Жесткость каркаса исключает возникновение резонансных вибраций, которые портят рисунок чешуйчатости шва. Оборудование может иметь стационарное исполнение или перемещаться по рельсовому пути вдоль всей длины цеха.

На конце стрелы монтируют площадку для сварочного оборудования, катушек с проволокой и систем видеонаблюдения. Управление всеми осями происходит с единого пульта, который часто имеет функцию дистанционного беспроводного контроля. Контроллер синхронизирует движение колонны с вращением сварочных позиционеров для формирования кольцевых стыков. Датчики перегрузки блокируют работу привода при столкновении консоли с деталью или элементами здания.

Тандемные сварочные головки используют две независимые проволоки, которые подаются в общую сварочную ванну для резкого повышения скорости наплавки. Каждый электрод подключают к отдельному источнику питания, что позволяет настраивать разные параметры тока для ведущей и ведомой дуги.

Первая дуга обеспечивает глубокое проплавление корня шва, а вторая дуга отвечает за формирование широкого валика и заполнение разделки. Расстояние между проволоками составляет от 10 до 20 мм, и этот зазор регулируется в зависимости от толщины металла. Использование тандема оправдано при производстве труб большого диаметра и при сварке толстостенных балок. Управление процессом требует синхронизации фаз тока для исключения магнитного влияния дуг друг на друга.

Электроника аппарата контролирует скорость подачи каждого материала отдельно для поддержания стабильного баланса энергии. Горелки имеют усиленную систему охлаждения, потому что суммарная тепловая мощность может превышать 50 кВт. Внутренние каналы подачи защитного газа проектируют так, чтобы создать общее ламинарное облако над обеими дугами.

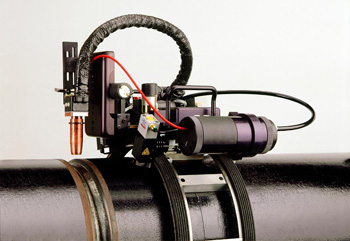

Орбитальные автоматы предназначены для выполнения кольцевых швов на неподвижных трубах путем вращения сварочной головки вокруг стыка. Механизм состоит из разъемного кольцевого захвата и каретки, которая несет на себе горелку и систему подачи проволоки. Оборудование незаменимо при монтаже технологических трубопроводов в атомной, пищевой и фармацевтической промышленности.

Программное управление плавно меняет силу тока и скорость вращения в зависимости от угла наклона головки. В нижней точке шва дуга работает на повышенной мощности для преодоления гравитации, а в верхней точке параметры тока снижаются. Такая автоматизация гарантирует полную герметичность соединения и идеальную геометрию обратного валика. Использование орбитальной технологии исключает дефекты, которые часто возникают при ручной сварке труб в труднодоступных местах.

Корпус каретки изготавливают из легких алюминиевых сплавов для снижения нагрузки на трубу и удобства монтажа персоналом. Внутренняя память контроллера хранит сотни программ под разные диаметры и марки сталей. Сварочные головки закрытого типа обеспечивают идеальную газовую защиту шва в камере с аргоном, что критично для титана.

Линейные каретки - компактные самоходные устройства для автоматизации сварки длинных горизонтальных и вертикальных швов. Прибор крепится к поверхности металла при помощи мощных магнитов или вакуумных присосок, которые удерживают вес до 20 кг. Движение происходит по гибким или жестким направляющим рейкам, которые точно повторяют кривизну заготовки.

Внутри алюминиевого корпуса находится редукторный двигатель и блок управления скоростью перемещения. Горелка фиксируется в универсальном держателе с возможностью настройки углов в трех плоскостях. Система осцилляции позволяет горелке совершать поперечные колебания для заполнения широких стыков.

Блок управления имеет защищенные кнопки для работы в перчатках и цифровой дисплей с текущими настройками. Частотные преобразователи гарантируют плавный ход без рывков даже на сверхнизких скоростях от 2 см в минуту. Каретки оснащают датчиками края листа, которые автоматически останавливают привод в конце траектории. Питание осуществляется через кабель длиной до 20 м или от встроенного аккумулятора в мобильных версиях.

Синхронизация подачи проволоки в многодуговых автоматах обеспечивает стабильный баланс металла в общей сварочной ванне. Каждый подающий механизм оснащают высокоточным энкодером, который передает данные о реальной скорости движения материала в центральный контроллер.

Цифровая шина обмена данными позволяет электронике корректировать обороты всех двигателей за доли миллисекунды. Если одна проволока начинает проскальзывать в роликах, система мгновенно меняет напряжение на моторе или выдает сигнал о неисправности. Это предотвращает появление несплавлений и пор в структуре шва из-за нарушения пропорций присадки. Программные алгоритмы учитывают время разгона и торможения тяжелых катушек для исключения обрывов дуги при старте.

Механизмы подачи располагают максимально близко к сварочной головке для минимизации длины шлангов. Четырехроликовые приводы с шестеренчатым зацеплением обеспечивают огромное тяговое усилие без деформации сечения проволоки. Контроллер синхронизирует подачу с импульсами сварочного тока для реализации режима струйного переноса металла.

Промышленные сети типа EtherCAT или Profinet объединяют все узлы сварочного автомата в единую интеллектуальную систему. Скоростные протоколы передачи данных обеспечивают обмен информацией между источником питания, роботом и системами слежения без задержек. Это позволяет синхронизировать движение горелки с импульсами тока на частотах до нескольких килогерц.

Система ЧПУ получает диагностические данные от каждого датчика и может мгновенно остановить процесс при отклонении любого параметра. Интеграция в заводскую сеть дает возможность удаленно загружать технологические карты и обновлять программное обеспечение.

Использование цифровых интерфейсов исключает влияние аналоговых шумов на точность настройки тока и напряжения. Сетевая архитектура упрощает масштабирование комплекса путем добавления новых осей или периферийных устройств. Все компоненты ячейки имеют уникальные адреса, что ускоряет поиск неисправностей через сервисные утилиты. Кабели связи оснащают двойным экранированием для защиты от мощных помех в цехе металлообработки.

Сварочные роликоопоры обеспечивают равномерное вращение цилиндрических заготовок под неподвижной сварочной головкой. Устройство состоит из ведущей и ведомой секций, на которых установлены прочные полиуретановые или стальные ролики. Грузоподъемность промышленных стендов достигает 500 т, что позволяет работать с секциями башен ветрогенераторов и морских судов.

Привод с частотным регулированием гарантирует плавное изменение скорости вращения от 5 мм до 200 см в минуту. Это необходимо для точного соблюдения режимов сварки в зависимости от диаметра изделия и толщины металла. Система самоцентрирования автоматически подстраивается под радиус трубы, и она исключает необходимость ручной наладки оборудования.

Контроллер роликоопор связан с центральным блоком сварочного автомата для синхронного запуска дуги и движения. Встроенные энкодеры отслеживают угол поворота, и эта информация помогает точно перекрывать начало и конец кольцевого шва. Ролики имеют широкую контактную поверхность для исключения деформации тонкостенных обечаек. Металлические части станины проходят антикоррозийную обработку для работы во влажной среде и на открытых площадках.

Автоматические системы удаления шлака очищают поверхность шва в процессе многослойной сварки под флюсом или порошковой проволокой. Устройство оснащают механическими стальными щетками или пневматическими молотками, которые располагают сразу за сварочной головкой. Высокочастотная вибрация эффективно скалывает хрупкую шлаковую корку без повреждения горячего металла.

Очищенная зона обдувается сжатым воздухом для удаления мелких осколков и пыли перед наложением следующего прохода. Это предотвращает появление шлаковых включений в металле соединения, что критично для прочности ответственных конструкций. Система автоматики регулирует усилие прижима инструмента в зависимости от твердости материала и скорости процесса. Использование таких модулей позволяет вести сварку в непрерывном режиме без пауз на ручную зачистку.

Конструкция очистного блока предусматривает быструю замену изношенных щеток без остановки основной линии. Встроенные пылеуловители забирают отходы в герметичные контейнеры для поддержания чистоты в цехе. Электроника контролирует состояние инструмента и выдает предупреждение при его чрезмерном износе.

Автоматы для ленточной наплавки используют плоскую металлическую ленту вместо проволоки для создания защитных слоев на поверхности деталей. Ширина ленты может достигать 100 мм, что позволяет за один проход покрывать огромную площадь металла. Эта технология применяется для плакирования внутренних стенок химических реакторов и сосудов под давлением коррозионностойкими сплавами.

Сварочная головка обеспечивает равномерное распределение тока по всей ширине ленты для получения плоской и гладкой ванны расплава. Процесс характеризуется минимальным перемешиванием присадки с основным металлом, что сохраняет чистоту химического состава наплавленного слоя. Специальные магнитные системы управляют формой дуги и предотвращают ее концентрацию на краях ленты.

Система подачи оснащена усиленными роликами и тормозным механизмом для работы с тяжелыми рулонами материала. Электроника аппарата контролирует натяжение ленты и блокирует процесс при ее обрыве или заклинивании. Охлаждение головки происходит через мощные жидкостные контуры из-за высокой плотности энергии в зоне обработки.

Регулярное обслуживание сварочной головки является залогом точности и надежности всего автоматизированного комплекса. Каждую смену персонал проводит очистку газовых сопел и токосъемных наконечников от брызг металла и нагара. Изношенные медные вставки подлежат замене при появлении люфта проволоки, который нарушает стабильность дуги и точность ведения шва.

Механизм подачи требует проверки чистоты роликов и надежности затяжки крепежных элементов. Раз в неделю полости головки продувают сухим сжатым воздухом для удаления пыли и остатков флюса из узких каналов. Смазка шарниров и направляющих осей коррекции обеспечивает плавность движений при работе систем слежения.

Периодическая проверка герметичности жидкостных контуров охлаждения исключает утечки антифриза в зону сварки. Состояние оптических датчиков и защитных стекол требует ежедневного осмотра и очистки специальными составами. Проверка калибровки энкодеров подачи гарантирует соответствие реальной скорости заданным параметрам технологической карты. Внутренние редукторы двигателей проходят осмотр на наличие шумов и нагрева для выявления скрытого износа подшипников.
