Сварка латуни

Главная трудность при термической обработке латуни заключается в колоссальной разнице температур плавления меди и кипения цинка. Медь переходит в жидкое состояние при +1083℃, тогда как цинк начинает активно превращаться в пар уже при +906℃.

Когда сварочная дуга разогревает металл, цинк внутри сплава закипает и стремится выйти наружу через слой расплава. Этот процесс вызывает бурное вспенивание сварочной ванны и приводит к появлению множественных пор в структуре шва. Пары цинка при контакте с кислородом воздуха мгновенно превращаются в плотное облако белого оксида, которое закрывает обзор и мешает контролировать формирование валика. Если не подавлять испарение элемента, готовое соединение потеряет до 25% своей первоначальной прочности и станет хрупким.

Чтобы минимизировать негативное влияние легирующего компонента, сварку ведут на повышенных скоростях с минимальным временем воздействия дуги на одну точку. Высокая концентрация энергии позволяет быстро расплавить кромки до того момента, когда начнется массовое испарение легкого металла. Применение специальных присадочных прутков с содержанием кремния помогает удерживать цинк в составе сплава за счет создания защитной пленки на поверхности расплава. Кремний выступает в роли своеобразного затвора, который повышает поверхностное натяжение и препятствует выходу газов.

Для сохранения эстетичного золотистого оттенка латунных изделий подбирают присадочные прутки, химический состав которых максимально близок к основному сплаву детали. Если использовать обычную медную проволоку, место стыка приобретет красноватый отлив и будет резко выделяться на фоне желтого металла.

В декоративных работах и производстве мебели чаще всего применяют кремнистую латунь марки ЛК80-3 или алюминиевую латунь. Эти материалы содержат добавки, которые предотвращают выгорание цинка и сохраняют благородный солнечный блеск после полировки. Прутки с содержанием олова также дают хороший результат по цвету, но могут сделать соединение более склонным к охрупчиванию при высоких температурах.

При сварке ответственных узлов часто используют прутки с добавлением серебра, так как этот благородный металл значительно улучшает текучесть расплава и повышает адгезию. Серебро позволяет вести процесс при более низких температурах, что снижает термическую нагрузку на тонкостенные заготовки. Когда требуется идеальное совпадение фактуры, специалисты иногда изготавливают присадку из обрезков того же самого проката, который идет на производство основного изделия. Такой подход исключает любые отклонения в оттенках и гарантирует однородность структуры металла.

Латунь обладает высокой теплопроводностью, поэтому тепловая энергия от сварочной дуги мгновенно распределяется по всему объему массивной заготовки. Если начать сварку холодного металла толщиной более 5 мм, мощности дуги может не хватить для мгновенного образования полноценной сварочной ванны. В начале шва часто возникают холодные непровары, так как металл отводит жар быстрее, чем кромки успевают расплавиться.

Предварительный нагрев до температуры +200-300℃ выравнивает температурный градиент и значительно облегчает процесс сплавления материалов. Нагретая деталь требует меньше энергии для поддержания горения дуги, что позволяет снизить риск пережога легирующих элементов. Подогрев также способствует более плавному остыванию шва и снижает уровень внутренних напряжений в кристаллической решетке.

Для разогрева заготовок используют газовые горелки или специальные индукционные установки, которые обеспечивают равномерное повышение температуры по всей площади. Важно не превышать порог в +400℃, так как при сильном нагреве латунь становится хрупкой и может треснуть под собственным весом. Температурный контроль проводят с помощью контактных термометров или термокарандашей, которые меняют цвет при достижении заданных значений. Если деталь имеет сложную конфигурацию с резкими переходами толщины, подогрев проводят особенно осторожно для исключения термических поводков.

Сварка тонколистовой латуни толщиной до 1.5 мм требует ювелирной точности и строгого контроля за количеством подаваемого тепла. Импульсный режим позволяет чередовать пиковый ток, который плавит металл, и базовый ток, который лишь поддерживает горение дуги. В моменты пауз между импульсами сварочная ванна успевает частично кристаллизоваться, что предотвращает обрушение кромок и появление сквозных дыр.

Технология существенно сужает зону термического влияния и минимизирует деформацию тонкого листа после остывания. Частота импульсов может достигать 100 или 200 Гц, что создает эффект механического перемешивания расплава и улучшает выход газов. В итоге на поверхности формируется аккуратный валик с мелким чешуйчатым рисунком, который требует минимальной шлифовки.

Применение импульсов также снижает интенсивность испарения цинка, потому что средняя температура металла остается ниже критической точки кипения. Процесс становится более стабильным, а дуга приобретает высокую направленность и жесткость. Сварку ведут на медных подкладках, которые выступают в роли эффективного теплоотвода и подвязывают жидкий металл снизу. Мастер может точно настраивать длительность и силу каждого всплеска энергии под конкретную марку латуни.

Процесс термической обработки латуни всегда сопровождается выделением токсичных паров оксида цинка, которые представляют серьезную угрозу для здоровья человека. При вдыхании этих частиц у работника может возникнуть острое состояние, известное как литейная лихорадка, которое сопровождается высокой температурой и ознобом.

Для предотвращения профессиональных заболеваний рабочее место оснащают мощной местной вытяжной вентиляцией с подвижными заборниками воздуха. Скорость воздушного потока должна обеспечивать мгновенное удаление белого дыма непосредственно из зоны горения дуги. Дополнительно в цехе устанавливают системы общеобменной вентиляции для очистки всей атмосферы помещения от мелкодисперсной пыли.

Сварщик обязан использовать средства индивидуальной защиты органов дыхания с фильтрами класса FFP3 или принудительную подачу чистого воздуха под маску. Обычные марлевые повязки не задерживают пары металлов и не обеспечивают должного уровня безопасности. При работе внутри закрытых емкостей или в стесненных условиях контроль состава воздуха проводят непрерывно.

Важно следить, чтобы поток от вытяжки не сдувал защитный газ аргон из зоны сварки, по этой причине зонты располагают с учетом аэродинамики горелки. После завершения смены поверхности в цеху подвергают влажной уборке для удаления осевшего налета оксидов.

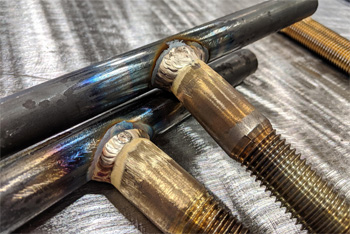

Соединение этих разнородных металлов методом плавления считается сложной задачей из-за огромной разницы в их физико-химических свойствах. Латунь и нержавейка имеют разные температуры плавления и коэффициенты теплового расширения, что провоцирует появление трещин при остывании шва.

Для создания надежного узла чаще всего применяют технологию пайки-сварки с использованием присадочных прутков из кремниевой бронзы. В этом случае дуга плавит преимущественно присадочный материал и кромки латуни, а нержавеющая сталь лишь слегка смачивается расплавом. Кремний обеспечивает высокую адгезию и предотвращает образование хрупких прослоек между сталью и медью. Полученное соединение обладает хорошей прочностью на разрыв и выдерживает значительные вибрационные нагрузки.

В процессе работы дугу направляют на латунную деталь, которая выступает в роли основного источника тепла для прогрева стыка. Использование аргоновой защиты обязательно для обоих металлов, чтобы исключить окисление хрома в стали и цинка в латуни. Если требуется максимальная надежность, то на стальную поверхность предварительно наплавляют тонкий слой меди или никеля. Такая подготовка создает переходный мостик, который облегчает последующее сплавление с латунным элементом.

Поверхность латунных заготовок на воздухе быстро покрывается плотной оксидной пленкой, которая состоит из окислов меди и цинка. Данная пленка обладает высокой температурой плавления и мешает возникновению стабильного электрического контакта между электродом и деталью. Если не удалить этот слой, дуга будет блуждать по поверхности, а расплавленный металл начнет скатываться в шарики без сплавления с основой.

Механическая очистка с помощью щеток из нержавеющей стали или абразивных дисков обнажает чистые атомы металла для вступления в химическую связь. Зачистку проводят непосредственно перед началом работ, так как новая пленка начинает расти на поверхности за считанные минуты. Качественная подготовка кромок обеспечивает легкий розжиг и ровное формирование сварочного валика.

Помимо окислов на металле часто присутствуют следы смазки, отпечатки пальцев или консервационные составы. Эти органические загрязнения при нагреве разлагаются с выделением водорода и углерода, что становится главной причиной пористости шва. После механической обработки детали обязательно обезжиривают спиртом или специальными растворителями для полного удаления масляных пленок. Чистота кромок должна сохраняться на ширину не менее 30 мм от линии будущего стыка.

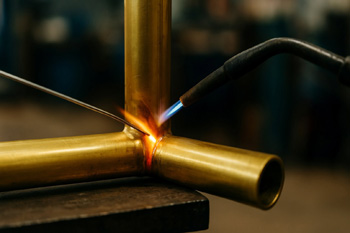

Сборка трубных конструкций из латуни осложняется риском провисания металла внутрь канала из-за высокой текучести расплава. Для работы с трубами диаметром до 50 мм используют вольфрамовые электроды с острой заточкой кончика для максимальной концентрации дуги. Сварку ведут в нижнем положении, при этом заготовку вращают с постоянной скоростью для обеспечения равномерности шва.

Чтобы исключить окисление металла с обратной стороны, внутрь трубы подают аргон под небольшим избыточным давлением. Газовая подушка внутри полости поддерживает корень шва и способствует формированию гладкого обратного валика без сосулек. Это крайне важно для систем водоснабжения и декоративных ограждений, где важна чистота внутренних поверхностей.

Стыковку труб проводят с минимальным зазором или вообще без него, если толщина стенки не превышает 2 мм. Прихватку деталей выполняют в 3-4 точках по окружности для исключения перекоса при нагреве. Ток на аппарате выставляют на 15% ниже, чем при сварке плоских листов такой же толщины, так как тепло концентрируется в замкнутом объеме. Мастер должен вести горелку быстро и уверенно, не допуская задержек на одном месте.

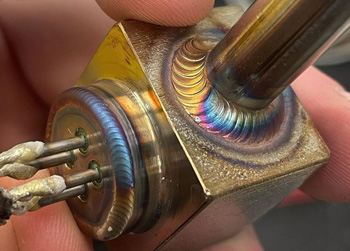

Появление радужных разводов вокруг шва свидетельствует об окислении поверхностного слоя металла при остывании на воздухе. Чтобы сохранить естественный цвет латуни, зону сварки защищают аргоном до того момента, когда температура упадет ниже +150℃. Современные горелки оснащают увеличенными керамическими соплами и газовыми линзами для создания широкого пятна защиты.

После гашения дуги подачу газа не прекращают еще в течение 5-10 секунд для надежного укрытия раскаленного валика. Если заготовка имеет большую площадь, используют дополнительные экраны или приспособления для сопутствующего обдува шва. Такой подход позволяет получить чистую поверхность, которая требует лишь легкой полировки войлочным кругом.

Если цвета побежалости все же появились, их удаляют химическим способом с помощью специальных гелей для очистки медных сплавов. Химикаты растворяют тонкий слой окислов, не повреждая основной металл и не оставляя глубоких царапин. Механическая очистка мелкими абразивами также дает хороший результат, но она может изменить фактуру поверхности. В художественных изделиях иногда оставляют легкие золотистые или соломенные оттенки для подчеркивания ручного характера работы. Важно учитывать, что темные синие или черные пятна говорят о серьезном перегреве и возможной потере цинка в этой зоне.

Марка ЛК80-3 - самый популярный материал для сварки латуни, так как кремний в ее составе выполняет роль мощного раскислителя. При нагреве кремний первым вступает в реакцию с кислородом и образует тонкую стекловидную пленку на поверхности сварочной ванны.

Пленка препятствует контакту расплава с атмосферой и значительно снижает интенсивность испарения цинка. Благодаря этому свойству шов получается плотным, беспористым и сохраняет высокие механические характеристики. Проволока обеспечивает отличную текучесть металла, что позволяет выполнять сложные швы в различных пространственных положениях. Кремний также способствует измельчению зерна в структуре сплава, повышая его прочность и вязкость.

Использование такой присадки облегчает работу начинающим специалистам, потому что сварочная ванна ведет себя более спокойно и предсказуемо. Шлаковая корка после остывания легко удаляется, обнажая чистый металл с золотистым оттенком. Проволока ЛК80-3 подходит для большинства марок промышленной латуни, включая свинцовистые и оловянные сплавы. Она выпускается в виде прутков для TIG-сварки или катушек для полуавтоматов разного диаметра.

Явление сезонного растрескивания связано с наличием высоких остаточных напряжений в металле после термической обработки и воздействием влажной среды. Под действием сил усадки в структуре латуни возникают микроскопические растягивающие усилия, которые со временем приводят к появлению глубоких трещин. Особенно часто этот процесс наблюдается в сплавах с содержанием цинка более 20% при эксплуатации на открытом воздухе.

Для предотвращения самопроизвольного разрушения все сварные изделия из латуни подвергают низкотемпературному отжигу. Детали помещают в печь и выдерживают при температуре от +250℃ до +300℃ в течение 1-2 часов с последующим медленным охлаждением.

Такая термическая обработка снимает пиковые напряжения в зоне шва, не снижая при этом общую твердость и прочность конструкции. После отжига латунь становится инертной к воздействию паров аммиака и солей, которые провоцируют коррозионное растрескивание. Если деталь имеет слишком большие габариты для печи, используют локальный нагрев зон швов с помощью индукционных матов. Важно соблюдать чистоту поверхности перед нагревом, чтобы исключить прилипание пыли к разогретому металлу.

Вольфрамовые электроды с диоксидом лантана (марка WL-20) обладают высокой стабильностью дуги и повышенной износостойкостью при работе на больших токах. Латунь требует значительной концентрации энергии для проплавления, что вызывает сильный нагрев кончика электрода. Лантанированные стержни имеют более низкую рабочую температуру по сравнению с чисто вольфрамовыми аналогами, поэтому дольше сохраняют остроту заточки.

Острый кончик обеспечивает узкий столб дуги, что критично для минимизации зоны испарения цинка вокруг шва. Такие электроды универсальны и отлично работают как на постоянном, так и на переменном токе, что удобно при смене задач в цеху.

Добавка лантана также облегчает повторный розжиг дуги, который часто затруднен из-за налета оксидов цинка на сопле и наконечнике. Электрод меньше загрязняется частицами расплава при случайных касаниях сварочной ванны, по этой причине качество шва остается стабильным. При заточке стержня важно направлять риски вдоль оси, чтобы поток электронов не рассеивался в стороны. Использование качественного инструмента снижает количество переточек и повышает общую производительность труда сварщика.
