Сварочные столы

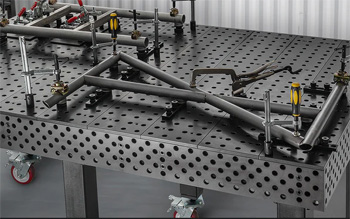

Отверстия на столешнице и боковых стенках формируют единую координатную сетку, которая позволяет устанавливать оснастку в любой точке пространства. Диаметр каналов обычно составляет 16, 22 или 28 мм — в зависимости от расчетного веса будущих изделий. Расстояние между центрами соседних гнезд выдерживают с точностью до 0.02 мм, чтобы полностью исключить перекосы при сборке сложных узлов.

Инструментальные системы гарантируют идеальную повторяемость изделий, когда выпускают серийные партии продукции. Гнезда проходят процедуру зенкования для снятия фаски, потому что острые края могут повредить фиксирующие болты или быстро забиться металлической пылью. Боковые ребра стола также имеют ряды отверстий, которые расширяют рабочую зону при использовании специальных упоров или расширительных блоков.

Конструкция позволяет соединять несколько столешниц в общую плоскость, когда габариты изделия превышают стандартные размеры мебели. Сквозные каналы обеспечивают свободный выход воздуха и продуктов сгорания, что предотвращает образование воздушных подушек под плоскими листами металла. Высокая плотность сетки 50х50 мм или 100х100 мм помогает распределять прижимное усилие равномерно по всей площади заготовки.

Химико-термическая обработка поверхности меняет физические свойства верхнего слоя металла и продлевает срок службы оборудования. В процессе насыщения азотом сталь приобретает твердость до 750 HV, что защищает плиту от глубоких царапин и механических повреждений при падении тяжелых предметов. Азотированный слой имеет темный оттенок, который уменьшает блики от сварочной дуги и делает работу более комфортной.

Главная задача обработки — создание антипригарных свойств, когда брызги расплавленного металла не прилипают к поверхности. Окалину легко удаляют обычным скребком без применения шлифовальных машин, потому что адгезия между каплями и столом практически отсутствует.

Защитное покрытие проникает в структуру металла на глубину до 0.5 мм и не отслаивается при сильных ударах или температурных перепадах. Поверхность получает высокую коррозионную стойкость, которая позволяет использовать оборудование в помещениях с повышенной влажностью без риска появления ржавчины. Азотирование исключает необходимость постоянного нанесения химических спреев против налипания брызг, которые могут загрязнять сварочный шов или выделять вредные испарения.

Выбор конкретного стандарта перфорации напрямую зависит от толщины обрабатываемого металла и предполагаемой интенсивности нагрузок на рабочую поверхность. Система D16 идеально подходит для легких конструкций и тонкостенных профилей, когда требуется высокая точность позиционирования небольших элементов.

Толщина столешницы в таких моделях обычно составляет 12 мм, а максимальная нагрузка на одну опору достигает 500 кг. Шаг сетки 50х50 мм позволяет фиксировать детали с очень малым радиусом изгиба, потому что точки прижима располагаются близко друг к другу. Легкая оснастка весит меньше, что сокращает время на переналадку оборудования при переходе на новое изделие.

Система D28 предназначена для тяжелого машиностроения и работы с массивными балками, где прижимные усилия достигают нескольких тонн. Столешницы изготавливают из листов толщиной от 25 мм, чтобы выдерживать вес крупногабаритных рам без прогиба основной плоскости. Расстояние между отверстиями в 100 мм обеспечивает достаточную прочность перемычек и исключает разрыв металла при фиксации мощных струбцин. Вес самого стола в такой комплектации может превышать 1 т, что гарантирует абсолютную устойчивость при проведении работ.

Миллиметровая шкала наносится на поверхность стола методом лазерной гравировки, которая сохраняет четкость линий даже после многолетней эксплуатации. Разметка по осям X и Y позволяет выравнивать заготовки без использования рулетки или строительного угольника. Сетка помогает быстро находить нужные отверстия для установки оснастки, когда требуется собрать симметричную конструкцию по чертежу.

Каждое деление соответствует реальным размерам, что исключает ошибки при предварительной прихватке элементов. Визуальный контроль за положением деталей сокращает время на подготовительные операции в 2 раза, потому что все ориентиры всегда находятся перед глазами.

Линии разметки проходят через центры перфорации, что облегчает настройку сложных угловых упоров и поворотных механизмов. При сборке рамных конструкций сетка служит эталоном перпендикулярности, когда нужно строго соблюдать геометрию прямых углов. Гравировка не выступает над плоскостью стола, поэтому она не мешает плавному скольжению листов металла. Если деталь имеет нестандартную форму, координатная разметка помогает быстро вычислить необходимые отступы для фиксации прижимов.

Гидравлический или электрический привод позволяет плавно изменять высоту рабочей поверхности в диапазоне от 400 до 1100 мм. Такая функция необходима при сварке объемных изделий, когда нужно обеспечить удобный доступ к швам на разных уровнях. Конструкция подъемного механизма включает усиленные рычаги, которые сохраняют параллельность столешницы относительно пола при любом положении.

Станина такого оборудования обладает повышенной массой для компенсации вибраций и обеспечения устойчивости при максимальном вылете. Ножной педальный узел освобождает руки, когда требуется поднять или опустить тяжелую раму в процессе формирования сложного многослойного соединения.

Безопасность работы обеспечивают стопорные клапаны и механические фиксаторы, которые предотвращают самопроизвольное опускание платформы при отказе гидравлики. Грузоподъемность столов с лифтом варьируется от 500 кг до 3 т, что позволяет работать с тяжелыми узлами спецтехники или станков. Встроенные концевые выключатели ограничивают ход поршня, чтобы избежать повреждения рамы или заклинивания рычажной системы. Оборудование часто оснащают колесными опорами с тормозами, которые позволяют перемещать подъемный блок между разными участками цеха.

Надежный электрический контакт между заготовкой и сварочным аппаратом обеспечивают через специальный медный или латунный разъем на корпусе станины. Шину заземления приваривают к внутренней части рамы, чтобы ток проходил по кратчайшему пути без потерь мощности дуги.

Контактная площадка обычно имеет резьбовое соединение М10 или М12 для плотной фиксации кабеля массы. Это исключает возникновение искрения в местах соединения, которое может испортить полированную поверхность столешницы. Правильное распределение тока защищает подшипники поворотных механизмов и электронику подъемных столов от повреждения паразитными разрядами.

Поверхность стола должна оставаться чистой от масел и диэлектрических покрытий для обеспечения стабильной дуги в любой точке плиты. Если используют азотированные столешницы, ток проходит через стенки отверстий перфорации, где контакт с крепежными болтами наиболее плотный. Некоторые модели оснащают несколькими точками подключения, которые располагают по углам для удобства работы с длинномерными деталями. Выделенный узел заземления предотвращает перегрев отдельных элементов конструкции стола при сварке на больших токах свыше 400 А.

Вертикальные плоскости стола высотой от 100 до 200 мм имеют такую же перфорацию, как и основная рабочая зона. Они служат фундаментом для крепления расширительных плит, которые увеличивают полезную площадь при работе с негабаритными грузами.

Боковые грани позволяют фиксировать детали под углом 90 градусов к горизонту без использования дополнительных угольников. Это удобно при сборке коробов, резервуаров и других объемных конструкций, где требуется высокая точность стыковки стенок. Ребра жесткости внутри боковин предотвращают изгиб плиты при затягивании мощных струбцин на краях рабочей поверхности.

Через боковые отверстия удобно монтировать упорные планки и ограничители, которые задают границы рабочей зоны для серийных операций. Конструкция позволяет использовать пространство под столом для размещения инструмента, когда к боковинам крепят навесные полки или держатели горелок. Точная геометрия углов между столешницей и боковыми гранями проверяется при производстве с допуском 0.05 мм на метр длины. Возможность закрепления оснастки с торца стола делает его универсальным сборочным стендом для изделий любой сложности.

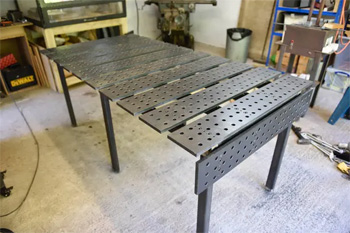

Для создания единой рабочей площадки используют специальные соединительные болты и калиброванные проставки, которые проходят через штатные отверстия перфорации. Точность сопряжения краев обеспечивают за счет идеальной геометрии боковых граней, которые плотно прилегают друг к другу без зазоров. Специальные клиновые фиксаторы выравнивают плоскости двух столешниц, когда нужно получить идеально ровную поверхность большой протяженности.

Суммарная погрешность по высоте в месте стыка не превышает 0.1 мм, что позволяет сваривать длинные балки без отклонений от оси. Модульный принцип дает возможность собирать Г-образные или П-образные конвейерные линии под конкретные производственные задачи.

Жесткое соединение станин гарантирует стабильность всей системы при перемещении тяжелых заготовок крановым оборудованием. При необходимости модули легко разъединяют и используют как отдельные рабочие посты на разных участках цеха. Опоры каждого блока имеют независимую регулировку, что позволяет компенсировать неровности пола в широком диапазоне. Совмещение координатных сеток разных столов происходит автоматически при затягивании крепежных элементов, потому что все гнезда имеют единый шаг.

Максимальный вес, который может выдержать стол без деформации, определяется толщиной металла и частотой расположения внутренних ребер жесткости. Стационарные модели со стальной плитой 25 мм способны воспринимать статическое давление до 4 т на всю площадь.

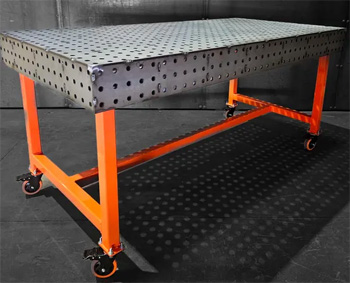

Литые чугунные столы обладают еще большей несущей способностью, потому что материал лучше сопротивляется сжатию и не склонен к прогибам. Конструкция опор также влияет на итоговый показатель: усиленные трубчатые ножки с широкими подпятниками распределяют массу равномерно по фундаменту. Если стол оснащают колесами, общая грузоподъемность ограничивается характеристиками поворотных роликов.

Важным фактором является точечная нагрузка, которая не должна вызывать локального прогиба плиты между опорами или отверстиями. Для предотвращения деформации под столешницей располагают перекрестную систему стальных перегородок, которые передают усилие на основную раму. При использовании подъемных механизмов грузоподъемность лимитируется мощностью гидроцилиндров и прочностью шарнирных соединений ножничного типа.

Серый чугун обладает уникальной способностью гасить вибрации, которые возникают при механической обработке или правке деталей на поверхности. Этот материал практически не расширяется при локальном нагреве, что гарантирует сохранение идеальной плоскостности во время интенсивной сварки. На чугунную поверхность брызги металла налипают значительно меньше, чем на обычную конструкционную сталь, из-за наличия графита в структуре.

Литые столешницы имеют высокую естественную жесткость, которая исключает появление внутренних напряжений после снятия нагрузки. Массивность чугунного оборудования обеспечивает его неподвижность без дополнительного крепления к полу анкерными болтами.

Литье позволяет создавать сложные формы с внутренними каналами и ребрами без использования сварных швов, которые могли бы деформироваться со временем. Чугунные плиты проходят процедуру естественного или искусственного старения, чтобы полностью стабилизировать геометрические размеры изделия. Поверхность таких столов подвергают фрезерованию и шлифовке на прецизионных станках для достижения минимальной шероховатости. Материал устойчив к воздействию агрессивных сред и не требует частого обновления защитных покрытий при нормальной влажности.

Магнитные угольники и блоки удерживают стальные детали на плоскости без использования громоздких струбцин и прижимов. Силу сцепления можно регулировать, когда применяют переключаемые модели с неодимовыми сердечниками внутри корпуса. При повороте рукоятки магнитное поле замыкается внутри устройства или направляется на заготовку, что позволяет легко позиционировать элемент перед окончательной фиксацией.

Такие приспособления незаменимы при сварке в труднодоступных местах, где невозможно разместить захваты обычных инструментов. Магниты обеспечивают надежное прилегание листов к столешнице, что исключает появление зазоров между сопрягаемыми деталями.

Корпус фиксатора защищают от воздействия пыли и искр, чтобы магнитные свойства не ухудшались из-за налипания стальной стружки. Использование таких аксессуаров сокращает время сборки простых конструкций на 30%, потому что фиксация происходит мгновенно. Важно учитывать влияние магнитного поля на сварочную дугу, которая может отклоняться от нужной траектории при работе на малых расстояниях от мощных магнитов. Чтобы избежать этого эффекта, фиксаторы размещают на удалении от места формирования шва или используют экранированные модели.

Для профессионального сварочного оборудования высокого класса отклонение от плоскости не должно превышать 0.1 мм на каждые 1000 мм длины. Такую точность обеспечивают за счет финишного фрезерования на пятиосевых портальных станках с ЧПУ.

Контроль качества проводят при помощи лазерных интерферометров, которые фиксируют малейшие неровности и температурные деформации металла. Если допуск будет выше, то при сварке длинных рамных конструкций возникнет накопленная погрешность, и это приведет к браку всего изделия. Идеально ровная поверхность служит базой, от которой отсчитывают все остальные размеры и углы в процессе сборки.

В более бюджетных моделях или столах для грубых работ допускается отклонение до 0.5 мм на метр, что вполне приемлемо для строительных металлоконструкций. Важно проверять плоскостность не только центральной части, но и боковых граней, так как они участвуют в формировании прямых углов. Стабильность этого параметра зависит от качества термического отпуска металла, который снимает внутренние напряжения после сварки рамы стола. Если пренебречь этим этапом производства, столешницу может «повести» уже через несколько месяцев эксплуатации из-за естественной релаксации стали.

Специальные составы на основе керамики или полимеров создают на поверхности тонкий защитный слой, который препятствует диффузии расплавленных капель металла. Когда капля падает на обработанную плиту, она мгновенно остывает и сохраняет сферическую форму, что не позволяет ей привариться к основанию. Это избавляет от необходимости использовать зубило или шлифовальный диск для очистки стола после каждой смены.

Покрытие также защищает сталь от окисления и коррозии при попадании воды или охлаждающих жидкостей. Гладкая фактура обработанной поверхности облегчает перемещение тяжелых приспособлений и не царапает лицевую сторону заготовок.

Слой антипригарного вещества должен обладать высокой теплопроводностью, чтобы не препятствовать охлаждению зоны сварки через массу стола. В отличие от временных спреев, заводское покрытие держится на металле в течение длительного времени и требует обновления только при сильном механическом износе. Оно не выделяет токсичных газов при нагреве, что обеспечивает безопасность труда в закрытых цехах. Правильный уход за такой поверхностью заключается в протирке мягкой ветошью для удаления пыли и мелкого шлака.
