Сварка козырьков и навесов

Снеговой район определяет требования к прочности каркаса, поэтому сечение труб выбирают на основе максимального веса осадков в зимний период. В центральных регионах нагрузка часто достигает 180 кг/кв.м, что требует создания жестких треугольных или арочных ферм.

Сварку узлов выполняют сплошным швом по всему контуру примыкания элементов для исключения деформации под давлением снега. Инженеры закладывают коэффициент запаса 1.5, так как наледь и мокрый снег весят значительно больше пушистого свежего слоя. Тщательная проварка каждого соединения гарантирует устойчивость навеса при экстремальных снегопадах и предотвращает обрушение кровли.

Расстояние между несущими фермами обычно составляет 1.0 или 1.2 м в зависимости от угла наклона ската. Если кровля имеет малый уклон, то давление на металлоконструкцию возрастает и требует усиления горизонтальной обрешетки. Все перемычки приваривают в одной плоскости для равномерного распределения веса кровельного материала по всему металлическому скелету. Качество швов проверяют визуально на отсутствие непроваров и шлаковых включений в критических точках сопряжения поясов фермы.

Монтаж металлоконструкции на фасад с теплоизоляцией требует использования специальных стальных закладных деталей или длинных химических анкеров. В капитальной стене просверливают глубокие отверстия, куда устанавливают резьбовые шпильки или арматурные стержни. На эти элементы надевают дистанционные втулки из стальной трубы, которые проходят сквозь слой минваты или пенопласта до самой облицовки.

К концам втулок приваривают опорную пластину, которая служит жестким основанием для фиксации каркаса козырька. Данный метод исключает смятие утеплителя под весом металла и предотвращает появление мостиков холода внутри стены.

Сварку опорных узлов проводят с особой осторожностью для защиты декоративного фасада от брызг расплава и искр. Площадь контакта пластины со стеной должна быть достаточной для сопротивления ветровому отрыву и весовым нагрузкам. Если козырек имеет большой вылет более 1.5 м, дополнительно устанавливают верхние тросовые растяжки или нижние подкосы. Все места сварки на стене зачищают и покрывают защитной эмалью сразу после остывания шва.

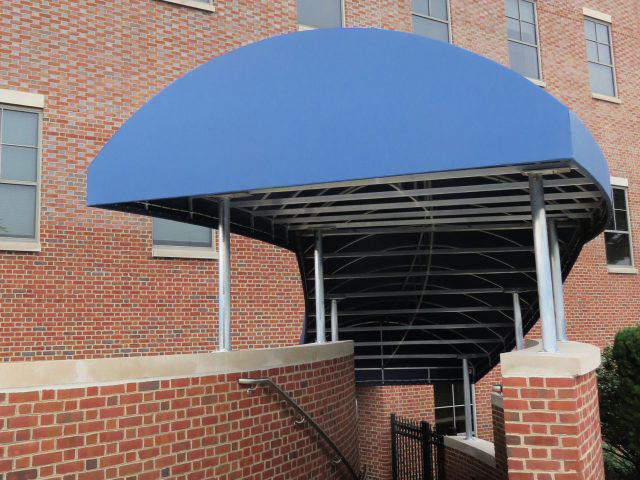

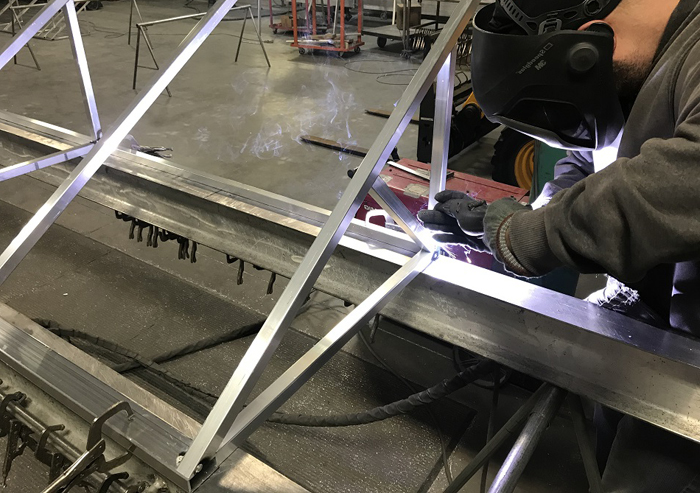

Создание дугообразных элементов требует предварительной гибки профильной трубы на вальцевых станках для получения нужного радиуса кривизны. После формирования дуг приступают к сварке внутреннего наполнения фермы, которое состоит из вертикальных стоек и диагональных раскосов. Все детали подрезают на торцовочной пиле под индивидуальными углами для обеспечения плотного прилегания кромок без широких зазоров.

Сварку ведут в специальных кондукторах, которые удерживают металл и предотвращают его скручивание при нагреве. Арочная форма сама по себе хорошо распределяет нагрузки, но качество швов в местах пересечения профилей остается решающим фактором надежности.

Верхний и нижний пояса дуги соединяют короткими швами в шахматном порядке для минимизации термических деформаций конструкции. Когда ферма имеет большую длину, ее собирают из нескольких сегментов с обязательным усилением стыков внутренними вставками. Геометрия дуги должна быть идентичной для всех элементов серии, чтобы кровельный материал ложился на обрешетку без перекосов и напряжений. После завершения сварочных работ дуги проверяют на отсутствие отклонений от плоскости с помощью лазерного уровня.

Размеры ячеек металлического каркаса зависят от толщины кровельного материала и расчетной ветровой нагрузки на объекте. Для сотового поликарбоната толщиной 8-10 мм оптимальный шаг прогонов составляет от 500 мм до 700 мм. Если сделать пролеты слишком широкими, пластик начнет прогибаться под весом снега и может выскочить из крепежных профилей.

При использовании профлиста С21 или НС35 расстояние между трубами увеличивают до 800-1000 мм благодаря высокой жесткости самого стального листа. Все элементы обрешетки приваривают к верхним поясам ферм сплошным швом для создания единой жесткой диафрагмы.

Точность расположения труб проверяют по шнуру, так как малейший выступ одного профиля над другим приведет к повреждению кровли при затягивании саморезов. Места контакта металла с прозрачным пластиком должны быть гладкими, поэтому все сварочные наплывы тщательно сошлифовывают. Перед монтажом обшивки каркас окрашивают светлыми красками для снижения нагрева труб под солнечными лучами. Перегретый металл может вызвать деформацию поликарбоната в местах прилегания из-за разницы в тепловом расширении.

Для эффективного отвода осадков к несущему каркасу приваривают специальные кронштейны под желоба или монтируют скрытые сливные каналы. Вдоль нижнего края ската устанавливают направляющую из уголка или полосы, на которую фиксируют крюки водосточной системы. Если навес имеет большую площадь, предусматривают установку нескольких приемных воронок для исключения перелива воды во время ливней.

Сварку элементов водостока выполняют герметичным швом, чтобы исключить подтекание жидкости на фасад здания или внутреннюю территорию. Применение металлических желобов требует их обязательной антикоррозийной обработки внутри и снаружи для защиты от ржавчины.

В современных проектах сливные трубы часто располагают внутри опорных столбов навеса для придания конструкции эстетичного вида. В этом случае в верхней части столба вваривают приемный патрубок, а в нижней предусматривают выход для подключения к ливневой канализации. Такая схема требует идеальной герметичности сварных соединений внутри стоек для предотвращения коррозии металла изнутри. Места врезки воронки усиливают накладками, так как в этих точках часто скапливается лед в зимний период.

Консольные конструкции удерживаются в воздухе только за счет жесткого крепления к стене и высокой прочности сварных узлов у основания. Несущий каркас такого козырька представляет собой треугольную ферму, где верхний пояс работает на растяжение, а нижний - на сжатие.

Для сборки выбирают трубы с увеличенной толщиной стенки до 4 мм, так как рычажная нагрузка в месте стыка со стеной велика. Все швы выполняют многослойными с обязательной зачисткой каждого прохода для обеспечения монолитности структуры металла. Консольный метод крепления идеален для узких тротуаров, где установка стоек мешает свободному проходу людей.

Основная нагрузка приходится на вертикальную пристенную планку, которую приваривают к каркасу по всему периметру контакта. Для усиления узла часто используют косынки из листовой стали, которые предотвращают излом профиля при резких порывах ветра. Точность геометрии консоли проверяют на стенде перед отправкой на объект, чтобы исключить провисание переднего края после монтажа. Вес кровельного материала для таких моделей ограничивают легкими листами, такими как поликарбонат или тонкая оцинковка.

Большая площадь кровли создает огромную подъемную силу при сильном ветре, которая стремится оторвать навес от земли или стены. Сварной каркас должен обладать высокой жесткостью на кручение, чтобы порывы ветра не вызвали вибрацию и разрушение узлов крепления.

Опорные стойки приваривают к закладным деталям фундамента сплошным усиленным швом, а сами опоры часто связывают между собой фермами в продольном направлении. Расчет ветровой нагрузки проводят с учетом высоты конструкции и ее расположения относительно розы ветров на участке. Парусность требует применения мощных анкеров и увеличения площади опорных пят стоек для предотвращения опрокидывания.

Для снижения парусности в регионах со штормовыми ветрами навесы делают с небольшим углом наклона или используют перфорированные материалы. Сварка всех перемычек обрешетки должна обеспечивать передачу усилий от кровли на основные несущие столбы без люфтов. Каждое соединение проверяют на сопротивление динамическим нагрузкам, так как вибрация быстро выявляет хрупкие швы и скрытый брак. Если навес примыкает к дому, место стыка усиливают дополнительными связями для компенсации разнонаправленных сил.

Квадратная или прямоугольная форма трубы значительно упрощает процесс подгонки и сварки узлов примыкания ферм к опорам. Плоская поверхность позволяет выполнять стыковку без сложной фигурной резки торцов, что сокращает время производства в несколько раз.

К таким стойкам легче крепить боковые ограждения, перила или элементы остекления с использованием стандартных метизов. Прямой угол обеспечивает высокую точность позиционирования всех элементов каркаса по вертикали и горизонтали без применения сложных шаблонов. Профильная труба обладает большей жесткостью на изгиб при одинаковом весе с круглым аналогом аналогичного сечения.

Сварной шов на плоских гранях получается ровным и однородным, так как дуге проще перемещаться по прямой траектории. Это снижает риск появления дефектов и облегчает последующую шлифовку угловых соединений перед покраской. Квадратные столбы выглядят более массивно и солидно, что часто является требованием дизайнеров при оформлении современных коттеджей. Внутренние полости такого профиля удобнее использовать для скрытой прокладки кабелей видеонаблюдения или освещения навеса.

На нижние торцы стоек навеса приваривают стальные пластины толщиной 6-10мм с предварительно просверленными отверстиями. Эти пятки устанавливают на подготовленное бетонное основание и фиксируют с помощью мощных анкерных болтов или арматурных выпусков.

Между металлом и бетоном обязательно прокладывают слой гидроизоляции для предотвращения электрохимической коррозии основания столба. После затяжки гаек положение стойки проверяют по отвесу и при необходимости используют стальные подкладки для выравнивания уровня. Тщательная фиксация опор является залогом устойчивости всей системы при сильных боковых нагрузках.

Если фундамент заливают одновременно с монтажом навеса, то применяют метод бетонирования стоек непосредственно в яму на глубину промерзания. В этом случае к нижней части трубы приваривают арматурный каркас для улучшения сцепления с бетонной массой. Перед заливкой опоры выставляют по осям и фиксируют временными растяжками до полного схватывания раствора. Сварку горизонтальных связей между столбами начинают только после набора бетоном проектной прочности.

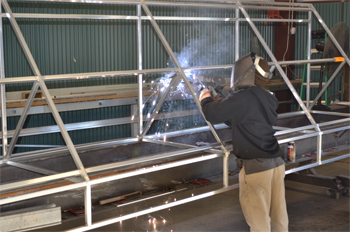

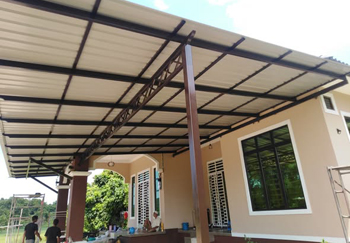

Односкатный навес имеет наиболее простую конструкцию каркаса с параллельным расположением всех ферм под определенным углом к горизонту. Сварка таких изделий проходит быстро, так как все узлы сопряжения идентичны и не требуют сложной настройки углов реза. Этот вариант часто выбирают для пристроек к дому, где верхний край фиксируют на стене, а нижний опирают на ряд столбов.

Двускатная модель требует создания конькового узла, в котором сходятся две наклонные плоскости под заданным углом. Сварка конька должна быть предельно точной для обеспечения герметичности кровли и правильного распределения распорных усилий на опоры.

Навесы двускатного типа лучше справляются с отводом воды и снега в обе стороны, что снижает нагрузку на систему водостока. Но процесс сборки такой рамы сложнее из-за необходимости точной стыковки стропил в верхней точке. Центральный прогон двускатной конструкции часто усиливают дополнительной балкой для предотвращения прогиба при больших пролетах. Односкатные модели выигрывают в экономичности материалов, но они более чувствительны к направлению ветра и снеговым мешкам у стены.

Проверка соединений при сборке навеса непосредственно на объекте включает визуальный осмотр каждого стыка сразу после удаления шлака. Сварщик использует зеркала или видеокамеры для осмотра труднодоступных участков шва с обратной стороны профиля.

Особое внимание уделяют отсутствию кратеров и подрезов в местах примыкания ферм к опорным столбам, так как это самые нагруженные узлы. Если монтаж проводят в зимнее время, зону сварки предварительно прогревают горелкой для исключения образования холодных трещин. Тщательный контроль на месте предотвращает необходимость повторных выездов бригады для исправления дефектов.

Все монтажные швы должны иметь такую же высоту и ширину, как и заводские соединения, выполненные в цеху. Для проверки герметичности на стыках козырька иногда используют метод керосиновой пробы или облив водой под давлением. Если в конструкции предусмотрены болтовые соединения, то их затяжку контролируют динамометрическим ключом согласно проекту. Окончательная приемка работ включает проверку отсутствия вибраций каркаса при механическом воздействии.
