Аппараты аргонной сварки

Высокочастотный бесконтактный поджиг позволяет возбудить электрическую дугу без физического касания вольфрамовым электродом поверхности заготовки. Внутри аппарата находится мощный осциллятор, который создает импульс высокого напряжения с частотой в несколько сотен килогерц. Электрический разряд мгновенно ионизирует воздушный промежуток между соплом горелки и деталью. Затем по плазменному каналу, который возник в воздухе, начинает течь сварочный ток.

Подобный метод полностью исключает риск попадания частиц тугоплавкого вольфрама в сварочную ванну. Чистота шва гарантирует отсутствие дефектов при рентгеновском контроле готового изделия. Игла электрода сохраняет остроту в течение длительного времени, потому что механический контакт с холодным металлом полностью отсутствует. Использование осциллятора необходимо при сварке ответственных конструкций из титана и тонкой нержавеющей стали.

Система управления инвертора подает защитный газ за доли секунды до начала генерации искры. Инертная среда облегчает процесс ионизации и защищает электрод от окисления при высокой температуре. Если первая попытка поджига не удалась, автоматика повторяет цикл через строго заданный интервал времени. После формирования устойчивого плазменного столба система отключает высокое напряжение, это защищает чувствительные электронные платы от помех.

Настройка баланса полярности переменного тока необходима при сварке алюминия и его сплавов. Эта функция позволяет регулировать соотношение между временем очистки металла и глубиной его проплавления.

Во время положительной полуволны электроны движутся от детали к электроду, и этот процесс эффективно разрушает тугоплавкую оксидную пленку на поверхности алюминия. Отрицательная полуволна направляет энергию вглубь металла, что обеспечивает качественный провар и формирование надежного корня шва. Если сварщик увеличивает долю отрицательного периода, глубина ванны растет, а тепловая нагрузка на вольфрамовый электрод заметно снижается. Это позволяет использовать более тонкие электроды для получения узких и аккуратных соединений.

Система управления инвертора отображает значение баланса в процентах от общей длительности цикла. Оптимальное значение подбирают исходя из чистоты поверхности и толщины заготовки. Если металл имеет сильное окисление или следы коррозии, долю очистки увеличивают до 40% или более. Для новых чистых листов достаточно установить параметр на уровне 20–25%, чтобы получить глубокий и ровный шов.

Частота переменного тока в аргонодуговых аппаратах определяет степень фокусировки и стабильность электрической дуги. В стандартных сетях этот параметр составляет 50 Гц, но современные инверторы позволяют повышать его до 200–250 Гц.

При увеличении частоты дуга становится более узкой и концентрированной, и это позволяет сварщику точно направлять тепловую энергию в корень шва. Высокая частота обеспечивает стабильное горение плазмы на малых токах, что критично при соединении тонких листов алюминия. Давление дуги на сварочную ванну при этом возрастает, а это помогает лучше контролировать процесс формирования валика. Узкий столб плазмы снижает зону термического влияния на основной металл и предотвращает коробление заготовки после остывания.

Электроника аппарата плавно меняет этот параметр через меню настроек, адаптируя инструмент под конкретную геометрическую задачу. Высокочастотный гул во время работы является естественным признаком работы мощных транзисторов инвертора. Выбор правильной частоты помогает избежать прожогов на краях деталей и обеспечивает ровную чешуйчатость поверхности шва. При сварке во внутренних углах конструкций высокая частота предотвращает отклонение дуги в стороны из-за магнитного дутья.

Газовая линза - специальное приспособление внутри сопла горелки, которое превращает турбулентный поток аргона в ламинарный. Она состоит из корпуса с набором мелкоячеистых сеток из нержавеющей стали, расположенных в несколько слоев.

Когда газ проходит через эти сетки, его скорость выравнивается по всему сечению, и он выходит из сопла ровной плотной струей. Такая структура потока обеспечивает надежную защиту сварочной ванны от контакта с атмосферным воздухом на большом расстоянии. Сварщик может выдвигать вольфрамовый электрод на 15–20 мм для работы в глубоких узких разделках или внутренних углах. Без линзы обычное сопло создает завихрения, которые подсасывают кислород в зону расплава и вызывают окисление металла.

Ламинарный поток газа дольше сохраняет свою форму и не рассеивается при боковом ветре или работе систем вентиляции в цехе. Это позволяет получать идеально чистые швы на титане и нержавеющей стали без цветов побежалости. Сетки линзы также выполняют роль дополнительного фильтра, который задерживает мелкие частицы мусора из газового шланга. Срок службы вольфрамового электрода растет за счет стабильного охлаждения и отсутствия окислительной среды в зоне высокой температуры.

Функция заварки кратера (режим снижения тока) необходима для предотвращения появления трещин в точке окончания сварочного шва. В момент резкого обрыва дуги металл остывает слишком быстро и в центре ванны образуется глубокая воронка с хрупкой структурой. Эта зона становится концентратором напряжений, и от нее часто начинают расти трещины, которые разрушают все соединение под нагрузкой.

Система плавно снижает силу тока в течение нескольких секунд после нажатия кнопки на горелке. Металл застывает постепенно, и сварочная ванна заполняется равномерно без образования пустот и пор. Оператор может настраивать время этого спада от 0.1 до 10 секунд в зависимости от толщины заготовки и типа сплава. Плавное затухание дуги также защищает вольфрамовый электрод от резкого теплового удара.

Электроника аппарата контролирует этот процесс с высокой точностью, обеспечивая идеальное завершение каждого прохода. Функция заварки кратера особенно важна при сварке круговых швов на трубах, когда нужно плавно перекрыть начало и конец траектории. Использование этого режима исключает необходимость в последующей ручной подварке дефектных участков. Качественный финиш шва гарантирует герметичность сосудов под давлением и высокую усталостную прочность рамных конструкций.

Настройка времени продувки газом до и после сварки обеспечивает надежную защиту вольфрамового электрода и металла шва от окисления. Функция «предгаз» подает аргон в зону сопла за доли секунды до поджига дуги, чтобы полностью вытеснить воздух из рабочей зоны. Это гарантирует чистый старт и предотвращает появление черного налета на поверхности заготовки при первом касании. Функция «постгаз» продолжает подачу инертной среды после гашения дуги, пока металл и кончик электрода остаются раскаленными.

Вольфрам при высокой температуре мгновенно вступает в реакцию с кислородом и покрывается слоем окислов, который мешает стабильному поджигу в следующем цикле. Достаточное время продувки сохраняет электрод блестящим и острым, что значительно продлевает срок его эксплуатации между заточками.

Система управления позволяет регулировать длительность обдува в диапазоне от 1 до 20 секунд в зависимости от установленной силы тока. Для тяжелых режимов сварки на больших токах требуется более длительное охлаждение, так как массивные детали остывают медленно. Если отключить газ слишком рано, в конце шва могут появиться поры из-за поглощения азота из атмосферы. Поток аргона отводит тепло от керамического сопла и цангового зажима, предотвращая их деформацию.

Цветная полоска на конце вольфрамового электрода указывает на его химический состав и тип легирующих добавок в сплаве. Чистый вольфрам маркируют зеленым цветом, его используют только для сварки алюминия на переменном токе из-за хорошей способности к образованию шарика на кончике.

Синяя и золотистая маркировка означает добавление оксида лантана, который делает электрод универсальным для работы с любыми типами металлов. Лантанированные стержни легко поджигают дугу и обладают высокой долговечностью при сварке как на постоянном, так и на переменном токе.

Серый цвет указывает на наличие оксида церия, который улучшает эмиссию электронов на сверхмалых токах. Такие электроды идеальны для сварки тонкостенных трубок и мелких деталей приборов. Красная маркировка содержит диоксид тория, который отличается выдающейся стойкостью к нагреву и стабильностью дуги на больших мощностях. Но торированные электроды требуют осторожности при заточке, так как пыль этого металла обладает слабой радиоактивностью.

Бирюзовый цвет обозначает современные сплавы с редкоземельными элементами, которые объединяют лучшие свойства всех типов вольфрама. Выбор цвета определяет стабильность горения дуги и чистоту сварочной ванны при работе с конкретным сплавом.

Правильная геометрия заточки кончика вольфрамового электрода определяет форму сварочной дуги и глубину проплавления металла заготовки. Угол конуса напрямую влияет на концентрацию энергии в пятне нагрева и стабильность плазменного столба.

Острая заточка под углом 15–30 градусов создает узкую и проникающую дугу, которая необходима для сварки тонких листов и получения аккуратных корневых швов. Более тупой угол заточки в 60–90 градусов распределяет тепло по широкой площади, что полезно при наплавке или сварке толстостенных конструкций. Риски от абразивного круга на поверхности конуса должны располагаться строго вдоль оси электрода для обеспечения правильной эмиссии электронов. Поперечные царапины вызывают блуждание дуги по поверхности и приводят к нестабильному плавлению металла.

Использование специализированных станков для заточки гарантирует идеальную повторяемость формы и исключает биение кончика при вращении. В процессе шлифования важно не перегревать металл, чтобы не вызвать появление микротрещин в структуре вольфрама. При сварке на переменном токе кончик электрода иногда специально притупляют, потому что высокая тепловая нагрузка на плюс-полярности быстро плавит острую иглу.

Импульсный режим позволяет точно контролировать тепловложение в заготовку путем чередования импульсов пикового и базового тока. Во время пика происходит расплавление металла и формирование сварочной ванны, а в период базы металл частично кристаллизуется. Такой цикл значительно снижает общую термическую нагрузку на деталь и предотвращает деформацию тонкостенных конструкций.

Импульсная сварка незаменима при работе с нержавеющей сталью, которая склонна к сильным поводкам и короблению при перегреве. Оператор может настраивать частоту импульсов от 0.5 до 500 Гц, подбирая оптимальный ритм для конкретной толщины листа. Высокая частота стабилизирует дугу и создает эффект «сжатия» плазменного столба, что повышает глубину провара. На низких частотах удобно вести сварку в сложных пространственных положениях, так как металл ванны не успевает стекать вниз.

Электроника аппарата поддерживает заданные параметры с высокой точностью, обеспечивая безупречный внешний вид шва с ровной чешуйчатостью. Импульсный режим позволяет получать качественные соединения на алюминии без риска сквозного прожога заготовки. Сварщик получает возможность управлять процессом на микроуровне, добиваясь идеального сплавления кромок при минимальном нагреве.

Номер керамического сопла указывает на диаметр его выходного отверстия в долях дюйма, и этот параметр определяет площадь газовой защиты. Для стандартных работ чаще выбирают сопла под номерами 5, 6 или 7, которые обеспечивают оптимальный охват сварочной ванны аргоном. Чем больше номер, тем шире поток газа, что необходимо при сварке активных металлов или при работе на больших токах.

Маленькие сопла под номерами 3 и 4 используют для доступа в узкие места и при сварке мелких деталей, где требуется компактность горелки. Керамический материал выдерживает экстремальный нагрев от дуги и брызг металла, сохраняя форму в течение долгого времени. Выбор размера сопла напрямую влияет на расход защитного газа и стабильность плазменного столба в процессе ведения дуги.

Использование слишком маленького сопла на больших токах приводит к его быстрому перегреву и растрескиванию из-за термического расширения. Если выходное отверстие будет избыточно широким, газ начнет выходить с низкой скоростью, что может вызвать подсос воздуха в зону сварки. Внутренняя поверхность сопла должна быть идеально гладкой для исключения турбулентных завихрений потока аргона. Розовый или белый цвет керамики указывает на использование различных составов оксида алюминия с разной термостойкостью.

Педаль дистанционного управления позволяет сварщику плавно менять силу тока непосредственно в процессе формирования шва без остановки работы. Это устройство подключают к специальному разъему на передней панели аппарата, и оно дублирует функции основного регулятора. Нажатие на педаль увеличивает мощность дуги, что необходимо для прогрева холодного металла в начале прохода или на массивных участках.

В процессе сварки тонких кромок оператор может мгновенно снизить ток, чтобы предотвратить перегрев и сквозной прожог заготовки. Ножное управление полностью освобождает руки для точного ведения горелки и подачи присадочного прутка в сварочную ванну. Это значительно повышает производительность труда и качество финишной отделки сложных пространственных конструкций.

Педаль также выполняет функцию бесконтактного запуска процесса, заменяя кнопку на рукоятке горелки. Плавное снижение давления на педаль в конце шва обеспечивает идеальную заварку кратера без образования воронки и трещин. Внутренний механизм устройства оснащен потенциометром с высоким ресурсом работы и защитой от попадания пыли и масла. Корпус изготавливают из алюминиевого литья или прочного пластика с антискользящим покрытием для надежной фиксации стопы.

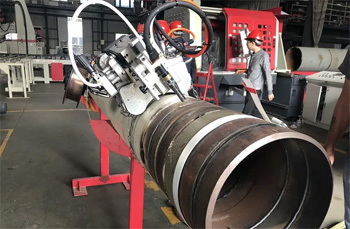

Система защиты обеспечивает подачу инертного газа на обратную сторону стыка для предотвращения окисления металла при сквозном проплавлении. При сварке труб из нержавеющей стали или титана аргон из основной горелки не может защитить внутреннюю поверхность соединения. Кислород из воздуха вступает в реакцию с раскаленным корнем шва, и это приводит к появлению рыхлой окалины и потере коррозионной стойкости.

Для решения проблемы внутреннюю полость трубы закрывают специальными эластичными заглушками или водорастворимой пленкой для создания замкнутого объема. Через отдельный шланг внутрь подают аргон под небольшим давлением, который полностью вытесняет атмосферный воздух перед началом работ. Это позволяет получить гладкий и блестящий обратный валик, который не требует дополнительной очистки.

Контроль расхода газа для поддува осуществляют через второй ротаметр на газовом баллоне или при помощи двухканального редуктора. Важно поддерживать минимальное избыточное давление, чтобы газ не выдавливал расплавленный металл наружу через сварочную ванну. Использование специальных формирующих подкладок из меди или керамики помогает удерживать жидкий металл и создавать идеальную геометрию корня.

Блок жидкостного охлаждения или чиллер необходим для отвода избыточного тепла от мощных горелок аргонодуговых аппаратов при работе на больших токах. Медные токоведущие части внутри горелки имеют ограниченное сечение для сохранения гибкости кабельного пакета, что приводит к их сильному нагреву. Без принудительного охлаждения изоляция проводов мгновенно плавится, а цанговый зажим и сопло деформируются от высокой температуры дуги.

Блок состоит из резервуара для антифриза, радиатора с вентилятором и надежной помпы для обеспечения циркуляции теплоносителя. Жидкость проходит через рукоятку и головку горелки, эффективно забирая жар и возвращая его в теплообменник. Это позволяет сварщику непрерывно работать на токах свыше 250–300 А без риска повреждения дорогостоящей оснастки.

В качестве хладагента применяют специальные составы с антикоррозийными присадками, которые предотвращают появление накипи в узких каналах системы. Обычная вода быстро забивает теплообменник солями жесткости, и это снижает эффективность охлаждения и приводит к поломке насоса. Датчик протока в чиллере связан с системой управления инвертора и блокирует подачу тока при остановке циркуляции жидкости. Такая защита исключает мгновенный прогар горелки при перегибе шлангов или обрыве линии питания помпы.
