Сварка чугуна

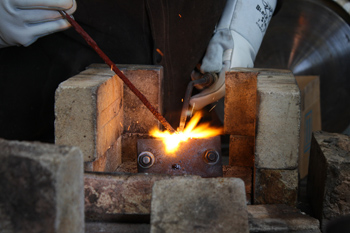

Горячая сварка требует обязательного предварительного нагрева всей заготовки до температуры +600-700℃ перед началом термического воздействия. Процедура обеспечивает равномерное распределение температурных полей и предотвращает появление хрупких закалочных структур в зоне шва.

Когда металл остывает медленно, углерод сохраняет форму графита, поэтому соединение получается пластичным и легко поддается механической обработке. Метод гарантирует максимальную плотность и прочность стыка, которые необходимы для работы деталей под высоким давлением или при интенсивных вибрациях. Обычно для такой операции выбирают чугунные прутки с высоким содержанием кремния для восполнения его потерь при плавлении.

Холодная сварка протекает без общего нагрева изделия или с небольшим локальным подогревом до +150℃. Чтобы минимизировать внутренние напряжения в хрупком материале, швы накладывают короткими участками длиной по 20-30 мм вразброс. Между проходами обязательно делают паузы для снижения температуры металла до уровня, когда к поверхности можно прикоснуться рукой. Применяют никелевые или медно-никелевые электроды, так как никель не образует твердых химических соединений с углеродом и сохраняет вязкость после застывания.

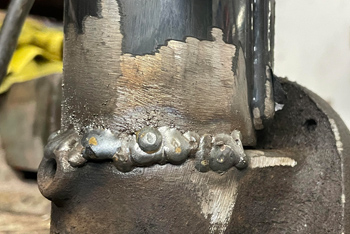

Механическая фиксация границ повреждения - обязательный этап подготовки, так как чугун обладает высокой склонностью к самопроизвольному распространению трещин при нагреве. На каждом конце видимого разлома сверлят сквозное отверстие диаметром от 5 до 8 мм. Это снимает концентрацию напряжений в вершине трещины и предотвращает ее дальнейший рост в процессе ведения сварочной дуги.

Если пренебречь этим правилом, под действием термического расширения дефект начнет удлиняться прямо во время работы. После завершения сверления саму трещину разделывают шлифовальной машиной на всю глубину для обеспечения качественного доступа расплава к корню.

Отверстия заполняют металлом в последнюю очередь, когда основная часть шва уже наложена и частично остыла. Подготовка краев гарантирует герметичность соединения и восстанавливает несущую способность узла. Важно следить, чтобы сверло не вызывало перегрева металла, поэтому используют охлаждающие жидкости. Перед сваркой всю зону ремонта очищают от мелкой стружки и пыли с помощью сжатого воздуха.

Никель не вступает в химическую реакцию с углеродом при высоких температурах и не образует твердых карбидов, которые делают сталь хрупкой. В процессе остывания наплавленный металл на основе никеля сохраняет высокую пластичность и может деформироваться без образования трещин.

Это свойство позволяет компенсировать усадку чугунного основания, которая часто приводит к отрыву обычного стального шва. Соединение получается мягким, поэтому его легко обрабатывать напильником или фрезой после завершения работ. Никелевые расходные материалы обеспечивают надежную адгезию с поверхностью даже при минимальном проплавлении основного металла.

Использование электродов с содержанием никеля более 95% минимизирует ширину зоны отбела, где чугун превращается в твердый и ломкий белый сплав. Швы на никелевой основе обладают отличной коррозионной стойкостью и выдерживают значительные перепады температур без разрушения. Несмотря на высокую стоимость таких материалов, их применение экономически оправдано при восстановлении ответственных узлов спецтехники. Дуга при работе никелем горит стабильно, а разбрызгивание металла остается на минимальном уровне.

Для заготовок толщиной более 10 мм применяют U-образную или V-образную разделку с углом раскрытия около 90 градусов. Скругленное основание стыка предпочтительнее острых углов, потому что оно обеспечивает более плавное распределение тепла и глубокий провар.

В глубоких щелях дуга должна свободно достигать дна, чтобы исключить появление скрытых непроваров в корне соединения. Ширину разделки делают достаточной для свободного манипулирования электродом и качественного удаления шлака после каждого прохода. Тщательная обработка кромок фрезой или шлифовальным кругом обнажает чистый металл и удаляет оксидную пленку.

Если деталь имеет колоссальную толщину, используют двухстороннюю Х-образную разделку для уменьшения объема наплавляемого металла и снижения деформаций. Равномерное заполнение полости с обеих сторон компенсирует тянущие усилия и сохраняет соосность элементов. Притупление кромок в нижней части шва должно составлять около 2-3 мм для предотвращения прожогов. Все острые грани обязательно скругляют, так как на них часто возникают очаги перегрева и микротрещины.

Механическое воздействие на горячий наплавленный металл помогает снять пиковые внутренние напряжения, которые возникают из-за разницы коэффициентов теплового расширения чугуна и присадки. Когда мастер наносит частые и легкие удары молотком по свежему валику, происходит пластическая осадка шва.

Этот процесс заменяет растягивающие усилия на сжимающие, что предотвращает появление радиальных и продольных трещин. Проковку начинают немедленно после гашения дуги, пока металл сохраняет темно-красное свечение. Важно не допускать сильных ударов, которые могут привести к расколу самой хрупкой детали.

Тщательная обработка каждого короткого участка шва делает структуру металла более плотной и мелкозернистой. Процесс повторяют для каждого слоя при многопроходной наплавке, чтобы накопленные напряжения не превысили предел прочности материала. Инструмент для проковки должен иметь скругленный боек для исключения появления острых забоин и надрезов на поверхности. Когда звук при ударе становится звонким, это сигнализирует о чрезмерном упрочнении металла и о необходимости прекращения воздействие.

Чугунные детали, которые годами работали в контакте со смазочными материалами, глубоко впитывают масло в свою пористую структуру. При нагреве дугой органика начинает разлагаться с выделением газов, что приводит к кипению сварочной ванны и образованию множества пор.

Для борьбы с этой проблемой используют предварительный прогрев зоны ремонта газовой горелкой до температуры +200℃. Под действием тепла масло выходит на поверхность в виде «черного пота», который обязательно удаляют ветошью и обезжиривателями. Процедуру повторяют несколько раз, пока металл не перестанет выделять темные капли при нагревании.

В процессе сварки таких заготовок применяют электроды с особым составом обмазки, которая способна связывать остаточные газы и выводить их в шлак. Дугу держат короткой, а скорость ведения шва немного снижают для обеспечения более полного выхода газовых пузырьков из расплава. Если поры все же появляются, пораженный участок полностью вышлифовывают и заваривают заново после дополнительной очистки. Химическое травление растворителями также помогает убрать поверхностные пленки жира перед началом работ.

Явление отбела - образование очень твердой и хрупкой структуры из цементита вместо мягкого графита. Процесс происходит при слишком быстром охлаждении расплава, когда атомы углерода не успевают выделиться в виде графитовых включений.

Зона отбела по своей твердости напоминает закаленную сталь, поэтому ее практически невозможно обрабатывать обычным режущим инструментом. Место стыка становится очень чувствительным к ударным нагрузкам и может лопнуть при малейшем перекосе. Чтобы предотвратить дефект, применяют методы замедленного охлаждения заготовки в печах или под слоем термоизоляции.

Присутствие в сплаве кремния и алюминия способствует графитизации и снижает риск отбеливания шва. Специальные присадочные материалы часто содержат данные элементы для компенсации их выгорания в электрической дуге. При использовании холодного способа зону отбела минимизируют за счет применения никелевых электродов, которые работают на малых токах. Если отбел все же произошел, деталь подвергают высокому отпуску при температуре +600℃ для частичного размягчения структуры.

Высокопрочный чугун (ВЧ) обладает лучшей пластичностью по сравнению с серыми марками, но он требует строгого соблюдения параметров тока. Главная сложность заключается в сохранении шаровидной формы графитовых включений в зоне термического влияния. При перегреве графит может изменить свою структуру на пластинчатую, что резко снизит ударную вязкость и прочность металла вокруг шва.

Для работы с ВЧ выбирают электроды с высоким содержанием никеля и железа, которые обеспечивают прочность соединения на уровне 500 МПа. Сварку ведут короткими импульсами для предотвращения широкого распространения тепловой волны по телу заготовки.

Метод предварительного подогрева до +250℃ значительно улучшает условия формирования шва на таких материалах. После завершения работ деталь обязательно укрывают сухим песком или асбестом для очень медленного снижения температуры. Контроль за тепловложением позволяет избежать образования хрупких фаз и сохранить вязкость металла. Если конструкция работает под большими нагрузками, проводят ультразвуковую дефектоскопию для поиска скрытых микротрещин.

Соединение этих разнородных материалов осложняется разницей в их теплопроводности и склонностью чугуна к образованию трещин в зоне сплавления. Для создания надежного узла используют медно-никелевые или высоконикелевые электроды, которые выступают в роли пластичного буфера.

В процессе работы дугу направляют преимущественно на стальную кромку, которая требует больше энергии для расплавления. Чугун должен лишь слегка оплавляться на поверхности для обеспечения диффузии атомов присадки без глубокого перемешивания сплавов. Такой подход исключает насыщение стального шва лишним углеродом и предотвращает его охрупчивание.

Место стыка со стороны чугуна часто подвергают «залуживанию» - наплавке тонкого слоя никеля перед выполнением основного шва. Данная процедура создает переходный слой, который эффективно гасит внутренние напряжения при остывании. Сварку ведут участками в шахматном порядке для равномерного прогрева всей зоны контакта. После завершения работ деталь оставляют остывать в спокойном воздухе без сквозняков для предотвращения термического шока. Комбинированные соединения применяют при вварке стальных патрубков в чугунные корпуса или при усилении конструкций профильным металлом.

Газовое пламя обеспечивает более мягкий и равномерный нагрев по сравнению с электрической дугой, что снижает риск появления закалочных структур. Метод идеально подходит для ремонта тонкостенных изделий сложной формы, где важен точный контроль над процессом плавления.

При использовании ацетилено-кислородной смеси металл прогревается на большую глубину, поэтому из него лучше выходят вредные газы и примеси. Шов получается очень плотным и однородным, а его химический состав можно корректировать с помощью специальных чугунных прутков. Газовая технология позволяет выполнять качественную наплавку изношенных поверхностей с восстановлением исходной геометрии.

Для защиты сварочной ванны от окисления при газовой обработке применяют активные флюсы на основе буры и солей кремния. Флюс растворяет тугоплавкие окислы и превращает их в жидкий шлак, который легко удаляется после остывания. Медленное перемещение горелки способствует формированию крупнозернистой графитовой структуры, что благоприятно сказывается на пластичности шва. Но метод требует значительных временных затрат и вызывает сильную деформацию массивных деталей из-за общего перегрева.

Для проверки качества заварки трещин в радиаторах, блоках цилиндров и корпусах насосов применяют метод керосиновой пробы или пневматические испытания. При использовании керосина одну сторону шва покрывают густым меловым раствором и дают ему полностью высохнуть. На противоположную сторону на несколько часов наносят слой проникающей жидкости с высокой текучестью.

Керосин проходит сквозь мельчайшие поры и свищи в металле, оставляя на белом фоне характерные жирные пятна темного цвета. Этот простой способ позволяет надежно обнаружить сквозные дефекты без использования дорогостоящего лабораторного оборудования.

Пневматическую проверку проводят путем подачи сжатого воздуха внутрь закрытого контура под давлением от 0.2 до 0.5 МПа. Снаружи все сварные соединения обильно смачивают мыльным раствором, который начинает пузыриться при наличии даже ничтожной утечки. Такой контроль позволяет выявить не только крупные раковины, но и цепочки микропор, способных привести к протечке под нагрузкой.

Если деталь работает с горючими газами, применяют более точные методы с использованием гелиевых течеискателей. Каждая выявленная негерметичность подлежит обязательной переварке после тщательной подготовки дефектного участка.

В процессе плавления чугуна на поверхности сварочной ванны всегда образуется слой шлака и оксидов, которые мешают сплавлению последующих слоев металла. Если оставить эти включения внутри многослойного шва, прочность соединения упадет в несколько раз из-за нарушения однородности структуры.

Каждый валик после остывания тщательно очищают металлической щеткой или зубилом до появления чистого блеска. Особое внимание уделяют местам примыкания шва к основному металлу, где часто скапливаются мелкие брызги и частицы флюса. Чистота процесса напрямую влияет на отсутствие внутренних раковин и шлаковых мешков, которые невозможно увидеть визуально.

Механическая очистка также позволяет своевременно обнаружить мелкие поверхностные трещины, которые могут возникнуть при резком снижении температуры. Своевременное удаление дефектного участка на ранней стадии предотвращает брак всего изделия. В профессиональных мастерских для очистки применяют пневматические скребки, которые ускоряют работу без повреждения поверхности металла.
