Сварка аргоном алюминия

Марка присадочного материала напрямую определяет прочность и химическую стойкость будущего шва, поэтому ее подбирают строго под состав основного металла. Наиболее широкое применение находят прутки серий 4043 и 5356, которые имеют принципиальные различия в физических свойствах.

Проволока 4043 содержит около 5% кремния, что значительно увеличивает текучесть сварочной ванны и минимизирует риск появления горячих трещин при остывании. Такой вариант идеально подходит для большинства литейных сплавов и деталей, которые не планируют подвергать анодированию. Кремний обеспечивает высокую герметичность соединения, поэтому данные прутки часто выбирают для ремонта автомобильных радиаторов, интеркулеров или топливных баков.

Прутки серии 5356 содержат в своем составе магний, который придает сварочному соединению повышенную прочность и жесткость. Эту присадку используют для работы со сплавами группы 5000, которые активно применяют в судостроении и при изготовлении нагруженных металлоконструкций.

После завершения процесса шов сохраняет цвет основного металла, что критично для эстетики изделия при последующей декоративной отделке. Если применить магниевую присадку для сплава с высоким содержанием кремния, металл в зоне стыка получится чрезмерно хрупким.

Регулировка баланса позволяет изменять соотношение времени между фазами очистки и провара внутри каждого цикла переменного тока. Фаза обратной полярности отвечает за разрушение тугоплавкой оксидной пленки на поверхности алюминия с помощью потока положительных ионов. В это время кончик вольфрамового электрода испытывает колоссальную тепловую нагрузку, потому что на него направлен основной поток энергии. Фаза прямой полярности, напротив, обеспечивает глубокое проплавление основного металла и формирует корень шва.

Если металл имеет сильные загрязнения или толстый слой естественных окислов, долю очищающей полуволны увеличивают до 40% или выше. Но такой режим ведет к быстрому оплавлению электрода, который теряет свою форму и начинает давать блуждающую дугу.

Для чистых новых листов или предварительно протравленных заготовок смещают баланс в сторону отрицательной полуволны для достижения максимального провара. Это позволяет значительно сузить зону термического влияния и предотвратить коробление тонких элементов конструкции.

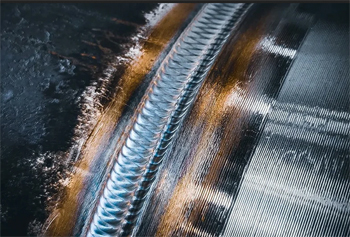

Когда баланс настроен оптимально, вокруг сварочной ванны видна характерная блестящая полоса очищенного металла. Правильное распределение энергии между циклами исключает попадание частиц оксидов внутрь шва и повышает его плотность.

Алюминий обладает чрезвычайно высокой теплопроводностью, поэтому тепло от электрической дуги мгновенно распределяется по всему объему массивной детали. Если толщина металла превышает 10 мм, мощная дуга может не справиться с быстрым образованием полноценной сварочной ванны на холодном основании. В таких случаях заготовку предварительно прогревают до температуры +150℃ или +200℃ с помощью газовых горелок или в специальных печах.

Подогрев выравнивает температурный градиент и позволяет избежать появления холодных непроваров в начале траектории шва. Когда металл уже теплый, дуга работает более эффективно, а плавление кромок происходит равномерно по всей глубине стыка. Это особенно важно при ремонте массивных станин станков или корпусов коробок передач грузовых автомобилей. Чрезмерный перегрев выше +250℃ крайне опасен, так как он может привести к необратимому изменению кристаллической решетки и потере прочности сплава.

Для контроля температуры используют специальные термоиндикаторы или бесконтактные пирометры, которые дают точные цифровые значения в реальном времени. Предварительный нагрев также способствует более эффективному удалению влаги из пор металла, что резко снижает риск появления водородной пористости. После завершения сварки подогретую деталь охлаждают медленно, чтобы избежать возникновения внутренних напряжений и трещин.

Современные инверторы позволяют регулировать частоту тока в широком диапазоне от 20 до 250 Гц, что прямо влияет на фокусировку дугового разряда. При низких значениях частоты дуга становится широкой и мягкой, что удобно для наплавки металла на большие плоскости или заполнения широких зазоров.

В таком режиме тепло распределяется по большой площади, поэтому риск сквозного прожога тонких листов заметно снижается. Но широкое пятно нагрева увеличивает вероятность деформации заготовки, так как большая масса металла испытывает термическое расширение. Низкочастотный режим часто выбирают для сварки угловых соединений на толстостенном прокате, где не требуется высокая точность.

Высокая частота тока, напротив, сильно сжимает сварочную дугу и делает ее более жесткой и направленной. Это позволяет точно контролировать зону плавления и выполнять очень узкие и глубокие швы на ответственных конструкциях. Сфокусированная дуга легче пробивает слой оксидов и обеспечивает стабильное горение даже на минимальных значениях тока.

Такую настройку применяют при сварке внутренних углов или при работе в труднодоступных местах, где важна маневренность горелки. Высокочастотные колебания также создают эффект механического перемешивания расплава, что помогает пузырькам газа быстрее выходить на поверхность.

Механическая очистка с помощью стальных щеток или абразивных кругов часто приводит к втиранию частиц грязи и оксидов в мягкую структуру металла. Алюминий легко царапается, и в глубоких бороздах могут оставаться следы масла или влаги, которые вызывают пористость шва.

Химическое травление в растворах щелочей или кислот полностью удаляет оксидную пленку и жировые загрязнения со всей поверхности заготовки. После такой обработки металл приобретает матовый оттенок и становится идеально чистыми на молекулярном уровне. Этот метод гарантирует отсутствие посторонних включений в сварочной ванне, что крайне важно для авиационной и космической промышленности.

Процесс травления включает в себя обязательную стадию промывки в дистиллированной воде и тщательную сушку горячим воздухом. Очищенные химическим способом детали сохраняют свои свойства в течение 10-20 часов, если хранить их в чистом сухом помещении. Механическая же очистка требует немедленного начала сварки, так как новая пленка окислов начинает расти на воздухе за считанные минуты.

При массовом производстве ванны для травления позволяют обрабатывать сотни мелких деталей одновременно, что значительно ускоряет подготовительный этап. Использование специальных гелей для локальной очистки швов также дает отличный результат на крупногабаритных конструкциях.

Основной причиной пористости алюминия становится водород, который имеет очень высокую растворимость в жидком металле и почти нулевую в твердом. При остывании сварочной ванны газ стремится выйти наружу, но не успевает из-за высокой скорости кристаллизации и застревает в виде мелких пузырьков.

Водород попадает в зону дуги вместе с влагой из атмосферного воздуха, из грязной присадочной проволоки или с поверхности плохо очищенного металла. Оксидная пленка алюминия активно впитывает воду из окружающей среды, поэтому старые заготовки требуют обязательного удаления поверхностного слоя. Даже небольшое количество конденсата на газовых шлангах может испортить всю работу и привести к браку целой партии изделий.

Чтобы исключить появление пор, нужно использовать аргон высокой чистоты и следить за герметичностью всех соединений газовой магистрали. Расход газа на горелке настраивают так, чтобы поток был стабильным, но не вызывал турбулентности и подсоса воздуха извне. Присадочную проволоку перед использованием желательно протирать спиртом или специальными составами для удаления заводской смазки. Сварку алюминия лучше проводить в закрытых помещениях без сквозняков, которые могут сдувать защитное газовое облако.

Сплавы алюминия с содержанием магния и кремния, такие как 6061 или 6082, склонны к образованию горячих трещин в процессе остывания шва. Это происходит из-за высокого коэффициента теплового расширения и формирования хрупких фаз в зоне кристаллизации металла.

Чтобы избежать разрушения соединения, нужно строго контролировать скорость охлаждения и правильно выбирать присадочный материал. Использование проволоки 4043 с высоким содержанием кремния значительно снижает риск растрескивания за счет хорошей текучести и заполнения усадочных пустот. Также важно избегать жесткого закрепления деталей в мощных зажимах, которые мешают металлу свободно сжиматься при снижении температуры. Метод обратноступенчатой сварки короткими участками помогает более равномерно распределить внутренние напряжения по всей длине конструкции.

Концевые кратеры шва, где трещины возникают наиболее часто, обязательно заполняют присадочным прутком с избытком. Современные аппараты имеют функцию плавного гашения дуги, которая позволяет постепенно снижать ток и контролировать остывание финишной точки. Предварительный подогрев до +150℃ также благоприятно влияет на распределение сил усадки и повышает надежность стыка.

Силумины - сплавы алюминия с большим содержанием кремния, которые обладают отличными литейными свойствами, но плохой пластичностью. При ремонте таких деталей главной проблемой становится наличие пор и шлаковых включений внутри самого литья, которые начинают выходить наружу при нагреве. Сварочная ванна под воздействием дуги может начать «кипеть», что мешает формированию аккуратного и герметичного шва.

Для работы с силумином выбирают присадку 4047 или 4043, которая максимально близка по составу к основному материалу заготовки. Перед началом процесса деталь тщательно очищают от следов масла, которое глубоко проникает в поры литья за годы эксплуатации. Для удаления глубоких загрязнений часто применяют предварительный прогрев горелкой, который заставляет остатки смазки выгорать или выходить на поверхность. Этот «черный пот» обязательно счищают щеткой до появления чистого металла, и только после этого приступают к основной работе.

Сварку ведут на минимально возможном токе, чтобы не допустить обрушения кромок и деформации тонких перегородок корпуса. Если деталь имеет сложную форму, ее закрепляют на специальной подложке из песка или асбеста для предотвращения вытекания расплава.

Количество и частота прихваток определяют точность сборки и отсутствие волнообразной деформации кромок при сварке алюминия. Из-за высокого коэффициента теплового расширения листы начинают быстро «разбегаться» или накладываться друг на друга сразу после зажигания дуги.

Для заготовок толщиной 2 мм прихватки ставят через каждые 50 или 70 мм по всей длине будущего стыка. Если металл толще, интервал можно увеличить до 150 мм, но при этом сами точки должны иметь достаточный размер для надежного удержания кромок.

Каждая прихватка выполняется с подачей присадочного прутка, чтобы соединение получилось прочным и не лопнуло в процессе основной проварки. В начале и в конце длинного шва точки ставят обязательно, так как здесь возникают максимальные напряжения усадки. После выполнения всех прихваток проверяют прямолинейность конструкции и при необходимости вносят корректировки с помощью легких ударов киянки.

Во время основной сварки дуга должна полностью расплавлять каждую временную точку для обеспечения монолитности структуры шва. Если прихватка получилась слишком высокой или грязной, ее лучше аккуратно подточить шлифовальным диском перед прохождением горелкой.

Алюминиевая проволока активно окисляется при контакте с влажным воздухом, что приводит к появлению на ее поверхности слоя гидроксидов. Эти соединения при нагреве выделяют свободный водород, который мгновенно превращается в поры внутри сварочного шва.

Для сохранения высокого качества расходных материалов их нужно держать в оригинальной герметичной упаковке в сухих отапливаемых помещениях. Идеальным вариантом считается использование специальных пластиковых тубусов с резиновыми уплотнителями, которые исключают доступ атмосферной влаги.

Если проволока долго лежала на открытом воздухе, ее поверхность может стать серой или матовой, что является признаком глубокого окисления. Такой материал перед использованием требует обязательной механической или химической очистки, а в тяжелых случаях — полной утилизации. В профессиональных цехах бухты проволоки иногда хранят в шкафах с подогревом, где поддерживается постоянная температура на 5 или 10 градусов выше комнатной. Это предотвращает выпадение конденсата на металле при резких перепадах погоды или влажности.

Для ориентировочного расчета параметров сварки алюминия на переменном токе применяют правило 30 или 40 А на каждый миллиметр толщины металла. Например, для качественного проплавления листа 3 мм потребуется ток в диапазоне от 90 до 120 А в зависимости от типа соединения. Угловые швы требуют на 20% больше энергии, так как тепло в этом случае отводится в две или три стороны одновременно. Если заготовка имеет массивные размеры, начальный ток увеличивают для быстрого прогрева стартовой точки шва.

После прогрева всей детали ток часто снижают с помощью педали управления или специальных настроек аппарата для предотвращения провисания ванны. Использование импульсного режима позволяет снизить средний ток без потери глубины проплавления, что полезно при работе с очень тонкими листами.

Настройка тока также зависит от диаметра вольфрамового электрода, который должен выдерживать заданную нагрузку без разрушения. Если ампераж будет слишком низким, дуга не сможет разбить оксидную пленку, и металл будет просто скатываться в шарики на поверхности. При чрезмерно высоком токе возрастает риск мгновенного прожога и вытекания расплава на обратную сторону заготовки.

Появление темного налета вдоль шва связано с осаждением паров магния или оксидов алюминия, которые вылетают из зоны дуги при высоких температурах. Этот слой копоти не влияет на внутреннюю прочность соединения, но сильно портит внешний вид изделия и мешает последующей покраске.

Самый простой способ удаления загрязнений - использование щетки из нержавеющей стали с тонкой проволокой. Чистку проводят аккуратно, чтобы не оставить глубоких царапин на мягкой поверхности основного металла. Если налет имеет маслянистую структуру, его сначала растворяют обезжиривателем, а затем стирают сухой ветошью.

В серийном производстве для осветления швов применяют специальные пасты на основе азотной или плавиковой кислоты. Гель наносят на шов кистью, оставляют на 5 или 10 минут, после чего смывают большим количеством проточной воды. Химический метод позволяет вернуть алюминию его природный блеск даже в труднодоступных местах, где механическая очистка невозможна. Для финишной отделки декоративных изделий используют электрохимическую полировку, которая делает поверхность зеркальной и идеально гладкой.

Прямое соединение алюминия с другими металлами методом плавки практически невозможно из-за образования крайне хрупких интерметаллических соединений. В месте контакта двух разных расплавов возникают слои, которые по твердости напоминают стекло и лопаются при малейшей нагрузке.

Для создания надежных переходников в промышленности используют технологию сварки взрывом или трением, где металлы соединяются в твердой фазе без плавления. В условиях обычной мастерской такие детали соединяют через специальные биметаллические пластины-переходники, которые уже имеют заводское соединение. Одну сторону такой пластины приваривают к алюминию, а другую — к стальному или медному элементу конструкции.

Другое решение - использование пайки с применением специальных активных флюсов и низкотемпературных припоев. В этом случае основной металл не доводят до точки плавления, что исключает образование хрупких фаз в зоне стыка. Аргонную горелку при этом используют как источник чистого и направленного тепла для прогрева места соединения. Паяные стыки имеют хорошую герметичность, но их механическая прочность значительно уступает полноценному сварочному шву.
