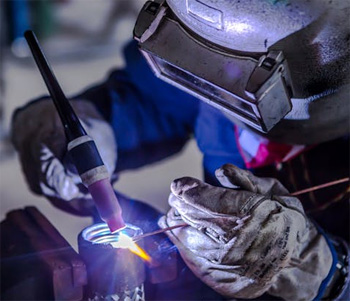

Сварка аргоном

Аргон - тяжелый инертный газ, который эффективно вытесняет атмосферный воздух и азот из зоны горения электрической дуги. Когда расплавленный металл расположен в такой плотной защитной среде, он не вступает в химическую реакцию с кислородом и сохраняет первоначальные физические свойства.

Технология предотвращает появление хрупких окислов, которые разрушают внутреннюю структуру шва и делают соединение непригодным для эксплуатации под большой нагрузкой. Газовое облако полностью укрывает сварочную ванну до момента ее окончательной кристаллизации, чтобы исключить даже кратковременный контакт с внешней атмосферой. Применение этого газа позволяет работать с материалами, которые мгновенно сгорают на открытом воздухе при сильном термическом воздействии.

Такой метод обеспечивает идеальную прозрачность рабочей зоны, благодаря чему можно визуально контролировать формирование каждого валика с высокой точностью. Процесс исключает появление искр, так как плавление протекает очень спокойно и стабильно под низким давлением газа. Когда металл плавят под защитой аргона, поверхность соединения остается чистой и не требует последующей механической очистки или долгой шлифовки.

Вольфрам - самый тугоплавкий металл на планете, температура плавления которого составляет +3422℃, что превышает жар электрической дуги. По этой причине стержень из него называют неплавящимся, так как он служит только для передачи тока и поддержания горения.

Электрод создает мощный направленный поток энергии, который плавит края заготовок и присадочный пруток без разрушения самого стержня. Такая особенность позволяет сохранять неизменную длину дуги на протяжении всего рабочего процесса, что критично для получения ровного и глубокого шва.

Чтобы повысить стабильность дуги, в состав вольфрама иногда добавляют небольшое количество оксидов тория или лантана. Кончик вольфрамовой иглы затачивают под определенным углом, чтобы точно направить тепловую энергию в нужное место стыка. Если заточка выполнена правильно, дуга горит ровно и не блуждает по поверхности детали во время движения горелки.

Расход такого электрода минимален, потому что защитный газ охлаждает его и препятствует быстрому окислению металла. Присадочный материал подают в зону плавления отдельно от горелки, поэтому можно очень точно дозировать количество наплавленного железа.

Поверхность алюминиевых заготовок всегда покрыта слоем оксида, который плавится только при температуре выше +2000℃. Сам чистый алюминий превращается в жидкость уже при +660℃, поэтому попытка обычного нагрева приводит к провалу металла под целой коркой окисла.

Чтобы разрушить этот барьер, применяют переменный ток, где положительная полуволна разбивает пленку, а отрицательная глубоко плавит само основание. Аргоновая среда мгновенно заполняет очищенный участок и не дает кислороду снова создать оксидный слой во время работы. Такая технология называется катодным распылением, и она обеспечивает чистое сплавление двух кромок в единое целое.

Перед началом процесса края заготовок обязательно зачищают металлической щеткой из нержавеющей стали или обрабатывают специальными химическими растворителями. Это помогает убрать лишнюю грязь и влагу, которые могут вызвать появление пор внутри готового соединения. Когда алюминий плавят в аргоне, он не меняет свой цвет, поэтому нужно внимательно следить за появлением характерного зеркального блеска в сварочной ванне.

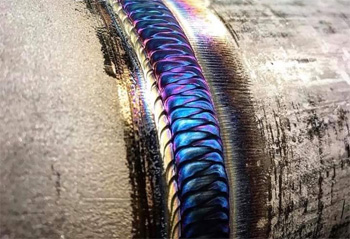

Цвет поверхности на нержавейке указывает на толщину оксидного слоя и степень перегрева металла во время термического воздействия. Если подача газа и скорость перемещения горелки настроены верно, шов приобретает серебристый или золотистый оттенок. Это говорит о том, что защитная среда аргона надежно укрыла раскаленную зону и не допустила выгорания легирующих элементов.

Когда металл нагревают слишком сильно, на нем появляются синие, фиолетовые или даже черные разводы, которые называют цветами побежалости. Темные оттенки свидетельствуют о частичной потере антикоррозийных свойств сплава из-за разрушения защитной пленки хрома.

Чтобы сохранить нержавеющую сталь в идеальном состоянии, нужно ограничивать тепловложение и обеспечивать эффективное охлаждение заготовки. Часто для этих целей используют медные подкладки, которые быстро отводят лишний жар от места стыка. Аргон подают через сопло еще несколько секунд после гашения дуги, чтобы дать металлу остыть под защитой газа. Такой подход исключает появление «ежей» - рыхлых окислов на обратной стороне тонкого листа.

Медь обладает невероятно высокой теплопроводностью, поэтому тепло от сварочной дуги мгновенно уходит вглубь заготовки и мешает образованию жидкой ванны. Чтобы края деталей начали плавиться, массивные медные узлы предварительно прогревают до температуры +300℃ или выше. Если проигнорировать этот этап, дуга будет просто греть поверхность без глубокого проникновения, что приведет к появлению холодного непровара.

При работе с медью расход аргона увеличивают на 20%, так как этот металл крайне чувствителен к любым примесям кислорода. Газ должен быть высшего сорта, чтобы в нем отсутствовала влага и посторонние включения азота. В процессе плавления медь становится очень текучей, поэтому сварку ведут только в нижнем горизонтальном положении. Если заготовка расположена под наклоном, жидкий металл может просто вытечь из стыка до момента своего застывания.

Присадочный пруток подбирают с содержанием кремния или марганца, которые выступают в роли раскислителей и повышают плотность шва. Скорость работы должна быть высокой, так как долгий нагрев приводит к росту зерен в структуре металла и снижению его прочности.

Аргонно-дуговая сварка - единственный надежный способ ремонта трещин и сколов на легкосплавных колесных дисках. Поскольку такие изделия изготавливают из алюминиевых или магниевых сплавов, обычные методы обработки здесь полностью бессильны.

Перед началом работ трещину разделывают на всю глубину, чтобы обеспечить полный доступ дуги к корню повреждения. Машину для сварки настраивают на режим переменного тока, а в качестве присадки используют материал, который по составу совпадает с металлом самого диска. После плавления и заполнения дефекта образуется прочное монолитное соединение, которое способно выдерживать дорожные нагрузки и вибрации.

В процессе работы металл прогревают равномерно, чтобы избежать появления внутренних напряжений и деформации геометрии колеса. Когда сварку завершают, лишний наплыв металла удаляют на токарном станке или вручную с помощью шлифовального инструмента. После такой обработки место ремонта становится практически невидимым, а диск восстанавливает свою герметичность и балансировку.

Важно понимать, что метод позволяет исправлять только небольшие трещины и восстанавливать отсутствующие фрагменты бортов. Если диск имеет сильную осевую деформацию или множественные повреждения спиц, его эксплуатация остается опасной даже после самого качественного ремонта.

Работа с тонколистовым прокатом требует ювелирной точности и применения импульсного режима настройки сварочного аппарата. В этом режиме ток подают короткими всплесками, которые быстро плавят металл, но не успевают прогреть окружающую зону до критического состояния.

Между импульсами наступает пауза, во время которой сварочная ванна успевает частично кристаллизоваться и сохранить свою форму. Такая техника минимизирует температурные деформации, поэтому тонкий лист не выгибается волнами от перегрева. Для этих задач используют самые тонкие вольфрамовые электроды диаметром 1.0 мм или 1.6 мм с острой заточкой.

Сварку ведут на медной или стальной подкладке, которая выступает в роли теплоотвода и поддерживает жидкий металл снизу. Аргон подают с минимальным напором, чтобы поток газа не задувал слабую дугу и не вызывал колебания ванны. Присадочную проволоку вводят очень мелкими порциями точно в момент пикового тока. Когда работают с деталями сложной формы, заготовки предварительно фиксируют многочисленными прихватками через каждые 5 мм.

Керамическое сопло направляет поток аргона точно в зону сварки и формирует защитное облако вокруг вольфрамового электрода. Материал наконечника выдерживает огромные температуры и не плавится при длительном контакте с тепловым излучением дуги.

Внутренняя форма сопла спроектирована так, чтобы газ выходил ламинарным потоком без завихрений и турбулентности. Если внутри потока возникнут завихрения, они начнут засасывать окружающий воздух в зону плавления, что приведет к порче шва. Номер на корпусе сопла обозначает его внутренний диаметр в восьмых частях дюйма, что помогает выбрать нужный размер под конкретную задачу.

Для улучшения качества защиты часто используют газовые линзы — специальные сетчатые фильтры, которые устанавливают внутрь горелки. Линза выравнивает струю аргона и делает ее более стабильной, что позволяет увеличивать вылет электрода до 15 мм. Это дает возможность варить в глубоких узких щелях и труднодоступных местах, где обычное сопло не справляется. Когда работают на открытом воздухе, выбирают сопла большего диаметра для создания более массивного газового экрана.

Осциллятор - устройство, которое генерирует высоковольтные и высокочастотные импульсы для бесконтактного возбуждения сварочной дуги. При обычной сварке нужно коснуться электродом детали, что при работе с вольфрамом приводит к его мгновенному загрязнению и порче.

Когда нажимают кнопку на горелке, осциллятор пробивает воздушный зазор мощной искрой, и дуга загорается без физического контакта. Это позволяет сохранить остроту заточки электрода и исключить попадание частиц вольфрама в структуру сварочного шва. Чистота процесса на этапе старта крайне важна при работе с титаном и высоколегированными сталями.

В режиме переменного тока для сварки алюминия осциллятор может работать непрерывно, чтобы дуга не гасла в моменты перехода напряжения через нулевую отметку. Он синхронизирует фазы тока и поддерживает стабильное горение даже на низких значениях мощности. Современные инверторы имеют встроенные цифровые блоки поджига, которые работают очень мягко и не создают помех для другой электроники в цехе.

Заполнение больших пустот требует послойного наплавления металла с постепенным уменьшением диаметра отверстия. Сначала дугу направляют на края дыры и формируют небольшой валик по всей окружности, используя присадочный пруток. Когда первый слой остывает, на него накладывают следующий, двигаясь от краев к центру импровизированной воронки. Скорость подачи присадки в этом случае должна быть выше обычной, чтобы успевать создавать надежную опору для жидкого расплава.

Аргон защищает всю площадь ванны, поэтому металл получается плотным и без внутренних раковин. Если отверстие расположено в тонком листе, под него подкладывают пластину из чистой меди или графита, к которой расплавленная сталь не прилипает. Это позволяет залить пустоту за один проход и сформировать ровную обратную сторону шва без лишних усилий.

После заполнения всей площади поверхность выравнивают горелкой, совершая плавные круговые движения для удаления неровностей. Когда металл полностью застывает, его обрабатывают абразивным диском до получения плоской плоскости. Такой ремонт возвращает детали прежнюю прочность и позволяет восстанавливать изношенные посадочные места подшипников или резьбовые отверстия.

Для работы с активными металлами и сплавами применяют только аргон высшего сорта, в котором содержание основного газа составляет не менее 99.993%. Каждая тысячная доля процента примесей в виде кислорода, азота или паров воды может критически изменить свойства шва. Если использовать газ первого или второго сорта для сварки титана, металл мгновенно станет хрупким и рассыплется под нагрузкой.

Влага в газе вызывает появление мелких пор, которые невозможно увидеть глазом без специального рентгеновского оборудования. Поэтому для авиации и атомной энергетики чистоту газа проверяют в лаборатории перед каждой заправкой баллонов. При сварке обычных углеродистых сталей требования к газу чуть ниже, но использование грязного аргона все равно приводит к сильному разбрызгиванию. Примеси азота в защитной среде вызывают кипение сварочной ванны и делают чешуйки на поверхности шва неровными и грязными.

Качественный газ поставляют в баллонах серого цвета с зеленой надписью, которые проходят регулярную проверку на отсутствие внутренних загрязнений. Когда давление в баллоне падает ниже 0.5 МПа, его использование прекращают, чтобы исключить попадание скопившегося на дне конденсата в шланги.

Импульсная сварка позволяет очень точно дозировать тепловую энергию, которая поступает в металл в единицу времени. Аппарат постоянно переключается между базовым током, который поддерживает дугу, и пиковым током, который плавит проволоку. Такой режим создает характерный «чешуйчатый» рисунок шва даже при небольшом опыте управления горелкой.

Когда используют импульсы, зона термического влияния сужается, что предотвращает коробление и деформацию длинных плоских заготовок. Метод идеально подходит для сварки в вертикальном и потолочном положениях, так как металл мгновенно застывает в паузах между всплесками энергии. Частоту импульсов настраивают от 0.5 до 500 Гц в зависимости от толщины деталей и желаемой скорости работы.

Высокочастотные колебания дуги создают эффект механического перемешивания сварочной ванны, что способствует выходу газов и измельчению зерна металла. Это повышает пластичность соединения и его способность сопротивляться образованию горячих трещин при остывании. Этот функционал присутствует в большинстве современных инверторов профессионального класса и значительно расширяет возможности оборудования.

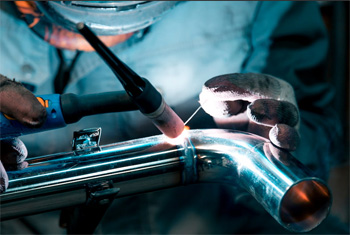

При сварке стыков труб аргон подают не только в горелку, но и во внутреннюю полость изделия для защиты корня шва. Когда металл проплавляют насквозь, раскаленная капля на внутренней стороне вступает в реакцию с кислородом воздуха. Это приводит к образованию рыхлого слоя окалины, который называют «сахарным» швом из-за его характерной структуры.

Такие окислы легко вымываются потоком жидкости и становятся очагами быстрой сквозной коррозии. Чтобы этого избежать, внутреннее пространство трубы герметизируют заглушками и заполняют аргоном перед началом работ. Процедура обязательна при монтаже технологических линий в пищевой и фармацевтической промышленности, где чистота стенок имеет критическое значение.

Внутренняя защита обеспечивает формирование гладкого обратного валика, который не создает препятствий для движения продукта внутри системы. Количество газа для продувки рассчитывают исходя из внутреннего объема трубопровода и времени экспозиции. Использование специальных водорастворимых заглушек позволяет легко удалить их после завершения монтажа путем простой промывки водой.
