Сварка бронзы

Бронзовые сплавы обладают широким температурным интервалом кристаллизации, что становится основной причиной появления горячих трещин в процессе остывания шва. Когда основная масса металла уже перешла в твердое состояние, легкоплавкие компоненты и примеси в виде свинца или висмута все еще остаются в жидком виде. Они располагаются тонкими прослойками между зернами металла и значительно ослабляют связи внутри структуры.

Внутренние напряжения усадки растягивают неокрепший металл, и в результате по границам зерен образуются разрывы. Проблема особенно характерна для оловянных марок, потому что олово сильно расширяет опасный температурный диапазон. Чтобы исключить разрушение узла, нужно строго контролировать тепловложение и избегать жесткого закрепления деталей в зажимах.

Для снижения риска растрескивания применяют методы, которые обеспечивают минимальный объем сварочной ванны и высокую скорость кристаллизации. Сварку ведут короткими участками, при этом каждый последующий проход накладывают только после снижения температуры предыдущего слоя до +100℃. Если заготовка имеет большую толщину, используют предварительный подогрев до температуры от +150℃ до +250℃ для выравнивания теплового поля. Чрезмерный перегрев выше этих значений также вреден, так как провоцирует рост зерна и снижает пластичность материала.

Поверхность алюминиевой бронзы всегда покрыта плотным слоем оксида алюминия, который плавится при температуре выше +2000℃. Сама бронзовая основа переходит в жидкое состояние уже при +1000℃, поэтому пленка мешает сплавлению кромок и образованию качественного валика.

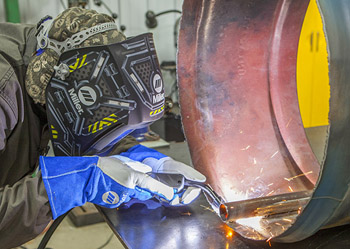

Чтобы разрушить барьер, применяют аргонно-дуговую сварку на переменном токе, где положительная полуволна обеспечивает катодное распыление окислов. Поток ионов буквально бомбардирует поверхность и сдирает тугоплавкую корку, обнажая чистый металл для контакта с присадочным прутком. Этот метод позволяет работать без агрессивных флюсов и гарантирует высокую чистоту зоны сплавления. В процессе работы важно поддерживать короткую дугу для концентрации энергии непосредственно под электродом.

Перед зажиганием дуги края заготовок обязательно зачищают щетками из нержавеющей стали до появления металлического блеска. Механическая обработка удаляет основную массу загрязнений, но новая пленка начинает расти на воздухе мгновенно. Поэтому сварку начинают сразу после очистки, не допуская долгого простоя деталей в цеху. Для дополнительной защиты используют аргон высшего сорта, который подают с расходом не менее 12 л/мин для надежной изоляции ванны.

Если на поверхности шва остаются серые пятна, это свидетельствует о подсосе воздуха или о недостаточной мощности очищающей полуволны. Качественно выполненный стык на алюминиевой бронзе имеет золотистый цвет и ровную мелкочешуйчатую фактуру.

Оловянные бронзы склонны к явлению ликвации, когда компоненты сплава распределяются неравномерно по сечению шва из-за разницы в температурах плавления. В процессе нагрева олово может выпотевать на поверхность в виде мелких капель, что нарушает химический состав материала в зоне стыка.

Фосфор в такие сплавы часто добавляют для улучшения литейных свойств, но при сварке он может вызвать вспенивание металла и появление множественных пор. Пары фосфора активно взаимодействуют с водородом из воздуха, поэтому газовая защита должна быть безупречной. Когда содержание олова превышает 6%, сплав становится очень хрупким в нагретом состоянии, и тогда любое механическое воздействие приводит к немедленному излому.

Для работы с такими материалами выбирают присадочные прутки с повышенным содержанием раскислителей, которые связывают кислород и предотвращают кипение ванны. Сварку ведут в нижнем положении, чтобы тяжелые компоненты не стекали в одну сторону под действием гравитации. Скорость перемещения горелки должна быть постоянной, так как любые задержки вызывают местный перегрев и выгорание легирующих элементов. Если шов получается пористым, его полностью вышлифовывают и заваривают заново после корректировки расхода защитного газа.

Механическое воздействие на горячий металл шва помогает снять внутренние напряжения усадки и измельчить крупнозернистую структуру литого металла. Бронза в процессе кристаллизации склонна к образованию крупных дендритов, которые снижают прочность и пластичность соединения.

Когда мастер наносит частые удары легким молотком по еще не остывшему валику, происходит пластическая деформация зерен. Этот процесс называют наклепом, и он значительно повышает твердость и предел прочности металла в зоне стыка. Проковка также способствует закрытию микроскопических пор и раковин, которые могли образоваться из-за выделения газов.

Температурный диапазон для выполнения проковки обычно составляет от +400℃ до +500℃ для большинства марок бронз. Если ковать металл при слишком низкой температуре, в нем могут возникнуть трещины из-за потери пластичности. Для некоторых сплавов, таких как алюминиевые бронзы, проковку проводят в холодном состоянии с последующим отжигом для восстановления свойств. После завершения механического упрочнения деталь должна остывать медленно для исключения новых напряжений.

Для реставрации бронзовых скульптур и памятников используют присадочные материалы, которые по химическому составу идентичны металлу отливки. Даже небольшое отклонение в содержании меди или олова приведет к тому, что после окисления на воздухе шов приобретет другой оттенок.

Перед началом работ проводят спектральный анализ образца для точного подбора компонентов будущей присадки. Часто прутки изготавливают вручную из обрезков того же самого металла, что гарантирует идеальное визуальное слияние. Сварку ведут аргонно-дуговым методом на минимальных токах, чтобы избежать перегрева и изменения цвета окружающих зон.

После завершения сварки места стыка тщательно шлифуют и полируют до достижения такой же шероховатости, как у всей поверхности изделия. Финальным этапом становится искусственное патинирование, когда на металл воздействуют специальными реагентами для создания защитного декоративного слоя. Химический состав патины подбирают так, чтобы он одинаково ложился и на основной металл, и на зону шва. Если технология соблюдена, границы ремонта становятся абсолютно невидимыми.

Соединение бронзы со сталью технически возможно, но осложняется большой разницей в температурах плавления и коэффициентах теплового расширения. При прямом плавлении сталь начинает растворяться в бронзе, что приводит к образованию очень твердых и хрупких участков в шве.

Чтобы получить надежный узел, применяют технологию наплавки промежуточного слоя из никеля или специальной алюминиевой бронзы. Сначала стальную поверхность покрывают тонким слоем переходного металла, а затем к этой подложке приваривают основной бронзовый элемент. Такой подход исключает непосредственный контакт расплавленной стали с медью и предотвращает появление трещин при остывании.

В процессе работы дугу направляют преимущественно на бронзовую часть заготовки, так как сталь должна лишь слегка оплавляться на поверхности. Использование аргоновой защиты обязательно для предотвращения окисления обоих металлов в зоне контакта. Место соединения часто подвергают предварительному подогреву до +300℃ для снижения термических напряжений между разнородными материалами.

Перед началом ремонта все скрытые раковины, поры и песчаные включения внутри литья должны быть полностью удалены механическим способом. Место дефекта разделывают шлифовальной машиной или фрезой до получения здорового металла с чистыми стенками. Форма выборки должна иметь плавные радиусы скругления без острых углов для обеспечения качественного провара по всей глубине.

Если трещина имеет сквозной характер, на концах сверлят отверстия диаметром 5-8 мм для предотвращения ее дальнейшего роста. Чистота поверхности в зоне ремонта определяет герметичность будущего соединения, поэтому следы масла и формовочной земли удаляют растворителями.

Для удаления глубоко впитавшейся смазки в старых деталях используют предварительный прогрев газовым пламенем до температуры +200℃. Выступающее на поверхность масло вытирают ветошью до тех пор, пока металл не станет сухим. Подготовленную полосу заполняют присадочным материалом методом многослойной наплавки с обязательной промежуточной очисткой. Каждый слой проверяют на отсутствие новых пор с помощью цветной дефектоскопии или простого визуального осмотра.

Добавление гелия в аргон значительно повышает тепловую мощность сварочной дуги и увеличивает глубину проплавления металла. Бронза обладает высокой теплопроводностью, поэтому при сварке плит толщиной более 10 мм энергии чистого аргона часто оказывается недостаточно. Гелий создает более горячую плазму, которая эффективно прогревает массивные заготовки и обеспечивает надежное сплавление кромок.

В смеси обычно используют от 30% до 70% гелия в зависимости от требований к производительности процесса. Такой газ позволяет вести работу на более высоких скоростях, что снижает общий перегрев детали и уменьшает зону термического влияния.

Применение гелиевых смесей также улучшает текучесть сварочной ванны и способствует более качественному формированию обратного валика. Поток газа становится более стабильным, по этой причине риск попадания воздуха в расплав снижается даже при наличии сквозняков. Настройка расхода газа требует точности, так как гелий намного легче воздуха и быстро улетучивается из зоны защиты. Использование специальных горелок с увеличенным соплом гарантирует надежное укрытие всей площади шва.

Многие марки бронзовых сплавов содержат значительное количество цинка и свинца, которые начинают активно испаряться при нагреве дугой. Пары этих металлов крайне токсичны для человеческого организма и могут вызвать тяжелое профессиональное отравление - литейную лихорадку. Свинец накапливается в тканях и поражает нервную систему, а окись цинка вызывает сильное раздражение дыхательных путей и высокую температуру.

Чтобы обезопасить персонал, рабочее место оснащают мощной местной вытяжной вентиляцией с фильтрами очистки. Сварщик обязан использовать современные средства индивидуальной защиты органов дыхания с угольными фильтрами.

В процессе сварки цинк не только вредит здоровью, но и ухудшает качество шва, провоцируя появление пор и брызг. Чтобы уменьшить испарение, дугу держат максимально короткой и используют специальные присадочные прутки с раскислителями. Контроль температуры ванны позволяет удерживать легирующие элементы внутри сплава без их перехода в газовую фазу. После завершения работ помещение проветривают в течение длительного времени для полного удаления мелкодисперсной пыли.

Работа с листами толщиной до 2 мм требует применения импульсного режима, который позволяет точно дозировать тепловложение в деталь. Аппарат настраивают таким образом, чтобы пиковый ток обеспечивал плавление кромок, а базовый ток поддерживал горение дуги без перегрева. Частота импульсов может составлять от 1 до 100 Гц в зависимости от скорости движения руки и марки сплава.

Такой метод предотвращает сквозные прожоги и деформацию тонкого металла, которая у бронзы выражена очень сильно. Силу тока подбирают экспериментально на аналогичном образце, начиная с минимальных значений для обеспечения стабильной дуги.

Для тонкой бронзы используют вольфрамовые электроды малого диаметра от 1.6 до 2.4 мм с острой заточкой кончика. Сфокусированная дуга позволяет выполнять очень узкие и аккуратные швы, которые требуют минимальной последующей отделки. Заготовку располагают на медной или стальной подкладке для эффективного отвода лишнего жара от места стыка. Если деталь имеет сложную форму, ее фиксируют в жестком кондукторе для сохранения плоскостности после остывания.

Расходные материалы с основным типом обмазки обеспечивают высокую пластичность металла шва и минимальное содержание вредных примесей в расплаве. Фтористо-кальциевое покрытие активно взаимодействует со сварочной ванной, удаляя из нее серу и предотвращая окисление меди. Швы после такой сварки обладают отличной сопротивляемостью образованию горячих трещин и имеют высокую ударную вязкость.

Эти электроды работают преимущественно на постоянном токе обратной полярности, что гарантирует стабильное горение дуги и глубокий провар. В состав стержней часто вводят марганец и железо для улучшения механических характеристик наплавленного металла.

Перед началом работы электроды обязательно прокаливают в печи при температуре +200℃ в течение 1 часа для удаления остаточной влаги. Сухая обмазка исключает попадание водорода в зону плавления и предотвращает пористость бронзового соединения. Шлаковая корка после основного покрытия отделяется легче, чем после рутиловых аналогов, обнажая чистый и блестящий металл. Использование таких расходных материалов рекомендуется для сварки тяжелонагруженных узлов и судового оборудования.

Величина технологического зазора между торцами труб определяет глубину проплавления корня и качество формирования внутренней поверхности стыка. Для труб с толщиной стенки от 3 до 6 мм оптимальное расстояние в месте стыковки составляет от 1.5 до 2.5 мм. Такой промежуток позволяет расплавленному металлу свободно проникать внутрь и создавать прочный обратный валик без образования «сосулек».

Если зазор будет слишком мал, то края труб могут просто сплавиться по поверхности без обеспечения монолитности на всю глубину. Для фиксации зазора используют специальные вставки или центраторы, которые удерживают детали в соосном положении до завершения всех работ.

Равномерность зазора по всей окружности трубы гарантирует отсутствие перекосов и стабильность режимов сварки на каждом участке. В процессе нагрева металл расширяется, поэтому величину зазора рассчитывают с учетом будущей термической деформации. Перед наложением основного шва выполняют 3-4 короткие прихватки, которые жестко связывают трубы между собой. После остывания прихваток зазор проверяют калиброванным щупом для исключения случайного смещения кромок.
