Сварка нержавейки аргоном

Нержавеющий сплав сохраняет свою стойкость к агрессивным средам благодаря тонкой пленке оксида хрома, которая покрывает поверхность металла. Когда сталь нагревают в диапазоне от +450℃ до +850℃, хром начинает активно соединяться с углеродом и образует твердые карбиды. Эти соединения концентрируются вдоль границ зерен металла и лишают прилегающие участки надежной защиты от воздействия влаги. В результате в зоне термического влияния возникает межкристаллитная коррозия, которая может привести к полному разрушению конструкции под нагрузкой.

Чтобы исключить процесс, время пребывания материала в опасном температурном интервале сокращают до минимума. Сварку ведут на максимальной скорости с использованием минимально возможного тока, чтобы тепло не успевало уходить вглубь заготовки. Для дополнительной страховки выбирают специальные марки стали с добавлением титана или ниобия, потому что эти элементы связывают углерод быстрее хрома.

Эффективным методом борьбы с перегревом считается применение массивных медных подкладок, которые быстро отводят лишний жар от места стыка. Когда шов остывает очень быстро, карбиды не успевают выделиться в осадок и сталь сохраняет свою однородную структуру. Также часто используют водяное охлаждение или обдув зоны шва сжатым аргоном сразу после гашения дуги.

Химический состав присадочного материала должен максимально соответствовать параметрам основного металла заготовки или превосходить их по содержанию легирующих элементов.

Для соединения самой распространенной пищевой стали, марки AISI 304, используют проволоку ER308L, которая содержит достаточное количество никеля и хрома. Буква «L» в маркировке указывает на низкое содержание углерода, что существенно снижает риск появления трещин в процессе остывания шва. Когда работают с кислотостойкой сталью AISI 316, выбирают прутки ER316L с добавлением молибдена для сохранения устойчивости к солям и кислотам.

Если использовать пруток от обычной черной стали, место стыка мгновенно покроется ржавчиной и соединение потеряет прочность. При подборе присадки учитывают условия эксплуатации будущего изделия, так как разные добавки по-разному реагируют на высокие температуры или давление. Для сварки жаропрочных сплавов применяют проволоку с высоким содержанием никеля, которая сохраняет пластичность при сильном нагреве. Диаметр прутка выбирают исходя из толщины листов, чтобы объем наплавленного металла позволял полностью заполнить разделку кромок за один проход.

При работе с нержавеющим трубным прокатом обязательное условие - создание газовой защиты для обратной стороны шва. Когда металл проплавляют на всю глубину, раскаленная капля на внутренней поверхности трубы вступает в контакт с кислородом воздуха. Это приводит к бурному окислению хрома и образованию рыхлой черной массы, которую называют «сахарным» швом или «ежами». Такие наросты полностью лишают стык антикоррозийных свойств и становятся очагами развития бактерий в пищевых трубопроводах.

Чтобы избежать этого брака, внутреннее пространство трубы герметизируют и заполняют чистым аргоном перед началом процесса горения дуги. Газ вытесняет атмосферный воздух и позволяет сформировать идеально ровный и блестящий обратный валик шва. Для экономии дорогого газа используют специальные водорастворимые заглушки или резиновые диски, которые ограничивают зону поддува только местом стыка. После завершения работ бумажные пробки просто смывают водой при первом запуске системы, что значительно упрощает процесс монтажа.

Расход газа для внутреннего поддува настраивают на уровне 5–8 л/мин, чтобы внутри не создавалось избыточное давление. Если напор аргона будет слишком сильным, он начнет выдавливать сварочную ванну наружу и испортит геометрию соединения.

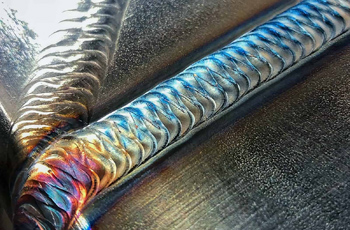

Даже при идеальной газовой защите на поверхности стали в зоне нагрева появляются цвета побежалости, которые указывают на наличие тонкого слоя окислов. Этот слой имеет пористую структуру и не обладает защитными свойствами чистого оксида хрома, поэтому его нужно обязательно удалять.

Для решения задачи используют специальные травильные пасты или гели на основе смеси азотной и плавиковой кислот. Химические реагенты растворяют обедненный хромом слой и обнажают чистый металл, который готов к восстановлению своей природной пассивной пленки. Если оставить цвета побежалости без обработки, коррозия начнется именно в этих местах уже через несколько недель эксплуатации изделия. После нанесения состава выдерживают от 10 до 40 минут, а затем смывают остатки кислоты большим количеством проточной воды.

Процесс травления не только возвращает стали эстетичный вид, но и удаляет микроскопические частицы свободного железа, которые могли попасть на поверхность от инструмента. Когда химическая реакция завершается, на поверхности металла происходит спонтанная пассивация под воздействием кислорода из окружающего воздуха. Для ускорения этого этапа применяют специальные пассивирующие растворы, которые мгновенно создают плотную инертную пленку.

Нержавеющая сталь аустенитного класса обладает очень высоким коэффициентом теплового расширения и низкой теплопроводностью по сравнению с черным металлом. Тепло от сварочной дуги медленно распределяется по объему заготовки и концентрируется в узкой зоне, что вызывает локальное расширение металла. Когда шов начинает остывать, силы усадки действуют на конструкцию очень агрессивно и приводят к выгибанию или скручиванию листов.

Чтобы сохранить заданные размеры и геометрию, детали фиксируют в жестких кондукторах с помощью мощных струбцин. Сварку ведут короткими участками по 100 мм вразброс, чтобы тепловое поле распределялось по поверхности максимально равномерно. Паузы между проходами позволяют температуре металла снизиться до +150℃, что существенно снижает риск появления поводков.

Если изделие имеет большую длину, применяют метод обратноступенчатой сварки, когда каждый новый отрезок варят в направлении к уже застывшему металлу. Для компенсации будущей усадки заготовки часто устанавливают с небольшим обратным выгибом, который выравнивается в процессе остывания. Когда работы завершают, прижимы снимают только после полного остывания металла до комнатной температуры.

Для повышения производительности при работе с нержавеющей сталью часто используют смеси аргона с добавлением от 2% до 5% водорода. Водород обладает высокой теплопроводностью и создает восстановительную атмосферу, которая эффективно связывает остаточный кислород в зоне дуги. Присутствие этого газа сужает столб дуги и повышает концентрацию энергии в центре сварочной ванны, что увеличивает глубину проплавления.

Скорость перемещения горелки при использовании таких смесей возрастает на 15–20% без потери качества соединения. Поверхность шва получается идеально гладкой и блестящей, а цвета побежалости становятся менее выраженными из-за отсутствия окисления. Такой газ выбирают для автоматизированной сварки тонкостенных труб на больших производственных линиях.

Водород увеличивает текучесть расплава, что позволяет металлу лучше смачивать кромки и формировать ровный валик без подрезов. Но такие смеси нельзя использовать для сварки ферритных и мартенситных марок стали, так как водород вызывает их охрупчивание. При работе с обычными аустенитными сплавами типа AISI 304 или 316 добавка водорода полностью безопасна и дает отличный экономический эффект.

Подготовка краев металла перед сваркой требует особого подхода, так как нержавейка склонна к непроварам при плотной стыковке листов толщиной более 3 мм. Для обеспечения полного проплавления на заготовках выполняют V-образную фаску с углом раскрытия около 60–70 градусов.

Между торцами деталей оставляют технологический зазор величиной от 1 мм до 2 мм в зависимости от диаметра используемого присадочного прутка. Этот промежуток позволяет расплавленному металлу свободно проникать на обратную сторону и формировать качественный корень шва. Если сварить детали встык без зазора, соединение получится поверхностным и может треснуть при возникновении вибрационных нагрузок.

Прихватку деталей проводят через каждые 50 мм, чтобы зазор оставался неизменным на протяжении всего пути горелки. Величина зазора также помогает компенсировать усадку металла, которая у нержавеющих сталей выражена очень сильно. В процессе плавления присадка заполняет свободное пространство и сплавляется с основным металлом в единый монолит на молекулярном уровне.

Для тонких листов до 1.5 мм зазор обычно не делают, так как дуга способна пробить металл насквозь без дополнительной подготовки. При сварке толстых плит более 10 мм используют Х-образную разделку с обеих сторон для снижения объема наплавляемого металла и уменьшения деформаций.

Использование щеток из углеродистой стали для зачистки швов нержавейки приводит к опасному загрязнению поверхности частицами обычного железа. В процессе трения микроскопические фрагменты черного металла внедряются в структуру нержавеющего сплава и нарушают целостность оксидной пленки хрома. Эти частицы становятся центрами электрохимической коррозии, которая быстро распространяется по всему изделию в виде пятен ржавчины. Такое явление называют контактной коррозией, и оно способно испортить дорогую конструкцию даже при идеальном качестве самих швов.

Для подготовки и финишной очистки нержавейки применяют только инструменты с щетиной из нержавеющей проволоки или специальные абразивы без содержания железа. Весь рабочий инструмент, включая молотки для шлака и напильники, должен быть индивидуальным и не соприкасаться с черным металлом. Если одним и тем же диском шлифовать сначала сталь 3, а затем нержавейку, риск появления ржавых разводов составит почти 100%.

В профессиональных цехах зоны обработки разных типов металлов разделяют перегородками для исключения переноса пыли воздушными потоками. Поверхность заготовок перед сваркой часто защищают пленкой или бумагой, которую снимают только непосредственно в месте проведения работ. Если загрязнение все же произошло, деталь подвергают глубокому травлению для полного растворения инородных включений.

Сварные соединения в оборудовании для производства продуктов питания должны иметь идеально гладкую поверхность без пор, раковин и глубоких чешуек. Любая микроскопическая неровность внутри трубопровода становится местом скопления остатков пищи, где начинают активно размножаться опасные бактерии.

Швы на внутренней стороне емкостей шлифуют и полируют до зеркального блеска, чтобы обеспечить легкую промывку системы дезинфицирующими растворами. Корень шва при сварке труб должен иметь плавный переход к основному металлу без образования выступов или острых кромок. Для достижения таких результатов используют только аргонно-дуговую сварку с обязательной защитой обратной стороны инертным газом. Качество поверхности контролируют с помощью видеоэндоскопов, которые позволяют увидеть структуру металла изнутри закрытого контура.

Использование присадочных материалов с низким содержанием углерода предотвращает выгорание хрома и сохраняет химическую инертность шва. Это крайне важно, так как металл не должен вступать в реакцию с молочными кислотами, соками или алкогольной продукцией. После механической обработки швы проходят обязательную стадию пассивации для восстановления защитных свойств оксидного слоя.

Импульсная аргонная сварка позволяет очень точно контролировать количество тепла, которое передается тонкому листу металла в единицу времени. Аппарат постоянно переключается между пиковым током, который плавит сталь, и базовым током, который просто поддерживает горение дуги.

В моменты пауз между импульсами сварочная ванна успевает частично кристаллизоваться, что предотвращает проседание и вытекание жидкого металла. Такая технология незаменима при соединении листов толщиной от 0.5 мм до 1.2 мм, где обычная дуга мгновенно делает сквозной прожог. Импульсы создают характерный равномерный рисунок шва с одинаковой шириной валика по всей длине траектории.

Применение импульсного режима сужает зону термического влияния в 2 раза, что резко снижает риск деформации и коробления изделия. Металл не успевает перегреться до температур, при которых начинают выпадать карбиды хрома, поэтому антикоррозийные свойства сохраняются в полной мере. Импульсная дуга обладает повышенной стабильностью и позволяет варить в вертикальном или потолочном положениях без особых трудностей.

Для сварки нержавеющей стали вольфрамовый стержень затачивают на специальном станке под углом от 15 до 30 градусов к продольной оси. Острый кончик обеспечивает высокую концентрацию энергии в центре дуги, что позволяет получить глубокое и узкое проплавление металла. Если заточка будет тупой или округлой, дуга станет широкой и блуждающей, а шов получится поверхностным и неэстетичным.

Направление рисок от абразивного диска должно идти строго вдоль электрода, чтобы поток электронов не рассеивался в стороны. Любое отклонение от правильной геометрии заточки приводит к нестабильному горению и повышенному разбрызгиванию присадочного материала. При работе на малых токах острота заточки становится единственным способом удержать дугу точно по линии стыка двух заготовок.

В процессе сварки нужно внимательно следить за состоянием кончика и не допускать его касания сварочной ванны или присадочного прутка. Если вольфрам соприкоснется с расплавленной сталью, на нем образуется нарост, который мгновенно меняет характеристики дуги и загрязняет шов. В этом случае работу прекращают, а электрод затачивают заново до получения идеального конуса.

Соединение разнородных металлов, таких как нержавейка AISI 304 и углеродистая сталь Ст3, технически возможно, но требует использования специального присадочного прутка. Для этой задачи применяют проволоку марки ER309L, которая содержит повышенное количество хрома и никеля для компенсации их дефицита в черной стали. Если использовать обычный пруток 308 марки, в зоне сплавления образуются хрупкие закалочные структуры, которые приведут к появлению трещин сразу после остывания.

Переходный слой металла должен обладать достаточной вязкостью, чтобы выдержать напряжения, возникающие из-за разницы коэффициентов теплового расширения двух материалов. Сварку ведут с минимальным перемешиванием металлов, направляя дугу преимущественно на нержавеющую часть заготовки. Такие соединения часто применяют в строительстве для экономии дорогого проката, когда из нержавейки делают только рабочую часть узла, а основание — из черного металла.

Место стыка после завершения работ требует обязательной антикоррозийной защиты со стороны углеродистой стали, иначе ржавчина быстро перейдет на нержавеющий участок. Край нержавейки перед сваркой зачищают на расстоянии 20 мм от кромки для удаления любых загрязнений, которые могут попасть в ванну. Глубина проплавления черной стали должна быть минимальной, чтобы исключить насыщение шва лишним углеродом.

Газовая линза - специальное сопло с многослойной металлической сеткой внутри, которая выравнивает поток аргона и делает его ламинарным. В обычном сопле газ выходит с завихрениями, которые могут засасывать атмосферный воздух в зону защиты дуги. Линза создает плотный и широкий столб инертного газа, который надежно укрывает сварочную ванну даже при значительном вылете вольфрамового электрода. Это позволяет сварщику выдвигать стержень на расстояние до 15 мм или 20 мм для сварки в глубоких узких щелях и внутренних углах конструкций.

Качество газовой защиты при использовании линзы возрастает в несколько раз, что положительно сказывается на цвете и структуре металла шва. Поверхность стали остается чистой и блестящей без темных пятен окисления по краям наплавленного валика. Использование линз также снижает расход аргона на 20%, так как направленный поток работает более эффективно и не рассеивается в стороны.

Сетчатый фильтр внутри устройства задерживает мелкие частицы пыли и брызги металла, защищая газовые каналы горелки от загрязнения. Этот аксессуар незаменим при работе с титаном и высоколегированными сталями, которые крайне чувствительны к чистоте защитной среды.
