Сварка лестницы из металла

Выбор конкретного типа проката определяет общую жесткость и долговечность всей подъемной системы. Швеллер обладает высокой сопротивляемостью изгибающим нагрузкам, поэтому его часто выбирают для возведения массивных лестниц в промышленных зонах или многоэтажных зданиях. П-образный профиль позволяет удобно стыковать ступени внутри или снаружи полок, что значительно упрощает процесс монтажа при неровностях стен.

Профильная труба имеет замкнутое сечение и лучше сопротивляется кручению, поэтому подходит для создания лестниц с одним центральным несущим элементом. Трубу легче обрабатывать перед покраской, так как она не имеет острых внутренних углов, где часто скапливается избыточная влага и развивается коррозия.

При сварке косоура из швеллера учитывают его склонность к боковому уводу из-за несимметричности сечения. Специалисты фиксируют детали в жестких зажимах перед наложением швов, чтобы сохранить идеальную параллельность двух балок.

Профильная труба выглядит эстетичнее в современных интерьерах, так как ее геометрия позволяет создавать визуально легкие и воздушные конструкции. Стоимость трубы обычно выше, чем цена горячекатаного швеллера, но затраты на финишную отделку трубы оказываются значительно ниже.

Высокая температура дуги вызывает локальное расширение стали, что после остывания неизбежно ведет к усадке и короблению длинных деталей. Чтобы сохранить точную геометрию марша, сборку ведут на массивном стапеле или ровном бетонном полу с использованием временных фиксаторов.

Сначала все элементы соединяют короткими прихватками по углам, а проверку размеров проводят по диагоналям прямоугольных сегментов. Если диагонали имеют разницу более 2 мм, положение деталей корректируют легкими ударами молотка до наложения основных швов. Данный подход предотвращает увод косоуров в сторону и обеспечивает легкую установку ступеней без подрезки.

Основные швы накладывают в шахматном порядке, чередуя разные стороны балки для равномерного распределения тепловой энергии. Когда один узел нагревают слишком долго, металл стягивает всю конструкцию, что приводит к появлению волнообразных искривлений профиля. Применение прерывистых швов позволяет заготовкам остывать постепенно, поэтому внутренние напряжения распределяются более эффективно. После завершения сварки каркас оставляют в зафиксированном состоянии до полного снижения температуры до уровня окружающей среды.

Конструкция с одной несущей балкой требует применения профильной трубы с толщиной стенки не менее 6-8 мм для обеспечения жесткости на кручение. Вся нагрузка от веса людей и ступеней концентрируется на центральной оси, поэтому качество сварных узлов имеет решающее значение.

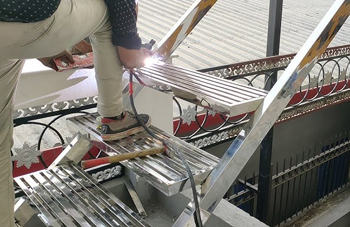

Под каждую ступень приваривают опорную площадку - «кобылку», которую изготавливают из толстостенного листа или отрезков трубы. Сварку этих элементов проводят сплошным швом по всему периметру контакта, чтобы исключить вибрации и скрипы при ходьбе. Монокосоур выглядит очень стильно и современно, так как занимает минимум пространства и не перекрывает световые потоки в помещении.

В процессе работы контролируют соосность всех опорных площадок с помощью лазерного нивелира, потому что малейший перекос будет заметен после установки деревянной или каменной обшивки. Для защиты от раскачивания конструкцию жестко крепят к полу и межэтажному перекрытию мощными анкерами через приварные стальные пятки. Если марш имеет большую длину, то в середине устанавливают дополнительную опорную колонну или крепят каркас к капитальной стене. Зачистка и шлифовка швов на монокосоуре обязательна, так как балка остается открытой для обзора со всех сторон.

Консольные ступени фиксируют только с одной стороны к мощной несущей балке, которую закладывают в штробу стены до начала отделочных работ. Этот каркас воспринимает колоссальные рычажные нагрузки, поэтому для его сборки выбирают швеллеры или двутавры большого размера.

К основной балке приваривают индивидуальные кронштейны для каждой ступени, используя метод многослойной сварки с глубоким проплавлением металла. Каждый шов проверяют на отсутствие скрытых пор и трещин, так как доступ к узлу после штукатурки стен будет полностью закрыт. Специалисты закладывают двойной запас прочности для таких систем, чтобы исключить пружинящий эффект при движении по краям ступеней.

Сварку ведут в строгой последовательности снизу вверх, постоянно контролируя горизонтальный уровень каждого выпуска. Чтобы ступени не провисали со временем, кронштейны иногда приваривают с небольшим обратным уклоном в 1-2 градуса. После застывания бетона и остывания металла вся система становится жестким монолитом, который способен выдерживать вес до 500 кг на крайнюю точку ступени. Места примыкания металла к кирпичу или блокам изолируют демпфирующими материалами для предотвращения передачи вибраций на стену.

Эффект барабана и лишние вибрации появляются из-за недостаточной жесткости листовых ступеней или наличия пустых полостей внутри каркаса. Когда человек ступает на лестницу, тонкий металл резонирует и усиливает звуковые волны, что создает дискомфорт в жилом доме.

Для борьбы с этим явлением к нижней стороне ступеней приваривают дополнительные ребра жесткости из уголка или полосы в шахматном порядке. Эти элементы меняют частоту собственных колебаний металла и делают поверхность более глухой и жесткой. Также важно исключить любые люфты в местах соединения марша с закладными деталями фундамента и перекрытий.

В процессе сборки все стыки труб и профилей проваривают герметичным швом, чтобы предотвратить возникновение звуковых резонансов внутри замкнутых контуров. Если конструкция позволяет, внутренние полости косоуров заполняют монтажной пеной или сухим песком перед окончательной заваркой торцов. Сварка всех деталей в единый жесткий узел значительно снижает общий уровень шума по сравнению с болтовыми соединениями. При монтаже каркаса используют резиновые или паронитовые прокладки в местах контакта металла с бетонными или деревянными основаниями.

Центральный столб выступает главным несущим стержнем, поэтому для него выбирают толстостенную круглую трубу диаметром от 100 до 150 мм. Ступени приваривают к трубе по спирали с точным соблюдением высоты шага и угла поворота каждого элемента. Сначала на столбе проводят разметку, после чего фиксируют временные направляющие для поддержки заготовок во время сварки.

Каждый шов должен обеспечивать герметичное соединение по всей окружности стыка ступени с опорой для предотвращения концентрации напряжений. Использование полуавтомата позволяет получить аккуратный валик, который не требует долгой шлифовки в труднодоступных местах.

Нижнюю часть трубы приваривают к массивному стальному фланцу толщиной 10-12 мм, который крепят к бетонному основанию пола. Верхний конец столба также жестко фиксируют к перекрытию для исключения осевого смещения конструкции под нагрузкой. Если ступени изготавливают из листовой стали, их края обязательно отбортовывают или усиливают приварным прутком по всему контуру. Это предотвращает деформацию тонкого металла и повышает безопасность передвижения.

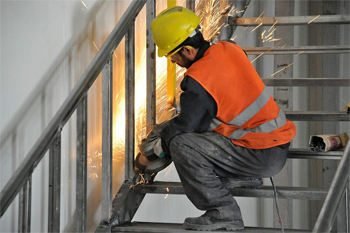

Зона термического влияния при сварке наиболее подвержена окислению, так как высокая температура меняет структуру металла и разрушает заводскую окалину. Для защиты уличных конструкций все швы зачищают до блеска и немедленно покрывают грунтами с высоким содержанием цинка.

Использование состава для холодного цинкования создает электрохимический барьер, который предотвращает развитие ржавчины под слоем краски. После грунтования наносят 2 или 3 слоя атмосферостойкой эмали на полиуретановой или эпоксидной основе. Особое внимание уделяют заварке всех открытых торцов труб, чтобы исключить попадание влаги внутрь профиля и его разрыв при замерзании воды зимой.

В процессе проектирования предусматривают небольшие уклоны ступеней наружу для естественного стока дождевой воды и талого снега. Сварные швы не должны образовывать «карманы» и углубления, где может застаиваться влага или скапливаться грязь. Если лестница имеет большую площадь, предпочтение отдают решетчатым ступеням из просечно-вытяжного листа или сварного настила. Такие материалы пропускают воду и мусор сквозь себя, что значительно упрощает эксплуатацию объекта в зимний период.

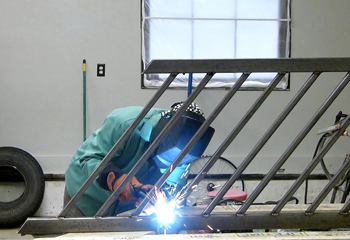

Работа с нержавеющей сталью требует особой аккуратности, так как швы на перилах и поручнях всегда находятся на виду и контактируют с руками людей. Аргонодуговая сварка неплавящимся электродом позволяет получать тонкие и ровные соединения с минимальным количеством брызг и наплывов. Газовая защита аргоном исключает выгорание хрома из сплава, поэтому места стыков сохраняют антикоррозийные свойства в полной мере.

После сварки швы имеют золотистый или серебристый цвет, что значительно облегчает их последующую полировку или сатинирование. Перила из нержавейки выглядят как цельная монолитная конструкция без видимых границ между трубами разного диаметра.

Данная технология обеспечивает высокую прочность соединений при работе с тонкостенными трубами толщиной 1-2 мм. Мастер точно дозирует тепловложение, поэтому тонкий металл не деформируется и не прогорает насквозь в процессе формирования валика. Все повороты и углы поручней стыкуют методом «под ус» с последующей тщательной проваркой по всему контуру. После завершения сварочных работ поверхность обрабатывают абразивами разной зернистости до достижения зеркального блеска или матовой фактуры.

Способ фиксации каркаса лестницы зависит от материала основания и должен обеспечивать передачу всех нагрузок на несущие конструкции здания. При монтаже на бетонное перекрытие используют стальные закладные пластины, которые приваривают к арматуре пола в процессе заливки. Если лестницу устанавливают в готовом доме, применяют мощные распорные или химические анкеры для фиксации опорных пяток косоуров.

Сварка пятки к каркасу лестницы выполняется усиленным швом с использованием ребер жесткости для предотвращения излома металла. Надежное крепление исключает смещение марша при динамических нагрузках и предотвращает появление трещин в отделке стен.

Для крепления к деревянным балкам используют переходные стальные кронштейны, которые фиксируют на болтах через всю толщину дерева. Сварка в непосредственной близости от древесины запрещена, поэтому все металлические узлы собирают в цеху и привозят на объект в готовом виде. Между металлом и деревом обязательно прокладывают слой паронита или специальной резины для гашения звуков и предотвращения скрипов. Особое внимание уделяют нижнему опорному узлу, который должен опираться на фундамент или усиленную балку пола.

Сборка поворотных площадок требует точной подрезки профильных труб или швеллеров на торцовочной пиле согласно проектным чертежам. Для соединения балок под углом 90 или 180 градусов используют метод сварки встык с обязательной разделкой кромок для глубокого провара металла.

Если площадка имеет сложную многоугольную форму, элементы предварительно выкладывают на ровном столе и фиксируют струбцинами. Сначала выполняют прихватки по наружным и внутренним углам, после чего проверяют горизонтальный уровень всей плоскости. Качественная стыковка исключает появление «пропеллера» и обеспечивает идеальную базу для укладки напольного покрытия.

Узлы поворота косоуров часто усиливают внутренними или наружными накладками из стальной полосы для компенсации напряжений в месте изгиба. Сварку ведут короткими участками, чередуя углы конструкции для минимизации термических поводков. Все швы после остывания зачищают шлифовальным диском до получения ровной плоскости без выступов и раковин. Если площадка опирается на стены, в них вваривают дополнительные закладные детали или устанавливают опорные колонны.

Кондуктор представляет собой специальную жесткую раму с упорами и зажимами, которая позволяет собирать идентичные детали с высокой точностью. При изготовлении лестницы важно, чтобы все ступени имели абсолютно одинаковые размеры и углы наклона для безопасности. Если варить каждую ступень отдельно без шаблона, из-за термических деформаций возникнет разброс параметров в несколько миллиметров.

Использование кондуктора исключает человеческий фактор и значительно ускоряет процесс производства за счет отсутствия необходимости постоянных замеров рулеткой. Детали просто вкладывают в форму, прижимают рычагами и прихватывают сваркой в заданных точках.

Применение оснастки позволяет выполнять сварку в наиболее удобном нижнем положении, что повышает качество швов и снижает утомляемость персонала. После наложения прихваток деталь извлекают из кондуктора для окончательной проварки, а в форму закладывают новые заготовки. Такой метод организации труда обеспечивает взаимозаменяемость элементов и упрощает процесс последующей обшивки каркаса деревом или камнем. Ступени получаются ровными, без перекосов и искривлений, что критично для комфортного подъема и спуска.

Восстановление несущей способности изношенного каркаса начинают с детального обследования всех узлов на наличие коррозии и усталостных трещин. Поврежденные участки косоуров и опор зачищают до чистого металла, после чего трещины разделывают и проваривают усиленным швом.

Если сечение профиля сильно истончилось из-за ржавчины, то на эти места наваривают дублирующие накладки из стальной полосы или уголка. Дополнительные ребра жесткости позволяют распределить нагрузку на неповрежденные зоны и предотвратить дальнейшее разрушение конструкции. Сварку ведут с особой осторожностью, чтобы не перегреть старый металл, который может иметь измененную структуру.

Для устранения прогибов марша под лестницу устанавливают дополнительные опорные стойки из трубы или швеллера, которые приваривают к существующему каркасу. Если лестница начала вибрировать, то между косоурами вваривают поперечные связи и диагональные раскосы для повышения жесткости на кручение. Старые ступени из листа можно усилить наплавкой металла по краям или приваркой армирующей сетки перед заливкой нового слоя бетона. Все ремонтные работы проводят с обязательным контролем горизонтальности и вертикальности элементов для исключения перекосов.
