Сварка емкостей из нержавеющей стали

Расчет толщины листового металла проводят на этапе проектирования с учетом рабочего давления, температуры и химического состава жидкости. Если емкость имеет объем более 500 л и предназначена для воды, выбирают листы толщиной не менее 2 мм или 3 мм. Когда бак планируют использовать под высоким давлением в химической отрасли, толщина стенок может достигать 6 мм или 10 мм.

Специалисты учитывают запас прочности на коррозию и механические нагрузки при транспортировке или монтаже изделия. Правильный выбор материала предотвращает раздувание стенок и деформацию всей конструкции под весом содержимого. Применение слишком тонкого металла приведет к появлению трещин в зоне швов из-за постоянных вибраций и перепадов внутреннего давления.

Для цилиндрических вертикальных резервуаров толщину нижнего пояса делают больше, так как в этой зоне нагрузка от столба жидкости максимальна. Плоское дно всегда требует дополнительного усиления ребрами жесткости из нержавеющего уголка или швеллера. Если бак имеет квадратную или прямоугольную форму, на его стенки наваривают внешние пояса прочности. Это исключает выгибание плоских поверхностей и сохраняет заданную геометрию сосуда.

Отбортовка - загиб края листа под углом 90 градусов для создания дополнительного ребра жесткости в месте будущего стыка. Такую операцию проводят на деталях толщиной до 1.5 мм, чтобы обеспечить стабильность геометрии при наложении сварочного шва. Если кромки плотно прилегают друг к другу, сварка протекает без провалов и прожогов тонкого металла.

Метод позволяет получить аккуратный и герметичный замок, который обладает высокой прочностью на разрыв и кручение. После расплавления загнутых краев образуется ровный валик, который не требует большого количества присадочного материала. Отбортовка также упрощает процесс сборки крупногабаритных цилиндров из отдельных сегментов.

Применение технологии значительно снижает риск деформации тонкого листа под воздействием высокой температуры дуги. Внутренняя поверхность шва получается более гладкой, потому что металл распределяется равномерно по всей линии контакта. Если просто варить листы встык без подготовки, под действием термических напряжений края могут разойтись или наложиться друг на друга.

Сборку начинают с точной подгонки диаметра обечайки и донышка, при этом зазор между деталями не должен превышать 1 мм. Дно фиксируют короткими прихватками по всему периметру через каждые 50 или 100 мм для исключения смещения во время основного прохода. Если бак имеет большой диаметр, используют специальные стяжные хомуты или внутренние оправки для сохранения формы круга.

Сварку ведут участками в шахматном порядке, чтобы тепловое расширение металла не вызвало перекос всей конструкции. Когда работают с нержавейкой, ток на аппарате снижают на 20% по сравнению со сваркой черной стали аналогичной толщины. Такой режим предотвращает перегрев сплава и сохраняет его антикоррозийные свойства в зоне шва.

После наложения внешнего шва проводят обязательную проварку стыка с внутренней стороны емкости для обеспечения максимальной надежности. Двусторонняя сварка исключает появление застойных зон и щелей, где может начаться скрытая коррозия под действием агрессивной среды. Если донышко имеет выпуклую торосферическую форму, прочность сосуда возрастает в два раза по сравнению с плоским вариантом.

Нержавеющая сталь содержит хром, который при медленном остывании в диапазоне температур от +450℃ до +850℃ вступает в реакцию с углеродом. В результате по границам зерен металла выпадают карбиды хрома, и прилегающие участки теряют свою стойкость к коррозии.

Чтобы предотвратить этот процесс, зону сварки охлаждают максимально быстро с помощью сжатого воздуха или влажной ткани. Когда температура падает мгновенно, хром остается в растворе и продолжает выполнять свою защитную функцию по всей площади заготовки. Такой подход особенно важен при сборке баков из стали AISI 304, которая наиболее чувствительна к межкристаллитной коррозии. После остывания поверхность шва должна сохранять светлый серебристый или золотистый оттенок без темных подпалин.

Применение медных подкладок под швом также эффективно отводит лишний жар и ускоряет кристаллизацию сварочной ванны. Если тепло уходит в массивную подложку, общая зона нагрева конструкции сужается в несколько раз. Это позволяет избежать не только потери химических свойств, но и сильной деформации тонких стенок резервуара. Сварку ведут на высоких скоростях короткими отрезками, чтобы металл успевал остывать до комнатной температуры перед следующим проходом.

Химическая обработка внутренних поверхностей удаляет свободные частицы железа и восстанавливает защитную оксидную пленку на месте сварочного валика. Для этой цели используют специальные травильные пасты на основе смеси азотной и плавиковой кислот. Состав наносят кистью на шов и прилегающую зону, выдерживают около 30 минут, а затем смывают большим количеством дистиллированной воды.

Пассивация превращает матовую поверхность шва в инертную преграду, которая не вступает в реакцию с молоком, вином или соками. После такой очистки емкость полностью соответствует строгим санитарным нормам и правилам гигиены пищевых производств. Если пренебречь этим этапом, то продукты могут приобрести неприятный металлический привкус.

Для баков большого объема применяют метод циркуляционной промывки, когда пассивирующий раствор прокачивают через всю систему с помощью насоса. Такая технология обеспечивает равномерную очистку всех труднодоступных углов и штуцеров внутри закрытого сосуда. Качество пассивации проверяют специальными химическими тестами или измеряют потенциал поверхности портативными приборами. Чистый шов после обработки должен иметь равномерный серый цвет без следов цветов побежалости или темных пятен.

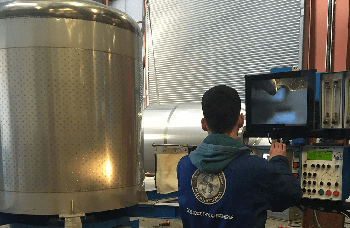

Для обнаружения мельчайших утечек в пустом резервуаре используют метод пневматических испытаний с применением мыльного раствора или гелиевого течеискателя. Внутрь емкости закачивают сжатый воздух под небольшим избыточным давлением около 0.05 МПа. Все сварные швы снаружи обильно смачивают смесью воды и моющего средства, которая при наличии течи начинает активно пузыриться.

Этот способ позволяет найти дефекты размером в несколько микрон, которые невозможно заметить при обычном визуальном осмотре. Воздух проникает сквозь поры быстрее воды, поэтому такая проверка считается более надежной и технологичной для крупных объектов. Если обнаруживают свищ, это место маркируют и подвергают повторной переварке после полного сброса давления.

Более точный контроль проводят с помощью гелия, который подают внутрь бака, а снаружи сканируют швы чувствительным датчиком-щупом. Молекулы гелия обладают колоссальной проникающей способностью и проходят через самые плотные микротрещины в металле. Прибор фиксирует концентрацию газа в атмосфере и подает звуковой сигнал при обнаружении даже ничтожной утечки. Этот метод обязателен для сосудов, которые работают с опасными газами или под очень высоким вакуумом.

Подача защитного газа во внутреннее пространство емкости исключает контакт раскаленного корня шва с атмосферным кислородом и азотом. Если не обеспечить защиту, то на обратной стороне заготовки образуется рыхлый черный слой окалины с высоким содержанием окислов. Этот дефект называют сахарным швом, потому что он имеет пористую структуру и легко крошится при механическом воздействии.

Окалина полностью разрушает коррозионную стойкость нержавейки и становится местом скопления грязи и бактерий. Чтобы избежать порчи металла, внутреннюю полость бака заполняют аргоном и поддерживают его небольшое избыточное давление до полного остывания зоны стыка. Газ создает инертную подушку, которая обеспечивает формирование идеально гладкого и чистого обратного валика.

Для экономии дорогого аргона используют специальные заглушки или локальные приспособления, которые ограничивают объем продувки только местом сварки. Время предварительной продувки рассчитывают исходя из объема бака, чтобы полностью вытеснить весь воздух перед зажиганием дуги. Чистоту газовой среды контролируют по цвету пробного шва на концевой пластине, который должен оставаться серебристым.

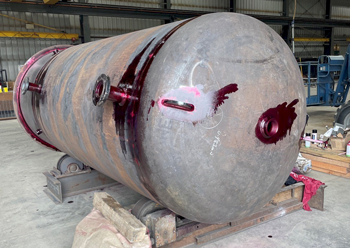

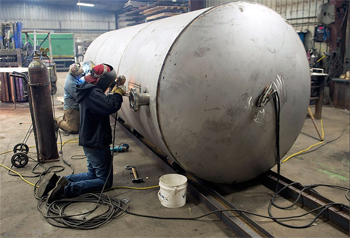

Установка дополнительных элементов требует усиления места врезки специальными накладными кольцами из нержавеющей стали аналогичной марки. Если приварить массивный фланец люка напрямую к листу стенки, в месте стыка возникнут огромные напряжения, которые приведут к деформации металла. Накладное кольцо распределяет нагрузку на большую площадь и предотвращает появление трещин вокруг отверстия.

Сварку ведут короткими швами, чередуя стороны для равномерного прогрева зоны врезки. Штуцеры малого диаметра фиксируют аргоновой сваркой, так как она дает наиболее аккуратный и герметичный стык без лишних наплывов. Каждый фланец должен располагаться строго перпендикулярно плоскости стенки для обеспечения правильного монтажа запорной арматуры.

Перед началом работ в стенке бака вырезают отверстие с допуском в 1-2 мм для плотной посадки патрубка. Края зачищают шлифовальным кругом для удаления заусенцев и следов термической резки. Чтобы избежать коробления, фланец сначала фиксируют на четыре прихватки, а затем проваривают сплошным швом с обязательным поддувом газа изнутри.

Для особо ответственных люков используют технологию вварки встык, когда края отверстия отбортовывают на специальном прессе. Это позволяет получить плавный переход от стенки к штуцеру, что облегчает последующую санитарную обработку бака.

Правильная схема расстановки временных точек крепления определяет отсутствие перекосов и сохранение цилиндрической формы резервуара при сварке. Первые прихватки ставят в четырех диаметрально противоположных точках обечайки, чтобы зафиксировать листы в проектном положении. Затем промежутки делят пополам и добавляют новые точки, постепенно уменьшая расстояние между ними до 100 или 150 мм.

Такая последовательность позволяет компенсировать усадку металла и предотвращает нахлест кромок друг на друга. Если ставить прихватки подряд по кругу, в конце пути зазор между листами может увеличиться или полностью исчезнуть. Инженеры разрабатывают индивидуальную карту сборки для каждой сложной конструкции с учетом толщины проката и диаметра изделия.

Размер каждой прихватки должен быть минимальным, но достаточным для надежного удержания массивных деталей. Перед наложением основного шва каждую точку проверяют на отсутствие трещин и зачищают щеткой для удаления шлака. Сварка должна полностью переплавлять прихватки, чтобы структура металла в готовом соединении оставалась однородной. Если при сборке используют внешние стяжные устройства, их снимают только после того, как основной шов набран на 50-70% длины.

Марка AISI 304 считается универсальной пищевой сталью и подходит для хранения воды, молока и спиртосодержащих жидкостей в обычных условиях. Она обладает отличной свариваемостью и достаточной прочностью, но может подвергаться питтинговой коррозии при контакте с хлорированной водой или морской солью.

Сталь AISI 316L содержит в своем составе молибден, который значительно повышает ее устойчивость к агрессивным кислотам и солевым растворам. Литера L указывает на сверхнизкое содержание углерода, что делает этот сплав идеальным для сварки без риска выпадения карбидов хрома. Резервуары из такой стали выбирают для фармацевтической промышленности и производства минеральных удобрений.

При сварке обоих типов сталей используют одинаковые технологии аргоновой защиты, но присадочный материал должен строго соответствовать марке основного металла. Если сварить бак из 316L проволокой марки 308, швы станут уязвимым местом и начнут разрушаться гораздо раньше стенок. Листы марки 304 легче поддаются глубокой вытяжке и штамповке, что удобно при изготовлении полусферических днищ. Сталь 316L требует более мощного оборудования для гибки из-за повышенной жесткости материала.

Прямое соединение нержавеющей стали с обычным черным металлом методом сварки допустимо, но требует применения специальных переходных электродов с высоким содержанием никеля. Для таких задач выбирают присадку марки ER309L, которая компенсирует перемешивание разных сплавов и предотвращает появление трещин в шве.

В месте контакта двух разнородных металлов неизбежно возникает гальваническая коррозия, которая быстро разрушает черную сталь в условиях влажности. Чтобы избежать этой проблемы, между нержавеющим баком и стальной рамой часто устанавливают прокладки из паронита, резины или пластика. Болтовое соединение через такие изоляторы считается более надежным и долговечным решением для тяжелых условий эксплуатации.

Если сварка опор к телу бака необходима, то к стенке резервуара сначала приваривают дублирующие накладки из нержавейки, а уже к ним крепят стальные ноги. Это позволяет сохранить целостность основной емкости и предотвращает прямой контакт черного металла с тонкой стенкой сосуда. Места сварки после завершения работ тщательно окрашивают несколькими слоями антикоррозийного грунта для защиты углеродистой стали.

Сборку крупных емкостей, высотой более 5 м, проводят последовательным наращиванием поясов на монтажной площадке. Вертикальные стыки варят с использованием автоматических кареток, которые перемещаются вдоль шва по специальным направляющим шинам. Автомат обеспечивает постоянную скорость движения и стабильную длину дуги, что гарантирует однородность шва по всей высоте сосуда.

При работе на открытом воздухе зону сварки защищают переносными кабинами для предотвращения сдувания аргонового облака ветром. Использование автоматики значительно сокращает количество дефектов и повышает общую производительность монтажных работ в несколько раз. Сварку ведут снизу вверх короткими импульсами для правильного формирования сварочной ванны.

На каждом поясе цистерны вертикальные швы располагают со смещением относительно друг друга (вразбежку) для исключения концентрации напряжений в одной точке. Толщина листов в нижних ярусах может достигать 8 мм, что требует многопроходной технологии заполнения разделки кромок. Каждый слой очищают от шлака и визуально проверяют на наличие пор перед наложением следующего прохода. После завершения монтажа все вертикальные соединения проходят обязательный рентгенографический контроль на 100% длины шва.
