Сварка алюминия

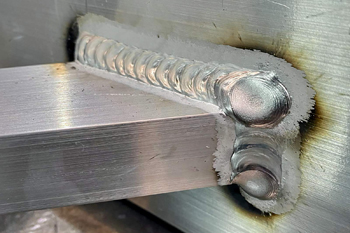

Метод MIG предполагает использование плавящейся проволоки, которую подают в зону дуги в автоматическом режиме. Этот способ выбирают для выполнения длинных швов на массивных конструкциях, потому что он обеспечивает高ую производительность и скорость наплавки металла. Процесс протекает на постоянном токе обратной полярности, где дуга горит между кончиком проволоки и заготовкой.

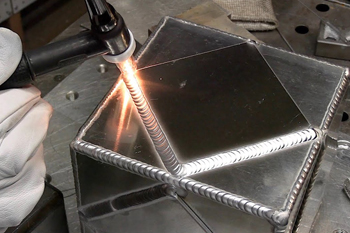

TIG сварка работает на основе неплавящегося вольфрамового электрода, поэтому она дает абсолютный контроль над глубиной провара и формой валика. Этот вариант идеален для тонкостенных деталей и сложных узлов, где важна ювелирная точность и безупречная эстетика соединения.

При MIG методе металл переходит в ванну крупными или мелкими каплями, а при TIG подходе присадочный пруток вводят в расплав отдельно. Аргонодуговая сварка требует использования переменного тока для эффективного разрушения тугоплавкой оксидной пленки на поверхности алюминия. Полуавтоматический способ MIG более прост в освоении, но он чаще провоцирует разбрызгивание и требует сложной настройки подающего механизма. TIG процесс протекает медленнее, но гарантирует отсутствие внутренних пор и высокую плотность шва.

Выбор технологии зависит от толщины проката, объема серийного выпуска и требований к герметичности готового изделия.

Алюминий обладает очень малой жесткостью и высокой пластичностью, поэтому присадочная нить легко деформируется при малейшем сопротивлении внутри канала. Обычные стальные спирали создают слишком большое трение, которое приводит к замятию и образованию петель перед подающими роликами.

Для решения проблемы внутрь рукава устанавливают тефлоновый или графитовый канал с низким коэффициентом трения. Такие вставки обеспечивают плавное скольжение мягкого металла и предотвращают его загрязнение частицами стали. Также важно использовать наконечники с увеличенным внутренним отверстием, потому что алюминий сильно расширяется при нагреве от дуги.

Длина сварочной горелки для работы с алюминием не должна превышать 3 м, так как на длинных участках риск заклинивания возрастает в несколько раз. Если требуется большая дистанция, применяют системы Push-Pull с дополнительным мотором непосредственно в рукоятке горелки. Второе тянущее устройство синхронизирует скорость и снимает нагрузку с основного подающего механизма в аппарате. Важно следить за чистотой роликов и отсутствием пыли на самой катушке проволоки.

Темный налет вдоль шва возникает из-за испарения магния и других легирующих элементов при воздействии высокой температуры. Копоть не влияет на внутреннюю прочность соединения, но портит внешний вид и указывает на проблемы с газовой защитой.

Чтобы шов оставался светлым и чистым, увеличивают расход аргона и используют газовые линзы для формирования ламинарного потока. Линза выравнивает струю газа и исключает завихрения, которые затягивают атмосферный воздух в зону плавления. Также причиной почернения часто становится грязная поверхность заготовок или наличие влаги в шлангах подачи.

Перед началом процесса металл обязательно обезжиривают и очищают от оксидной пленки механическим способом до блеска. Чистота защитного газа должна составлять не менее 99.99%, так как даже ничтожные примеси кислорода вызывают бурное окисление расплава. Скорость сварки также влияет на количество налета: при медленном движении горелки магний выгорает активнее. Если копоть все же появилась, ее удаляют щеткой из нержавеющей стали сразу после остывания детали.

Литые сплавы на основе алюминия и кремния часто имеют пористую структуру с включениями газов и остатков формовочных смесей. При нагреве эти скрытые дефекты начинают выходить наружу, что вызывает кипение сварочной ванны и разлет брызг.

Для восстановления таких деталей применяют специальную присадку с высоким содержанием кремния марки 4047. Перед сваркой заготовку обязательно прогревают горелкой до температуры +200℃ для выжигания масел, которые глубоко впитались в поры металла. Удаление загрязнений проводят до тех пор, пока из стыка не перестанет выходить «черный пот».

Сварку ведут короткими участками, чтобы не допустить обрушения кромок из-за высокой текучести литейных сплавов. Силумин обладает низкой пластичностью, поэтому резкое охлаждение шва может привести к появлению новых трещин вокруг места ремонта. Деталь оставляют остывать в термоизоляционном материале или в печи для плавного распределения внутренних напряжений. Если литье имеет большую толщину, выполняют глубокую разделку кромок со скруглением всех углов.

Стандартные V-образные канавки на роликах подающего механизма предназначены для твердой стальной проволоки и имеют острые края. Когда такую оснастку используют для мягкого алюминия, ролики буквально врезаются в металл и снимают с него мелкую стружку. Эта пыль быстро забивает тефлоновый канал и медный наконечник, что приводит к рывкам при подаче и гашению дуги.

U-образный профиль канавки имеет полукруглую форму и бережно обхватывает проволоку по большой площади без ее деформации. Это позволяет передавать нужное усилие проталкивания без проскальзывания и повреждения поверхности расходного материала. Давление прижимного ролика выставляют на минимум, который достаточен для стабильного движения нити. Избыточный прижим превращает круглую проволоку в овальную, что нарушает электрический контакт в горелке.

Ролики изготавливают из высококачественных сплавов или полимеров для исключения налипания алюминия на рабочие грани. При смене диаметра проволоки обязательно меняют и комплект роликов под соответствующий размер. Правильная конфигурация подающего узла обеспечивает равномерную скорость подачи, которая критична для формирования однородного чешуйчатого шва.

Большая длина проводов и рукава горелки создает повышенное электрическое сопротивление и увеличивает индуктивность сварочного контура. Это негативно сказывается на стабильности дуги и затрудняет работу импульсных режимов, которые крайне важны для сварки алюминия.

При использовании длинных кабелей, более 5 м, напряжение на дуге может проседать, что ведет к непроварам и ухудшению смачивания кромок. Также аргон может нагреваться внутри длинного шланга, что снижает эффективность охлаждения горелки при интенсивной работе. Для получения идеального результата источника тока стараются располагать как можно ближе к месту проведения операций.

В полуавтоматической сварке длина рукава ограничена возможностями проталкивания мягкой проволоки через канал. Если рукав имеет много изгибов, то трение возрастает по экспоненте и вызывает неизбежную остановку подачи. Кабели массы также должны иметь большое сечение и надежные зажимы для минимизации потерь мощности. Плохой контакт заземления провоцирует блуждание дуги и появление пор в начале шва.

Коэффициент линейного теплового расширения алюминиевых сплавов в два раза выше, чем у углеродистых сталей. При нагреве заготовка быстро увеличивается в размерах, а при остывании силы усадки действуют очень агрессивно. Это приводит к сильному короблению листов и уводу геометрии каркасов даже при небольшом тепловложении.

Алюминий также обладает высокой теплопроводностью, поэтому зона нагрева расширяется на большую площадь вокруг шва. Если не использовать жесткую фиксацию, то детали могут сместиться относительно друг друга еще до момента формирования прочного стыка.

Для борьбы с поводками применяют метод частых прихваток с шагом 50 или 70 мм по всей длине соединения. Детали фиксируют в массивных стальных или медных кондукторах, которые выступают в роли тепловых радиаторов. Сварку ведут короткими участками вразброс или применяют обратноступенчатый метод для выравнивания теплового поля. После завершения работ прижимы снимают только после полного остывания металла до +30℃. Если конструкция позволяет, в чертежах предусматривают обратный выгиб заготовок для компенсации будущей усадки.

Использование углекислоты для защиты алюминиевого расплава категорически запрещено, так как этот газ является активным и содержит кислород. При высокой температуре дуги алюминий мгновенно вступает в реакцию с CO2, что приводит к образованию огромного количества хрупких окислов. Сварочная ванна покрывается черной коркой, дуга начинает разлетаться во все стороны, а металл просто не сплавляется с основой. Шов в такой среде получается абсолютно пористым и разрушается при малейшем механическом воздействии.

Для качественной сварки алюминия применяют только инертные газы: чистый аргон или смеси аргона с гелием. Гелий добавляют в смесь для повышения температуры дуги и увеличения глубины проплавления на массивных деталях толщиной более 10 мм. Аргон обеспечивает стабильное горение и мягкий перенос металла, что важно для тонких листов.

Защитная среда должна полностью вытеснять воздух из зоны контакта до момента полной кристаллизации валика. Каждое включение активных газов в защитную смесь ведет к необратимому браку и порче заготовок. Перед работой обязательно проверяют маркировку баллона и целостность редуктора для исключения подсоса воздуха из атмосферы.

Главная опасность при ремонте емкостей для горючего заключается в наличии остаточных паров топлива, которые могут взорваться при зажигании дуги. Перед началом любых работ бак подвергают тщательной пропарке горячим паром или многократной промывке специальными составами. Емкость также часто заполняют водой или инертным газом для полного вытеснения кислорода из внутреннего объема.

Другая трудность - сильное загрязнение металла внутри трещины частицами дизельного топлива или бензина. Жидкость проникает глубоко в структуру алюминия, поэтому дефект требует разделки и механической очистки до чистого металла.

Алюминиевые баки часто изготавливают из тонкого листа, который легко прожечь насквозь при попытке заполнить широкую трещину. Сварку ведут на минимальных токах с использованием импульсного режима для контроля нагрева. После наложения шва бак обязательно проверяют на герметичность под небольшим давлением воздуха с использованием мыльного раствора. Важно следить за отсутствием скрытых пор, так как вибрация грузовика быстро превратит мелкий свищ в новую трещину.

В финальной точке шва при резком обрыве дуги образуется глубокая усадочная раковина, которую называют кратером. Из-за высокого коэффициента расширения алюминия в этом месте почти всегда возникают «звездообразные» трещины, способные разрушить всё соединение.

Чтобы избежать дефекта, современные аппараты оснащают функцией заварки кратера (Crater Fill). Программа плавно снижает силу тока в конце процесса, что позволяет сварочной ванне остывать постепенно. В это время человек должен добавить немного больше присадочного материала для заполнения усадочного объема металла.

Если аппарат не имеет автоматики, используют метод возврата горелки на 10 или 15 мм назад по уже готовому шву. Такой прием позволяет распределить тепло и избежать резкого температурного перепада в одной точке. Дугу гасят медленным отводом в сторону на основной металл или на выводную планку. Кратер - самое слабое место шва, поэтому при монтаже нагруженных рам его качественному заполнению уделяют особое внимание.

Для качественной сварки алюминия используют аргон высшего сорта с содержанием основного вещества не менее 99.99%. Наличие даже 0.01% влаги или кислорода приводит к мгновенному появлению пор в структуре металла. Газ в баллонах должен проходить регулярную проверку на отсутствие конденсата, который накапливается на дне емкости со временем.

При падении давления в баллоне ниже 0.5 МПа использование газа прекращают, чтобы исключить попадание загрязнений в сварочный тракт. Шланги для подачи аргона делают из материалов с низкой газопроницаемостью, таких как специальные полимеры или качественная резина.

В зимний период на редукторы устанавливают подогреватели для предотвращения обмерзания клапанов и обеспечения стабильного расхода. Если газ поступает с перебоями, дуга начинает «хлопать», а поверхность шва покрывается серым налетом. Расход газа настраивают в пределах 10–15 л/мин для стандартных горелок, обеспечивая надежное укрытие ванны. Перед началом смены газовую магистраль обязательно продувают в течение нескольких секунд для удаления застоявшегося воздуха.
