Сварочные работы трубопроводов

Качественная подготовка торцов перед началом работ определяет долговечность всей системы, потому что именно она обеспечивает глубокое сплавление металла по всей толщине. На трубах с толщиной стенки более 3 мм обязательно выполняют разделку кромок в виде латинской буквы V или U.

Процесс механической обработки фаски позволяет создать технологическое пространство для размещения сварочной ванны и правильного формирования корня. Угол скоса обычно составляет от 30℃ до 35℃, что гарантирует удобный доступ дуги к самому основанию стыка. Если пренебречь этим этапом, энергия не сможет проплавить всю толщу металла, и в нижней части трубы останется опасная щель. Непровар в корне шва часто становится причиной аварийных разрывов при резких скачках давления внутри магистрали.

Края деталей очищают от ржавчины, окалины и следов консервационной смазки на ширину не менее 20 мм с каждой стороны. Для зачистки используют стальные щетки или абразивные круги, пока поверхность не приобретет характерный металлический блеск. Наличие влаги или льда на торцах также недопустимо, так как вода мгновенно превращается в пар и вызывает появление множественных пор.

Первый слой металла называют корнем шва, и он считается наиболее ответственным участком при монтаже любых технологических магистралей. Этот слой связывает внутренние кромки труб и формирует обратный валик, который должен иметь плавный переход к основной стенке. Если корень выполнен с дефектами, последующие заполняющие проходы не смогут исправить ситуацию и лишь скроют проблему внутри монолита.

Для его сварки выбирают электроды с основным типом покрытия или применяют аргонодуговой метод для получения идеальной чистоты расплава. Корень воспринимает основное давление транспортируемой среды, поэтому его структура должна быть плотной и полностью свободной от шлаковых включений. Ошибки на старте процесса часто ведут к появлению свищей и утечек в процессе эксплуатации системы.

Внутренний валик шва не должен иметь сосулек или острых выступов, которые создают препятствия для потока жидкости или газа. Турбулентность в зоне неровностей ускоряет эрозию металла и может привести к сквозному износу стенки через несколько лет. В процессе наложения корневого слоя важно поддерживать стабильный зазор между трубами, который обычно составляет от 2 до 4 мм. Постоянный контроль за проплавлением обеспечивают за счет правильного угла наклона горелки и точной настройки силы тока.

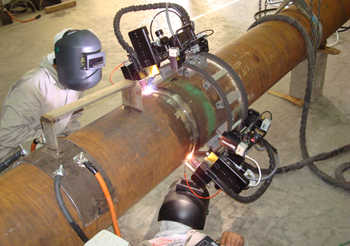

Орбитальная технология предполагает автоматическое перемещение сварочной головки вокруг неподвижно закрепленной трубы по заданной траектории. Этот метод полностью исключает влияние человеческого фактора на качество соединения и обеспечивает абсолютную повторяемость результатов на каждом стыке. Программное обеспечение системы точно контролирует все параметры дуги и скорость подачи проволоки в зависимости от текущего положения горелки в пространстве.

Когда головка проходит нижнюю или потолочную точки, контроллер мгновенно корректирует ток для предотвращения провисания сварочной ванны. Автоматизация процесса позволяет получать швы высочайшего класса, которые соответствуют строгим нормам атомной и аэрокосмической отраслей. Время монтажа сокращается в несколько раз, так как аппарат работает без пауз и остановок для смены позиции.

Машины для орбитальной обработки часто оснащают закрытыми камерами, которые заполняют аргоном для защиты металла от окисления со всех сторон. Это особенно важно при соединении тонкостенных труб из нержавеющей стали и титановых сплавов, где важна стерильность и отсутствие цветов побежалости. Узкий и ровный шов не требует долгой механической обработки после завершения цикла, что снижает общую трудоемкость монтажных работ. Система фиксирует данные о каждом выполненном стыке в цифровом виде для последующего анализа и ведения электронного паспорта объекта.

Монтаж трубопроводов часто требует выполнения соединений в условиях, когда трубы невозможно вращать вокруг их продольной оси. Сварка неповоротных стыков считается одной из самых трудных операций, так как в процессе движения по окружности условия формирования шва постоянно меняются.

Процесс начинают в нижнем положении, плавно переходят в вертикальное и завершают в потолочном секторе трубы. На каждом этапе нужно менять угол наклона электрода и скорость ведения дуги, чтобы расплавленный металл не вытекал из сварочной ванны под действием гравитации. Если ток будет слишком высоким, то в верхней части стыка появятся наплывы, а в нижней возникнут глубокие прожоги стенки.

Для облегчения задачи стык делят на несколько участков и варят их в определенной последовательности от нижней точки к верхней. Такой метод называют сваркой «на подъем», и он позволяет использовать уже застывший металл как опору для новой порции расплава. При работе с трубами большого диаметра одновременно используют два сварочных аппарата, которые двигаются навстречу друг другу для равномерного распределения тепловых напряжений. Любая остановка дуги на неповоротном стыке должна сопровождаться зачисткой «замка», чтобы исключить появление пор в месте перекрытия слоев.

Низкие температуры воздуха негативно влияют на свойства стали и скорость кристаллизации шва, поэтому зимний монтаж требует соблюдения особых технологических регламентов. Основным требованием является обязательный предварительный подогрев зоны стыка на ширину не менее 100 мм в каждую сторону от шва.

Для нагрева используют газовые горелки или индукционные установки, которые поднимают температуру металла до +150-200℃. Если начать сварку на ледяной трубе, то резкий термический удар вызовет появление микроскопических холодных трещин в зоне термического влияния. Предварительный нагрев выравнивает градиент температур и способствует более полному выходу водорода из расплава, что исключает пористость металла.

Для защиты рабочей зоны от ледяного ветра, снега и инея над местом сварки обязательно возводят защитные укрытия или палатки. Электроды и другие расходные материалы хранят в специальных утепленных пеналах и прокаливают непосредственно перед использованием. Когда сварку завершают, стык не должен остывать слишком быстро, поэтому его укрывают термоизоляционными матами или засыпают сухим песком. Медленное снижение температуры позволяет структуре металла стабилизироваться без возникновения внутренних напряжений. Весь инструмент должен быть адаптирован для работы при морозе, чтобы исключить поломки кабелей и систем подачи газа.

Центратор представляет собой специальное зажимное устройство, которое обеспечивает идеальную соосность двух труб перед началом сварочного процесса. Малейшее смещение кромок или перекос торцов приводят к неравномерному проплавлению и снижению прочности готового узла под нагрузкой.

Наружные центраторы фиксируют детали с внешней стороны и подходят для работы с трубами малого и среднего диаметра в полевых условиях. Внутренние гидравлические модели применяют при строительстве магистральных газопроводов, так как они позволяют выравнивать овальность торцов изнутри. Когда трубы надежно зафиксированы, зазор между ними остается неизменным по всему периметру окружности на протяжении всей операции.

Применение центраторов исключает возникновение внутренних ступенек в месте стыка, которые могут стать причиной засоров или ускоренной коррозии. Оборудование позволяет жестко удерживать массивные многотонные секции до момента окончательного остывания корневого слоя шва. Использование этих приспособлений повышает производительность труда, так как время на подгонку и выравнивание деталей сокращается до минимума. Некоторые модели центраторов имеют прорези для свободного прохода сварочной головки, что позволяет вести работы без снятия зажима.

Стыковка элементов с разной толщиной требует плавного перехода для исключения концентрации напряжений в месте резкого изменения сечения. Если разница в толщине превышает 15% от размера тонкой стенки, на более толстой детали выполняют внутреннюю или наружную проточку - скос под углом 15℃.

Процесс обработки кромок на конус позволяет выровнять поверхности в зоне контакта и обеспечить качественное формирование сварочной ванны. Без такой подготовки дуга будет перегревать тонкий металл и недостаточно плавить массивный торец, что приведет к появлению скрытого брака. Плавный переход геометрии шва способствует равномерному распределению нагрузок от внутреннего давления и тепловых расширений системы.

При сварке таких соединений дугу направляют преимущественно на толстую кромку для обеспечения ее полноценного прогрева. Параметры тока подбирают по среднему значению, чтобы исключить сквозной прожог более тонкого элемента конструкции. Если доступ к внутренней поверхности трубы ограничен, используют специальные методы односторонней сварки с гарантированным проваром корня.

После завершения работ зону стыка проверяют методом ультразвуковой дефектоскопии для подтверждения отсутствия пор на границе перехода. Технология применяется при врезке арматуры, насосного оборудования или переходе на трубы другого класса давления.

Слой цинка на поверхности стали защищает ее от коррозии, но при нагреве до +900℃ он начинает активно кипеть и испаряться с выделением токсичного дыма. Пары цинка проникают в сварочную ванну и вызывают бурные химические реакции, которые приводят к появлению множественных пор и хрупкости шва.

Для качественного соединения защитное покрытие в зоне стыка обязательно удаляют механическим или химическим способом на расстоянии 20 мм. Чистота основы обеспечивает стабильное горение дуги и исключает разбрызгивание металла при использовании электродов или полуавтоматов. Если пренебречь зачисткой, прочность стыка окажется в 2 раза ниже нормы, а сам шов покроется рыхлыми окислами. Работа с такими материалами требует установки мощной вытяжной вентиляции для защиты органов дыхания персонала.

После завершения сварочных работ и удаления шлака незащищенный участок металла требует обязательного восстановления антикоррозийного слоя. Для этой цели используют составы холодного цинкования с высоким содержанием металлической пыли, которые наносят в несколько слоев. При монтаже систем питьевого водоснабжения следят за отсутствием наплывов цинка внутри трубы для сохранения чистоты воды. Использование специальных электродов с рутиловым покрытием позволяет частично минимизировать влияние остатков цинка, но не заменяет полноценную подготовку.

Стальные подкладные кольца устанавливают внутрь трубы для обеспечения качественного формирования корня шва и предотвращения прожогов. Кольцо плотно прилегает к внутренней поверхности кромок и служит своеобразным фундаментом для сварочной ванны при первом проходе. Технология позволяет использовать более высокие токи и увеличивает скорость сварки, так как риск вытекания жидкого металла внутрь трубы полностью исчезает.

После завершения работ кольцо обычно остается внутри и становится частью неразъемного соединения, поэтому его изготавливают из стали аналогичной марки. Метод идеально подходит для монтажа ответственных трубопроводов, где невозможно провести подварку корня с обратной стороны. Применение подкладок гарантирует получение ровного и глубокого провара по всему периметру без образования сосулек.

Использование колец требует точной подгонки внутреннего диаметра труб для исключения зазоров между кольцом и стенкой. Если между деталями останется щель, в ней может начаться щелевая коррозия, которая быстро разрушит стык изнутри. Для исключения этого риска кольца иногда делают съемными или используют медные подложки, которые удаляют после остывания металла. В современных системах с высокими требованиями к гигиене от подкладных колец отказываются в пользу аргоновой защиты, чтобы внутренняя поверхность оставалась гладкой.

Радиографический контроль (РК) позволяет получить детальное изображение внутренней структуры сварного соединения с помощью рентгеновского или гамма-излучения. Внутрь трубы или на ее внешнюю поверхность помещают источник частиц, а с противоположной стороны фиксируют чувствительную пленку или цифровой детектор.

Лучи проходят сквозь металл и по-разному поглощаются в зонах с разной плотностью, что позволяет увидеть любые скрытые дефекты. На снимке четко отображаются поры, шлаковые включения, непровары корня и микроскопические трещины, которые невозможно обнаружить другими способами. Каждый выявленный дефект измеряют и сравнивают с допустимыми нормами согласно государственным стандартам безопасности. Если отклонения превышают лимит, стык подлежит полной вырезке и повторной сварке.

Метод обязателен для всех ответственных трубопроводов, транспортирующих газ, пар или опасные химические вещества под высоким давлением. Радиография обеспечивает объективную фиксацию качества работ, так как снимки хранятся в архиве вместе с исполнительной документацией. Процесс требует строгого соблюдения мер радиационной безопасности, поэтому зону контроля временно закрывают для доступа посторонних лиц.

Наложение нескольких последовательных слоев металла необходимо для обеспечения однородности структуры и снятия внутренних напряжений в толстостенных трубах. После корневого прохода выполняют горячий проход, который переплавляет возможные дефекты основания и подготавливает базу для заполняющих слоев. Каждый последующий валик имеет небольшое сечение, что позволяет металлу остывать быстрее и формировать мелкозернистую структуру с высокой ударной вязкостью.

Процесс многократного нагрева действует как термический отдых для предыдущих слоев, снижая риск появления хрупких зон в металле. Количество проходов зависит от толщины стенки и может достигать 5-10 единиц для массивных магистральных труб. Финальный облицовочный слой придает шву эстетичный вид и обеспечивает плавный переход к поверхности трубы.

Перед наложением каждого нового слоя поверхность предыдущего тщательно очищают от шлака и брызг с помощью шлифовальной машины. Если оставить кусочки шлака внутри, они станут очагами будущих трещин и приведут к отбраковке всего стыка при проверке. Сварку ведут в разных направлениях или со смещением точек старта, чтобы исключить накопление дефектов в одном секторе окружности. Технология требует строгого соблюдения температурного режима между проходами для сохранения механических свойств сплава.

Трубопроводы высокого давления (более 10 МПа) относятся к категории особо опасных объектов, поэтому к качеству их сборки предъявляют максимально жесткие требования. Для таких систем используют только бесшовные трубы из качественных легированных сталей с обязательным входным контролем материалов.

Весь процесс документируют в журналах с указанием номера клейма исполнителя, партии электродов и параметров тока для каждого стыка. Технология предусматривает обязательный подогрев кромок и термическую обработку готового шва для снятия напряжений усадки. Абсолютная герметичность и отсутствие внутренних пор подтверждаются стопроцентным радиографическим и ультразвуковым контролем.

Геометрия шва на таких трубах должна быть идеальной, так как любые подрезы или наплывы становятся концентраторами напряжений при пульсации давления. Используют только присадочные материалы, которые обеспечивают ударную вязкость металла при низких температурах. После завершения монтажа систему подвергают гидравлическим испытаниям под давлением, которое в 1.2-1.5 раза выше рабочего. Время выдержки под нагрузкой позволяет убедиться в надежности всех соединений и отсутствии микроскопических утечек.
