Балка сварная

Сварную конструкцию собирают из трех отдельных полос стального листа, которые соединяют между собой продольными швами. Горячекатаный профиль получают путем пластической деформации цельной заготовки на мощных валках прокатного стана при температуре выше +1000℃. Сварной метод позволяет выпускать изделия с любой высотой стенки и шириной полок, так как процесс не привязан к стандартным калибрам прокатного оборудования.

Горячекатаные двутавры имеют строго ограниченный сортамент, параметры которого диктует техническая оснащенность завода. При изготовлении сварного профиля можно комбинировать металл разной толщины для полок и стенки, чтобы добиться оптимального веса всей конструкции.

Процесс прокатки обеспечивает отсутствие швов и более высокую ударную вязкость материала по всему сечению. Сварка же открывает широкие возможности для создания балок переменного сечения и длинномерных профилей более 12 м. Прокатные балки имеют характерные скругления во внутренних углах, но сварные элементы стыкуют под прямым углом.

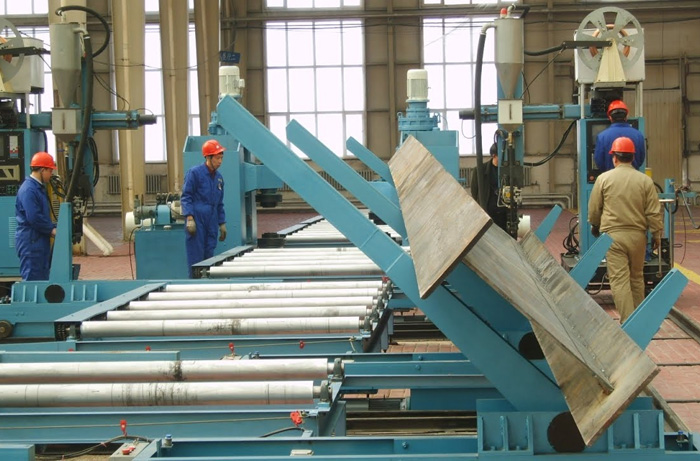

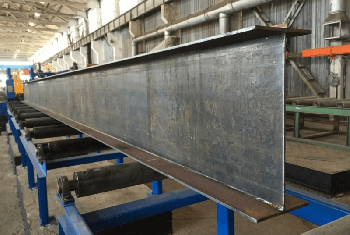

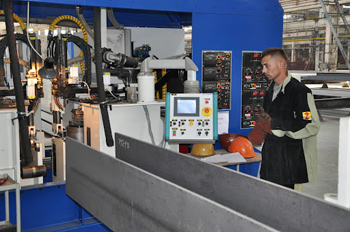

Современные автоматизированные линии по сборке двутавровых профилей позволяют изготавливать балки с высотой стенки до 4000 мм. Стандартные прокатные станы не способны выпускать изделия подобных размеров из-за ограничений в габаритах рабочих валков.

Сварной метод дает инженерам полную свободу в выборе параметров, потому что сечение формируют из плоских стальных листов любого размера. Ширина полок в таких массивных конструкциях может достигать 1500 мм, когда требуется обеспечить максимальную устойчивость каркаса. Толщина металла для центральной перемычки варьируется от 8 до 50 мм, а для поясов часто используют листы до 100 мм.

Тяжелые сварные элементы применяют при строительстве большепролетных мостов, эстакад и ангаров для авиации. Длина готовой балки часто составляет 18-24 м, что существенно сокращает количество монтажных стыков на строительной площадке. При работе с конструкциями свыше 12 м учитывают требования к перевозке негабаритных грузов и наличие сопровождения.

Для подтверждения качества швов проводят комплекс неразрушающих испытаний, где главную роль играет ультразвуковая дефектоскопия. Специальный прибор направляет звуковые волны через металл и фиксирует отражения от внутренних пор или шлаковых включений. Если датчик обнаруживает дефект, соединение в этом месте вскрывают механическим способом и переваривают заново.

Также применяют рентгенографический контроль, когда одну сторону шва просвечивают излучением через специальную пленку. Это позволяет получить детальный снимок внутренней структуры металла и выявить микроскопические холодные трещины. Поверхность стыков проверяют визуально-измерительным способом при помощи яркого освещения и увеличительных приборов.

Важным этапом оценки считается замер геометрии катетов шва при помощи калиброванных шаблонов. Слишком малый размер валика может не выдержать расчетные нагрузки, а избыточный наплав провоцирует появление опасных напряжений в стали.

Для поиска мелких поверхностных изъянов используют метод капиллярной дефектоскопии. На металл наносят индикаторную жидкость, которая проникает в поры и делает их видимыми после нанесения проявителя.

В процессе формирования продольных швов металл разогревается до температур плавления, что неизбежно вызывает локальные деформации и напряжения. При остывании сталь сжимается неравномерно, поэтому полки балки могут приобрести нежелательную форму грибовидности. Стенка двутавра иногда идет волной из-за потери плоскостности под влиянием теплового расширения.

Чтобы вернуть профилю проектную геометрию, его пропускают через правильные станы с системой мощных роликов. Гидравлические устройства воздействуют на металл и выравнивают поверхности без нарушения внутренней структуры стали. Автоматика исправляет прогибы и перекосы полок с точностью до 1 мм на погонный метр.

Для минимизации искажений на производстве соблюдают определенную последовательность наложения сварных валиков. Продольные швы часто варят одновременно с двух сторон при помощи портальных машин, что обеспечивает симметричное распределение тепла. Использование кондукторов для жесткой фиксации листов мешает заготовкам менять положение в пространстве во время работы дуги.

Температурный режим настраивают в зависимости от химического состава сплава и толщины деталей. Иногда проводят предварительный подогрев кромок: например, когда работают с низколегированными марками стали типа 09Г2С.

Выбор материала для изготовления балок зависит от климатических условий региона и расчетной нагрузки на каркас здания. Самой массовой считается углеродистая сталь марки Ст3пс5, которая обладает отличной свариваемостью и доступной ценой. Предел текучести такого металла составляет около 245 МПа, что достаточно для возведения большинства жилых и торговых комплексов.

Для объектов, которые работают при температурах ниже -40℃, выбирают низколегированную сталь 09Г2С. Содержание марганца и кремния в этом сплаве повышает прочность материала до 345 МПа и обеспечивает ударную вязкость на сильном морозе. Изделия из такой стали позволяют снизить металлоемкость проекта на 15% за счет уменьшения толщины стенок.

В промышленном строительстве и судостроении применяют высокопрочные легированные стали с добавлением ванадия или бора. Эти добавки измельчают структуру зерна и препятствуют росту трещин при вибрационных нагрузках. Для агрессивных сред химических заводов балки изготавливают из нержавеющих марок типа 12Х18Н10Т.

Нержавеющий прокат не требует дополнительной покраски, так как он самостоятельно сопротивляется коррозии.

Технология автоматической сварки идеально подходит для выпуска балок, высота которых плавно меняется от одной опоры к другой. В местах максимальных изгибающих моментов профиль делают наиболее высоким, а у концов балки сечение уменьшают для экономии металла. Проектировщики рассчитывают контур стенки таким образом, чтобы сталь находилась только там, где она реально работает под нагрузкой.

Подобный подход намного снижает вес каркаса по сравнению с использованием стандартных балок постоянной высоты. Изделия переменного сечения востребованы при строительстве скатных крыш ангаров, где балка повторяет уклон кровли. Формовку таких деталей проводят на станках плазменной резки по программным шаблонам.

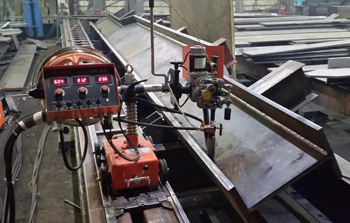

Процесс сборки требует высокой точности настройки сварочного портала, который должен отслеживать криволинейную траекторию стыка полок и стенки. Роботизированные головки корректируют положение горелки в режиме реального времени, обеспечивая стабильную глубину провара. После сварки балки проходят проверку на отсутствие концентраторов напряжений в местах изменения геометрии.

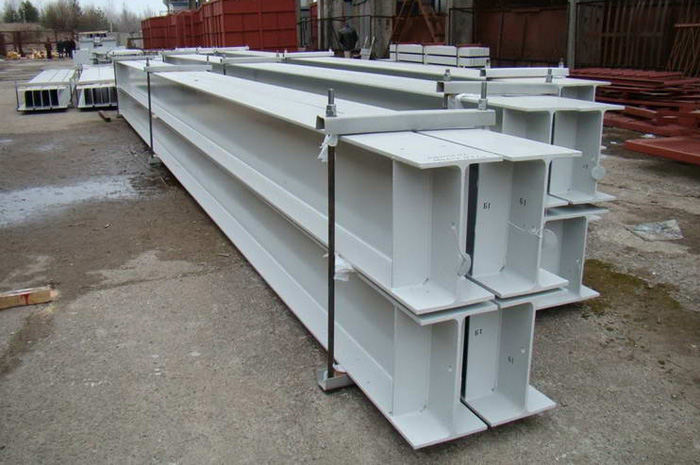

Вертикальные пластины, которые приваривают поперек стенки двутавра, называют ребрами жесткости. Эти элементы предотвращают потерю местной устойчивости тонкой стенки балки при воздействии больших сосредоточенных нагрузок.

Когда на верхнюю полку давит тяжелое оборудование или колонна следующего этажа, стенка может выгнуться волной без дополнительного усиления. Ребра жесткости превращают профиль в жесткую коробчатую систему и равномерно распределяют напряжения по всей высоте сечения. Расстояние между пластинами определяют расчетным путем исходя из гибкости листа и силы давления. Чаще всего ребра устанавливают в местах опирания балки и в точках приложения точечных усилий.

Сварку ребер проводят прерывистыми или сплошными швами в зависимости от требований проекта к жесткости узла. Торцы пластин плотно пригоняют к полкам для обеспечения передачи усилий через плотный контакт. Поверхность ребер защищают антикоррозийными составами одновременно с основным телом двутавра.

Использование ребер позволяет применять более тонкие листы для основной стенки, что существенно снижает массу балки. В подкрановых конструкциях дополнительные связи гасят вибрации и препятствуют закручиванию профиля при движении грузовой тележки.

Качественный провар шва невозможен без правильной разделки краев стальных заготовок перед началом сварочных работ. На кромках полок и стенки снимают фаски под определенным углом при помощи фрезерных станков или кромкорезов.

Угол раскрытия обычно составляет 30-45 градусов, что позволяет жидкому металлу проникать на всю глубину стыка. Если листы имеют толщину менее 10 мм, сварку часто проводят без разделки кромок, но с обязательным контролем зазора между деталями. Перед подачей в сборочный стан поверхности очищают от жира, влаги и продуктов термической резки. Любые загрязнения в зоне контакта приведут к появлению пузырей и пор в структуре шва.

Механическая очистка при помощи шлифовальных дисков удаляет слой пережженного металла после плазменной или лазерной нарезки. Чистая сталь обеспечивает стабильное горение дуги и равномерное формирование сварочного валика.

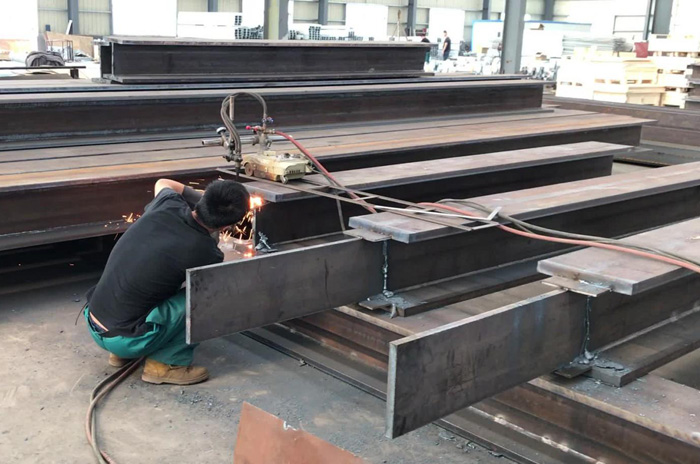

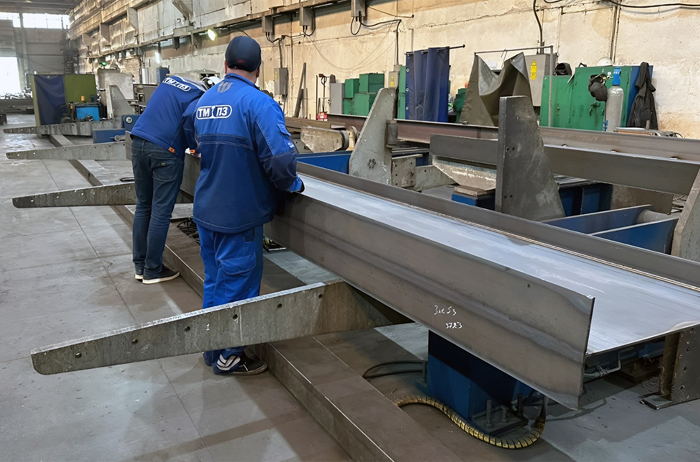

На концах балки устанавливают выводные планки, которые позволяют начинать и заканчивать шов за пределами основной детали. Это исключает появление дефектов типа кратера в самых нагруженных торцевых зонах балки. После сборки на прихватках профиль проверяют на отсутствие перекосов и только затем отправляют на автоматическую сварку.

Бистальная конструкция — сварной двутавр, в котором полки и стенка изготовлены из разных марок стали. Для наиболее нагруженных элементов (полок) выбирают высокопрочную легированную сталь, а стенку делают из более дешевой малоуглеродистой стали.

Подобное сочетание материалов базируется на характере распределения напряжений: в середине сечения усилия минимальны, а на краях — максимальны. Использование бистальной схемы позволяет снизить стоимость изготовления массивной балки без потери несущей способности. Металл расходуют с учетом его реальной работы внутри строительного узла.

Сварка разнородных сталей требует точного подбора электродов и проволоки, которые обеспечат равнопрочное соединение. Технологи на заводе разрабатывают специальные режимы нагрева для исключения внутренних напряжений на границе двух сплавов. Бистальные балки часто применяют в конструкциях с огромными пролетами, где вес самой балки составляет значительную долю общей нагрузки.

Снижение массы сварного профиля достигается за счет точного подбора толщины каждого листа под конкретную задачу проекта. В горячекатаном производстве толщина стенки и ширина полок жестко связаны стандартами прокатки, поэтому конструкторы часто вынуждены закладывать избыточный металл.

Сварной метод позволяет сделать стенку балки значительно тоньше, если она не испытывает критических нагрузок на устойчивость. Вес также уменьшают путем изготовления балок переменного сечения, где лишняя сталь удаляется в зонах малых напряжений. Суммарная экономия материала на одном объекте может достигать нескольких сотен тонн при использовании сварных двутавров.

Уменьшение веса каркаса снижает нагрузку на фундамент и почву, что позволяет строить здания на более простых и дешевых основаниях. Легкие балки проще монтировать при помощи кранов меньшей грузоподъемности, что сокращает расходы на аренду спецтехники. Транспортировка облегченных конструкций обходится дешевле, так как один прицеп перевозит большее количество погонных метров продукции.

Термический цикл сварки создает в металле зоны сжатия и растяжения, которые могут вызвать внезапное появление трещин под нагрузкой. Для стабилизации структуры стали балки подвергают процедуре термического или вибрационного отпуска.

При термическом методе изделие нагревают в печи до температуры +550-650℃ и медленно охлаждают вместе с оборудованием. Это позволяет атомам металла перестроиться в более стабильное состояние и снимает до 90% остаточных напряжений. Вибрационная обработка использует механические колебания высокой частоты для «расслабления» кристаллической решетки в зоне шва. Подобный способ быстрее и дешевле, поэтому его часто применяют для длинномерных балок прямо в цехе.

Своевременное снятие напряжений гарантирует сохранение проектной формы изделия в течение всего срока его службы. Без такой обработки балка может начать медленно деформироваться или скручиваться уже после монтажа в здании. После процедуры сталь приобретает однородные механические свойства по всему объему.

Сварные двутавры из низколегированной стали признаны надежным материалом для возведения объектов в регионах с высокой сейсмической активностью. Пластичность металла и высокое качество швов позволяют каркасу здания гасить энергию подземных толчков без разрушения узлов. В отличие от хрупкого кирпича или бетона стальные балки могут деформироваться и возвращаться в исходное состояние при упругих нагрузках.

Для сейсмостойкого строительства выбирают профили с усиленными полками и обязательным использованием ребер жесткости. Тщательная вязка узлов при помощи высокопрочных болтов и сварки создает жесткую пространственную систему, способную выдержать сильные колебания.

Проектировщики закладывают в такие балки повышенные коэффициенты запаса прочности и применяют сталь с высоким показателем относительного удлинения. Каждый шов в сейсмических сериях проходит 100% ультразвуковой контроль для исключения малейших дефектов. Использование балок переменного сечения помогает правильно распределить инерционные силы при землетрясении.
