Чушка / Слиток медный

Медные слитки марки М0 содержат не менее 99,95% основного металла и имеют минимальное количество вредных примесей в своем составе. В такой меди присутствие кислорода, серы или железа не превышает тысячных долей процента, потому что любые включения сильно снижают показатели электрической проводимости.

Чушки М0 выбирают для изготовления ответственных токопроводящих деталей и компонентов микроэлектроники. Однородная структура слитков позволяет получать проволоку и ленту с идеальными характеристиками без риска возникновения внутренних разрывов. Высокая чистота сплава гарантирует стабильную работу приборов в условиях перепадов температур и высоких нагрузок на линию.

Медь М1 имеет содержание основного элемента на уровне 99,9% и допускает наличие чуть большего количества сторонних добавок. Эту марку считают универсальной для общего машиностроения и строительной отрасли, так как она обладает отличным балансом цены и технических качеств. Слитки М1 используют для производства труб, кровельных листов и массивных фасадных панелей. Металл хорошо поддается пайке и сварке, потому что он сохраняет высокую пластичность в зоне термического воздействия.

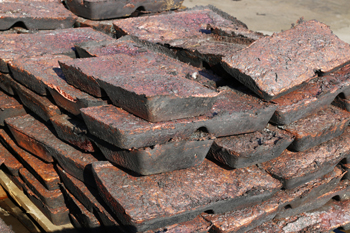

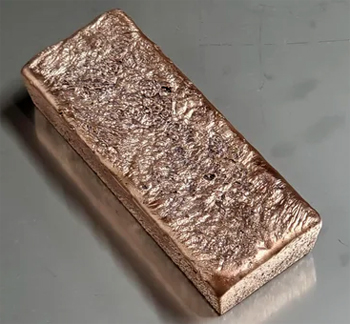

Поверхность качественной медной чушки должна быть чистой, но государственные стандарты допускают наличие небольших дефектов, которые не влияют на химический состав металла. На верхней грани слитка часто присутствуют усадочные раковины, которые возникают из-за естественного уменьшения объема меди при ее застывании в форме. Также допустимы небольшие наплывы, следы литейной краски или тонкий слой темных оксидов.

Эти особенности полностью исчезают при последующей переплавке сырья в тигле или индукционной печи. Поверхность первого сорта отличается отсутствием видимых включений шлака и остатков формовочного песка.

Но следует обращать внимание на глубокие трещины или сквозные поры, которые могут находиться на боковых сторонах заготовки. Крупные шлаковые вкрапления снижают полезный выход чистого металла и могут загрязнить будущую отливку посторонними неметаллическими частицами. Качественный слиток должен иметь плотную структуру без следов активного газовыделения во время литья.

Определение веса медной заготовки выполняют через математическую формулу, которая учитывает объем геометрической фигуры и плотность материала. Сначала измеряют длину, ширину и высоту слитка в метрах, после чего перемножают эти значения для получения объема в кубических метрах.

Чистая медь имеет плотность около 8940 кг/куб.м, что значительно превышает вес аналогичных по размеру изделий из алюминия или стали. Если чушка имеет форму трапеции, для расчетов используют среднее арифметическое значение площадей верхнего и нижнего оснований. Полученный результат показывает теоретическую массу изделия, которую затем сверяют с данными заводской маркировки.

Фактический вес может незначительно отличаться от расчетных данных из-за наличия внутренних усадочных пустот или неровностей литья. При планировании логистики и нагрузки на складские стеллажи всегда закладывают запас в 5% для компенсации этих отклонений. Знание точной массы необходимо инженерам для правильной дозировки компонентов при создании сложных бронзовых или латунных сплавов.

Слитки меди с добавлением фосфора имеют уникальные литейные свойства, потому что фосфор выступает в роли эффективного раскислителя расплава. В процессе плавки этот элемент активно связывает остаточный кислород и выводит его в шлак, что полностью предотвращает развитие «водородной болезни» металла. Медь без кислорода обладает повышенной коррозионной стойкостью и значительно лучше переносит процессы высокотемпературной сварки и пайки.

Слитки М1ф идеально подходят для изготовления теплообменников и криогенных емкостей, где требуется абсолютная герметичность швов. Фосфор также способствует получению мелкозернистой структуры, что улучшает механическую прочность проката.

Хотя электропроводность меди с добавлением фосфора ниже показателей чистой марки М1, ее прочности достаточно для большинства конструкционных задач. Металл в таких слитках имеет более стабильные показатели пластичности во всех направлениях, что облегчает последующую ковку и прокатку. Этот материал востребован в производстве деталей для отопительных систем и промышленной сантехники.

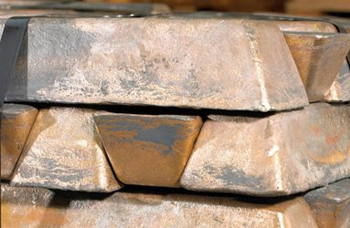

Формат чушек весом 15-40 кг обеспечивает удобство ручной и механизированной загрузки в печи небольшой мощности. Слитки компактного размера легко помещаются в стандартные тигли, что позволяет максимально плотно заполнить рабочий объем оборудования.

В отличие от катодных листов, которые имеют большую площадь и малую толщину, чушки прогреваются более равномерно и плавятся быстрее. Это способствует снижению расхода электроэнергии и уменьшает время контакта расплава с атмосферным кислородом. Мастерские выбирают слитки из-за возможности точно дозировать количество металла для каждой конкретной отливки.

Медные чушки легко складировать в штабели, которые занимают минимальное место в ограниченном пространстве цеха. Наличие четкой маркировки на каждой заготовке исключает путаницу с марками сплавов при подготовке шихты. Металл в форме слитков имеет меньшую площадь поверхности на единицу массы, поэтому медленнее окисляется при длительном хранении. Высокая плотность заготовки предотвращает впитывание влаги из воздуха, что снижает риск выброса расплава при загрузке в печь.

При производстве латуни медные слитки сначала расплавляют в печи, после чего в жидкий металл вводят порции цинка. Высокая температура плавления меди, которая составляет +1083℃, значительно превышает точку кипения цинка.

Для минимизации потерь дорогостоящих компонентов поверхность расплава в тигле закрывают слоем измельченного древесного угля или специальными флюсами. Уголь создает восстановительную атмосферу и блокирует доступ кислорода к зеркалу металла, что значительно снижает окисление. Правильный температурный режим и последовательность загрузки компонентов являются залогом сохранения заданного химического состава сплава.

Использование массивных медных слитков вместо мелкого лома также помогает уменьшить угар, так как крупные куски быстрее погружаются в расплав. При плавлении шихты слитки следует укладывать плотно, чтобы они прогревались магнитным полем индукционной печи максимально эффективно. Если процесс плавки затягивается, цинк продолжает испаряться, что проявляется в виде густого белого дыма над печью. Для компенсации неизбежных потерь в рецептуру сплава часто закладывают избыток цинка в размере 1% или 2%.

Наличие газов в структуре меди может привести к появлению микроскопических пор и раковин, которые серьезно ослабляют механическую прочность заготовки. Водород активно поглощается расплавленной медью при высоких температурах и выделяется в виде пузырьков в момент ее затвердевания.

Если процесс охлаждения идет быстро, газы не успевают выйти на поверхность и остаются внутри металла, образуя газовую пористость. Такие дефекты делают слиток непригодным для изготовления деталей, работающих под высоким давлением или в условиях вакуума. Качественный прокат требует проведения обязательной дегазации расплава перед разливкой в формы.

Для очистки меди применяют метод продувки расплава инертными газами, такими как аргон или азот, через керамические фурмы. Пузырьки аргона проходят сквозь толщу металла и захватывают растворенный водород, вынося его на поверхность в виде пены. Этот процесс значительно повышает плотность слитка и улучшает его пластичность при последующей прокатке. Также используют вакуумирование расплава, которое позволяет удалять газы более эффективно за счет снижения внешнего давления.

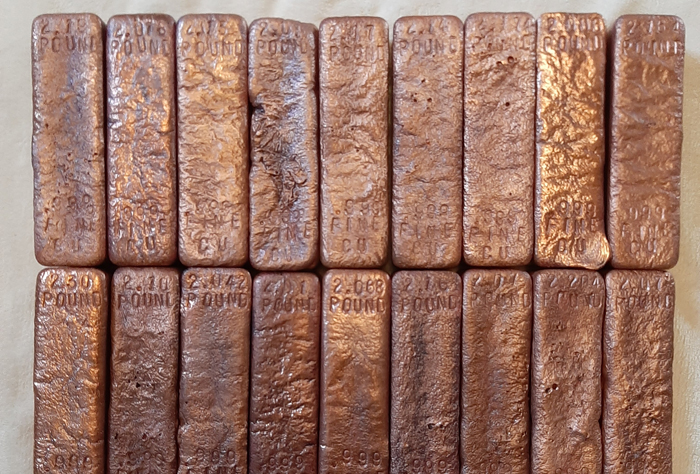

Маркировка слитка - паспорт изделия, который содержит всю информацию для идентификации металла и контроля его качества на всех этапах переработки. Согласно требованиям ГОСТа 546-2001 на поверхности каждой чушки обязательно указывают марку меди и номер плавки.

Буквенные обозначения позволяют быстро отличить безкислородную медь от раскисленной или меди общего назначения. Цифры номера плавки позволяют проследить всю историю производства металла от рудного концентрата до готового склада. Наличие четкого клейма является обязательным условием для приемки сырья на ответственных промышленных предприятиях.

Дополнительно на торцах или плашках слитков часто ставят штамп отдела технического контроля и указывают товарный знак завода-изготовителя. В некоторых случаях применяют цветовую маркировку краской для удобства визуального поиска нужной партии в условиях большого склада. Информация на теле чушки служит гарантией юридической ответственности производителя за свойства поставляемого материала.

Процесс перехода меди из жидкого состояния в твердое сопровождается значительным уменьшением линейных размеров отливки, которое называют литейной усадкой. Для чистой меди этот показатель составляет примерно 2,1%, что обязательно учитывают при проектировании литейных форм и моделей.

Если не заложить этот припуск в чертежи, готовая деталь получится меньше заданных параметров и уйдет в брак. Величина усадки зависит не только от температуры заливки, но и от химической чистоты используемых медных слитков. Присутствие примесей может изменить характер кристаллизации и повлиять на итоговую геометрию изделия.

В процессе затвердевания в массивных частях отливки могут возникать усадочные раковины из-за недостатка питания металлом. Для компенсации этого эффекта в литейной системе предусматривают прибыли - дополнительные резервуары с расплавом, которые застывают в последнюю очередь. Медные слитки обеспечивают стабильную и предсказуемую усадку, что позволяет получать детали с высокой точностью размеров.

Медь выступает основным компонентом при создании широкого спектра антифрикционных сплавов, которые обладают высокой износостойкостью. Медные чушки расплавляют вместе с оловом, свинцом или цинком для получения бронзы с заданными механическими характеристиками.

Использование первичных слитков гарантирует отсутствие в сплаве железа и других примесей, которые могли бы повысить твердость и вызвать задиры на стальном валу. Медь обеспечивает бронзовым деталям отличную теплопроводность, что способствует быстрому отводу тепла из зоны трения подшипника скольжения. Это предотвращает перегрев и заклинивание механизмов при работе на высоких оборотах.

Бронзовые втулки, которые изготовили из качественной меди, имеют однородную структуру и хорошо удерживают масляную пленку на своей поверхности. Пластичность медной основы позволяет вкладышам прирабатываться к сопряженным деталям, компенсируя небольшие перекосы осей. Медные слитки марки М1 обеспечивают высокую коррозионную стойкость бронзы, что важно для работы оборудования в условиях влажности.

Метод контроля по виду излома позволяет быстро оценить внутреннюю структуру и степень чистоты медного проката без применения сложных приборов. Для этого один из слитков партии подвергают механическому разрушению под прессом или с помощью мощного молота.

Излом качественной меди высокой чистоты должен иметь мелкозернистое строение и характерный розово-красный матовый оттенок. Отсутствие крупных блестящих кристаллов указывает на правильный режим охлаждения заготовки на заводе. Однородный вид поверхности разлома подтверждает отсутствие скрытых раковин и неметаллических включений внутри металла.

Наличие темных пятен или сероватых зон в центре излома может свидетельствовать о высоком содержании кислорода или наличии сернистых соединений. Если структура выглядит крупнозернистой или имеет радиальные трещины, такой металл будет обладать повышенной хрупкостью при последующей прокатке.

Профессиональные литейщики используют этот тест как экспресс-метод входного контроля перед началом загрузки печи. Качественная медь из сертифицированных чушек всегда демонстрирует вязкий характер разрушения, при котором края излома имеют неровную волокнистую фактуру.

Скрытые дефекты внутри медной заготовки могут стать причиной внезапной поломки дорогостоящего оборудования во время его последующей механической переработки. Если слиток с внутренней раковиной подают на прокатный стан, в этом месте на листе или ленте неизбежно возникнет сквозной дефект или расслоение.

Внутренние трещины нарушают целостность металла, что делает невозможным получение качественной проволоки методом волочения из-за постоянных обрывов нити. Пустоты также снижают эффективное сечение заготовки, что приводит к локальному перегреву металла при его индукционном нагреве перед ковкой.

Для обнаружения внутренних изъянов на крупных предприятиях применяют метод ультразвуковой дефектоскопии. Прибор фиксирует отражение звуковых волн от границ пустот и позволяет точно определить глубину и размер дефекта. Наличие пор внутри чушки часто связано с нарушением технологии разливки расплава или недостаточной дегазацией меди в печи. Слитки с выявленными пороками подлежат обязательной переплавке для исключения попадания брака к конечному потребителю.
