Чушка / Слиток титановый

Количество циклов плавления в вакуумно-дуговых печах напрямую определяет степень чистоты и однородности титанового сплава.

При первом переплаве губчатый титан превращается в монолитную заготовку, но внутри металла могут оставаться нерасплавленные частицы тугоплавких элементов или газовые включения. Второй цикл позволяет достичь высокой химической гомогенности и убрать большинство литейных дефектов структуры. Такие слитки подходят для производства общепромышленного проката и деталей морских судов. Тройной переплав проводят для получения металла особого качества, который востребован в авиационном двигателестроении и космической технике.

Дополнительная стадия очистки гарантирует полное отсутствие твердых включений и минимизирует содержание растворенных газов в кристаллической решетке. Многократный переплав способствует измельчению зерна и выравниванию механических свойств по всему сечению массивной заготовки. Слитки тройного переплава имеют более гладкую поверхность и минимальный уровень внутренних напряжений. Процесс ведут при строго контролируемых режимах тока и вакуума для обеспечения стабильной скорости кристаллизации металла. Информация о количестве переплавов обязательно фиксируется в паспорте плавки и влияет на итоговую стоимость сырья.

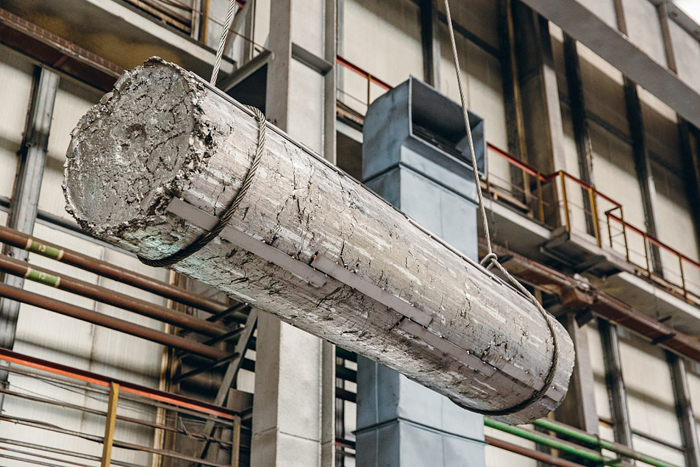

Массивные титановые заготовки после литья имеют грубую корку, которая содержит продукты взаимодействия расплава с футеровкой и остатки газов. Для удаления этого дефектного слоя слитки подвергают сплошной механической обточке на мощных токарных станках.

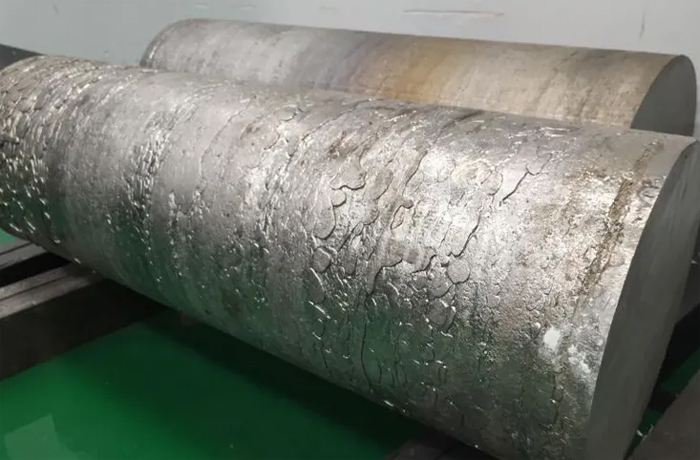

С поверхности снимают слой металла толщиной 10-30 мм в зависимости от диаметра штанги и качества литья. Эта процедура позволяет полностью убрать поверхностные трещины, раковины и зоны с повышенным содержанием кислорода. Очищенный слиток приобретает идеальную цилиндрическую форму и серебристый металлический блеск. Тщательная обточка гарантирует, что при последующей деформации под прессом поверхностные пороки не уйдут вглубь структуры детали.

Второй этап подготовки включает глубокое химическое травление в смеси азотной и плавиковой кислот для выявления скрытых дефектов. Реагент проявляет границы зерен и делает видимыми мелкие поры или включения шлака, которые невозможно заметить при обычном осмотре. Если на поверхности обнаруживают локальные изъяны, их удаляют методом абразивной зачистки до чистого металла. Перед нагревом в печи слитки обязательно обезжиривают спиртовыми растворами для исключения наклепа органических загрязнений.

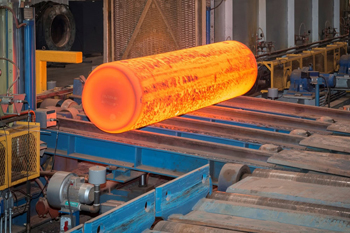

Процесс термической стабилизации необходим для выравнивания структуры металла и снятия колоссальных напряжений после застывания расплава. Титановые слитки большого диаметра имеют разную скорость охлаждения центральных и периферийных слоев, что часто ведет к появлению внутренних трещин.

Для решения этой проблемы заготовки помещают в специальные вакуумные печи шахтного типа и нагревают до +700-800℃. В условиях глубокого разрежения из металла эффективно удаляется растворенный водород, который вызывает замедленное хрупкое разрушение титана. Многочасовая выдержка под температурой способствует рекристаллизации зерен и делает сплав более вязким и пластичным.

Длительность цикла отжига может достигать 24-48 часов для обеспечения прогрева массивных слитков весом в несколько тонн. После завершения нагрева заготовки охлаждают вместе с печью по строго заданному графику для предотвращения новых термических ударов.

Вакуумная среда полностью защищает поверхность титана от окисления и поглощения азота из воздуха. Прокат после такой обработки приобретает стабильные механические свойства во всех направлениях и становится готовым к интенсивной ковке.

Технология плавки направленным пучком электронов позволяет достигать исключительной чистоты титана за счет работы в глубоком вакууме. Мощные электронные пушки мгновенно расплавляют сырье, при этом все летучие примеси и газы испаряются из жидкого металла.

Метод обеспечивает идеальное удаление включений высокой плотности, которые часто попадают в расплав из лома или инструментов. Электронно-лучевая плавка позволяет получать слитки прямоугольного сечения, которые сразу готовы к прокатке в листы без предварительной ковки. Это значительно сокращает производственный цикл и снижает себестоимость плоского проката. Однородность химического состава при таком способе производства достигает 99,99% по всей массе заготовки.

В процессе плавки расплавленный титан находится в медном кристаллизаторе с водяным охлаждением, что исключает контакт металла с керамической футеровкой. Отсутствие загрязнений от огнеупоров гарантирует высокую пластичность титана и его пригодность для изготовления тончайшей фольги. Технология позволяет эффективно перерабатывать мелкую стружку и обрезки без потери качества финишной продукции.

Присутствие железа в структуре титана существенно меняет механические характеристики и коррозионную стойкость проката. Оно является сильным бета-стабилизатором, который повышает прочность металла на разрыв и облегчает его термическую обработку.

В сплавах типа ВТ6 небольшие добавки этого элемента способствуют измельчению зерна и улучшают технологическую пластичность при горячей деформации. Но избыток железа свыше 0.3-0.5% делает титан склонным к точечной коррозии в агрессивных химических средах. В местах скопления атомов железа защитная оксидная пленка становится менее прочной, что провоцирует развитие питтингов и протечек в оборудовании.

Контроль массовой доли железа проводят на стадии подготовки шихты для плавки слитков. Для медицинских имплантатов выбирают сырье с минимальным содержанием данной примеси для исключения аллергических реакций в организме пациента. В авиастроении строго ограничивают долю железа для обеспечения высокой выносливости деталей при многолетних циклических нагрузках. Превышение норм ведет к охрупчиванию металла и потере ударной вязкости при низких температурах.

Верхний торец литой заготовки — место скопления усадочных раковин и неметаллических включений, которые всплывают в процессе затвердевания расплава. В этой зоне часто образуются глубокие пустоты и пористые структуры, которые значительно снижают механическую прочность титана. Содержание газов и примесей здесь в несколько раз превышает средние показатели по всему объему слитка.

Если проигнорировать наличие этих дефектов, при последующей прокатке они превратятся в протяженные расслоения и закаты внутри листов. Для обеспечения высокого качества проката верхнюю часть слитка отрезают на дисковых или ленточнопильных станках сразу после его извлечения из изложницы. Величина удаляемого фрагмента составляет 5-15% от общей массы заготовки в зависимости от выбранной технологии литья.

Тщательный осмотр поверхности среза позволяет убедиться в отсутствии пор в основном теле металла. Отрезанную верхушку отправляют на вторичную переработку, где после очистки и рафинирования металл снова превращается в качественные чушки.

Обеспечение одинакового состава сплава по всей длине и сечению заготовки весом в несколько тонн требует применения специальных методов отбора проб. В процессе плавки инженеры забирают контрольные порции расплава из разных слоев ванны для экспресс-анализа. После застывания слитка проводят сверление отверстий в нескольких точках: у основания, в середине и в верхней части заготовки.

Полученную стружку подвергают спектральному исследованию для определения точных долей алюминия, ванадия и других легирующих элементов. Если разница в показателях между точками превышает установленные допуски, слиток признают бракованным и направляют на повторный переплав.

Химическая ликвация, или неоднородность состава, крайне опасна для деталей авиационных двигателей, так как она вызывает разброс прочностных свойств металла. Тщательный контроль гарантирует, что каждая лопатка турбины, изготовленная из этого сырья, будет иметь идентичные характеристики.

Для повышения однородности слитков применяют методы электромагнитного перемешивания расплава в процессе вакуумно-дуговой плавки. Эта технология предотвращает оседание тяжелых элементов на дно кристаллизатора и обеспечивает равномерное распределение атомов в решетке.

Губчатый титан — основное исходное сырье, которое получают методом восстановления тетрахлорида титана магнием. Пористый материал обладает колоссальной площадью поверхности, что требует его хранения в герметичной таре для исключения поглощения влаги и кислорода.

Качество губки напрямую определяет физико-механические параметры будущих слитков и проката. На металлургические заводы поступает губка разных сортов, которые различаются по твердости и содержанию примесей азота и углерода. Для выплавки авиационных сплавов используют только высшие сорта губчатого титана с минимальным индексом твердости по Бринеллю.

Перед загрузкой в печь титановую губку подвергают дроблению и тщательному перемешиванию для усреднения состава партии. Пористые фрагменты прессуют в массивные брикеты вместе с легирующими добавками и титановым ломом для создания расходуемых электродов. Плотность таких брикетов должна быть высокой для обеспечения стабильного горения дуги в процессе плавки. Использование чистой губки гарантирует получение слитков с высокой вязкостью и пластичностью.

Скрытые поры и газовые каверны внутри титанового слитка — серьезная угроза для целостности будущих конструкций. В процессе литья из-за нарушения режимов вакуума или недостаточной дегазации шихты в металле могут оставаться пузырьки газов. При последующей ковке и прокатке эти пустоты сплющиваются и превращаются в тонкие внутренние щели, которые называют расслоениями.

Подобные дефекты нарушают сплошность металла и служат концентраторами напряжений, где под нагрузкой мгновенно зарождаются усталостные трещины. Обнаружить такие изъяны визуально невозможно, поэтому они часто становятся причиной внезапных отказов техники в процессе эксплуатации.

Для исключения рисков аварий каждый слиток проходит обязательный ультразвуковой контроль перед началом переработки. Оборудование настраивают на выявление дефектов размером от 0,5 мм, так как даже такие мелкие поры критичны, например, для авиационных валов. Плотная структура титана хорошо проводит акустические сигналы, что обеспечивает высокую достоверность диагностики на глубине до полуметра. Если внутри заготовки находят скопления пустот, этот участок подлежит вырезке и отправке в лом.

Технически чистый титан обладает максимально высокой коррозионной стойкостью среди всех доступных марок металла. В его составе практически отсутствуют алюминий и ванадий, что обеспечивает формирование на поверхности сверхплотной оксидной пленки.

Титановые чушки этой марки переплавляют для изготовления листов и плит, которыми футеруют реакторы для получения меди и никеля. Металл сохраняет массу и форму при постоянном контакте с горячими растворами серной кислоты под высоким напряжением. В отличие от нержавеющей стали титан ВТ1-0 не подвержен точечной коррозии в присутствии хлоридов, что продлевает срок службы оборудования до 20 лет.

Биологическая и химическая инертность чистого титана исключает попадание посторонних ионов в электролит, гарантируя высокую чистоту финишной продукции. Чушки марки ВТ1-00 обладают повышенной пластичностью, поэтому изделия из них легко поддаются сварке и ручной формовке. Металл выдерживает резкие перепады температур при сливе и заливке ванн без образования микротрещин. Контроль содержания железа и кремния в чушках гарантирует стабильность электрохимических параметров электродов.
