Электронная микроскопия

Главный плюс растровой электронной микроскопии (РЭМ) - огромная глубина резкости, которая в сотни раз превышает возможности лучших оптических микроскопов.

При изучении неровных поверхностей, таких как изломы деталей или пористые структуры, оптический прибор позволяет сфокусироваться только на узкой полоске рельефа, оставляя остальное изображение размытым. Электронный микроскоп выдает четкое трехмерное изображение всей поверхности целиком даже при больших перепадах высот. Это позволяет инженерам детально рассмотреть морфологию разрушения и точно определить тип излома: вязкий, хрупкий или усталостный.

Высокая разрешающая способность дает возможность увидеть зачатки микротрещин и субмикронные включения, которые становятся истинными причинами аварийного выхода оборудования из строя, оставаясь при этом невидимыми для обычной оптики.

Процесс расследования аварий с помощью микроскопа называется фрактографией. Специалисты изучают поверхность разрушения на наноуровне, занимаясь поиском характерных признаков различных процессов. Например, наличие микроскопических бороздок усталости однозначно указывает на циклическое нагружение детали, а присутствие специфических фасеток говорит о хрупком разрушении под действием ударной нагрузки. Электронный луч позволяет заглянуть внутрь пор и каверн, выявляя наличие коррозионных отложений или инородных частиц в самом очаге зарождения трещины.

Сочетание визуального анализа структуры с определением химического состава в зоне дефекта позволяет инженеру сделать обоснованный вывод. Например, была поломка вызвана конструкторской ошибкой, нарушением технологии термической обработки на заводе или неправильными действиями персонала при эксплуатации агрегата.

Работа электронного микроскопа невозможна без создания высокого вакуума внутри колонны и камеры образцов. Это обусловлено физической природой электронного пучка.

Электроны - очень легкие частицы, которые легко рассеиваются при столкновении с молекулами газов, составляющих воздух. Если внутри прибора будет оставаться атмосфера, пучок просто не долетит до образца, превратившись в беспорядочное облако. Кроме того, вакуум необходим для защиты катода электронной пушки от окисления и преждевременного сгорания при подаче высокого напряжения.

Для заказчика это означает, что образцы перед исследованием должны быть тщательно очищены от любых испаряющихся веществ: масел, влаги или остатков СОЖ. Наличие таких загрязнений мгновенно ухудшает вакуум, делает изображение мутным и может привести к загрязнению дорогостоящей оптики микроскопа продуктами распада органики.

Метод энергодисперсионной рентгеновской спектроскопии (EDS) основан на регистрации характеристического излучения, возникающего при взаимодействии электронного луча с атомами металла. Когда сфокусированный пучок попадает в конкретную точку образца, он выбивает электроны с внутренних оболочек атомов, что вызывает вспышку рентгеновского кванта с энергией, уникальной для каждого химического элемента. Детектор улавливает эти кванты и строит спектр, по которому программа автоматически рассчитывает процентное содержание всех элементов в данной точке.

В отличие от объемного химического анализа, EDS позволяет узнать состав не всей детали, а конкретного зерна металла или крошечного неметаллического включения. Это незаменимо для идентификации природы загрязнений в сталях и для изучения распределения легирующих элементов по границам зерен после проведения термической обработки.

Качество подготовки поверхности напрямую определяет достоверность полученных снимков и результатов анализа. В зависимости от целей исследования применяют разные подходы.

Для изучения структуры металла готовят шлифы по аналогии с классической металлографией: образец заливается в смолу, шлифуется и полируется до зеркального блеска с последующим химическим или электролитическим травлением.

Для изучения топографии или изломов деталь исследуется в исходном виде, но обязательным условием является полное удаление продуктов коррозии и масляных пленок в ультразвуковой ванне со специальными растворителями. Важно обеспечить электропроводность образца, чтобы электроны могли свободно стекать в землю.

Если исследуется непроводящее покрытие на металле, на него наносится тончайший слой золота или углерода методом магнетронного напыления для предотвращения накопления электрического заряда.

Размеры исследуемого объекта жестко ограничены габаритами вакуумной камеры микроскопа. У большинства стандартных приборов камера позволяет размещать образцы размером не более 5-10 см в диаметре и высотой до 3-5 см. Если необходимо исследовать дефект на крупном валу или плите, от них приходится отделять небольшой фрагмент механическим способом или методом электроэрозионной резки.

Существуют специализированные промышленные микроскопы с огромными камерами, способные принимать детали массой до нескольких десятков килограммов, но такие установки встречаются редко. Альтернативный способ неразрушающего контроля крупных объектов - метод реплик: на поверхность детали наносится специальный полимерный лак, который после застывания снимается, сохраняя точный отпечаток микрорельефа. Затем эта пленка исследуется в микроскопе как имитация реальной поверхности.

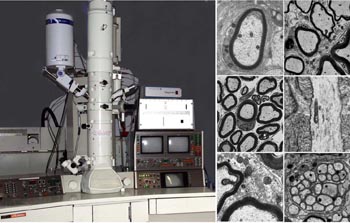

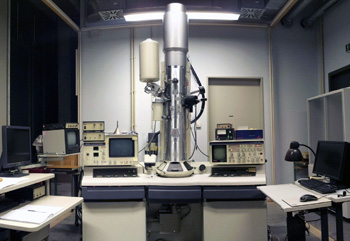

Просвечивающая микроскопия (ТЕМ) кардинально отличается от растровой тем, что электроны проходят образец насквозь. Для этого необходимо изготовить экстремально тонкую фольгу толщиной менее ста нанометров, что является вершиной лабораторного искусства. ТЕМ позволяет достичь атомного разрешения, давая возможность увидеть кристаллическую решетку металла, отдельные дислокации и мельчайшие частицы упрочняющих фаз, размер которых составляет всего несколько атомов.

Этот метод незаменим при разработке инновационных высокопрочных сплавов и наноматериалов, так как он позволяет изучать механизмы упрочнения и деградации металла на самом фундаментальном уровне. Только с помощью ТЕМ можно понять, как именно ведут себя легирующие элементы внутри кристаллов и как формируются границы раздела фаз, определяющие уникальные эксплуатационные характеристики современных авиационных и космических материалов.

Метод дифракции обратно рассеянных электронов (EBSD) позволяет получить карту кристаллографической ориентации каждого отдельного зерна в металле. При сканировании поверхности электронным лучом прибор фиксирует картины дифракции, которые зависят от наклона кристаллической решетки в данной точке. Это дает возможность визуализировать текстуру металла - преимущественную ориентацию зерен, возникающую после прокатки, ковки или волочения.

Понимание текстуры крайне важно для инженеров, так как она вызывает различие механических и магнитных свойств в разных направлениях. Например, стальной лист может обладать отличной прочностью вдоль проката, но легко трескаться при поперечной нагрузке.

Анализ EBSD позволяет количественно оценить степень неоднородности свойств и оптимизировать технологические режимы обработки давлением для получения изотропной структуры с предсказуемым поведением.

Электронный микроскоп - основной инструмент для измерения толщины и анализа структуры гальванических, напыленных или термохимических покрытий. Исследование обычно проводится на поперечных срезах, что позволяет увидеть границу раздела между основным металлом и слоем покрытия с огромным увеличением. Специалист может оценить равномерность слоя, наличие в нем пор, отслоений или микротрещин, которые могут стать очагами коррозии.

С помощью микроанализа определяется распределение элементов по толщине покрытия, что важно для многослойных систем или диффузионных слоев после цементации и нитрирования. Такой контроль гарантирует, что нанесенный слой действительно обладает заявленной твердостью и адгезией к основе, обеспечивая надежную защиту дорогостоящих деталей машин от агрессивного воздействия внешней среды и абразивного износа.

Режим BSE, или обратно рассеянных электронов, позволяет видеть на экране не только рельеф, но и распределение фаз по их химическому составу. Электроны этого типа сильнее отражаются от атомов с большим порядковым номером в таблице Менделеева.

На снимке участки, богатые тяжелыми элементами, такими как вольфрам, никель или медь, выглядят ярко-белыми, в то время как области с легкими элементами, например алюминием или магнием, выглядят темными. Это создает великолепный контраст, позволяющий мгновенно оценить однородность распределения легирующих компонентов и обнаружить нежелательные включения.

Использование BSE-детектора значительно ускоряет работу металловеда, так как дает возможность без проведения точечного химического анализа визуально отличить разные структурные составляющие сплава и выявить зоны химической неоднородности или ликвации.

Межкристаллитная коррозия - крайне опасный дефект нержавеющих сталей, возникающий из-за обеднения границ зерен хромом при неправильной сварке или термообработке. В электронном микроскопе этот процесс виден как сеть глубоких канав, проходящих точно по стыкам кристаллов металла.

Используя EDS-анализатор, специалист может провести профилирование состава поперек границы зерна и зафиксировать падение концентрации хрома в узкой зоне шириной всего в несколько нанометров. Такое исследование позволяет однозначно подтвердить факт склонности металла к коррозионному растрескиванию и выявить нарушение технологии производства.

Это очень важно для оборудования химической и пищевой промышленности, где внезапное разрушение нержавеющих емкостей может привести к серьезным техногенным последствиям и значительным финансовым убыткам.

Цена исследования в электронном микроскопе формируется из нескольких составляющих, основной из которых является время работы на дорогостоящем оборудовании. Отдельно тарифицируется этап пробоподготовки: изготовление качественного металлографического шлифа или тонкой фольги для ТЕМ может занимать несколько часов квалифицированного труда.

На итоговую сумму влияет количество зон интереса для съемки и необходимость проведения химического анализа или картирования элементов. Если требуется проведение количественного фазового анализа или определение ориентации зерен методом EBSD, стоимость возрастает из-за использования сложного программного обеспечения и большой длительности процесса сканирования.

Тем не менее затраты на глубокое исследование полностью окупаются при решении сложных технических проблем, так как позволяют избежать повторных поломок и необоснованных претензий к качеству металла или технологических процессов.
