Газовая сварка

Сварочное пламя разделяют на три основных типа: нормальное, окислительное и науглероживающее. Вид пламени определяют визуально по форме и цвету ядра, а также по состоянию расплавленного металла в ванне.

Нормальное пламя имеет четкое светящееся ядро и синеватую восстановительную зону, поэтому его выбирают для работы с большинством сталей. Когда количество кислорода в смеси превышает норму, оно становится окислительным, что приводит к выгоранию полезных элементов из сплава. Ядро в этом случае уменьшается в размерах и приобретает бледный оттенок. Такую струю используют только при сварке латуни, потому что избыток кислорода создает защитную пленку оксида цинка и предотвращает его испарение.

Науглероживающее пламя возникает при избытке ацетилена, когда ядро теряет четкость и становится желтоватым. Этот факел насыщает структуру шва углеродом, поэтому его применяют для наплавки твердых сплавов или работы с высокоуглеродистыми сталями.

В процессе сварки важно постоянно контролировать соотношение газов с помощью вентилей на горелке. Если пламя настроено неверно, металл начинает кипеть или покрывается слоем сажи. Качественное соединение получается только при стабильном горении, когда поток не срывается и не меняет форму при движении руки.

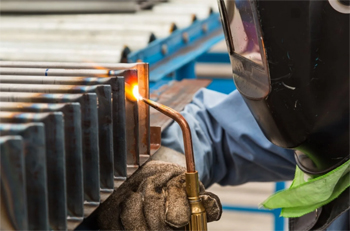

Левый способ считается наиболее распространенным и простым в освоении, когда горелку перемещают справа налево. Присадочный пруток в этом случае двигают впереди факела, поэтому пламя хорошо прогревает еще не расплавленные кромки заготовки.

Этот метод идеально подходит для соединения тонких листов металла до 3 мм, так как человек отлично видит линию разметки и может точно контролировать глубину провара. Расход газа при такой технике выше, но шов получается аккуратным и имеет плавные переходы к основному материалу. Работа идет плавно, а тепловая энергия распределяется по широкой зоне вокруг стыка.

Правый способ предполагает движение горелки слева направо, когда присадка следует сразу за пламенем. Основной поток тепла направляют на уже сформированный участок шва, что замедляет его остывание и способствует выходу газов из расплава. Подобную технику выбирают для сварки толстого металла более 5 мм или когда требуется глубокое проплавление корня. Скорость процесса при правом методе возрастает на 20-25%, а общий объем потребляемого ацетилена снижается за счет концентрации энергии в узкой зоне.

Состав присадочного прутка должен максимально соответствовать химическим характеристикам основного металла заготовок. Когда сваривают обычную углеродистую сталь, выбирают проволоку с небольшим содержанием марганца и кремния для компенсации их выгорания в пламени.

Диаметр расходного материала рассчитывают исходя из половины толщины листа, но он не должен превышать 6 мм. Поверхность прутков тщательно очищают от следов коррозии, машинного масла и прочих загрязнений перед началом плавления. Качественная присадка обеспечивает однородность структуры шва и предотвращает появление хрупких участков в зоне соединения.

Легированные и нержавеющие стали требуют использования специальных проволок с добавлением хрома, никеля или молибдена. Присадочный материал в этом случае должен обладать более высокой степенью легирования, чем сам основной металл. Плавление ведут аккуратно, чтобы кончик прутка постоянно находился внутри восстановительной зоны пламени для защиты от кислорода воздуха. Если использовать неподходящую проволоку, в стыке могут возникнуть поры или трещины при остывании.

Обратный удар представляет собой мгновенное проникновение пламени внутрь горелки или шлангов при нарушении скорости истечения газовой смеси. Эта ситуация сопровождается резким хлопком и может привести к разрушению оборудования или взрыву баллона.

Причиной часто становится сильный перегрев мундштука или его частичное засорение брызгами расплавленного металла. Когда проходное отверстие сужается, давление внутри камеры смешения падает, и огонь устремляется навстречу потоку газа. Для защиты системы в магистраль обязательно устанавливают предохранительные затворы, которые блокируют путь пламени механическим способом.

Если произошел хлопок, сварщик должен немедленно перекрыть вентиль горючего газа на горелке, а затем закрыть подачу кислорода. После этого наконечник охлаждают в чистой воде и проверяют на отсутствие нагара внутри сопла. Регулярная очистка мундштука стальной иглой помогает поддерживать стабильный напор смеси на выходе.

Нельзя использовать шланги со сквозными трещинами или негерметичными соединениями, так как утечки провоцируют опасные перепады давления. Контроль состояния уплотнительных колец и своевременная замена изношенных деталей горелки обеспечивают безопасность процесса.

Сварка чугуна относится к сложным технологическим операциям из-за высокой хрупкости материала и его склонности к быстрому отбеливанию. Когда происходит резкое охлаждение расплава, в структуре образуется цементит, который делает металл твердым и непригодным для дальнейшей механической обработки.

Для предотвращения этого дефекта массивные заготовки обязательно подвергают общему или местному подогреву до температуры +600℃. Тепловое воздействие снижает скорость остывания и позволяет атомам углерода распределяться равномерно по всему объему шва. Для обеспечения глубокого проплавления кромок процесс ведут на больших мощностях пламени.

В качестве присадки применяют специальные чугунные прутки с повышенным содержанием кремния, который способствует графитизации сплава. Использование активных флюсов на основе буры помогает удалять тугоплавкие оксиды и повышает текучесть жидкой ванны. Когда формируют шов, горелку перемещают медленно и избегают резких рывков для исключения температурного шока. После завершения работы деталь укрывают слоем асбеста или помещают в горячий песок для максимально медленного снижения температуры.

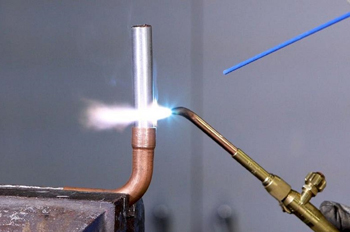

Медь проводит тепло в несколько раз быстрее стали, поэтому для образования сварочной ванны требуется факел повышенной мощности. Когда начинают нагрев кромок, тепло мгновенно распределяется по всей массе заготовки, что затрудняет локальное плавление металла.

Сварщик выбирает горелку на один или два номера больше, чем при работе со сталью аналогичной толщины. Предварительный подогрев до +400℃ становится обязательным при обработке деталей толще 4 мм. Подобная подготовка снижает градиент температур и позволяет вести процесс на высокой скорости без перерасхода ацетилена.

Вязкость меди и ее чувствительность к кислороду требуют использования строго нормального или слегка науглероживающего пламени. Окислительная струя делает металл хрупким и пористым, что недопустимо для токопроводящих узлов или сосудов под давлением.

Для защиты расплава применяют флюсы, которые активно растворяют оксидную пленку и препятствуют поглощению газов из атмосферы. Присадочные прутки должны содержать раскислители, такие как фосфор или кремний, для улучшения качества соединения. Когда шов готов, его часто подвергают легкой проковке в горячем состоянии для уплотнения структуры.

Главная сложность при работе с алюминием заключается в наличии на его поверхности прочной тугоплавкой пленки оксида. Температура плавления самого металла составляет около +660℃, тогда как для разрушения защитного слоя требуется нагрев выше +2000℃. Когда пламя горелки касается заготовки, оксид не дает каплям расплава сливаться в единую массу, что ведет к образованию рыхлого и ненадежного стыка.

Дополнительную проблему создает отсутствие изменения цвета металла при нагреве, поэтому момент начала плавления трудно определить визуально. Сварщик должен чувствовать состояние материала по его текучести и появлению специфического зеркального блеска.

Для эффективного удаления окислов используют агрессивные флюсы на основе хлористых и фтористых солей щелочных металлов. Состав наносят на кромки и присадочный пруток в виде пасты или порошка непосредственно перед началом процесса. Пламя выставляют строго нормальное, когда избыток любого газа может привести к бурному кипению расплава.

После формирования шва остатки флюса обязательно смывают горячей водой или слабым раствором кислоты для предотвращения химической коррозии. Когда работают с тонкими листами, применяют технику быстрой сварки без задержек на одном месте для исключения прожогов.

Флюсы выполняют роль химических очистителей и защитных барьеров, которые предотвращают контакт жидкого металла с кислородом воздуха. Когда обрабатывают латунь, бронзу или алюминий, на поверхности расплава мгновенно образуются твердые оксиды, мешающие сплавлению деталей. Флюс при нагреве переходит в жидкое состояние и активно растворяет эти пленки, превращая их в легкоплавкий шлак.

Такая реакция обеспечивает чистоту сварочной ванны и способствует плавному растеканию присадочного материала по всей площади стыка. Соединение получается монолитным и не имеет внутренних пустот или инородных включений.

Состав реагента подбирают индивидуально под конкретный сплав для обеспечения максимальной химической активности при заданной температуре. Для меди часто используют буру, которая создает надежную пленку и предохраняет металл от выгорания полезных примесей. При сварке латуни флюс помогает удерживать цинк внутри расплава, что сохраняет исходные механические свойства заготовки.

Тонкий слой порошка или пасты наносят тонким слоем, так как избыток материала может привести к загрязнению шва шлаковыми раковинами. Своевременное использование химической защиты повышает эстетику готового изделия и избавляет от необходимости долгой механической обработки торцов.

Скорость перемещения пламени находится в обратной зависимости от сечения обрабатываемого проката, так как толстый металл требует больше времени для прогрева. При работе с листами до 2 мм горелку ведут быстро, совершая лишь небольшие колебательные движения для формирования узкого шва.

Если замедлить ход на тонком участке, избыточная энергия факела приведет к сквозному прожогу или сильной деформации плоскости. Мощность пламени в этом случае устанавливают на минимальные значения, которые обеспечивают стабильное плавление кромок. Равномерный темп работы позволяет получать аккуратные соединения без наплывов на обратной стороне детали.

Толстостенные заготовки, от 6 мм, требуют медленного продвижения инструмента и использования многослойной техники наложения валиков. Сначала тщательно прогревают корень шва, а затем постепенно заполняют весь объем разделки кромок присадочным материалом. Специалист совершает широкие зигзагообразные движения мундштуком для обеспечения однородного нагрева обеих соединяемых сторон. Если толщина проката велика, время на формирование одного погонного метра шва увеличивается в несколько раз по сравнению с тонколистовым металлом.

Надежное состояние резинотканевых рукавов определяет пожарную безопасность и стабильность подачи газов к сварочной горелке. Перед началом каждой смены шланги осматривают по всей длине для обнаружения трещин, потертостей или следов воздействия масла. Когда на поверхности видны глубокие порезы или вздутия, поврежденный участок немедленно вырезают или заменяют весь рукав новым.

Особое внимание уделяют местам крепления к редукторам и штуцерам горелки, где фиксацию проводят только с помощью специальных винтовых хомутов. Использование самодельных проволочных скруток категорически запрещено из-за риска внезапного срыва под давлением. Проверку герметичности соединений выполняют с помощью мыльного раствора, когда пузырьки на стыках указывают на наличие опасных утечек.

Нельзя допускать перекручивания или сдавливания шлангов тяжелыми предметами, так как нарушение проходимости ведет к перепадам давления и обратным ударам. Длина рукавов должна составлять не менее 10-20 м для обеспечения свободы маневра оператора при работе на крупных объектах. Контакты с искрами, брызгами металла или горячими деталями быстро разрушают резину, поэтому магистрали располагают в защищенных зонах.

Длительное воздействие высокотемпературного факела вызывает интенсивный рост зерен в структуре стального сплава. Когда размер кристаллов увеличивается, металл становится хрупким и теряет способность сопротивляться ударным нагрузкам.

Это особенно опасно для легированных сталей, так как в зоне перегрева происходит выгорание углерода и других укрепляющих компонентов. Механические свойства шва и околошовной зоны значительно ухудшаются, что может привести к внезапному разрушению конструкции при эксплуатации. Человек должен контролировать время нагрева и не допускать застоя пламени на одном участке заготовки.

Избыточное тепло также провоцирует сильное коробление и деформацию тонких листов, которые крайне сложно исправить после остывания. Для предотвращения перегрева выбирают мундштук горелки с диаметром выходного отверстия, который точно соответствует толщине металла. Использование теплоотводящих подкладок помогает быстро распределять энергию по массиву детали и защищает кромки от оплавления. Когда работают с чувствительными материалами, процесс ведут короткими участками с перерывами для естественного охлаждения.

Сварка неповоротных стыков требует высокого мастерства и умения работать в разных пространственных положениях. Процесс начинают с нижней точки окружности, перемещая горелку вверх к замку шва одновременно с обеих сторон. Присадочный пруток вводят плавно, когда пламя прогревает кромки и обеспечивает надежное сплавление корня.

Когда инструмент проходит через потолочный и вертикальный участки, сварщик корректирует угол наклона факела для удержания жидкого металла в ванне. Подобная техника исключает образование потеков и гарантирует равномерную толщину валика по всему периметру трубы.

Особое внимание уделяют разделке кромок под углом 30-35 градусов для обеспечения полного провара стенки. Зазор между торцами выставляют стабильный по всей окружности с помощью специальных центрирующих зажимов. Если труба имеет большой диаметр, работу ведут по секторам для минимизации внутренних напряжений при остывании. Финишный замок шва выполняют с небольшим перекрытием начального участка, чтобы обеспечить абсолютную герметичность соединения.
