Гибка арматуры

Использование гнутых Г-образных или П-образных элементов при армировании углов и примыканий фундамента - обязательное требование строительных норм. Прямое пересечение прутков с последующей вязкой или сваркой в угловых зонах не обеспечивает монолитности конструкции, так как напряжения в бетоне распределяются неравномерно. При возникновении нагрузок на фундамент в таких узлах без гнутых связей происходит расслоение бетонной массы и быстрое разрушение основания.

Гнутый пруток позволяет плавно передать усилие с одной стены на другую, создавая единый жесткий каркас. Это исключает появление «слабых мест» в самых ответственных точках строения. Использование профессионально подготовленных гнутых деталей значительно повышает сейсмостойкость и долговечность здания. Стабильность фундамента сохраняется на протяжении всего срока эксплуатации и даже при сезонных подвижках грунта.

Способность арматуры к деформации напрямую зависит от класса её прочности и химического состава. Арматура А1 (А240) имеет гладкую поверхность и высокую пластичность, что позволяет гнуть её на самые малые радиусы без риска разрушения. Рифленая арматура А3 (А400) и современная А500С обладает более высоким пределом текучести и твердостью. Прутки с индексом «С» специально разработаны для хорошей свариваемости и стабильного поведения при гибке, но требуют использования оправок большего диаметра.

Более прочные классы арматуры при неправильной обработке склонны к хрупкому разрушению. На профессиональном производстве мастера строго следуют таблицам соответствия радиуса изгиба классу стали, чтобы не допустить перенапряжения внутренних волокон металла. Это обеспечивает сохранение расчетных несущих характеристик армокаркаса, предусмотренных государственными стандартами и проектной документацией.

Минимальный радиус оправки при гибке арматуры - параметр, предотвращающий появление микротрещин в месте изгиба. Согласно строительным правилам и ГОСТ он рассчитывается как произведение диаметра прутка на определенный коэффициент, зависящий от класса стали.

Для арматуры диаметром до 20 мм радиус оправки обычно составляет не менее пяти её диаметров. Для более толстых прутков этот коэффициент может увеличиваться до восьми или десяти. Попытка согнуть арматуру «под острым углом» неизбежно ведет к ослаблению сечения и появлению разрывов на внешней стороне дуги. Внутренняя сторона при этом чрезмерно сминается. Только плавное закругление гарантирует равномерное распределение нагрузки внутри металлического стержня.

Соблюдение этих пропорций позволяет арматуре эффективно работать на растяжение внутри бетонной конструкции, не теряя своих прочностных свойств в местах изменения направления каркаса.

Использование открытого пламени, сварочных горелок или паяльных ламп для локального нагрева арматуры в месте сгиба категорически запрещено профессиональными нормами. При неконтролируемом нагреве происходит изменение микроструктуры стали, это ведет к необратимой потере проектного класса прочности.

Металл в зоне прогрева становится либо слишком мягким либо, напротив, приобретает избыточную хрупкость после остывания. Это делает армирующий элемент непредсказуемым под нагрузкой: пруток может лопнуть именно в месте нагрева даже при незначительных подвижках бетона. Кроме того, нагрев разрушает защитный слой металла, провоцируя ускоренную коррозию внутри фундамента.

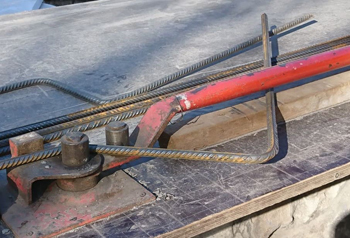

Единственный безопасный метод - холодная гибка на станках. Если же технические условия требуют горячей обработки, она должна проводиться в условиях цеха с точным контролем температуры в печи и с последующим правильным режимом охлаждения.

Иногда для облегчения процесса гибки в домашних условиях мастера делают небольшие надрезы на прутке в месте будущего очага деформации. Такой подход - грубейшее нарушение технологии, оно превращает ответственный строительный элемент в опасную деталь.

Любой надрез или подпил - концентратор напряжений. При попытке согнуть такой пруток основная нагрузка приходится на ослабленное место, что ведет к образованию глубоких трещин или к мгновенному разлому арматуры. Даже если пруток не сломался в процессе гибки, его несущая способность снижается в разы. Внутри бетонной конструкции такой элемент не сможет полноценно сопротивляться нагрузкам на растяжение.

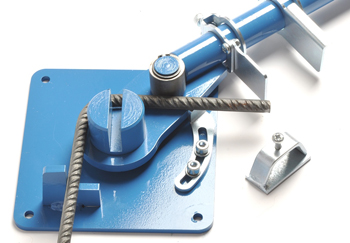

Профессиональное гибочное оборудование позволяет изменять форму прутков любой толщины исключительно за счет пластической деформации, сохраняя целостность сечения. Это гарантирует надежность армирующего каркаса и безопасность всего возводимого объекта.

Арматура с гладкой поверхностью без рифления ведет себя при гибке более предсказуемо и равномерно. Отсутствие выступов (ребер) исключает риск их замятия или появления дополнительных концентраторов напряжений в зоне деформации. Это позволяет использовать гладкий прокат для изготовления сложных декоративных элементов, петель и закладных деталей с высокой эстетической точностью.

Но стоит учитывать, что коэффициент сцепления такой арматуры с бетоном значительно ниже, чем у периодического профиля, поэтому ее редко применяют в качестве основной рабочей арматуры в несущих балках. При гибке на станках важно следить за чистотой роликов, чтобы не допустить появления задиров на поверхности.

Благодаря однородности сечения гладкая арматура лучше переносит многократные знакопеременные нагрузки, что делает его идеальным материалом для производства различных хомутов, крюков и других вспомогательных элементов армокаркаса.

Несоблюдение технологии гибки часто приводит к появлению скрытых дефектов, которые невозможно заметить при беглом визуальном осмотре. К ним относятся микроскопические трещины в кристаллической решетке стали и внутренние расслоения металла.

Другой серьезный минус - утонение сечения в месте сгиба, возникающее при слишком быстром или резком приложении усилия. Внешне пруток может казаться целым, но его реальная прочность в зоне деформации будет значительно ниже проектной. При подаче нагрузки на армированный каркас такие скрытые повреждения становятся причиной внезапного разрушения конструкции.

Предотвратить появление проблем помогает использование автоматизированных гибочных станков, которые обеспечивают плавное и равномерное воздействие на металл. Профессиональный контроль качества на производстве включает проверку радиусов и отсутствие «апельсиновой корки» на поверхности, что свидетельствует о сохранении внутренней целостности материала.

Расчет длины исходного прутка перед гибкой требует учета растяжения металла в зоне деформации. Общая длина заготовки не равна сумме длин всех прямых участков по чертежу. При гибке нейтральная линия прутка, проходящая через центр его сечения, сохраняет длину, но внешние слои удлиняются.

Для точного расчета инженеры используют коэффициенты удлинения, которые зависят от угла гиба (90, 135 или 180 градусов) и диаметра арматуры. Обычно из суммы внешних размеров детали вычитается определенная величина для каждого угла. Если расчет произведен неверно, готовое изделие (например, хомут или скоба) может оказаться больше или меньше проектных размеров, что затруднит сборку армокаркаса и нарушит толщину защитного слоя бетона.

Использование специализированного программного обеспечения позволяет быстро подготовить спецификацию на раскрой прутков, минимизируя количество отходов и обеспечивая идеальную точность сборки пространственных конструкций.

Работа с тяжелой арматурой большого сечения требует использования мощного гидравлического или электромеханического оборудования с усиленной станиной. Прутки такого диаметра обладают колоссальным сопротивлением деформации и значительным упругим возвратом.

Процесс гибки на профессиональных станках проходит плавно, с контролируемой скоростью, что позволяет избежать хрупкого разрушения стали. Для арматуры диаметром свыше 40 мм используются оправки увеличенного размера, чтобы распределить напряжения по большой площади. В ряде случаев для облегчения процесса может применяться технология постепенного догиба в несколько этапов.

Важно обеспечить надежную фиксацию заготовки, так как возникающие при гибке усилия могут привести к вырыванию прутка из зажимов. Точность такой работы жизненно важна для гидротехнических сооружений, опор мостов и фундаментов высотных зданий, где арматура большого сечения несет основные нагрузки на растяжение и изгиб.

Гибка арматуры в зимнее время года сопряжена с риском повышения хрупкости металла, особенно для определенных марок стали. При низких температурах (ниже -15...-20 градусов) сталь может вести себя непредсказуемо и риск появления трещин при деформации возрастает.

Строительные нормы допускают работу в зимних условиях, но требуют соблюдения особых мер предосторожности. Скорость гибки должна быть снижена до минимума, чтобы дать металлу возможность плавно адаптироваться к нагрузке без резких скачков напряжений. При экстремальных морозах рекомендуется предварительно выдерживать арматуру в теплом помещении или применять локальный прогрев, но не открытым пламенем, а с помощью электрических индукционных установок или тепловых пушек.

На производстве в зимний период усиливается контроль качества: каждый согнутый пруток проверяется на отсутствие поверхностных разрывов, так как безопасность монолитных конструкций остается приоритетом вне зависимости от сезона.

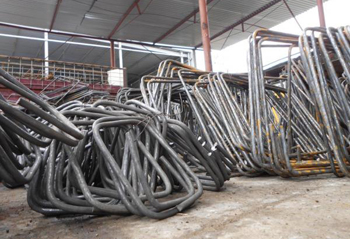

«Лягушки», хомуты и скобы - стандартные гнутые части любого профессионального армокаркаса. «Лягушки» (поддерживающие элементы) используют для фиксации верхней и нижней сеток фундамента на заданном расстоянии друг от друга. Хомуты (замкнутые или открытые контуры) связывают продольные стержни в единый пространственный каркас балок и колонн, воспринимая на себя поперечные нагрузки и предотвращая выпучивание арматуры под давлением бетона. П-образные скобы применяют для усиления торцов плит и кромок отверстий.

Применение гнутых деталей вместо отдельных прямых прутков позволяет создать непрерывный контур армирования, что в разы увеличивает жесткость и надежность всей конструкции. Заказ таких изделий в готовом виде на производстве существенно ускоряет монтаж на стройплощадке. А кроме того, гарантирует точное соблюдение геометрии каркаса, что необходимо для правильного распределения нагрузок в монолитном железобетоне.
